Veri Toplama Sistemleri

Veri toplama sistemleri (İngilizce Data Acquisition, kısaca DAQ), fiziksel bir büyüklüğü — sıcaklık, kuvvet, gerinim, ivme, basınç, gerilim ya da akım — sensörler aracılığıyla elektriksel sinyale dönüştürüp bu sinyali sayısallaştıran ve kaydeden ölçüm sistemleridir. Kısaca DAQ, gerçek dünyadaki analog olayı bilgisayarın işleyebileceği dijital veriye çeviren köprüdür.

Bir veri toplama sistemi tipik olarak dört katmandan oluşur: sinyali üreten sensör/dönüştürücü, sinyali yükseltip filtreleyen sinyal koşullandırma katmanı, analog sinyali sayısal değere çeviren analog-dijital dönüştürücü (ADC) ve verinin işlendiği/kaydedildiği denetleyici veya bilgisayar yazılımı. Bu zincir sayesinde bir titreşim, bir darbe kuvveti ya da yavaş bir sıcaklık kayması ölçülebilir, zaman ekseninde saklanabilir ve analiz edilebilir hale gelir.

DAQ sistemleri; Ar-Ge test laboratuvarlarından üretim hattı izlemeye, yapısal sağlık takibinden otomotiv çarpışma testlerine kadar geniş bir yelpazede kullanılır. Ölçülen büyüklüğün doğasına (dinamik/statik), kanal sayısına ve gerekli örnekleme hızına göre farklı mimariler devreye girer. Bu sayfa, veri toplama sistemlerinin temel çalışma mantığını, tiplerini, seçim kriterlerini ve Marmatek’in sunduğu çözümleri mühendislik perspektifinden özetler.

Veri Toplama Sistemi Tipleri ve Sınıflandırma

Veri toplama sistemleri birkaç eksende sınıflandırılır. Doğru mimariyi seçmek için önce ölçülen büyüklüğün karakterini tanımlamak gerekir.

Dinamik ve statik ölçüm. Statik (yavaş) ölçümler — bir tankın sıcaklığı, bir yapının kalıcı yükü — düşük örnekleme hızlarıyla (birkaç örnek/saniye) toplanabilir. Dinamik ölçümler — titreşim, akustik, darbe, hızlı kuvvet değişimi — kHz’ten MHz mertebesine varan örnekleme hızları ve senkron kanallar gerektirir. Dinamik uygulamalarda kanallar arası zaman senkronizasyonu (eş-zamanlı örnekleme) kritik önemdedir.

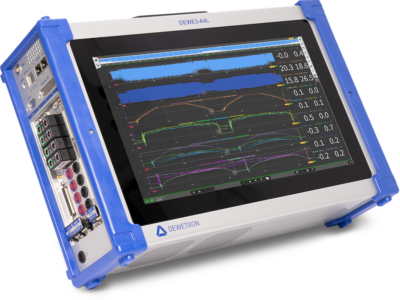

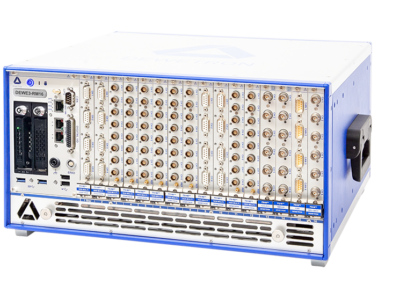

Sabit (masaüstü) ve taşınabilir/mobil sistemler. Laboratuvar ortamındaki sabit sistemler yüksek kanal yoğunluğu ve raf montajı sunarken, saha testleri için taşınabilir ve mobil veri toplama sistemleri darbe/titreşim/sıcaklık dayanımı (rugged tasarım) ve bağımsız güç ile öne çıkar.

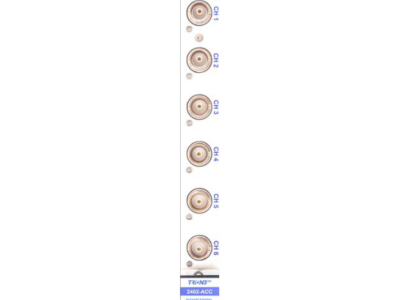

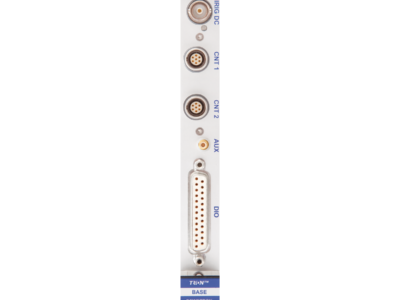

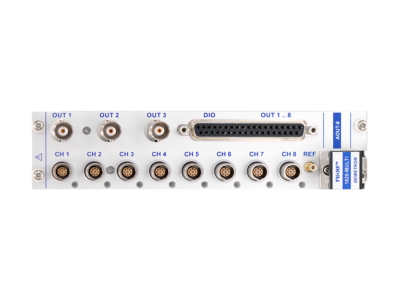

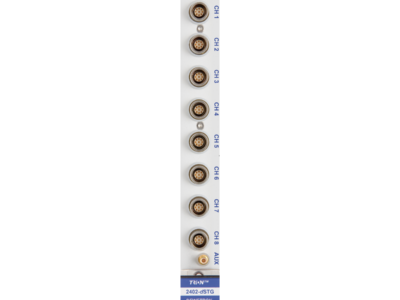

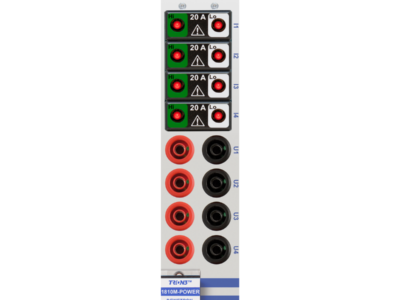

Modüler ve kompakt sistemler. Modüler mimaride bir kontrolör/şasi üzerine ölçüm tipine göre giriş/çıkış (I/O) modülleri takılır; kanal sayısı ve sinyal tipi ihtiyaca göre büyütülür. Kompakt sistemler ise sabit kanal yapısıyla daha basit uygulamalara yöneliktir.

Kayıt odaklı sistemler (data logger). Bazı uygulamalarda amaç canlı analiz değil, uzun süreli otonom kayıttır. Data logger cihazları veriyi yerel belleğe yüksek hızda ya da uzun süreli olarak kaydeder; bağlantı koptuğunda dahi ölçüm sürer.

Çalışma Prensibi

Bir DAQ zincirinin çekirdeğinde analog-dijital dönüşüm bulunur. Sensörün ürettiği sürekli (analog) gerilim veya akım sinyali, belirli aralıklarla örneklenerek sayısal değerlere çevrilir. Bu örnekleme hızı fs (örnek/saniye, S/s veya Hz) ile ifade edilir.

Ölçümün doğru olması için örnekleme hızının, sinyaldeki en yüksek frekans bileşeninin en az iki katı olması gerekir (Nyquist kriteri):

fs ≥ 2 × fmaks

Uygulamada, örtüşme (aliasing) hatalarını önlemek için genellikle 5–10 kat daha yüksek örnekleme hızları ve anti-aliasing filtreleri kullanılır. Dönüşümün çözünürlüğü ise ADC’nin bit sayısıyla (örneğin 16-bit, 24-bit) belirlenir: bit sayısı arttıkça ölçüm aralığı daha ince adımlara bölünür ve küçük değişimler ayırt edilebilir hale gelir.

Sinyal koşullandırma katmanı, sensörden gelen zayıf sinyalleri (örneğin gerinim ölçerin mV/V mertebesindeki çıkışını ya da termokupl gerilimini) yükseltir, filtreler, gerekiyorsa köprü besleme ve doğrusallaştırma uygular. Bu katman olmadan yüksek çözünürlüklü ADC bile anlamlı veri üretemez; DAQ kalitesi büyük ölçüde sinyal koşullandırmanın kalitesine bağlıdır.

Veri Toplama Sistemi Nasıl Seçilir?

Doğru sistemi seçerken aşağıdaki kriterler ölçüm görevine göre değerlendirilir:

• Sinyal/sensör tipi: Termokupl, RTD, gerinim ölçer (strain gage), IEPE ivmeölçer, LVDT, gerilim/akım gibi giriş tiplerinin hangilerinin destekleneceği belirlenmelidir. Farklı modüller farklı sensör ailelerine özeldir.
• Kanal sayısı: Aynı anda kaç ölçüm noktası okunacak? Modüler sistemler kanal genişletmeye izin verir.
• Örnekleme hızı ve senkronizasyon: Dinamik olaylarda kanal başına yüksek hız ve kanallar arası eş-zamanlı örnekleme şarttır.
• Çözünürlük ve doğruluk: ADC bit sayısı, ölçüm belirsizliği (% veya ppm) ve sıcaklık kararlılığı hedef toleransı karşılamalıdır.
• İzolasyon: Yüksek gerilimli ya da gürültülü ortamlarda kanal-kanal / kanal-toprak izolasyonu güvenlik ve ölçüm bütünlüğü için gerekir.
• Çıkış / arayüz: EtherCAT, Ethernet, USB, CAN gibi haberleşme arayüzleri ve verinin PC ya da yazılıma aktarım biçimi.
• Ortam koşulları: Çalışma sıcaklığı aralığı, koruma sınıfı (IP), mekanik darbe/titreşim dayanımı; saha ve mobil uygulamalarda belirleyici olur.
• Yazılım: Kayıt, görselleştirme, çevrimiçi analiz ve raporlama yetenekleri; sistemin kullanılabilirliğini doğrudan etkiler.

Uygulama Sektörleri

Veri toplama sistemleri, ölçüm gerektiren hemen her mühendislik alanında karşımıza çıkar:

• Otomotiv ve ulaşım: Güç aktarma, fren, dayanım ve konfor testleri; yol/araç dinamiği ölçümleri.
• Havacılık ve savunma: Yapısal test, titreşim ve yük izleme.
• Enerji: Türbin, jeneratör ve şebeke ölçümleri; kriyojenik sıcaklık takibi.
• Ar-Ge ve test laboratuvarları: Malzeme, dayanım ve prototip doğrulama testleri.
• Endüstriyel izleme: Proses ölçümü, makine durum takibi ve kalite kontrol.
• Yapısal sağlık takibi: Köprü, bina ve altyapıda uzun süreli gerinim/titreşim kaydı.

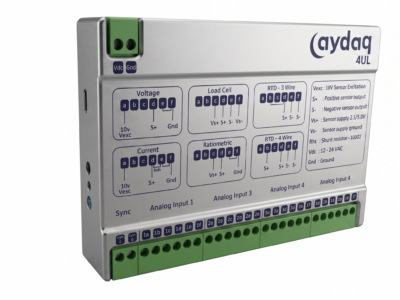

Marmatek’in Veri Toplama (DAQ) Çözümleri

Kontrolör ve ana ünitelerden taşınabilir sistemlere, I/O modüllerinden yazılıma tam bir veri toplama ekosistemi:

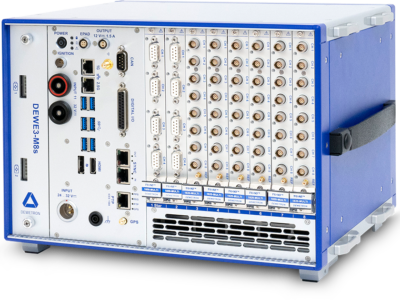

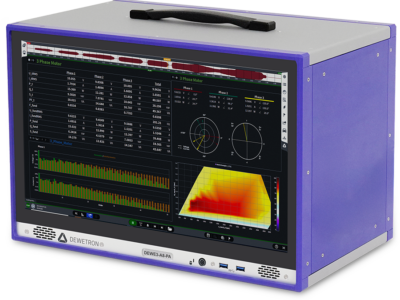

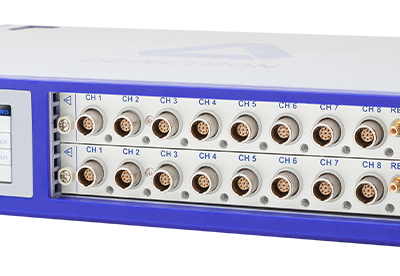

Kontrolör ve Ana Üniteler

• Q.station Xx Kontrolcü Modülü (Gantner): 64 adete kadar Q.bloxx modülünü yönetip Ethernet üzerinden veri toplayan dağıtık DAQ kontrolörü.
• Q.monixx A117 Data Logger (Gantner): 8 analog + 8 dijital I/O ile bağımsız çalışan kompakt data logger.
• GSV-6T3 Strain Gage Amplifier: Tork ve devri senkron toplayıp gerçek zamanlı mekanik güç (P=M×ω) hesaplayan amplifikatör.
• NEX[DAQ] Taşınabilir VTS: USB-C/Ethernet, kanal başı 24 bit @ 1 MS/s’e kadar ölçüm yapan taşınabilir veri toplama cihazı.

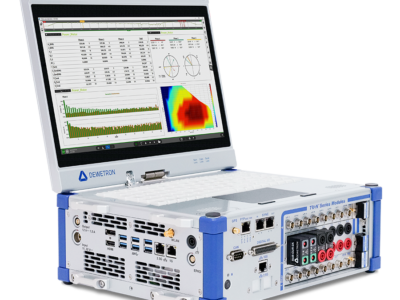

Taşınabilir / Mobil Sistemler ve Data Logger

• OR10 MODS Mobil Veri Toplama Sistemi: Mobilite, basitlik ve doğruluk odaklı mobil veri toplama sistemi.
• VTA 1704 Veri Toplama Amplifikatör (Marmatek): Marmatek tarafından üretilen üniversal veri toplama amplifikatörü.
• PU[REC] Yüksek Hızlı Data Logger: 16 kanal (genişleyebilir), 50/200 kS/s, 15.6 inç dokunmatik ekranlı dayanıklı data logger.

Yazılım

• OXYGEN Veri Toplama Yazılımı (DEWETRON): Ücretsiz demo sunulan DEWETRON veri toplama ve analiz yazılımı.
• GI.bench Veri Toplama Yazılımı (GANTNER): Ücretsiz demo sunulan GANTNER veri toplama yazılımı.

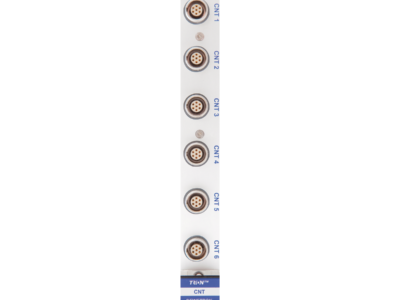

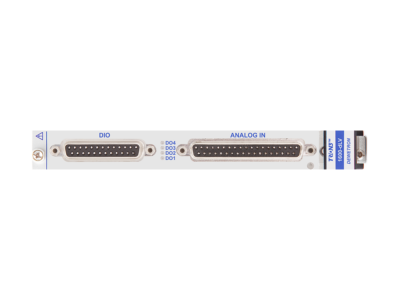

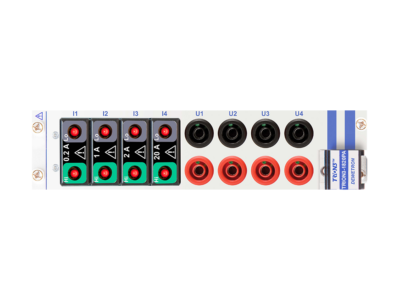

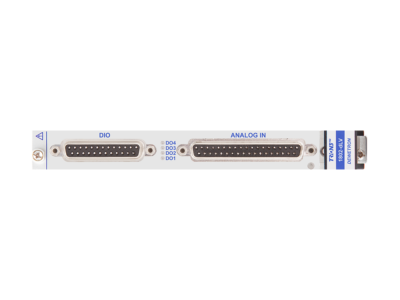

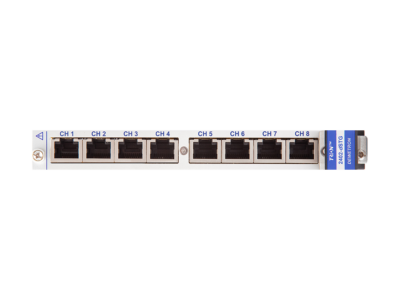

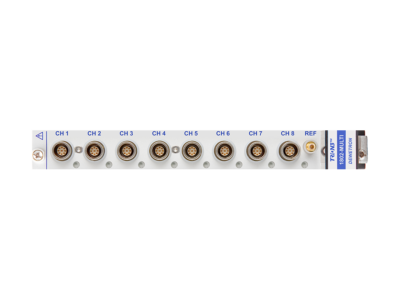

Q.bloxx Giriş/Çıkış (I/O) Modülleri

• A101 Üniversal Analog Giriş Modülü (Gantner): Q.bloxx üniversal analog giriş I/O modülü.
• A102 Üniversal Analog Giriş ve Çıkış Modülü (Gantner): Üniversal analog giriş ve çıkış modülü.
• A103 İzole Voltaj ve Akım Giriş Modülü (Gantner): İzole voltaj ve akım giriş modülü.
• A104 Termokupl Giriş Modülü (Gantner): 8 kanal termokupl giriş modülü.
• A104 TCK Termokupl Giriş Modülü (Gantner): 8 kanal TCK termokupl giriş modülü.
• A105 RTD ve Direnç Ölçüm Modülü (Gantner): RTD ve direnç ölçüm modülü.
• A105 Kriyojenik RTD ve Direnç Modülü (Gantner): Kriyojenik RTD ve direnç ölçüm modülü.
• A106 Strain Gage / LVDT Modülü (Gantner): Strain gage, LVDT/RVDT köprü giriş modülü.
• A107 Üniversal Analog Giriş Modülü (Gantner): Üniversal analog giriş modülü.
• A108 İzole Voltaj ve Akım Giriş Modülü (Gantner): İzole voltaj ve akım giriş modülü.
• A108-60V İzole Voltaj Modülü (60VDC) (Gantner): 60 VDC’ye kadar izole voltaj/akım giriş modülü.
• A108-MEMS-2M3 Voltaj Giriş Modülü (Gantner): 8 kanal MEMS voltaj giriş modülü.
• A108-MEMS-4M1 Voltaj Giriş Modülü (Gantner): 4+4 kanal MEMS voltaj giriş modülü.

Sıkça Sorulan Sorular

Veri toplama sistemi (DAQ) ne işe yarar?

Veri toplama sistemi, sensörlerden gelen fiziksel büyüklükleri (sıcaklık, kuvvet, gerinim, ivme, gerilim vb.) elektriksel sinyale çevirip sayısallaştırarak kaydeder ve analiz edilebilir hale getirir. Test, izleme ve Ar-Ge uygulamalarında ölçüm verisinin toplanması, saklanması ve değerlendirilmesi için kullanılır.

DAQ sistemi seçerken nelere dikkat edilmeli?

Öncelikle ölçülecek sinyal/sensör tipi, kanal sayısı, gereken örnekleme hızı ve çözünürlük belirlenir. Ardından doğruluk, kanal izolasyonu, haberleşme arayüzü (Ethernet, EtherCAT, USB, CAN), çalışma ortamı koşulları (sıcaklık, IP koruma, darbe dayanımı) ve yazılım yetenekleri değerlendirilir.

Örnekleme hızı ne olmalı?

Örnekleme hızı, sinyaldeki en yüksek frekans bileşeninin en az iki katı olmalıdır (Nyquist kriteri: fs ≥ 2 × fmaks). Örtüşme (aliasing) hatalarını önlemek için pratikte en yüksek frekansın 5–10 katı örnekleme hızı ve anti-aliasing filtreleri tercih edilir.

Data logger ile veri toplama kontrolörü arasındaki fark nedir?

Data logger, veriyi bir bilgisayara bağlı olmadan yerel belleğine otonom biçimde kaydetmeye odaklanır ve uzun süreli/saha ölçümleri için uygundur. Veri toplama kontrolörü ise I/O modüllerini yöneten, sinyalleri koşullandıran ve genellikle canlı analiz/haberleşme sunan merkezi denetleyicidir.

Modüler DAQ sisteminde hangi I/O modülü seçilir?

Modül seçimi sensör tipine göre yapılır: termokupl için termokupl modülü (ör. A104), RTD/direnç için RTD modülü (A105), gerinim ölçer ve LVDT için strain gage/LVDT modülü (A106), genel gerilim ölçümü için üniversal analog giriş (A101/A107) ya da izole voltaj/akım modülü (A108). Kanal sayısı ve izolasyon gereksinimi de seçimi etkiler.

DAQ sistemleri nasıl kalibre edilir?

DAQ sistemleri, izlenebilir referans standartlarla giriş kanalları üzerinden kalibre edilir: bilinen bir referans sinyal uygulanır, sistemin okuduğu değerle karşılaştırılır ve sapma kayıt altına alınır. Kalibrasyon periyodu üreticinin belirttiği aralıklarla ve ölçüm doğruluğu gereksinimine göre planlanır; sensörün kendisi de ayrıca kalibrasyon gerektirir.

DAQ ölçümünde arıza veya hatalı okuma nasıl anlaşılır?

Sürekli sabit/doymuş değer, beklenmeyen gürültü, kanallar arası tutarsızlık, sıcaklıkla sürüklenme (drift) veya kopuk/gürültülü kablo işaretleri hatalı okumaya işaret eder. Kontrol için sensör bağlantıları ve topraklama gözden geçirilir, kalibrasyon doğrulanır, izolasyon ve örnekleme ayarları kontrol edilir; şüphede referans sinyalle test yapılır.
