TRION3-2420-ACC-6-BNC Analog Giriş Modülü

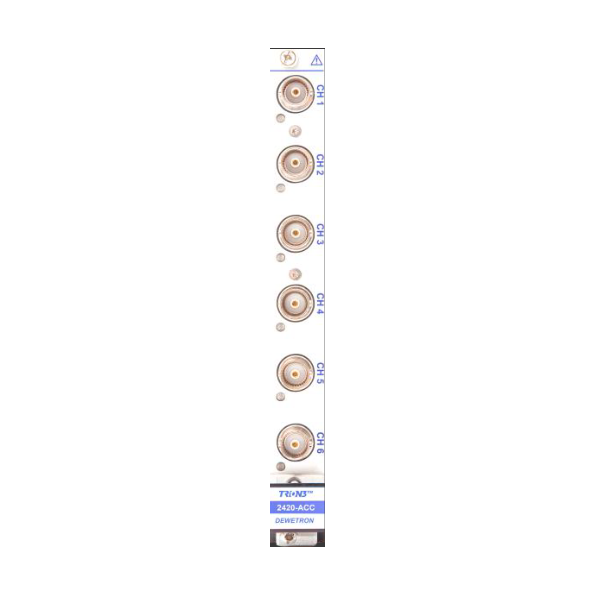

TRION3-2420-ACC-6-BNC analog giriş modülü, Dewetron’un TRION3 serisine ait, DEWE3 şasilerinde tek slot kaplayan 6 kanallı bir veri toplama modülüdür. Her kanal 24 bit çözünürlük ve 2 MS/s örnekleme hızıyla çalışır; girişler izoledir ve BNC konnektörle bağlanır. Dewetron TRION3-2420-ACC-6-BNC modülü hem geniş aralıklı voltaj ölçümünü hem de IEPE sensörlerin beslenip okunmasını aynı donanımda sunar. Bu yüzden hızlı değişen sinyallerin birkaç kanalda eş zamanlı kaydedildiği test düzeneklerinde tek modülle iş görür.

TRION3-2420-ACC-6-BNC analog giriş modülü neleri ölçer?

• Voltaj: ±2 mV ile ±100 V arasında serbestçe programlanabilir aralıklar
• IEPE: ±100 mV ile ±10 V arası programlanabilir aralıklar; 2–20 mA arasında ayarlanabilir uyarma akımı (%10 hassasiyet, 24 V üzeri uyum gerilimi) ve sensör arıza tespiti
• Akım: harici şönt üzerinden
• Sayıcı: CH1’e bağlı 1 sayıcı kanalı; olay sayma, frekans ve darbe genişliği modları, 100 MHz zaman tabanı. Kullanılabilir sayıcı fonksiyonları, kullanılan uygulama yazılımına göre değişebilir.

Öne çıkan özellikler

• 6 analog kanal, kanal başına 2 MS/s ve 24 bit Sigma-Delta ADC
• DC – 1 MHz bant genişliği; kanallar arası tipik faz farkı 10 ns’nin altında (aynı aralık ve filtre ayarında)
• Kanallar arası ve kanal–şasi arası 1500 VPEAK izolasyon; ±300 VDC aşırı gerilim koruması
• Giriş empedansı 1 MΩ // 90 pF, giriş kutuplama akımı 1 nA’den küçük
• 10 V’a kadar aralıklarda DC–1 kHz arasında okumanın ±%0,02’si ± aralığın %0,02’si ±20 µV doğruluk (1 yıllık, 23 °C ±5 °C)
• 100 mV aralığında tipik THD -109 dB, tipik doğrusalsızlık 50 ppm’in altında
• DC / AC girişi; AC kuplajda 0,16 Hz – 100 Hz arası serbestçe programlanabilir yüksek geçiren filtre
• 512 MB dahili veri tamponu

Filtreleme ve aliasing denetimi

Dewetron TRION3-2420-ACC-6-BNC modülü, Sigma-Delta tarzı filtreleme için çok dik kenarlı bir anti-aliasing filtresi kullanır ve FIR tipi otomatik filtre gecikmesi telafisi uygular. Analog tarafta 2. mertebeden Bessel filtre, 100 kHz, 333 kHz veya 1 MHz olarak otomatik seçilir. Dijital alçak geçiren filtre 1 Hz ile 600 kHz arasında serbestçe ayarlanabilir ya da kapatılabilir; karakteristik Bessel veya Butterworth, mertebe ise 2, 4, 6, 8 veya 10 seçilebilir. AUTO ayarında filtre, örnekleme hızının %30’unda 8. mertebe Bessel olarak çalışır. Böylece kullanılabilir bant genişliği ile aliasing bastırması arasındaki denge ölçüm göreviyle birlikte belirlenir.

Gürültü ve doğruluk

Datasheet, giriş aralığı ve örnekleme hızına göre SNR, SFDR ve ENOB değerlerini verir. Örneğin 100 mV aralığında 0–10 Hz bandında tipik giriş gürültüsü 0,5 µVPP, gürültü yoğunluğu ise 1 kHz’de 7,5 nV/√Hz’dir. Tipik CMRR, 10 V’a kadar aralıklarda 50 Hz’de 135 dB, 10–100 V aralığında 87 dB’dir. Kazanç kayması tipik 10 ppm/°C, ofset kayması tipik 0,3 µV/°C + aralığın 10 ppm’idir.

Nerelerde kullanılır?

Üretici, modülü çok kanallı endüstriyel ve araştırma uygulamaları için konumlandırır; gerilim, IEPE sensör ve akım ölçümü gereken test sistemlerinde kullanılabilir. Dewetron TRION3-2420-ACC-6-BNC, IEPE ivmeölçerle titreşim ölçümü ile aynı düzenekteki voltaj sinyallerinin eş zamanlı kaydedilmesi gereken testlerde bu kombinasyonuyla öne çıkar.

Sisteme entegrasyon ve çalışma koşulları

Dewetron TRION3-2420-ACC-6-BNC modülü yalnızca DEWE3 şasileriyle uyumludur ve tek şasi slotu kaplar. DMA aktarımında 6 analog kanal için en çok 36 MB/s, sayıcı için 16 MB/s veri hızı sağlanır. Güç tüketimi voltaj modunda 10 W, 4 mA IEPE modunda 10 W, 20 mA IEPE modunda 12 W’tır.

Çalışma sıcaklığı 0 ile +45 °C, saklama sıcaklığı -20 ile +70 °C arasındadır. EN 61010-2-30’a göre toprağa karşı anma giriş gerilimi 33 VRMS, 46,7 VPEAK ve 70 VDC’dir; bu değer, ölçülecek devrenin güvenliği planlanırken dikkate alınmalıdır. Şasi ve ana ünite seçenekleri için Veri Toplama Sistemleri kategorisine bakabilirsiniz. Üretici hakkında ayrıntılı bilgi Dewetron sitesinde yer alır.

Aynı aileden varyantlar

Datasheet, aynı aileyi birkaç varyantla kapsar. IEPE girişi gerekmiyorsa TRION3-2420-LV-6-BNC Analog Giriş Modülü yalnızca voltaj girişli 2 MS/s sürümdür. 200 kS/s örnekleme yeterliyse TRION3-2402-ACC-6-BNC Analog Giriş Modülü aynı giriş tiplerini daha düşük hızla sunar. Analog çıkış da gerekiyorsa TRION3-2420-ACC-AOUT-6 Analog Giriş Modülü incelenebilir; bu sürümde izole analog çıkışlar bulunur ve 2 slot kaplar. Bu sayfadaki ürün ise analog çıkışsız, 6 BNC girişli sürümdür.

Kanal sayınıza, sensör tiplerinize ve şasi yapılandırmanıza uygun TRION3-2420-ACC-6-BNC analog giriş modülü seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
