TRION-DI-48 Dijital / Sayaç Modülü

TRION-DI-48 dijital sayaç modülü, Dewetron TRION serisine ait, 48 izole dijital girişi tek slotta toplayan bir veri toplama modülüdür. Girişler CMOS uyumludur ve 3 MS/s örnekleme hızıyla taranır. Çok sayıda ikili durum sinyalinin tek bir modülle ölçüm sistemine alınması gereken uygulamalarda, kanal başına yer ve kablolama yükünü düşük tutar. Üretici datasheet’i giriş modunu dijital (ayrık) giriş olarak tanımlar.

TRION-DI-48 dijital sayaç modülünün giriş özellikleri

• Kanal sayısı: 48 izole dijital giriş
• Örnekleme hızı: 3 MS/s
• Bant genişliği: 3 MHz
• Yayılım gecikmesi: 160 ns’den küçük
• Uyumluluk: CMOS
• Düşük seviye eşiği: UIN < 1,8 V
• Yüksek seviye eşiği: UIN > 3,2 V
• Yüksek seviyede giriş akımı: 5 V giriş geriliminde 3,5 mA’den küçük, 30 V giriş geriliminde 7 mA’den küçük

Eşik değerleri, modülün hangi gerilim seviyelerini mantıksal düşük ve yüksek olarak okuyacağını belirler. Sürücü tarafının çıkış seviyelerinin bu eşiklerle uyumlu olup olmadığı, bağlantı yapılmadan önce kontrol edilmelidir. Giriş akımı değerleri ise sinyal kaynağının yüklenme durumunu değerlendirirken kullanılır.

İzolasyon ve aşırı gerilim koruması

Datasheet’e göre girişler izole yapıdadır. Kanallar arasındaki izolasyon gerilimi 100 V_PEAK, giriş ile şasi arasındaki izolasyon gerilimi 250 V_PEAK değerindedir. Girişlerde 35 VDC (65 V_PEAK) aşırı gerilim koruması bulunur. İzolasyon sayesinde farklı potansiyellerdeki sinyal kaynakları aynı modüle bağlanabilir ve toprak döngülerinden kaynaklanabilecek sorunların önüne geçilir.

Bağlantı, sensör beslemesi ve güç

• Konnektör: 2 x 50 pin mini centronics
• Sensör beslemesi: modül başına 5 V (600 mA), izole değil
• Tipik güç tüketimi: 5 W
• Ağırlık: yaklaşık 190 g
• Slot: 1 şasi slotu

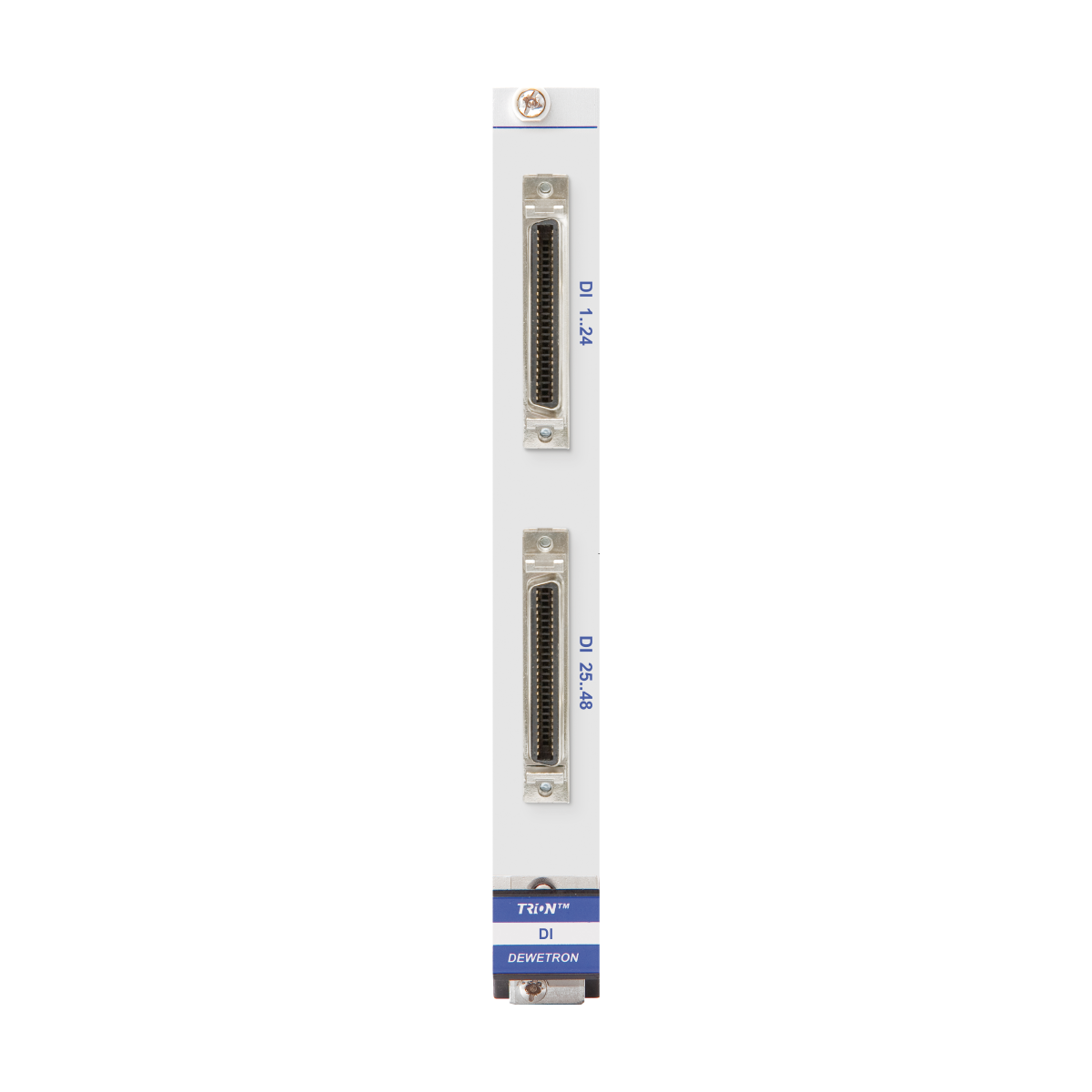

İki adet 50 pinli konnektör, 48 girişin kompakt biçimde sahaya taşınmasını sağlar. Dewetron TRION-DI-48 modülü üzerindeki 5 V sensör beslemesi izole olmadığı için, izolasyondan yararlanmak istenen devrelerde bu besleme yerine harici bir kaynak tercih edilmelidir. Besleme akımı modül başına 600 mA ile sınırlıdır; bağlanacak sensör sayısı seçilirken toplam akım hesaba katılmalıdır.

Nerelerde kullanılır?

Dewetron TRION-DI-48, çok sayıda açık/kapalı sinyalin izlenmesi gereken veri toplama uygulamalarına uygundur. Makine ve test tezgâhlarındaki röle, anahtar ve kontrol çıkışı gibi durum sinyallerinin, tetik hatlarının ve dijital kontrol sinyallerinin kaydedilmesi bunlara örnektir. 3 MHz bant genişliği ve 3 MS/s örnekleme hızı, hızlı değişen dijital sinyallerin de yakalanabilmesine olanak tanır. Ürün adındaki sayaç ifadesine karşın datasheet’te bu modül için yalnızca dijital giriş modu belirtilmiştir; sayaç, frekans veya enkoder gibi ölçüm ihtiyaçlarınız varsa konfigürasyon aşamasında mühendislik ekibimizle teyit etmenizi öneririz.

Sisteme entegrasyon

TRION-DI-48, Dewetron tarafından geliştirilen TRION modül ailesinin bir üyesidir; üretici hakkında daha fazla bilgiyi Dewetron sitesinde bulabilirsiniz. Dewetron TRION-DI-48 modülü tek slot kapladığı için kanal sayısı ve slot dağılımı planlanırken analog modüllerle birlikte kolayca konumlandırılabilir. Şasi ve ön ünite seçenekleri için DEWE3-A4 Hepsi Bir Arada Veri Toplama Sistemi ve TRIONet3 Kompakt Veri Toplama Ön Ünitesi sayfalarına göz atabilirsiniz; modülün seçeceğiniz şasiyle uyumu konfigürasyon sırasında doğrulanmalıdır.

Dijital sinyallerin yanında sıcaklık, gerinim veya gerilim gibi analog büyüklükleri de aynı sistemde ölçecekseniz diğer seçenekleri Veri Toplama I/O Modülleri kategorisinde inceleyebilirsiniz.

Sinyal seviyeleriniz, kanal sayınız ve şasi tercihiniz için Dewetron TRION-DI-48 konfigürasyonunu netleştirmek üzere Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
