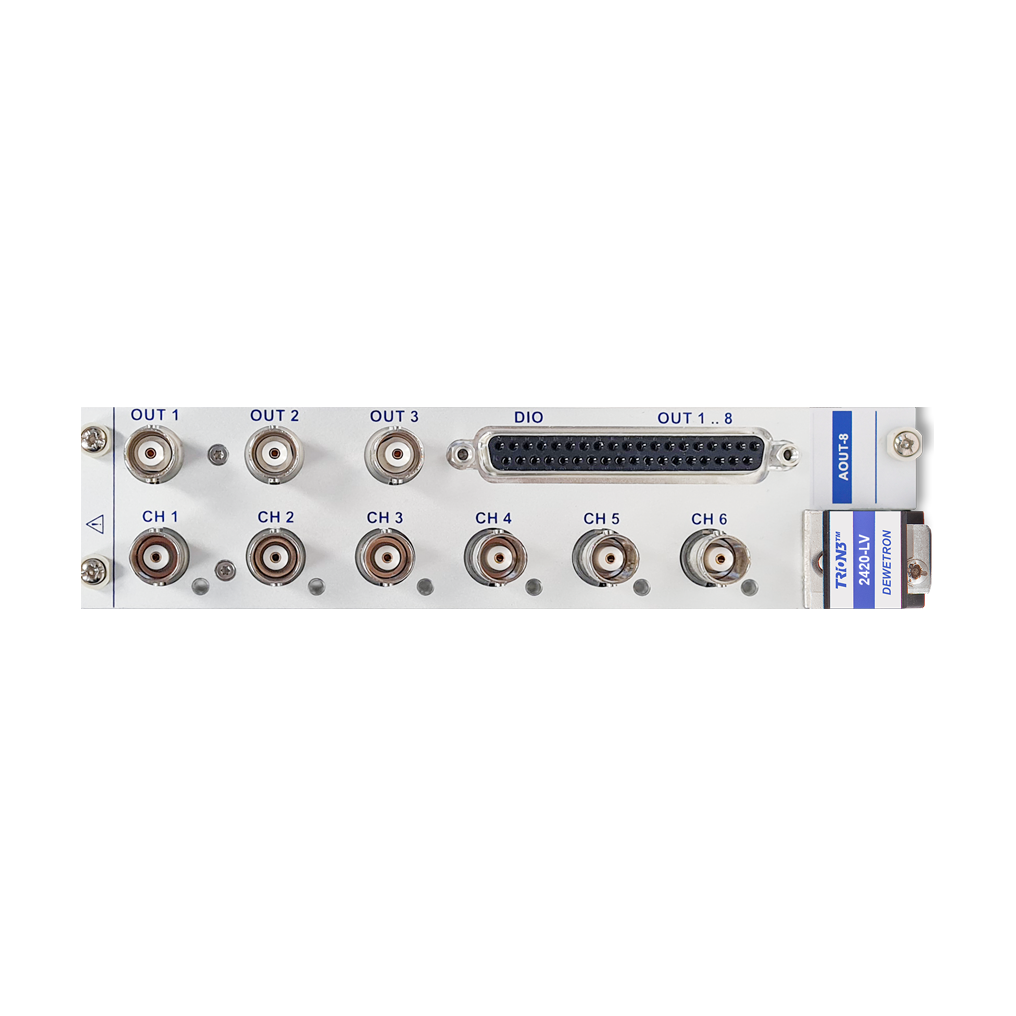

TRION3-2420-LV-AOUT-6 Analog Giriş Modülü

TRION3-2420-LV-AOUT-6 analog giriş modülü, üretici Dewetron‘un TRION3 serisine ait, altı izole voltaj girişini kanal başına 2 MS/s örnekleme hızı ve 24-bit çözünürlükle ölçen, buna ek olarak 8 izole analog çıkış kanalı sunan bir modüldür. Yalnızca DEWE3 şasi ile uyumludur ve şasi içinde 2 bitişik slot kaplar. Girişler BNC konnektörlüdür. Aynı kartta hem yüksek hızlı ölçüm hem de analog sinyal üretimi bulunduğu için, ölçülen sinyalin işlenip tekrar sisteme verilmesi gereken düzeneklerde ayrı bir çıkış kartına ihtiyaç bırakmaz.

TRION3-2420-LV-AOUT-6 analog giriş modülü ne ölçer?

• Voltaj: ±2 mV ile ±100 V arasında serbestçe programlanabilen ölçüm aralıkları
• Akım: harici şönt direnci ile
• Sayıcı: CH1’e bağlı 1 adet sayıcı; olay sayma, frekans ve darbe genişliği ölçümü, 100 MHz zaman tabanı. Kullanılabilen sayıcı fonksiyonları kullanılan uygulama yazılımına göre değişebilir.
• Giriş yapısı: izole giriş, 1 MΩ // 90 pF giriş empedansı, 1 nA’nın altında giriş kaçak akımı
• Kuplaj: DC veya AC; AC kuplajda 0,16 Hz – 100 Hz arasında serbestçe programlanabilen yüksek geçiren filtre

Ölçüm performansı ve filtreleme

Dewetron TRION3-2420-LV-AOUT-6 modülü DC – 1 MHz bant genişliğinde çalışır. 10 V ve altındaki aralıklarda DC – 1 kHz için doğruluk, okunan değerin ±%0,02’si, aralığın ±%0,02’si ve ±20 µV’dir; 10 V’un üzerindeki aralıklarda (giriş bölücü devrede) DC – 1 kHz için okunan değerin ±%0,02’si ve aralığın ±%0,02’sidir. Tipik doğrusalsızlık 50 ppm’in altındadır.

100 mV aralığında 0–10 Hz arasındaki giriş gürültüsü 0,5 µVpp, 1 kHz’deki gürültü yoğunluğu 7,5 nV/√Hz, 1 kHz temel frekans için tipik THD -109 dB olarak verilir. Aynı aralık ve filtre ayarında kanallar arası tipik faz farkı 10 ns’nin altındadır; bu özellik çok kanallı faz ve güç hesaplarında önemlidir.

Giriş katında dik karakteristikli Sigma-Delta tipi anti-aliasing filtresi bulunur ve filtre gecikmesi FIR tipi otomatik telafi ile düzeltilir. Analog anti-aliasing filtresi 2. mertebe Bessel karakteristiğindedir ve 100 kHz, 333 kHz veya 1 MHz değerlerinden otomatik seçilir. Dijital alçak geçiren filtre 1 Hz ile 600 kHz arasında serbestçe ayarlanabilir ya da kapatılabilir; Bessel veya Butterworth karakteristiği ve 2., 4., 6., 8., 10. mertebe seçenekleri vardır. Otomatik ayarda filtre, örnekleme hızının %30’unda 8. mertebe Bessel olarak çalışır.

8 kanallı izole analog çıkış

Dewetron TRION3-2420-LV-AOUT-6 modülünün çıkış bölümü, birbirinden bağımsız programlanabilen 8 izole kanal içerir. Her kanal -10 ile +10 V veya -30 ile +30 mA aralığında çıkış verebilir. Çıkış kanalları serbestçe atanabilir; örneğin bir çıkış tek bir giriş kanalını, bir diğeri iki kanalın toplamını verebilir. Yazılım tarafından şu çıkış işlevleri desteklenir:

• Sabit çıkış: belirlenen değerde sabit gerilim veya akım
• Fonksiyon üreteci: sinüs, kare, üçgen ve özel dalga formu; 0,001 Hz – 1 MHz frekans, 0–10 Vpeak veya 0–30 mApeak genlik, ofset, -180 ile +180° faz, %0,01 – %100 simetri/görev oranı; en fazla 4 özel dalga formu, her biri en çok 16384 örnek
• Akış çıkışı: şartlandırılmış sinyalin doğrudan çıkışa verilmesi
• Matematik çıkışı: A*B, A+B ve A-B işlemleri, isteğe bağlı çarpan ve ofset
• İzleme çıkışı: ±5 V, 0–5 V, ±10 V, 0–10 V, ±30 mA ve 0–30 mA seçenekleri

DAC iki modda çalışır: yüksek hız modunda 2,5 MS/s güncelleme hızı ve 16-bit çözünürlük, yüksek çözünürlük modunda 500 kS/s ve 32-bit. Yüksek hız modunda gerilim çıkışı doğruluğu DC’de okunan değerin ±%0,02’si ±1 mV’dir. Çıkış kısa devreye karşı sürekli korumalıdır. Çıkışlar D-SUB-37 soketinden alınır; ayrıca AO1–AO3 için üç BNC soketi bulunur. D-SUB-37 üzerinde ayrıca dijital girişler, dijital çıkışlar ve +5 V, 20 mA yardımcı besleme de yer alır.

İzolasyon, güç ve çevre koşulları

• Kanaldan kanala ve kanaldan şasiye 1500 Vpeak izolasyon gerilimi; aşırı gerilim koruması ±300 VDC
• EN 61010-2-30’a göre toprağa karşı nominal giriş gerilimi: 33 VRMS, 46,7 Vpeak, 70 VDC
• 512 MB dahili veri tamponu; DMA ile 6 analog kanal için en çok 36 MB/s, sayıcı için 16 MB/s veri aktarımı
• Tipik 25 W, en çok 36 W güç tüketimi
• Çalışma sıcaklığı 0 ile +45 °C, depolama sıcaklığı -20 ile +70 °C, %10–80 yoğuşmasız nem

Nerelerde kullanılır?

TRION3-2420-LV-AOUT-6 analog giriş modülü, DEWE3 şasi tabanlı veri toplama sistemlerinde yüksek hızlı ve izole analog sinyal ölçümü gereken endüstriyel test ve ölçüm uygulamaları için uygundur. Yüksek bant genişliği ve izolasyon, güç elektroniği ve motor sürücü testlerinde yüksek gerilimli sinyallerin ölçülmesine elverişlidir. Analog çıkışlar ise test düzeneğinde harici cihazları sürmek için kullanılabilir.

Sisteme entegrasyon ve seçim

Dewetron TRION3-2420-LV-AOUT-6 modülü, DEWE3-A8 hepsi bir arada veri toplama sistemi gibi DEWE3 şasilerine takılır ve 2 slot yer kaplar. Analog çıkışa ihtiyaç yoksa aynı giriş yapısına sahip TRION3-2420-LV-6-BNC analog giriş modülü, IEPE sensörler de bağlanacaksa TRION3-2420-ACC-AOUT-6 analog giriş modülü değerlendirilebilir. Diğer modüller için veri toplama I/O modülleri kategorisine bakabilirsiniz.

Kanal sayınıza, ölçüm aralığınıza ve çıkış gereksinimlerinize uygun Dewetron TRION3-2420-LV-AOUT-6 konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
