TRION-POWER-SUB-CUR-20A-1 Güç Ölçüm Alt Modülü

TRION-POWER-SUB-CUR-20A-1 güç ölçüm alt modülü, Dewetron’un TRION(3) veri toplama platformunda doğrudan akım ölçümü için kullanılan, izoleli tek kanallı bir akım giriş alt modülüdür. 20 Arms (±40 Apeak) ölçüm aralığı, 20 bit çözünürlük ve DC’den 300 kHz’e uzanan bant genişliği sunar. Akım, modül içindeki şönt üzerinden ölçülür; bu nedenle ayrı bir akım trafosu ya da kıskaç gerektirmeden 4 mm güvenlik banana soketlerine doğrudan bağlantı yapılabilir.

TRION-POWER-SUB-CUR-20A-1 güç ölçüm alt modülü neyi ölçer?

Dewetron TRION-POWER-SUB-CUR-20A-1, tek bir akım girişi taşır. Aralık 20 Arms’tir ve tepe değer olarak ±40 A’e karşılık gelir. Hem DC hem AC akımlar ölçülebilir; bu da modülü güç elektroniği, motor sürücüleri ve DC bara ölçümleri gibi geniş frekans içeriğine sahip sinyallerde kullanışlı kılar.

Öne çıkan özellikler

• Aralık: 20 Arms (±40 Apeak), 20 bit çözünürlük
• Bant genişliği: 300 kHz (-3 dB)
• Giriş direnci: 2 mΩ
• İzolasyon: 3750 Vrms (1 dakika), 35 kV/µs geçici bağışıklık
• Ölçüm kategorisi: EN 61010-2-30 uyarınca toprağa karşı anma gerilimi 600 V CAT II

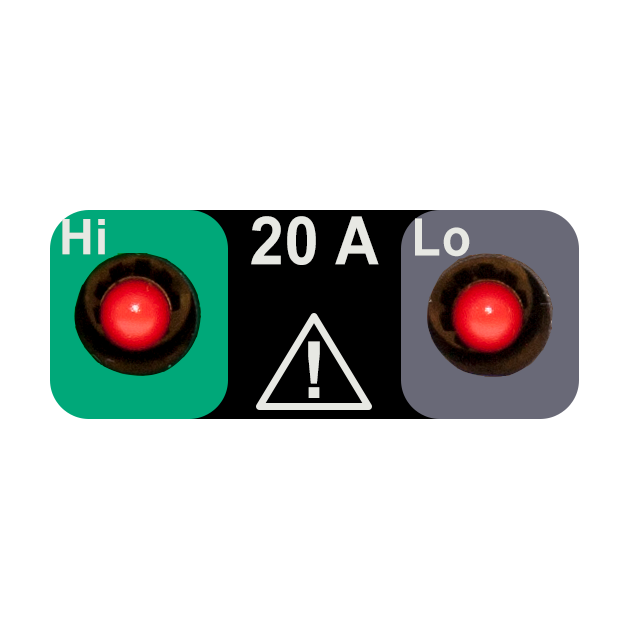

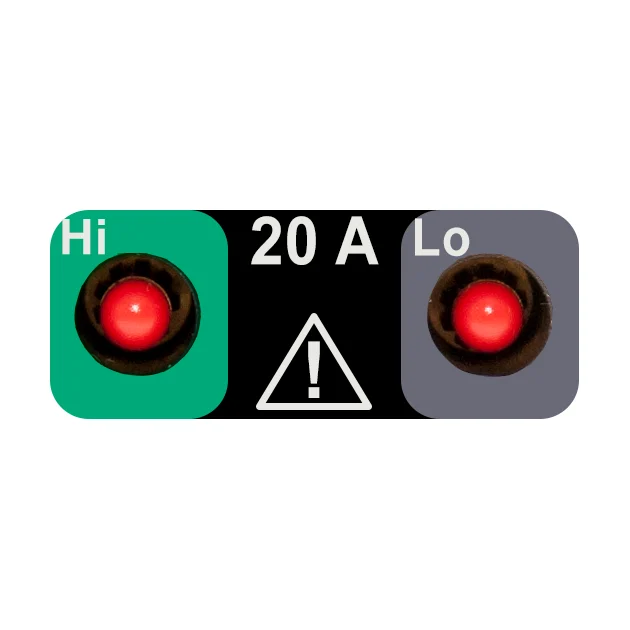

• Konnektör: güvenlik banana soketleri (4 mm)
• Aşırı akım koruması: 50 Apeak veya 40 Arms (1 s); termal akım sınırı 20 Arms
• Kayma: kazanç kayması 20 ppm/°C, ofset kayması 0,35 mA/°C

Doğruluk ve gürültü performansı

Üretici, Dewetron TRION-POWER-SUB-CUR-20A-1 için 1 yıllık doğruluğu (23 ±5 °C) frekans bandına göre verir:

• DC: okumanın ±%0,02’si ±aralığın %0,02’si (sıfırlama yapılmazsa aralığın %0,03’ü eklenir)
• 0,5 Hz – 1 kHz: okumanın ±%0,03’ü
• 1 kHz – 5 kHz: okumanın ±%0,15’i
• 5 kHz – 10 kHz: okumanın ±%0,35’i
• 10 kHz – 50 kHz: okumanın ±(%0,3 + %0,05·f)’i (f: kHz)
• 50 kHz – 300 kHz: okumanın ±(%0,10·f)’i (f: kHz)

Akımın kendi ısıtma etkisi için doğruluğa okumanın %0,00015·I² değeri ile 20·I² µA eklenmesi gerekir (I: okunan akım, A). Aralığın %1’inin altında ise aralığın 10 ppm’i eklenir. Tipik sinyal/gürültü oranı 0,1 kS/s’de 101 dB (ENOB 16,5 bit, 0,8 mA tepeden tepeye gürültü), 100 kS/s’de 93 dB (ENOB 15,2 bit, 3,9 mA), 1 MS/s’de 85 dB (ENOB 13,8 bit, 10,3 mA) düzeyindedir. Bu değerler alçak geçiren filtrenin otomatik modunda verilmiştir.

Nerelerde kullanılır?

TRION-POWER-SUB-CUR-20A-1 güç ölçüm alt modülü, güç analizi ve yüksek gerilim ölçüm uygulamalarında akım kanalı olarak kullanılır. Gerilim alt modülleriyle birlikte aynı taşıyıcıda akım ve gerilim eş zamanlı ölçülerek güç hesaplanabilir. Örneğin invertör, motor sürücü veya DC bara testlerinde bu tür bir kurulum yaygındır.

Sisteme entegrasyon

Dewetron TRION-POWER-SUB-CUR-20A-1, TRION(3)-18xx-POWER-4, TRION(3)-1810-HV-8 ve TRION3-1810x-SUB-8 kartlarına takılır; böylece her kanal için ayrı bir giriş konfigürasyonu oluşturulabilir. Taşıyıcı olarak TRION3-1820-POWER-4 güç ölçüm modülü, TRION3-1810M-POWER-4 güç ölçüm modülü ve TRION3-1810-HV-8-B analog giriş modülü kullanılabilir. Üretici Dewetron, bu alt modül ailesini tek bir datasheet altında yayımlar.

Güvenlik notları

• 33 Vrms, 46,7 Vpeak veya 70 VDC üzerindeki hatlarda akım ölçümü yalnızca anma güvenlik değerine sahip test kabloları ile yapılmalıdır.
• Modülle birlikte gelen ölçüm kabloları ya da en az 20 A sürekli akıma uygun kablolar kullanılmalıdır; aksi hâlde ısı ve yangın riski vardır.

Ailedeki diğer akım alt modülleri

Aynı seride daha düşük aralıklı izoleli akım alt modülleri de bulunur: TRION-POWER-SUB-CUR-2A-1 (2 Arms), TRION-POWER-SUB-CUR-1A-1 (1 Arms) ve TRION-POWER-SUB-CUR-02A-1 (0,2 Arms). Bunlar da 300 kHz bant genişliğindedir. Bu varyant ise ailede en yüksek akım aralığını sunar ve düşük giriş direnci (2 mΩ) ile yüksek akımlı devrelerde kullanılır.

Platform seçimi için veri toplama I/O modülleri kategorisine bakabilirsiniz. Taşıyıcı kart ve ölçüm konfigürasyonunuza uygun TRION-POWER-SUB-CUR-20A-1 seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
