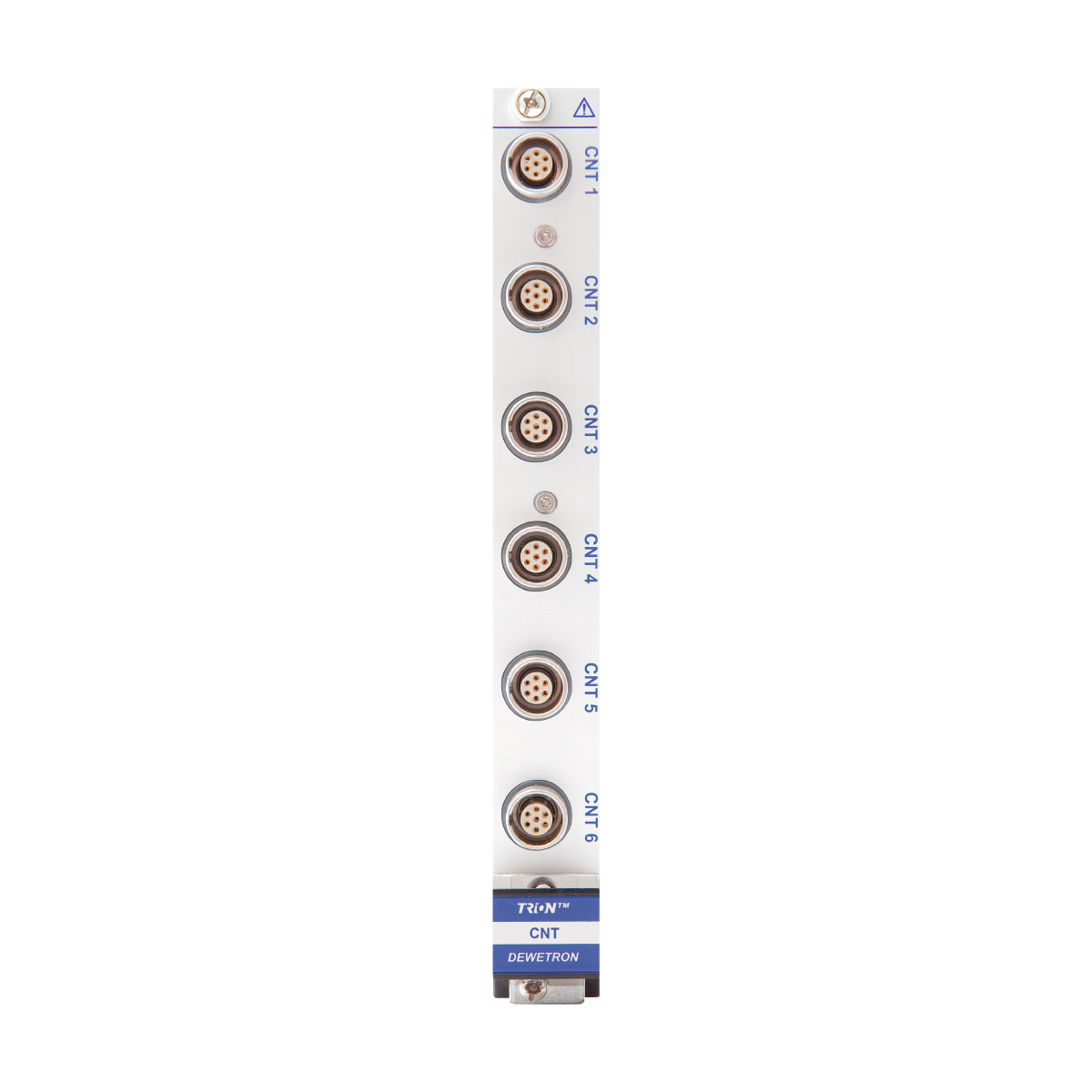

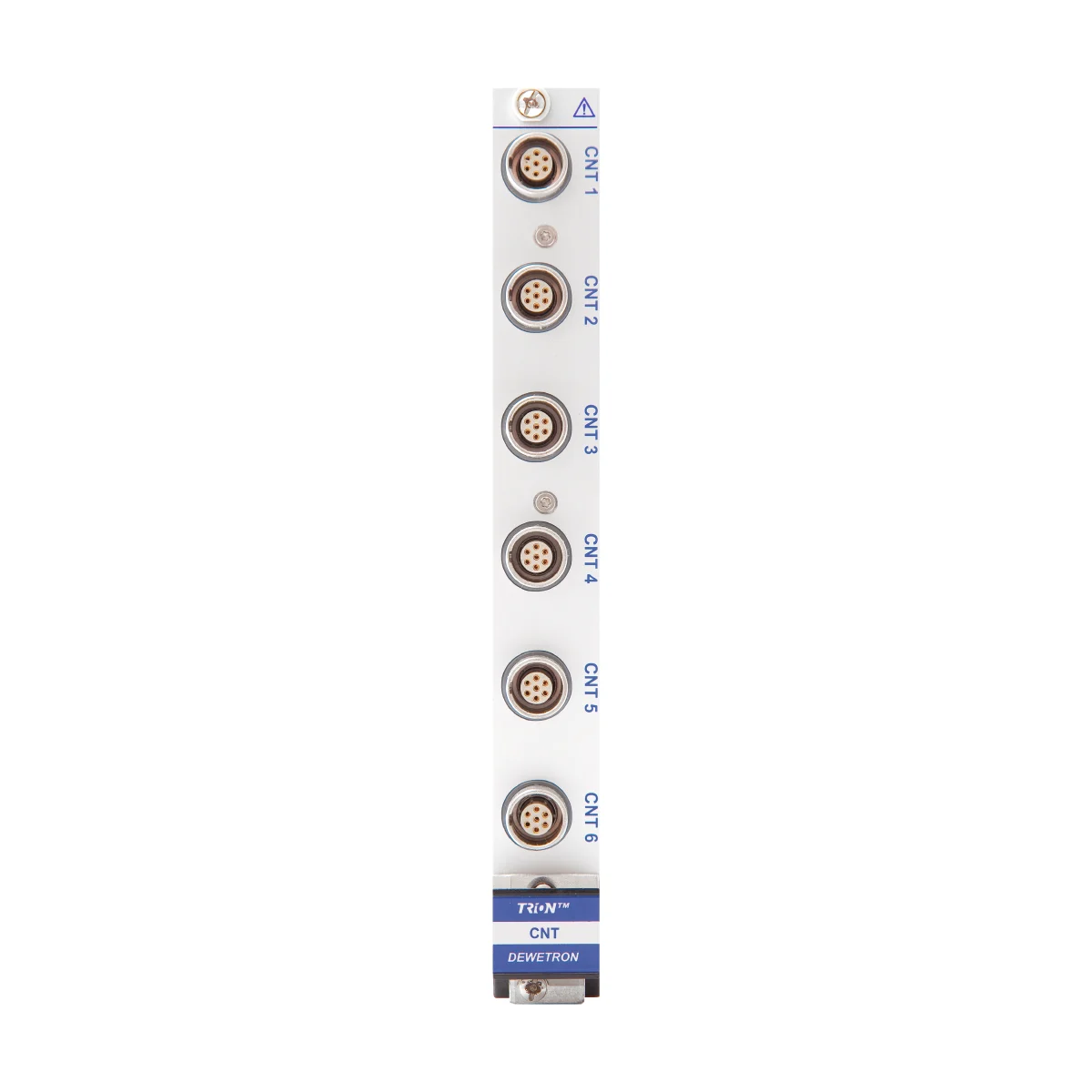

TRION-CNT-6-L1B Dijital / Sayaç Modülü
TRION-CNT-6-L1B, 6 kanallı, izole sayaç girişli bir TRION modülüdür. Lemo EPG.1B.307 soketleriyle birlikte gelir (karşı konnektörler dahil değildir).
- 6 sayaç/enkoder girişi
- ±100 V giriş aralığı, programlanabilir eşik değeri (50 V’a kadar)
- 500 VDC bireysel izolasyon
- 80 MHz sayaç zaman tabanı, maks. 10 MHz giriş frekansı
- 3 mod: olay sayma, dalga biçimi zamanlama ve sensör modu
Slot: 1 şasi slotu kaplar
Teknik Döküman : TRION-CNT-DATASHEET-157EX_EN.pdf
TRION-CNT-6-L1B, DEWETRON’un TRION serisine ait, 6 kanallı, izole sayaç girişli bir veri toplama modülüdür. Lemo EPG.1B.307 soketleriyle donatılmıştır (karşı konnektörler dahil değildir). Modül, şasi/ana ünitede 1 slot yer kaplar.
Çalışma Prensibi
Modül, sayaç/enkoder girişlerinde ±100 V giriş aralığı ve programlanabilir eşik değeri (50 V’a kadar) sunar. 80 MHz sayaç zaman tabanı ve maksimum 10 MHz giriş frekansı ile yüksek hızlı sayma ve zamanlama ölçümleri yapılabilir. DC veya AC (1 Hz) kaplin seçenekleri mevcuttur.
Öne Çıkan Özellikler
- 6 sayaç/enkoder girişi
- ±100 V giriş aralığı, programlanabilir eşik değeri (50 V’a kadar)
- 500 VDC bireysel izolasyon
- DC veya AC (1 Hz) kaplin
- 80 MHz sayaç zaman tabanı, maks. 10 MHz giriş frekansı
- 3 mod: olay sayma, dalga biçimi zamanlama ve sensör modu
- 1 şasi slotu kaplar
| Genel Özellikler | ||||||
|---|---|---|---|---|---|---|
|
||||||
| Analog Giriş | ||||||
|
||||||
| Elektriksel Özellikler | ||||||
|
||||||
| Devamı | ||||||
|
||||||
Teknik Döküman
Teknik Döküman : TRION-CNT-DATASHEET-157EX_EN.pdf
- Mevcut DEWE3 / TRIONet3 sisteminize ilave veya yedek modül olarak tek başına sipariş edilebilir; şasi uyumluluğu teklifte doğrulanır.
