NEX[DAQ] Taşınabilir VTS
USB-C veya Ethernet bağlantısı
Kanal başına 24 bit @ 200 kS/s veya 1 MS/s ölçüm hızı
Güç kaynağı: USB-C, PoE, Lemo
8 analog giriş
2 CAN-FD ve XR-modülleri
4 gelişmiş counter + 8 DI + 4 DO
Ürünle ilgili detaylar…
ANALOG GİRİŞ SİNYALLERİ

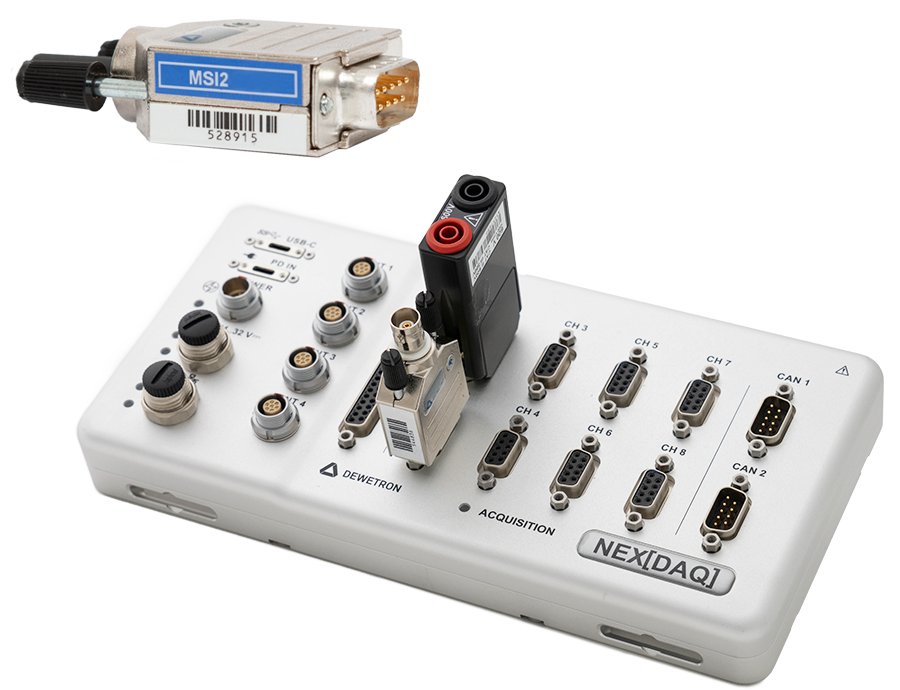

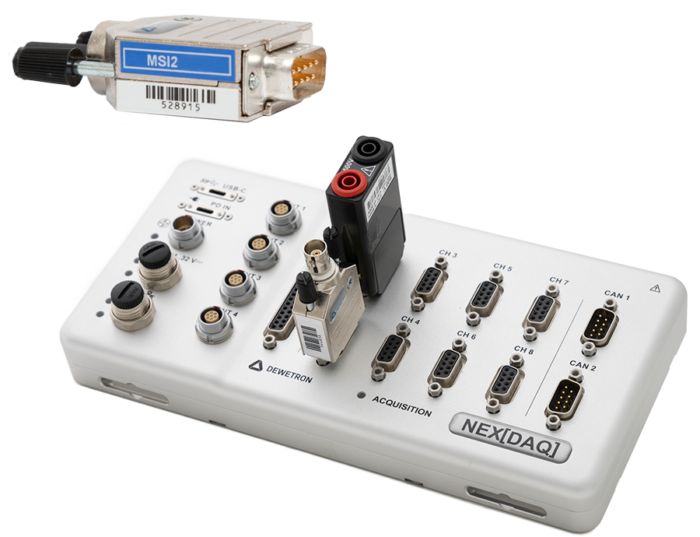

Tüm bilinen sensörler desteklenir. 100V’a kadar gerilimlerin toplanması, tam ve yarım köprü, dijital IO, counter, enkoder ve CAN-FD standart olarak desteklenir. Ayrıca, küçük MSI sensör adaptörlerimiz aracılığıyla ±1000 V’a kadar gerilimler, çeyrek köprü, LVDT, akım, titreşim, IEPE, yük (Charge), termokupl, potansiyometre ve RTD gibi ek sinyaller mümkündür.
SU GEÇİRMEZ
NEX[DAQ] sadece güvenilir değil, aynı zamanda kesinlikle sağlamdır. Su bile ona zarar veremez. Bu nedenle IP67 koruma sınıfına sahiptir, yani uzun süre toz ve su geçirmez.
FANSIZ ÇALIŞIR
NEX[DAQ] fansız olduğu için gürültüsüzdür ve bu nedenle akustik ölçümler için uygundur. IEPE mikrofonlar MSI sensör adaptörleri aracılığıyla desteklenir.
-20 °C ila +70 °C
NEX[DAQ], -20 °C ila +70 °C’lik genişletilmiş çalışma sıcaklığı aralığı ile iklim odalarında, sıcak bileşenlere yakın yerlerde ve dış mekan testlerinde kullanıma hazırdır.
FARKLI ÖLÇÜMLER İÇİN TEK BİR NEX[DAQ] YETER…
-
Titreşim ölçümleri
-
Gerinim ölçerlerle malzeme dayanım testi
-
Bakım, servis ve sorun giderme
-
Sıcaklık ölçümleri
-
Prototip testi
-
Dağıtılmış veri toplama
-
NVH testi
-
Ses seviyesi ölçümleri
-
Araç güç tüketimi yol testi
DAHA YÜKSEK KANAL SAYISI - ANALOG GİRİŞLERİNİZİ GENİŞLETİN
Küçük boyutu ve ağırlığı nedeniyle NEX[DAQ], iş sahasına hızlı bir uçak yolculuğu yapması gereken mühendisler için ideal bir seyahat arkadaşıdır. Her cebe kolayca sığar ve dizüstü bilgisayarınızla birlikte alınabilir. Bu sayede makineler veya test tezgahları gibi ekipmanlarda sorun giderme, bakım veya devreye alma işlemleri ve çok daha fazlası için idealdir.
NEX[DAQ] veri toplama sistemi dağıtılabilir. Eğer 8 kanal yeterli değilse, birden fazla NEX[DAQ] ünitesi istenildiği zaman çok kanallı bir sisteme papatya zinciri şeklinde bağlanabilir. Ethernet PTP/IEEE1588 üzerinden veri aktarımı ve senkronizasyon için tek bir kablo yeterlidir.
GÜÇ KAYNAĞINI ENDİŞE ETMEYİN!
NEX[DAQ], her durumda kolay kullanım için birden fazla güç seçeneği sunar:
USB-C PD konektörü aracılığıyla:
USB-C konektörlü herhangi bir basit güç adaptörü için
Standart bir akıllı telefon güç bankası kullanımı için
Geniş aralıklı DC girişi için Lemo soketi aracılığıyla, araç panosu şebekesine bağlanmayı sağlar (12 V, 24 V)
PoE enjektörü veya PoE anahtarı kullanarak Ethernet üzerinden Güç ile
ARAÇ İÇİ ÖLÇÜMLER İÇİN CAN-FD ARAYÜZÜ
2 yüksek hızlı CAN veri yolu arayüzü ile NEX[DAQ] araç içi ölçümler için de önceden tasarlanmıştır. Her iki arayüz de CAN-FD ve CAN 2.0B çıkışı sunar. CAN-FD, CAN’a göre daha yüksek bir iletim hızı ve mesaj başına daha fazla kullanıcı verisi sunar, böylece daha güvenilir ve daha hızlı ölçüm yaparsınız. Ek olarak, örneğin birçok sıcaklık kanalı veya RTD girişi için düşük hızlı kanal genişletmeleri için iki CPAD/XR modülü bağlayabilirsiniz.
OKSIJEN ILE KOLAY VE HIZLI KURULUM
Kesintisiz veri kaydını başlatmak için sadece tak ve çalıştır. Ölçüm yazılımımız OXYGEN, NEX[DAQ]’unuzun kolay ve hızlı bir şekilde kurulmasını sağlar. Farklı ekranlar ve görünümler tanımlayarak yazılımı ölçüm görevlerinize göre özelleştirin.
OXYGEN aşağıdakiler gibi birçok standart özellik sunar
Analiz (FFT), görselleştirme ve post-processing
Tetikleyiciler ve olaylar
Matematik ve hesaplama
Raporlar (örn. PDF olarak) ve dışa aktarımlar
Mertebe veya güç analizi, verimlilik haritaları, swept sinüs analizi vb. gibi gelişmiş özellikler.
| Genel Özellikler | ||||
|---|---|---|---|---|
|
||||
| Analog Dijital Dönüştürücü Özellikleri | ||||
|
||||
| Analog Giriş | ||||
|
||||
| Voltaj Ölçüm Modu | ||||
|
||||
| Sensör Besleme Özellikleri | ||||
|
||||
| Haberleşme Arabirimi | ||||
|
||||
| Çevresel | ||||
|
||||
