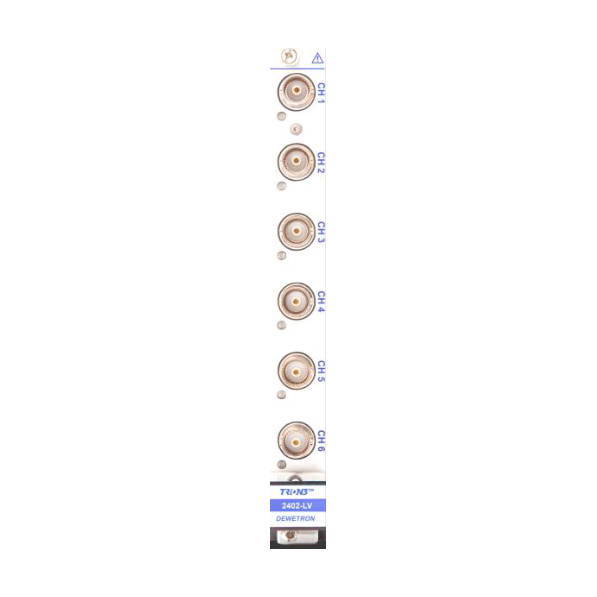

TRION3-2402-LV-6-BNC Analog Giriş Modülü

TRION3-2402-LV-6-BNC analog giriş modülü, Dewetron’un TRION3 serisine ait, DEWE3 şasilerine takılan 6 kanallı bir gerilim giriş modülüdür. Her kanalda 24 bit çözünürlük ve 200 kS/s örnekleme hızı sunar; girişler izole BNC soketlidir ve modül şasinin tek bir slotunu kaplar. Aynı ailede 2 MS/s hızında çalışan 2420 serisi de bulunduğundan, bu model 200 kS/s hızın yeterli olduğu çok kanallı gerilim ölçümleri için uygun bir seçenektir.

TRION3-2402-LV-6-BNC analog giriş modülü ile neler ölçülür?

• Gerilim: ±2 mV ile ±100 V arasında serbestçe programlanabilir ölçüm aralıkları
• Akım: harici şönt kullanılarak
• Sayıcı: CH1’e bağlı 1 sayıcı kanalı; olay sayma, frekans ve darbe genişliği modları, 100 MHz zaman tabanı (kullanılabilir sayıcı fonksiyonları kullanılan uygulama yazılımına göre değişebilir)
• Giriş yapısı: izole giriş, 1 MΩ // 90 pF giriş empedansı, 1 nA’nın altında giriş kaçak akımı, DC veya AC kuplaj

Öne çıkan özellikler

• 6 analog kanal, kanal başına 24 bit ve 200 kS/s; DC – 1 MHz bant genişliği
• Sigma-Delta tarzı filtreleme sağlayan çok dik anti-aliasing filtresi ve FIR tipi otomatik filtre gecikmesi telafisi
• Alçak geçiren dijital filtre: 1 Hz – 600 kHz arasında serbestçe programlanabilir ya da kapalı; Bessel veya Butterworth karakteristiği; 2., 4., 6., 8. ve 10. mertebe
• AC kuplajda 0,16 Hz – 100 Hz arasında programlanabilir yüksek geçiren filtre
• Analog anti-aliasing filtresi: 2. mertebe Bessel, 100 kHz, 333 kHz veya 1 MHz değerlerinden otomatik seçilir
• Aynı aralık ve filtre ayarında kanallar arası tipik faz farkı 10 ns’den küçüktür
• 1500 VPEAK izolasyon (kanaldan kanala ve kanaldan şasiye); ±300 VDC aşırı gerilim koruması

Doğruluk ve gürültü performansı

Dewetron TRION3-2402-LV-6-BNC için üretici, 10 V ve altındaki aralıklarda DC – 1 kHz arasında okumanın ±%0,02’si, aralığın ±%0,02’si ve ±20 µV doğruluk belirtir (1 yıllık doğruluk, 23 °C ±5 °C). 1 kHz – 10 kHz arasında okuma hatası ±%0,1’e çıkar. 10 V üzerindeki aralıklarda giriş bölücü devreye girer ve DC – 1 kHz için okumanın ±%0,02’si ile aralığın ±%0,02’si doğruluk verilir. Tipik doğrusallık 50 ppm’den, tipik kazanç kayması 10 ppm/°C değerinden azdır. 100 mV aralığında 0 – 10 Hz bandında tipik giriş gürültüsü 0,5 µVPP, tipik THD ise 1 kHz temel frekansta -109 dB’dir.

200 kS/s örnekleme hızında ve otomatik filtre ayarında, 10 V aralığında tipik sinyal/gürültü oranı 116,2 dB ve ENOB 19,0 bit olarak verilmiştir. Ortak mod bastırma (CMRR), 10 V’a kadar olan aralıklarda 50 Hz’de 135 dB, 1 kHz’de 110 dB’dir; 10 V üzerindeki aralıklarda bu değerler 87 dB ve 63 dB’ye düşer.

Güvenlik ve çalışma koşulları

• EN 61010-2-30’a göre toprağa karşı anma giriş gerilimi: 33 VRMS, 46,7 VPEAK, 70 VDC
• Çalışma sıcaklığı 0 ile +45 °C, saklama sıcaklığı -20 ile +70 °C
• Nem: yoğuşmasız %10 – %80
• Gerilim modunda güç tüketimi 10 W; MTBF 182 068 saat (MIL HDBK 217 F, GB)

Nerelerde kullanılır?

TRION3-2402-LV-6-BNC analog giriş modülü, aynı anda birden fazla gerilim veya şönt üzerinden akım sinyalinin izole girişlerle kaydedilmesi gereken uygulamalar için uygundur. Her kanal birbirinden ve şasiden izole olduğu için farklı potansiyeldeki noktalar aynı anda ölçülebilir. Güç elektroniği ve motor sürücü testlerinde gerilim ve akım dalga şekillerinin kaydı bu tür uygulamalara örnektir.

Sisteme entegrasyon

Dewetron TRION3-2402-LV-6-BNC modülü, Dewetron‘un DEWE3 şasileriyle uyumludur; örneğin DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi içinde kullanılabilir. Dewetron TRION3-2402-LV-6-BNC, DMA aktarımıyla 6 analog kanal için en fazla 36 MB/s, sayıcı için en fazla 16 MB/s veri hızına ulaşır ve 512 MB’lık yerleşik veri tamponu içerir. Her kanalın girişi BNC soketle yapılır; bağlantıda sıcak uç IN+, ekran ise IN- olarak kullanılır.

Daha yüksek örnekleme hızı gerekiyorsa 2 MS/s hızında çalışan TRION3-2420-LV-6-BNC Analog Giriş Modülü, ivmeölçer gibi IEPE sensörler de bağlanacaksa TRION3-2402-ACC-6-BNC Analog Giriş Modülü değerlendirilebilir. Diğer modüller için Veri Toplama I/O Modülleri kategorisine bakabilirsiniz.

Ölçüm kanalı sayınıza ve şasi yapılandırmanıza uygun TRION3-2402-LV-6-BNC analog giriş modülü seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
