TRION-POWER-SUB-dLV-5V Güç Ölçüm Alt Modülü

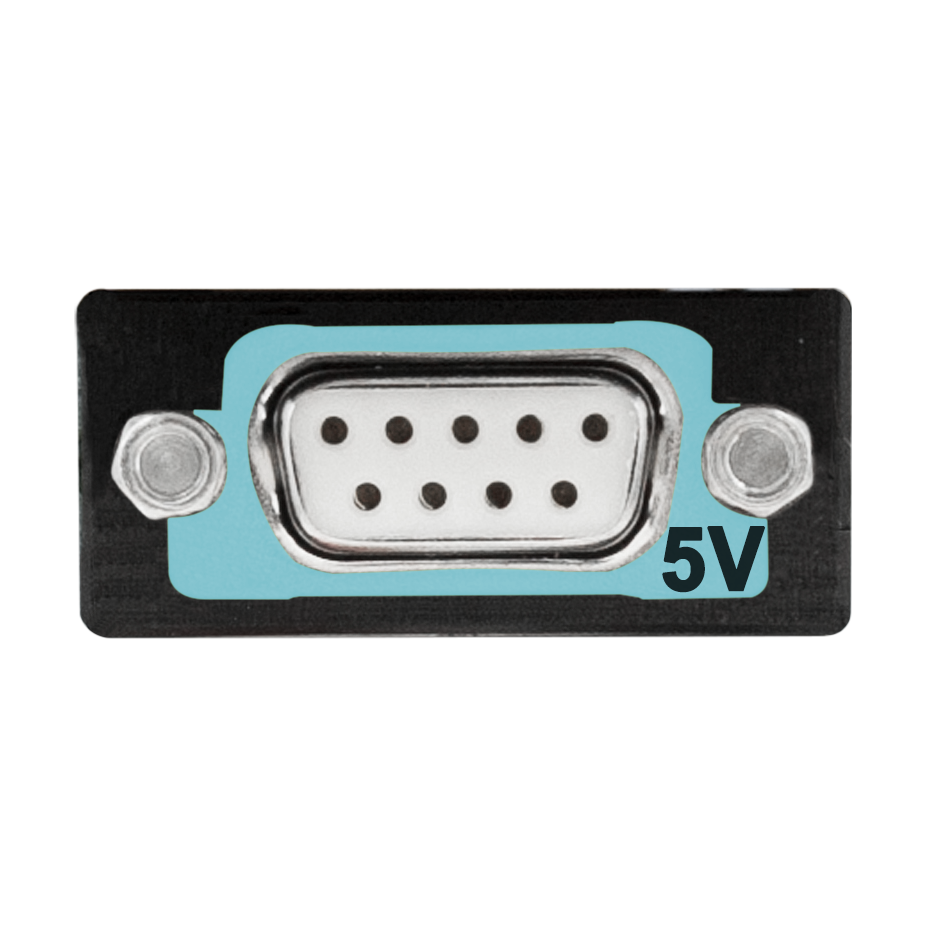

TRION-POWER-SUB-dLV-5V güç ölçüm alt modülü, Dewetron TRION serisi veri toplama kartlarına takılan ve 5 Vrms’e kadar düşük voltaj sinyalini 5 MHz bant genişliğiyle ölçmeye yarayan değiştirilebilir bir giriş alt modülüdür. Giriş D-SUB-9 konnektör üzerinden alınır. Giriş izolesizdir; bu nedenle alt modül, yüksek bant genişliği gerektiren ve çoğunlukla izole bir akım dönüştürücüsünün çıkış sinyalinin okunduğu güç ölçüm düzeneklerine yöneliktir.

TRION-POWER-SUB-dLV-5V güç ölçüm alt modülü nasıl çalışır?

Dewetron TRION-POWER-SUB-dLV-5V, taşıyıcı karta takılarak o karttaki bir giriş kanalını yapılandırır ve şasi slotu kaplamaz. Üretici, TRION(3)-18xx-POWER-4, TRION(3)-1810-HV-8 ve TRION3-1810x-SUB-8 kartlarıyla birlikte kullanılan alt modüllerin bireysel giriş konfigürasyonları oluşturmaya imkân verdiğini belirtir. TEDS desteği sayesinde TEDS’li sensörlerin tanıtım bilgisi okunabilir.

Teknik özellikler

• Giriş aralığı: 5 Vrms (±10 Vpeak)
• Bant genişliği (-3 dB): 5 MHz
• DC doğruluğu (1 yıl, 23 °C ±5 °C): okunan değerin ±%0,015’i ±200 µV
• AC doğruluğu: 0,5 Hz – 10 kHz arasında okunan değerin ±%0,03’ü; 10 kHz – 500 kHz ve 500 kHz – 3000 kHz aralıklarında ±(%0,006 × f) (f: kHz)
• Kazanç kayması: 10 ppm/°C; ofset kayması: 10 µV/°C
• Tipik THD: -100 dB
• Tipik CMRR: 50 Hz’de >70 dB, 10 kHz’de >65 dB, 100 kHz’de >45 dB
• Giriş empedansı: 5 MΩ diferansiyel; 5 MΩ, 15 pF
• Ortak mod gerilimi: ±10 VDC; aşırı gerilim koruması: ±300 VDC
• Konnektör: D-SUB-9
• Sensör beslemesi: ±9 V, en fazla 40 mA

Gürültü ve etkin çözünürlük

Datasheet, TRION-POWER-SUB-dLV-5V güç ölçüm alt modülü için SNR, SFDR ve ENOB değerlerini örnekleme hızına göre verir. 0,1 kS/s’de SNR 125 dB ve ENOB 20,5 bit, tepeden tepeye gürültü 13 µV’tur. 100 kS/s’de SNR 108 dB, ENOB 17,7 bit, gürültü 152 µV; 1000 kS/s’de SNR 99 dB, ENOB 16,2 bit, gürültü 489 µV; 2000 kS/s’de SNR 96 dB, ENOB 15,7 bit, gürültü 712 µV olur. Yüksek örnekleme hızlarında gürültünün arttığı, bu nedenle hız seçiminin ölçüm hassasiyetini doğrudan etkilediği görülür.

Taşıyıcı karta göre örnekleme hızı

• TRION(3)-1810-HV ve TRION3-1810-SUB-8: 100 S/s – 1 MS/s, 24-bit
• TRION(3)-1820-POWER: 100 S/s – 2 MS/s, 24-bit
• TRION3-1810M-POWER: 100 S/s – 2 MS/s, 24-bit; 2 MS/s üzerinde 10 MS/s’ye kadar 18-bit

Datasheet, TRION3-1810M-SUB-8 kartının TRION-SUB-CT, TRION-POWER-SUB-dLV-1V ve TRION-POWER-SUB-dLV-5V alt modüllerinin tam bant genişliğinden yararlanmak için öncelikle önerildiğini belirtir.

D-SUB-9 pin yapısı ve güvenlik

Pin 1 TEDS, pin 2 IN+, pin 4 GND (izolesiz), pin 5 +9 V, pin 7 IN- ve pin 9 -9 V olarak atanmıştır; kalan pinler boştur. Üretici, TRION-POWER-SUB-dLV-xV modüllerinin izole olmadığı konusunda elektrik çarpması riskine karşı uyarır ve izole bir akım dönüştürücüsü ile kullanılmasını belirtir. Doğrudan şebeke gerilimi bağlantısı için bu modül uygun bir seçim değildir; izole girişli alt modüller değerlendirilmelidir.

Sisteme entegrasyon

Dewetron TRION-POWER-SUB-dLV-5V, TRION3-1810M-POWER-4 güç ölçüm modülü ve TRION3-1820-POWER-4 güç ölçüm modülü gibi taşıyıcı kartlarda kullanılır. Bu kartlar DEWE3-A8-PA güç analizörü gibi sistemlere yerleştirilebilir. Üretici Dewetron‘dur. Diğer giriş seçeneklerini veri toplama I/O modülleri kategorisinde bulabilirsiniz.

Ne zaman tercih edilir?

Düşük voltaj çıkışlı, geniş bant genişliği gerektiren sinyallerde, örneğin bir akım dönüştürücünün çıkışının geniş bantta kaydedilmesinde TRION-POWER-SUB-dLV-5V güç ölçüm alt modülü uygundur. Daha düşük aralık gerekiyorsa aynı ailedeki 1 Vrms’lik TRION-POWER-SUB-dLV-1V modülü, doğrudan izole yüksek gerilim ölçümü gerekiyorsa TRION-SUB-600V gibi izole alt modüller değerlendirilebilir.
