TRION3-1820-POWER-4 Güç Ölçüm Modülü

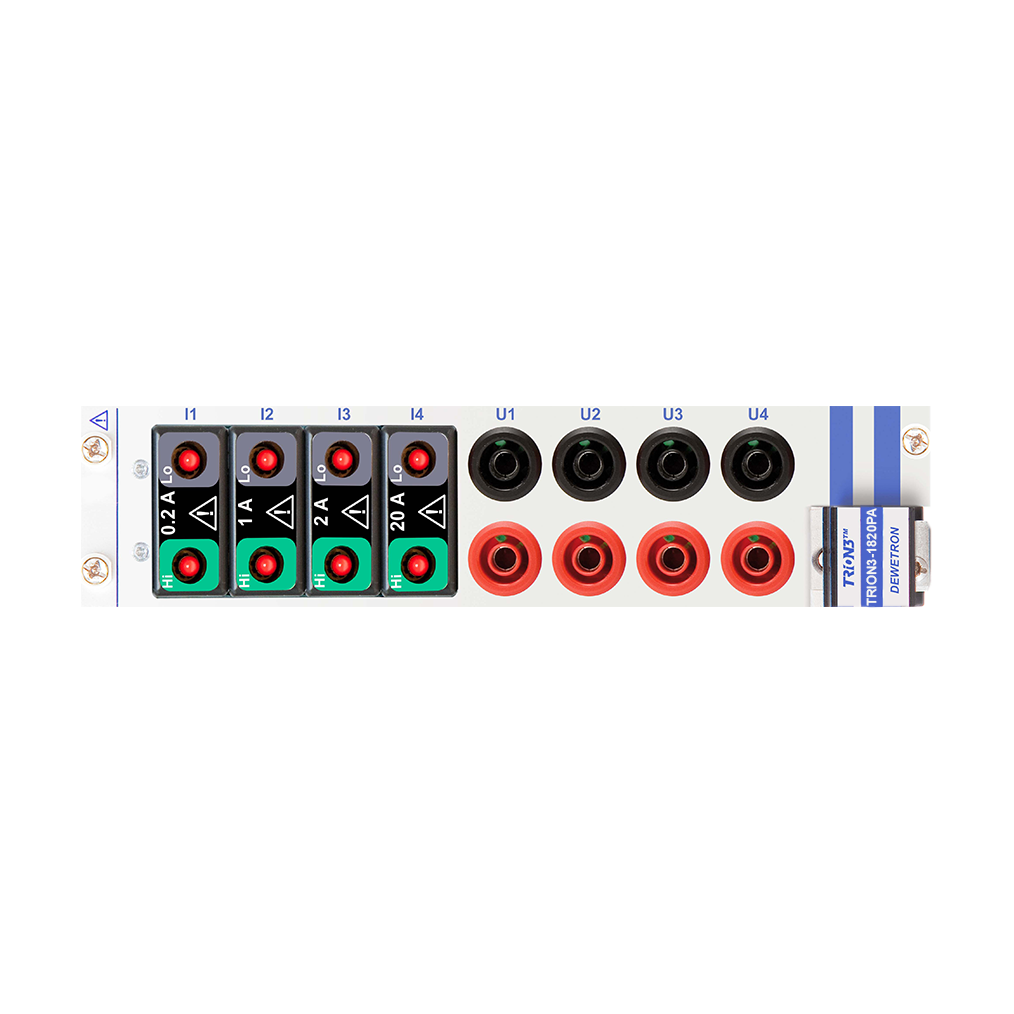

TRION3-1820-POWER-4 güç ölçüm modülü, Dewetron TRION3 serisine ait, dört fazlı güç analizi için tasarlanmış bir modüldür. Modülde 1000 Vrms’e kadar ölçüm yapan dört sabit yüksek gerilim girişi bulunur; akım tarafı ise dört yuvaya takılan değiştirilebilir TRION-SUB alt modülleriyle kurulur. Böylece aynı modül, doğrudan akım girişinden harici akım trafosuna kadar farklı akım ölçüm yöntemlerine uyarlanabilir. Dewetron TRION3-1820-POWER-4 modülü 2 slot (bitişik) yer kaplar ve DEWE3 şasileri için uygundur.

TRION3-1820-POWER-4 güç ölçüm modülü ile neler ölçülür?

Gerilim kanalları 1000 Vrms (±2000 Vpeak, tepe faktörü 2) giriş aralığına sahiptir. Dewetron TRION3-1820-POWER-4 modülü hem DC hem AC büyüklükleri ölçer; üretici verilerine göre aşağıdaki doğruluk değerleri standart test koşullarında, 12 aylık doğruluk olarak verilmiştir:

• Gerilim doğruluğu: DC’de okunan değerin ±%0,02’si ± ölçüm aralığının %0,02’si; 0,5 Hz – 1 kHz arasında okunan değerin ±%0,03’ü; 1–5 kHz arasında ±%0,15; 5–10 kHz arasında ±%0,35; 10–50 kHz arasında ±%0,6
• Aktif güç doğruluğu (PF=1): DC’de okunan değerin ±%0,03’ü ± aralığın %0,03’ü; 0,5 Hz – 1 kHz arasında okunan değerin ±%0,04’ü; 1–5 kHz arasında ±%0,2; 5–10 kHz arasında ±%0,5
• Temel frekans aralığı: 0,1 Hz – 200 kHz

Öne çıkan özellikler

• Örnekleme hızı 100 S/s ile 2 MS/s arasında, çözünürlük 24-bit
• 5 MHz bant genişliği; tipik THD -95 dB
• Düşük geçiren filtre: 100 Hz – 600 kHz arasında serbestçe programlanabilir ya da kapalı; 2., 4., 6. ve 8. derece Bessel veya Butterworth karakteristiği
• Seçilen filtrenin grup gecikmesi otomatik olarak telafi edilir
• Giriş direnci 5 MΩ, 2,6 pF; CMRR 50 Hz’de 85 dB’nin üzerinde
• Giriş gerilimi için EN 61010-2-30’a göre 600 V CAT IV / 1000 V CAT III; izolasyon gerilimi 3750 Vrms (1 dk)
• Güvenlik banana soketli bağlantı (4 mm)
• 512 MB dahili veri tamponu
• Güç tüketimi tipik 13 W, azami 15 W; sensör beslemesi kullanıldığında azami 21 W

Üretici, 1000 Vrms’e kadar olan hat gerilimlerinde yalnızca uygun güvenlik test uçlarıyla çalışılmasını belirtir; bu nedenle ölçüm bağlantıları hazırlanırken datasheet’teki güvenlik uyarılarına uyulmalıdır.

Akım girişi: değiştirilebilir alt modüller

Dört yuva, doğrudan akım ölçen dört farklı alt modülle ya da üç farklı D-SUB-9 alt modülüyle doldurulabilir; böylece neredeyse her tür akım dönüştürücüsü bağlanabilir. Doğrudan akım ölçümü için TRION-POWER-SUB-CUR-20A-1 (20 Arms, ±40 Apeak, izoleli, 300 kHz bant genişliği) ile TRION-POWER-SUB-CUR-2A-1, -1A-1 ve -02A-1 gibi daha düşük aralıklı alt modüller mevcuttur.

Düşük gerilimli çıkış veren akım sensörleri için TRION-POWER-SUB-dLV alt modülleri, harici akım trafoları için TRION-POWER-SUB-CT kullanılır. Gerilim kanalı sayısı yetmezse yuvalara TRION-SUB-600V, TRION-SUB-5V veya TRION-SUB-XV gibi gerilim alt modülleri de takılabilir. Yuva, ayrıca rüzgâr hızı ya da su debisi gibi ±10 V’luk yardımcı sinyallerin ölçümü için de kullanılabilir. Alt modüllerin ayrıntıları için üreticinin TRION alt modülleri teknik referans kılavuzuna bakılmalıdır.

Nerelerde kullanılır?

Dewetron TRION3-1820-POWER-4, güç ölçümü ve analizi gerektiren uygulamalar için uygundur. Düşük gerilimli akım kelepçesi ya da doğrudan akım girişi ile enerji izleme, motor testleri ve güç kalitesi analizi gibi çalışmalarda kullanılabilir. Dört fazlı yapısı, üç fazlı bir sistemin gerilim ve akımlarının aynı modülde senkron izlenmesine olanak tanır.

Sisteme entegrasyon ve alternatifler

Dewetron TRION3-1820-POWER-4 modülü, DEWE3 şasilerine takılarak çalışır; örneğin DEWE3-M8s Veri Toplama Ana Ünitesi gibi bir ana ünite içinde diğer TRION3 modülleriyle birlikte kullanılabilir. Hazır güç analizörü olarak yapılandırılmış bir sistem arayanlar DEWE3-A8-PA Güç Analizörü ürününü inceleyebilir. Üretici datasheet’i TRION3-1820-POWER-4 ile aynı ailede TRION3-1810M-POWER-4 modelini de kapsar; bu model 2 MS/s’nin üzerinde, 10 MS/s’ye kadar örnekleme sunar ve ayrı ürün olarak TRION3-1810M-POWER-4 Güç Ölçüm Modülü sayfasında yer alır. Diğer modül seçeneklerini Veri Toplama I/O Modülleri kategorisinde bulabilirsiniz.

Gerilim seviyenize, akım sensörü tipinize ve kanal ihtiyacınıza uygun TRION3-1820-POWER-4 güç ölçüm modülü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
