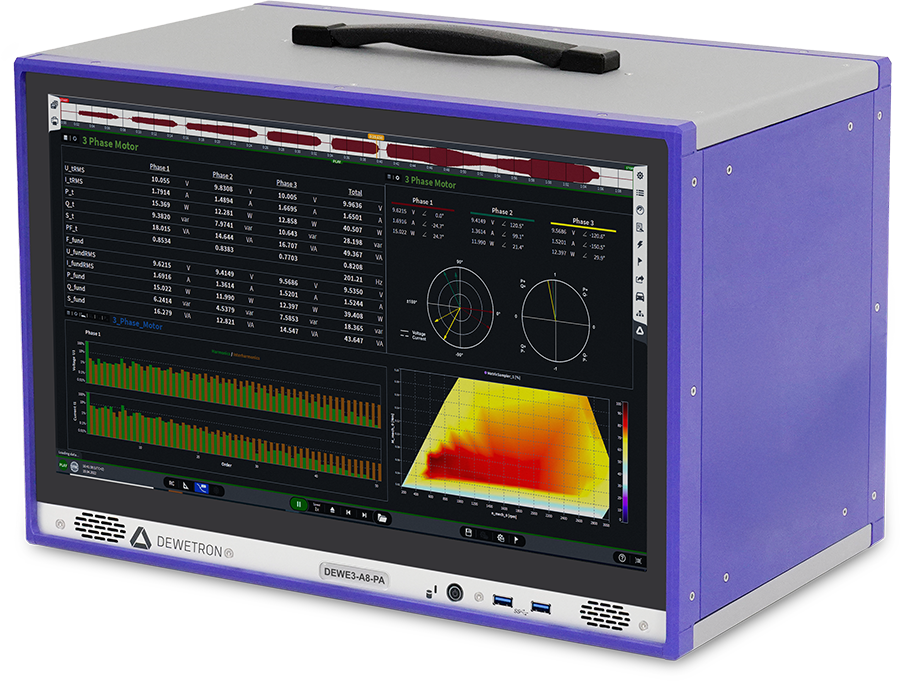

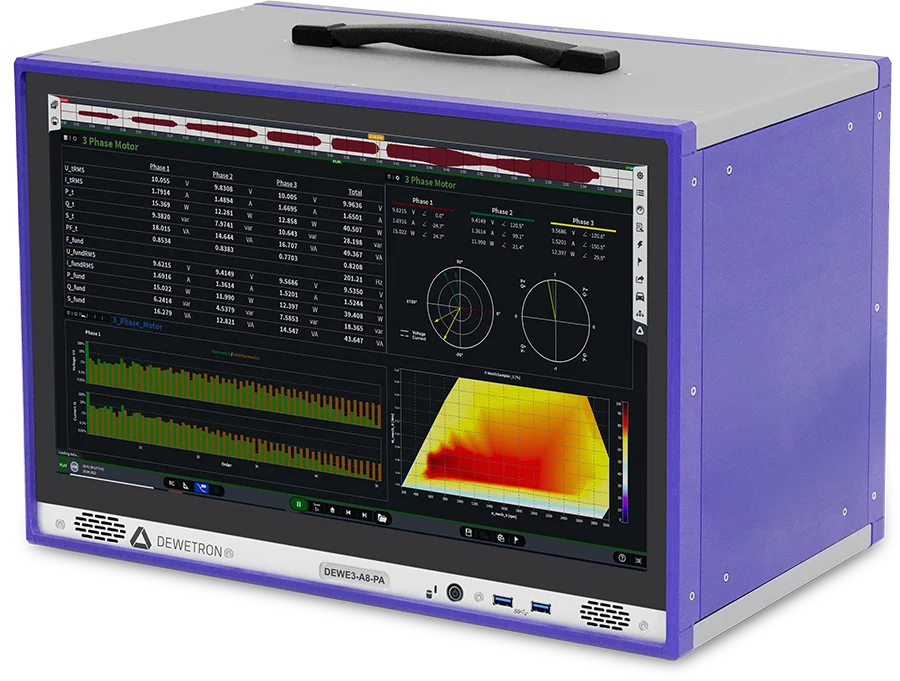

DEWE3-A8-PA Güç Analizörü

DEWE3-A8-PA güç analizörü, Dewetron‘un DEWE3 ailesindeki taşınabilir, hepsi bir arada veri toplama sisteminin güç ölçümüne yönelik sürümüdür. Sekiz adet TRION(3) modül yuvası sayesinde en fazla 16 güç fazı ölçülebilir. Aynı gövdede 18,5 inç dokunmatik ekran, Intel Core i7 işlemcili bir bilgisayar ve çıkarılabilir SSD sürücüler bulunur; ölçüm, kayıt ve görüntüleme tek cihazda toplanır.

DEWE3-A8-PA güç analizörü nasıl çalışır?

Sistem, TRION ve TRION3 serisi ölçüm modüllerinin takıldığı 8 yuva üzerinden sinyal toplar ve özellikle yüksek hızlı TRION3 serisi modüllerle çalışacak şekilde optimize edilmiştir. Üretici, A8-PA sürümünü 16 güç fazına kadar ölçüm yapabilen ve 8 kanallı yedekli sensör beslemesi (±15 V / +9 V) sunan yapı olarak tanımlar. Aynı ailenin A8 ve A12 sürümleri genel amaçlı veri toplama için tasarlanmıştır; A8-PA ise bu platformun güç analizi odaklı varyantıdır.

Öne çıkan özellikler

• Kanal ve faz kapasitesi: 8 TRION(3) modül yuvası, en fazla 16 güç fazı
• Sensör beslemesi: 8 kanallı yedekli besleme, ±15 V / +9 V
• Bilgisayar: Intel Core i7 işlemci; varsayılan 16 GB RAM, yükseltme seçeneğiyle 32 GB
• Ekran: 18,5 inç çok dokunuşlu (multi-touch) ekran
• Veri depolama: 3 çıkarılabilir sürücü bölmesi; veri için 1 TB SSD-PCIe (opsiyonel 2 TB), işletim sistemi için 512 GB SSD (opsiyonel 1 TB)
• Genişleme: TRIONet3 birimleri SYNC arayüzleriyle eklenebilir; diğer cihazlar OXYGEN-NET XR modülleri ile RS-485 veya TRION-CAN üzerinden bağlanabilir

Bağlantılar ve arayüzler

Dewetron DEWE3-A8-PA standart donanımında 4 DisplayPort, 4 USB 2.0 (Type-A), 5 USB 3.2 (Type-A), 1 USB 3.2 (Type-C), birer adet 1 Gbit ve 2,5 Gbit Ethernet, 1 RS-232 (COM) portu, Wi-Fi anteni, EPAD konnektörü ve TRION-SYNC arayüzü bulunur. Ayrıca aksesuarlar için 12 V besleme çıkışı vardır. İsteğe bağlı seçenekler şunlardır:

• 1 adet 10 Gbit Ethernet veya 2 adet ek 2,5 Gbit Ethernet (iki yükseltme birlikte kurulamaz)
• CAN portu (D-SUB-9)
• Dijital G/Ç: 4 sayaçla paylaşımlı 8 dijital giriş (2 enkoder, 2 yukarı/aşağı sayaç) ve 4 dijital çıkış
• 1 programlanabilir frekans çıkışı (10 – 1.000.000 Hz), 2 gelişmiş ve 2 temel sayaç girişi
• GPS senkronizasyonu (anten dahil) ve IRIG/PTP senkronizasyonu
• Linux Ubuntu veya Windows Secure Boot (DoD-ready) işletim sistemi seçenekleri

Bu opsiyonel arayüzler, ilgili seçenek sipariş edilmedikçe cihazda bulunmaz.

Fiziksel ve çevresel değerler

• Besleme: 100 – 240 VAC (maks. 90 – 264 VAC), 600 W güç kaynağı; takılı modüllere bağlı olarak en fazla 460 W güç tüketimi
• Boyutlar (G x D x Y): 456 x 273 x 324,5 mm (ayaksız); modülsüz tipik ağırlık 15 kg
• Çalışma sıcaklığı: 0 °C ile +50 °C; ön ısıtılmış cihazda -20 °C’ye kadar
• Saklama sıcaklığı: -20 °C ile +70 °C
• Nem: %10 – 80, yoğuşmasız
• Sinüs titreşim (EN 60068-2-6): 10 – 150 Hz, 20 m/s²
• Şok (EN 60068-2-27): yarım sinüs, 15 g, 11 ms
• Rastgele titreşim (EN 60721-3-2:2018, Class 2M4): 3 g RMS, her yönde 30 dakika

Nerelerde kullanılır?

DEWE3-A8-PA güç analizörü, güç analizi ile karma sinyal ölçümünün birlikte gerektiği uygulamalara uygundur. Elektrik motorları, inverterler ve güç elektroniği sürücülerinin test edildiği laboratuvar ve saha ölçümlerinde, çok fazlı güç ölçümü ile sayaç ve CAN gibi ek sinyaller birlikte kaydedilebilir. Güç ölçümü için TRION3 serisinde TRION3-1820-POWER-4 Güç Ölçüm Modülü gibi modüller bulunur.

Hangi durumda tercih edilir?

Güç ölçümünün yanında çok sayıda genel amaçlı kanal gerekiyorsa, 64 izole yüksek hızlı kanala kadar ölçeklenen DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi daha uygun olabilir. Dewetron DEWE3-A8-PA ise güç fazı sayısı ve yedekli sensör beslemesi öne çıkan çalışmalar için seçilir. Kategorideki DEWE3-PA8-RM Güç Analizörü de karşılaştırılabilir; tüm seçenekleri Güç Analizörleri kategorisinde inceleyebilirsiniz.

Dewetron DEWE3-A8-PA konfigürasyonunda faz sayısına, modül tiplerine ve opsiyonlara karar vermek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
