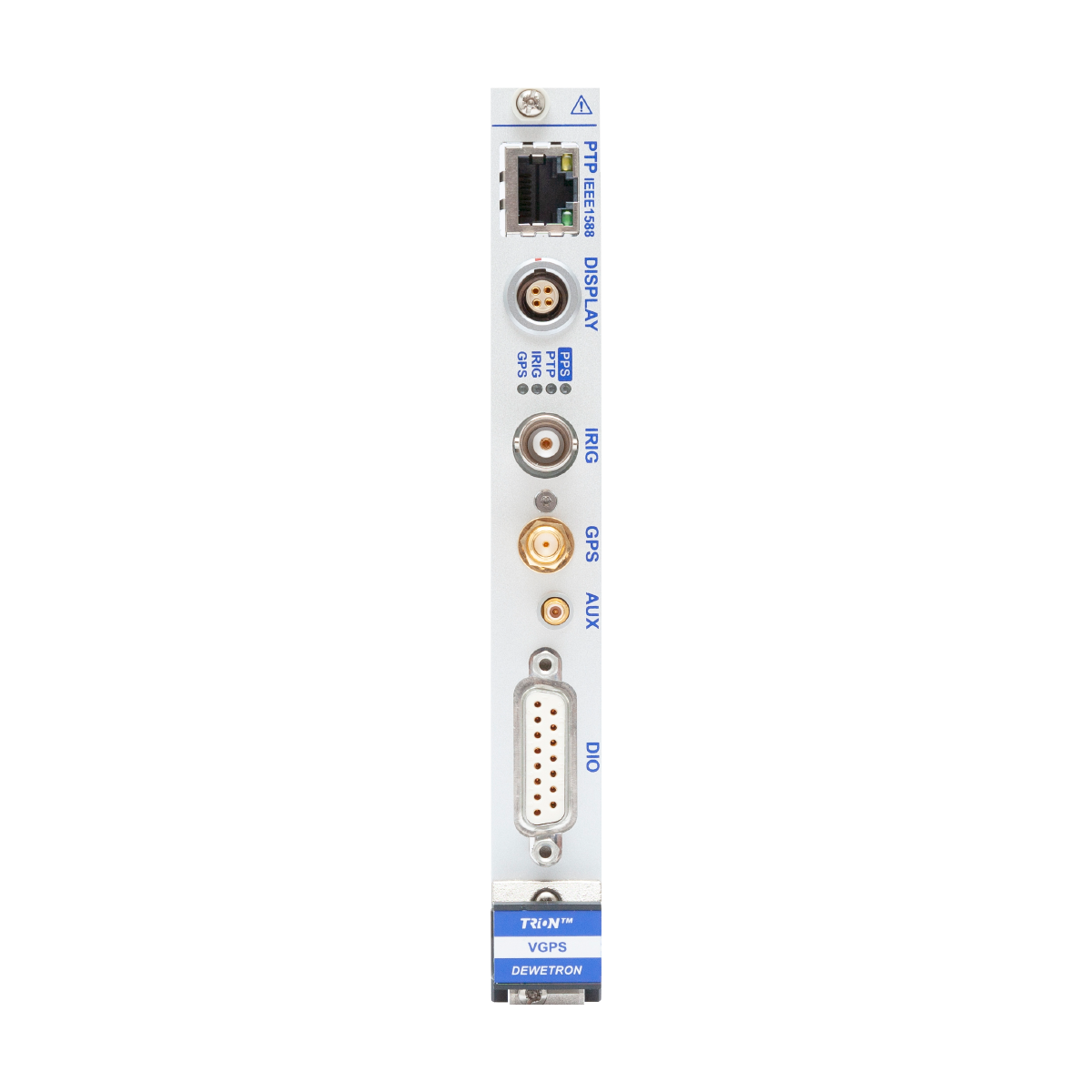

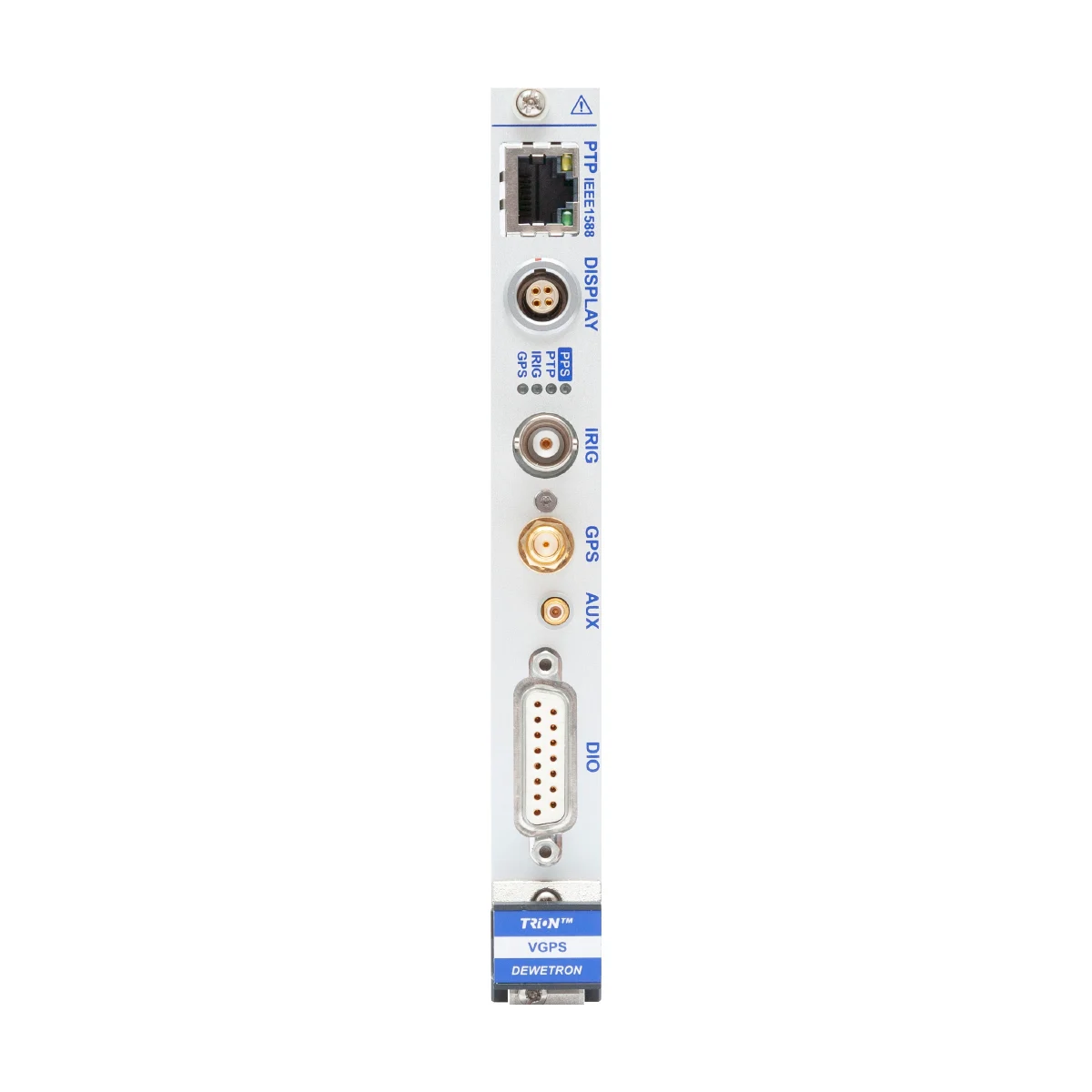

TRION-VGPS-100-V3 Zamanlama ve Senkronizasyon Modülü

TRION-VGPS-100-V3, Dewetron’un TRION serisine ait, 100 Hz GPS alıcısını zamanlama ve senkronizasyon fonksiyonlarıyla aynı modülde birleştiren bir veri toplama modülüdür. Konum, hız ve yer değiştirme verisi üretir; aynı zamanda GPS, IRIG veya PTP kaynağından aldığı zamanla ölçüm sistemini senkronize eder. Modül 1 şasi slotu kaplar ve yalnızca şasinin STAR slotuna (slot 1) takılabilir. Üretici Dewetron datasheet’i bu modülü 20/100 Hz GPS alıcılı bir ailenin parçası olarak tanımlar; 100 Hz yenileme hızı bu varyantı 20 Hz’lik TRION-VGPS-20-V3 modülünden ayırır.

TRION-VGPS-100-V3 ile konum, hız ve zaman nasıl elde edilir?

• GNSS desteği: GPS, SBAS ve GLONASS standart olarak desteklenir; diferansiyel GPS (SBAS: WAAS, EGNOS, MSAS) kullanılabilir
• Yenileme hızı: 100 Hz
• İlk konum tespiti: soğuk başlangıçta tipik olarak 40 saniyenin altında, sıcak başlangıçta tipik olarak 19 saniyenin altında
• Doğruluk: yön doğruluğu tipik 0,1°, hız doğruluğu 0,03 m/s RMS’nin altında, zaman doğruluğu 240 ns (RF veya anten gecikmesinden kaynaklanan sapmalar dahil değildir)
• Hız sınırı: ihracat lisansı nedeniyle 515 m/s; 500 m/s üzerinde mesaj çıkışı etkilenir
• Anten: 5 m kablolu GPS anteni ppakete dahildir; modülde anten girişi SMA soketidir

Datasheet’teki performans değerleri tipik değerlerdir; gerçek sonuçlar uydu geometrisi, atmosferik koşullar, çok yollu yansıma ve girişim kaynaklarına bağlı olarak değişir.

Zaman senkronizasyonu seçenekleri

Modül, senkronize saat bilgisini üç farklı yoldan alabilir.

• GPS: modüldeki alıcı ve anten üzerinden
• IRIG: A veya B kodu, AM ya da DC (A007, A127, B007, B127). AM kod için 0,5 – 10 Vp-p; DC kod için seviye kayması (kenar algılama), TTL/CMOS uyumlu. Giriş empedansı 20 kΩ, izolasyon 350 VDC, konnektör BNC
• PTP / IEEE 1588: PTP versiyon 2 (IEEE Std. 1588-2008), UDP/IPv4 ve Ethernet üzerinden; uçtan uca (end-to-end) ve eşten eşe (peer-to-peer) gecikme mekanizmaları, DHCP ile IP ataması. Programlanabilir düzeltme limiti 10 ns – 500 ms aralığındadır

RJ-45 Ethernet bağlantısı 10/100 Mbit hızındadır ve yalnızca senkronizasyon içindir; bu port üzerinden veri aktarımı yapılamaz. PTP slave konfigürasyonu DHCP gerektiren ağlarda çalışır. Çıkış tarafında IRIG-B DC (B007) ve 10 Hz – 10 MHz aralığında TTL saat sinyali sağlanır. Dört LED etkin senkronizasyon kaynağını ve durumunu gösterir: sürekli yeşil kaynağın seçildiğini ve kararlı çalıştığını, yanıp sönen yeşil (yalnız PPS) iç üretilen PPS’i, kırmızı ise kaynağın seçildiğini ama henüz senkronize olmadığını belirtir.

Dijital G/Ç, sayıcı ve AUX

• 8 dijital giriş/çıkış: CMOS/TTL uyumlu, 100 kΩ zayıf pull-up (+5 V’a), çıkış TTL 20 mA; giriş modunda ±30 VDC, çıkış modunda -0,5 ile +5,5 V aşırı gerilim koruması; çıkışlar kısa devreye karşı korumalı
• 1 gelişmiş sayıcı veya 3 dijital giriş: olay sayma, kapılı sayma, yukarı/aşağı sayma ve enkoder modu (X1, X2, X4); periyot, frekans, darbe genişliği, görev oranı ve kenar aralığı ölçümü; açısal ve doğrusal enkoder ile sıfır işaretli veya işaretsiz, eksik/çift dişli dişli çark sensörü modları
• Sayıcı özellikleri: 32-bit çözünürlük, 80 MHz zaman tabanı, en fazla 10 MHz giriş frekansı, ±30 VDC (100 ms için 50 VPEAK) aşırı gerilim koruması; zaman tabanı doğruluğu arka panele bağlıdır (tipik 10 ppm DEWE2, 2 ppm DEWE3)
• Sensör beslemesi: 5 V (600 mA) ve 12 V (600 mA); sayıcı, dijital G/Ç ile aynı D-SUB-15 soketini paylaşır
• AUX (SMB soket): kamera tetikleme, tetik girişi/çıkışı, ölçüm saati ve programlanabilir saat çıkışı; LVTTL, çıkış 10 mA, ±20 VDC koruma

Genel özellikler

Tipik güç tüketimi 5 W, çalışma sıcaklığı 0 – 50 °C, ağırlık yaklaşık 240 g’dır. Modül kanallar arası değil, giriş tarafında 350 VDC izolasyon sunar.

Nerelerde kullanılır?

GPS tabanlı hız ve konum verisi ile çok kanallı ölçümün zaman damgalarının aynı referansa bağlanması gereken uygulamalarda, örneğin araç üzerinde yol testlerinde veya birden fazla ölçüm sisteminin ortak zamanla çalıştırıldığı dağıtık test düzeneklerinde tercih edilir. Enkoder ve dişli çark girişleri sayesinde aynı modül dönme hızı ve açı ölçümünü de üstlenebilir.

Sisteme entegrasyon

Dewetron TRION-VGPS-100-V3, DEWE3 serisi sistemlerde kullanılan TRION modül ailesinin üyesidir; örneğin DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi veya DEWE3-M8s Veri Toplama Ana Ünitesi ile birlikte düşünülebilir. Modülün STAR slotuna takılması gerektiğinden şasi planlamasında slot 1’in bu modüle ayrılması gerekir. Dewetron TRION-VGPS-100-V3 dışındaki G/Ç seçeneklerini Veri Toplama I/O Modülleri kategorisinde inceleyebilirsiniz.

Test düzeneğinizin senkronizasyon kaynağına ve şasi yapılandırmasına uygun Dewetron TRION-VGPS-100-V3 konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
