TRION3-CAN-FD-4-D CAN Bus Modülü

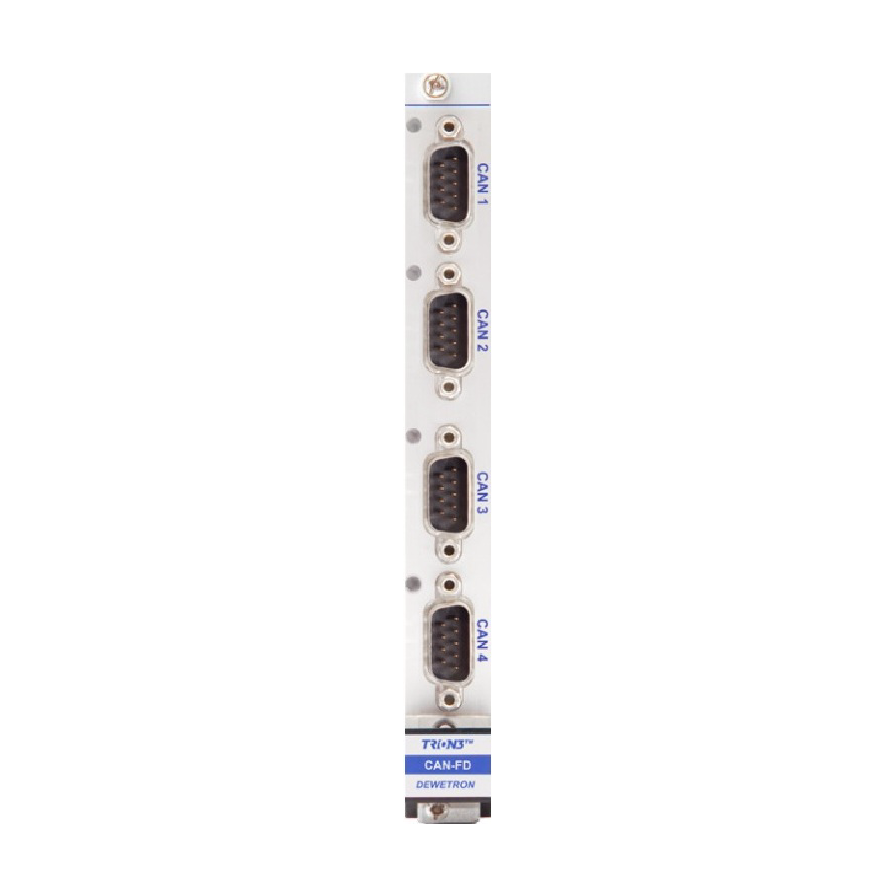

TRION3-CAN-FD-4-D CAN bus modülü, Dewetron TRION3 serisine ait, dört izoleli CAN arayüzü sunan bir veri toplama modülüdür. Her kanal CAN 2.0B, CAN FD ve CAN SIC çalışmasını destekler ve D-SUB-9 konnektörle bağlanır. Dewetron TRION3-CAN-FD-4-D modülünün asıl işlevi, CAN verisini analog ölçüm verisiyle birlikte toplamaktır. Gelen her CAN mesajı, uygulama yazılımına aktarılmadan önce analog örnek sayısına zaman damgasıyla bağlanır. Böylece iki veri türü aynı zaman ekseninde karşılaştırılabilir. Dewetron TRION3-CAN-FD-4-D, şasi içinde 1 slot yer kaplar.

TRION3-CAN-FD-4-D CAN bus modülü ile neler yapılır?

Modül, CAN veri yolundaki mesajları alır, zaman damgalar ve ölçüm yazılımına iletir. Dört kanal ayrı ayrı veri yollarına bağlanabilir. Datasheet’e göre OBDII ve J1939 desteklenir, CAN çıkışı da verilebilir. Dinleme modunda çalışma desteklenir; bu modda veri yoluna müdahale etmeden trafik izlenebilir.

Öne çıkan özellikler

• Protokoller: CAN 2.0B, CAN FD ve CAN SIC (sinyal iyileştirme)
• Fiziksel katman: yüksek hızlı CAN, ISO 11898-2:2024 Annex A; SIC için CiA 601-4
• Veri hızı: klasik CAN’de 5 kbps – 1 Mbps, CAN FD’de 1 Mbps – 8 Mbps
• Zaman damgası: 0,1 µs doğruluk; damga CAN çerçevesinin başlangıcında atanır
• Veri yolu tanılama: kısa devre ve açık devre tespiti ile veri yolu durumu bilgisi
• Sonlandırma: programlanabilir; yüksek empedans veya 120 Ω
• İzolasyon: CANH, CANL ve CAN_GND için 500 VDC
• Koruma: ±50 VDC veri yolu pini arıza koruması, izoleli GND’ye göre ±12 V ortak mod, 8 kV (HBM) ESD koruması
• Alıcı-verici: TCAN1576; iç saat 120 MHz, bit zamanlaması tq 8,33 ns

Veri aktarımı ve senkronizasyon

Alım tarafında tam CAN veri yolu bant genişliği desteklenir. Veri DMA ile aktarıldığından sistem işlemcisi az yüklenir. Gönderim tarafında tipik değer saniyede yaklaşık 1000 veri çerçevesidir; bu yolda kesme tabanlı aktarım kullanılır ve işlemci yükü CAN trafiğiyle orantılı artar. CAN verisi analog veriyle eşzamansız üretilir, ancak her mesaj analog örnek sayısına bağlandığı için modül kusursuz senkronizasyon sağlar. Bu yaklaşım, bir ECU mesajındaki değişimi aynı anda ölçülen gerilim, akım veya gerinim sinyalleriyle ilişkilendirmeyi kolaylaştırır.

Hata tespiti ve sonlandırma

Kısa devre ve açık devre tespiti, kablolama ve konnektör sorunlarını ölçüm sırasında görünür kılar. Programlanabilir sonlandırma ile kanalın veri yolunu 120 Ω ile sonlandırması veya yüksek empedansta kalması yazılımdan seçilebilir; ayrı sonlandırma direnci takmaya gerek kalmaz. İzolasyon, test düzeneği ile araç veya makine veri yolu arasında toprak döngülerini ve potansiyel farklarını sınırlar.

Sensör beslemesi

Modül, harici sensörler için +5 V ve +12 V besleme sunar. Her ikisi de modül başına toplam en fazla 1 A ile sınırlıdır; bu değer dört kanalın toplamı için geçerlidir. Sensör beslemesi hariç tipik güç tüketimi 5 W’tır. D-SUB-9 konnektör standart CAN pin düzenindedir; karşılık soketler ürünle birlikte verilmez.

Nerelerde kullanılır?

Araç ve iş makinesi testlerinde, OBDII ve J1939 trafiğinin analog ölçümlerle birlikte kaydedilmesi gereken düzeneklerde TRION3-CAN-FD-4-D CAN bus modülü kullanılabilir. Birden fazla veri yolunun aynı anda izlenmesi gerektiğinde dört kanal yeterli esneklik sağlar.

Sisteme entegrasyon

Dewetron TRION3-CAN-FD-4-D, TRION3 serisi modüllerin takıldığı sistemlerde çalışır. Analog ölçüm modülleriyle aynı şasiye yerleştirilerek CAN ve analog veri tek sistemde toplanabilir. Örneğin sekiz slotlu DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi veya uzak ölçüm noktalarında TRIONet3 Kompakt Veri Toplama Ön Ünitesi kullanılabilir. Birlikte ölçülecek sinyaller için TRION3-1820-MULTI-4-D Üniversal Giriş Modülü gibi modüller değerlendirilebilir. Diğer seçenekler için Veri Toplama I/O Modülleri kategorisine bakabilirsiniz. Ürün, ölçüm teknolojisi üreticisi Dewetron tarafından geliştirilir.

Veri yolu sayınıza, hız gereksiniminize ve birlikte ölçeceğiniz analog sinyallere uygun TRION3-CAN-FD-4-D CAN bus modülü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
