TRION-2402-dSTG-8-RJ Diferansiyel Giriş Modülü

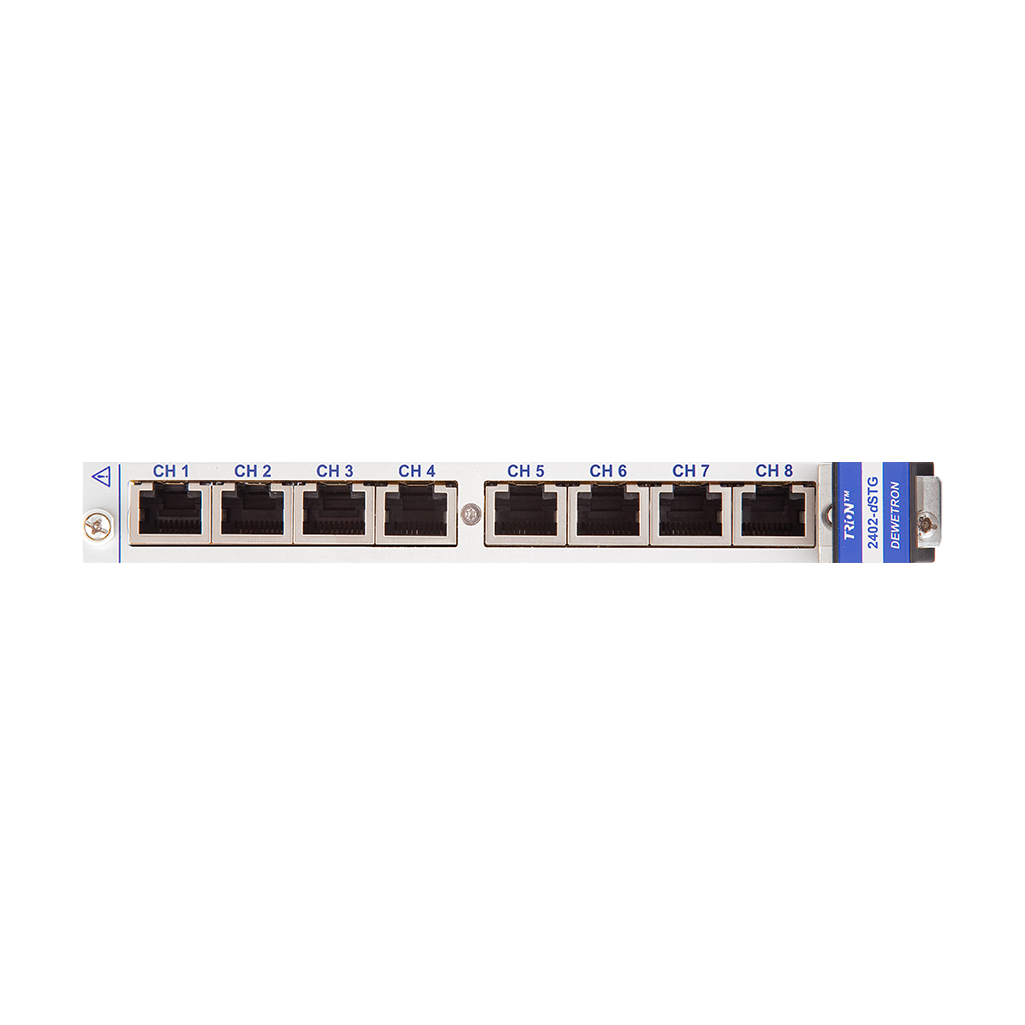

TRION-2402-dSTG-8-RJ diferansiyel giriş modülü, Dewetron TRION serisine ait, her kanalda 24 bit çözünürlük ve 200 kS/s örnekleme hızı sunan 8 kanallı bir evrensel giriş modülüdür. Kanallar RJ-45 soketleriyle sunulur ve her kanal tek uçlu ya da diferansiyel olarak programlanabilir. Dewetron TRION-2402-dSTG-8-RJ modülü gerilim, gerinim ölçer (strain gauge) ve köprü sensörleri, IEPE sensörler ile direnç ve potansiyometre ölçümlerini aynı donanımda toplar; sinyal koşullandırma ve veri toplama işlevi tek modülde yer alır. Şasideki 1 slotu kaplar.

TRION-2402-dSTG-8-RJ diferansiyel giriş modülü ile neler ölçülür?

• Gerilim: ±10 mV, 30 mV, 100 mV, 300 mV, 1 V, 3 V ve 10 V aralıkları
• Köprü sensörleri: 1, 3, 10, 30, 100, 300 ve 1000 mV/V ya da mV/mA aralıkları. Tam köprü (4 veya 6 telli), yarım köprü (3 veya 5 telli, dahili tamamlama), 120 Ω ve 350 Ω için dahili dirençli çeyrek köprü (3 veya 4 telli) ve sabit akım beslemeli 4 telli tam köprü (piezo-rezistif köprü sensörleri) desteklenir.
• IEPE: ±100 mV, 300 mV, 1 V, 3 V ve 10 V aralıkları; sabit 4 mA ±%10 besleme akımı
• Direnç: 10 Ω ile 30 kΩ arasında sekiz aralık; potansiyometre ölçümü
• Akım: harici şönt kullanılarak; aralık şönt değerine bağlıdır

Öne çıkan özellikler

• Gerilim girişinde 1 yıllık doğruluk: okumanın ±%0,02’si ± aralığın %0,02’si ± 20 µV; tipik doğrusalsızlık ±%0,01
• Giriş empedansı 100 MΩ, giriş kutuplama akımı 1 nA’nın altında
• DC veya AC kuplaj (0,16 Hz, 0,5 Hz, 3,4 Hz, 10 Hz); AC kuplajda en fazla 50 V DC
• Programlanabilir besleme gerilimi: 0 – 13,5 VDC (1 mV adım), en fazla 100 mA, modül başına en fazla 8 W; sürekli toprak kısa devresine karşı korumalı
• Programlanabilir besleme akımı: 0,002 – 20 mA DC (1 µA adım)
• İki dahili şönt direnciyle (50 kΩ ve 100 kΩ) şönt kalibrasyonu ve otomatik köprü dengeleme
• Analog anti-aliasing filtresi; örnekleme hızına göre -3 dB frekansı 2,5 kHz, 25 kHz veya 250 kHz
• Kanallar arası faz farkı aynı aralıkta tipik olarak 60 ns’nin altında; 1 kHz’de çapraz karışma 120 dB
• Ortak mod gerilimi ±10 VDC, aşırı gerilim koruması ±50 VDC
• Yaygın tüm TEDS çiplerini destekler

Gürültü ve ölçüm performansı

Datasheet’te 10 V aralığında 1 kS/s örnekleme hızında tipik SNR 112 dB, ENOB 18,3 bit olarak verilir. Aralık küçüldükçe ve örnekleme hızı arttıkça bu değerler değişir; örneğin 10 mV aralığında 1 kS/s için SNR 82 dB, ENOB 13,3 bittir. Tipik THD -97 dB, CMRR ise 50 Hz’de 100 dB, 1 kHz’de 90 dB ve 10 kHz’de 80 dB’dir. Hassas gerinim ölçümlerinde aralık ve örnekleme hızı seçimi bu nedenle birlikte değerlendirilmelidir.

Nerelerde kullanılır?

Dewetron TRION-2402-dSTG-8-RJ modülü, aynı test sırasında yük hücresi, gerinim ölçer, IEPE ivmeölçer ve gerilim sinyallerinin birlikte kaydedildiği çok kanallı yapısal ve mekanik test düzeneklerine uygundur. Her kanalın ayrı programlanabilmesi, farklı sensör tiplerinin tek modülde karışık kullanılmasını mümkün kılar.

Sisteme entegrasyon

Dewetron TRION-2402-dSTG-8-RJ modülü Dewetron DEWE2/DEWE3 şasileri için tasarlanmıştır. DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi ya da DEWE3-M8s Veri Toplama Ana Ünitesi gibi sistemlerde slot kullanılarak takılır. Datasheet, DEWE2 şasisinde şasinin azami güç beslemesinin dikkate alınmasını önerir; tipik güç tüketimi gerilim ve IEPE modunda 7 W, 350 Ω tam köprüde (5 V / 10 V) 7 W / 9,5 W, 120 Ω çeyrek köprüde (5 V) 8 W’tır. Bağlı sensör yokken köprü moduna geçilirse tüketim 11,5 W’a çıkar; giriş açıkken köprü moduna geçilmemelidir. MSI adaptörleri desteklenmez. Ağırlığı yaklaşık 200 g’dır.

RJ-45 soket pin düzeni EXC-, SENSE-, IN+, R+, TEDS, IN-, EXC+ ve SENSE+ şeklindedir. Soketlere uyan konektörler ürünle birlikte gelmez; isteğe bağlı olarak RJ-45’ten açık uca 5 m’lik kablo (TRION-CBL-RJ-OE-05-00) ve RJ-45’ten BNC sokete 1 m’lik kablo (TRION-CBL-RJ-BNC-01-00) bulunur. Aynı modül LEMO 0B soketli TRION-2402-dSTG-8-L0B versiyonuyla da sunulur. Üretici Dewetron‘dur.

Daha çok sensör tipini tek modülde toplamak isterseniz TRION-2402-MULTI-8-L0B Üniversal Giriş Modülü, diğer seçenekler için Veri Toplama I/O Modülleri kategorisine bakabilirsiniz.

Dewetron TRION-2402-dSTG-8-RJ sensörü tipleriniz ve kanal sayınıza uygun TRION-2402-dSTG-8-RJ diferansiyel giriş modülü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
