TRION3-2420-LV-6-BNC Analog Giriş Modülü

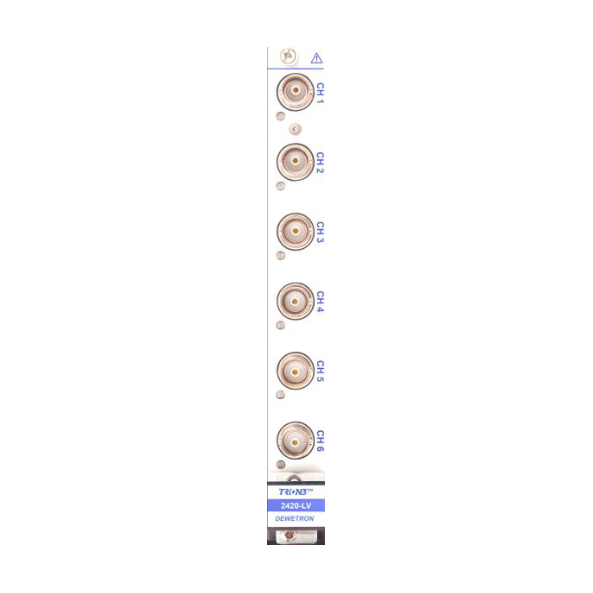

TRION3-2420-LV-6-BNC analog giriş modülü, Dewetron’un TRION3 serisine ait, altı izole analog kanala sahip bir gerilim giriş modülüdür. Her kanal 24-bit çözünürlük ve 2 MS/s örnekleme hızıyla çalışır; giriş aralığı ±2 mV ile ±100 V arasında serbestçe programlanabilir. Dewetron TRION3-2420-LV-6-BNC modülü tek şasi slotu kaplar ve sinyaller BNC konnektörlerle bağlanır. Aynı kartta ayrıca 1 MHz’e kadar analog filtre, ayarlanabilir dijital filtreler ve bağlantılı bir sayıcı kanalı bulunur.

TRION3-2420-LV-6-BNC analog giriş modülü neleri ölçer?

• Gerilim: ±2 mV ile ±100 V arasında serbestçe programlanabilir aralıklar
• Akım: harici şönt kullanılarak
• Sayıcı girişi: CH1’e bağlı tek sayıcı; olay sayma, frekans ve darbe genişliği ölçümü, 100 MHz zaman tabanı, tetik seviyesi aralığın %70’i. Kullanılabilen sayıcı fonksiyonları kullanılan uygulama yazılımına bağlıdır.

Girişler izoledir. Giriş empedansı 1 MΩ // 90 pF, giriş kaçak akımı 1 nA’nın altındadır. Her kanal DC veya AC olarak kuplajlanabilir; AC kuplajda yüksek geçiren filtre 0,16 Hz ile 100 Hz arasında serbestçe ayarlanır.

Öne çıkan özellikler

• 6 analog kanal, kanal başına 2 MS/s ve 24 bit çözünürlük
• Sigma-Delta tipi, çok dik kesimli anti-aliasing filtresi; FIR tipi otomatik filtre gecikmesi telafisi
• Kanal–kanal ve kanal–şasi arasında 1500 VPeak izolasyon gerilimi
• Girişte ±300 VDC aşırı gerilim koruması
• Aynı aralık ve filtre ayarında kanallar arası tipik faz farkı 10 ns’nin altında
• Tipik doğrusalsızlık 50 ppm’in altında
• Gerilim modunda 10 W güç tüketimi

Filtreleme ve doğruluk

Analog anti-aliasing katmanı 2. mertebe Bessel karakteristiğindedir ve 100 kHz, 333 kHz veya 1 MHz kesim frekansları otomatik seçilir. Bunun üzerine dijital alçak geçiren filtre 1 Hz ile 600 kHz arasında serbestçe ayarlanabilir ya da kapatılabilir; karakteristik Bessel veya Butterworth, mertebe 2, 4, 6, 8 veya 10 olarak seçilir. AUTO ayarında filtre, örnekleme hızının %30’unda 8. mertebe Bessel olarak çalışır.

10 V ve altı aralıklarda, DC ile 1 kHz arasında doğruluk okunan değerin ±%0,02’si, aralığın ±%0,02’si ve ±20 µV’dir (1 yıllık doğruluk, 23 °C ±5 °C). Frekans arttıkça bu değer gevşer: 1 kHz–10 kHz arasında okunan değerin ±%0,1’i, 10 kHz–100 kHz arasında ±(%0,015 × f) olur.

10 V üzerindeki aralıklarda giriş bölücü devreye girer ve doğruluk değerleri farklıdır. Tipik kazanç kayması 10 ppm/°C, 100 mV aralığında 0–10 Hz bandındaki tipik giriş gürültüsü 0,5 µVPP’dir. Aynı aralıktaki tipik THD, 1 kHz temel frekansta −109 dB’dir. Ortak mod bastırma 10 V’a kadar aralıklarda 50 Hz’de tipik 135 dB, 10 V üzerindeki aralıklarda 87 dB’dir.

Şasi ve veri aktarımı

Dewetron TRION3-2420-LV-6-BNC, DEWE3 şasilerinde çalışacak biçimde tasarlanmıştır. DMA aktarımında altı analog kanal için en fazla 36 MB/s, sayıcı için en fazla 16 MB/s veri hızı verilir. Modülde 512 MB’lık dahili veri tamponu bulunur. Çalışma sıcaklığı 0 ile +45 °C, saklama sıcaklığı −20 ile +70 °C arasındadır. EN 61010-2-30’a göre toprağa karşı anma giriş gerilimi 33 VRMS, 46,7 VPEAK ve 70 VDC’dir; ölçüm düzeneğini kurarken bu değer dikkate alınmalıdır.

Nerelerde kullanılır?

TRION3-2420-LV-6-BNC analog giriş modülü, çok kanallı gerilim ve akım ölçümünün yüksek örnekleme hızıyla yapılması gereken uygulamalar için uygundur. Yüksek hızlı gerilim sinyallerinin yakalandığı güç elektroniği ve motor sürücü testleri gibi işlerde kullanılabilir. İzolasyon ve geniş gerilim aralığı, endüstriyel test ve ölçüm düzeneklerinde farklı seviyelerdeki sinyallerin aynı kartta toplanmasını kolaylaştırır.

Sisteme entegrasyon ve varyantlar

Dewetron TRION3-2420-LV-6-BNC modülü, Dewetron DEWE3 platformunun bir parçasıdır; örneğin DEWE3-A8 hepsi bir arada veri toplama sistemi gibi şasilere takılır. Aynı TRION3-24xx ailesinde örnekleme hızı ve giriş tipi farklı varyantlar vardır. 200 kS/s örnekleme hızı yeterliyse TRION3-2402-LV-6-BNC analog giriş modülü, IEPE sensör bağlanacaksa 2 MS/s hızındaki TRION3-2420-ACC-6-BNC analog giriş modülü tercih edilebilir. Analog çıkışlı sürüm ayrı bir ürün olarak sunulur. Diğer kartlara veri toplama I/O modülleri kategorisinden ulaşabilirsiniz.

Ölçüm kanallarınıza ve şasi yapılandırmanıza uygun TRION3-2420-LV-6-BNC analog giriş modülü seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
