TRION-POWER-SUB-CT Güç Ölçüm Alt Modülü

TRION-POWER-SUB-CT güç ölçüm alt modülü, Dewetron TRION serisi güç ölçüm ve alt modül destekli giriş kartlarına takılan, tek kanallı bir akım giriş alt modülüdür. D-SUB-9 konnektör üzerinden akım sinyali alır, dört ayrı giriş aralığı sunar ve DC ile 5 MHz arasında bant genişliğine sahiptir. Alt modül olarak tasarlandığı için şasi slotu işgal etmez; taşıyıcı karttaki giriş kanalının yapısını değiştirerek ölçüm konfigürasyonunu ihtiyaca göre şekillendirmenizi sağlar.

TRION-POWER-SUB-CT güç ölçüm alt modülü neyi ölçer?

Dewetron TRION-POWER-SUB-CT modülü akım girişidir; dört aralıktan biri seçilerek kullanılır:

• 1 Arms: ±2 A tepe
• 0,5 Arms: ±1 A tepe
• 0,25 Arms: ±0,5 A tepe
• 0,1 Arms: ±0,2 A tepe

Giriş doğrudan bir şönt ya da gerilim girişi değildir; akım sinyali, uygun bir izole akım sensörü üzerinden verilir. Datasheet, PA-IT-xxx-S veya PA-IN-xxx-S serisi akım sensörlerini desteklenen sensörler olarak belirtir. Bu sensörlerin beslemesi için DEWE3-PA8 serisi veya DW2-CLAMP-DC-POWER-8 (Clamp Supply Box) gerekir.

Öne çıkan özellikler

• -3 dB bant genişliği 5 MHz; ölçüm DC’den başlar
• DC doğruluğu: okumanın ±%0,02’si ± aralığın %0,02’si (sıfırlama yapılmazsa ±50 µA); 1 yıllık doğruluk, 23 ±5 °C
• 0,5 Hz – 10 kHz: okumanın ±%0,03’ü; 10 kHz – 500 kHz: okumanın ±(%0,006 × f)’i (f kHz cinsinden)
• Kazanç kayması tipik 10, en fazla 20 ppm/°C; ofset kayması tipik 0,5, en fazla 2,5 µA/°C
• Tipik THD -95 dB; tipik CMRR 50 Hz’de >100 dB, 100 kHz’de 70 dB
• Ortak mod gerilimi ±10 V; giriş direnci 500 mΩ
• Aşırı akım dayanımı: sürekli ±1,3 Arms; 1 saniye için 4 A tepe veya 2 Arms
• TEDS desteği ile sensör tanıma ve yapılandırma kolaylığı

Sinyal gürültü oranı, örnekleme hızına ve aralığa göre değişir. Datasheet’teki tipik değerlere göre 1 A aralığında 1 kS/s örnekleme hızında SNR 120 dB, efektif bit sayısı (ENOB) 19,6 bittir. 100 kS/s’de aynı aralık için SNR 102 dB, ENOB 16,7 bit; 0,1 A aralığı için ise 89 dB ve 14,5 bit değerleri verilir. Örnekleme hızı 10 MS/s’ye çıktığında 1 A aralığında SNR 82 dB, ENOB 13,4 bittir. Düşük aralıklarda gürültü tabanı küçüldüğü için küçük akımlar ayrıntılı izlenebilir.

Güvenlik ve izolasyon

Dewetron TRION-POWER-SUB-CT galvanik olarak izole değildir. Datasheet, modülün yalnızca gerekli güvenlik kategorisine uygun, izole akım sensörleriyle kullanılması gerektiğini açıkça belirtir. Bu nedenle ölçüm zincirinde izolasyon ve güvenlik sorumluluğu, bağlanan akım sensörüne aittir. Yüksek gerilimli hatlarda doğrudan bağlantı için izoleli akım alt modüllerini (ör. TRION-POWER-SUB-CUR serisi) değerlendirmek gerekir.

Sisteme entegrasyon

Alt modül, TRION(3)-18xx-POWER-4, TRION(3)-1810-HV-8 ve TRION3-1810x-SUB-8 taşıyıcı kartlarına takılır. Taşıyıcıya göre örnekleme hızı ve çözünürlük farklıdır: TRION(3)-1810-HV ve TRION3-1810-SUB-8 kartlarında 100 S/s – 1 MS/s aralığında 24-bit, TRION(3)-1820-POWER kartında 100 S/s – 2 MS/s aralığında 24-bit çalışır. TRION3-1810M-POWER kartında ise 2 MS/s’ye kadar 24-bit, 2–10 MS/s arasında 18-bit çözünürlük elde edilir. Üretici, modülün tam bant genişliğinden yararlanmak için ağırlıklı olarak TRION3-1810M-SUB-8 Üniversal Giriş Modülünü önerir. Güç ölçümü odaklı sistemlerde TRION3-1820-POWER-4 Güç Ölçüm Modülü ve TRION3-1810M-POWER-4 Güç Ölçüm Modülü de taşıyıcı olarak değerlendirilebilir.

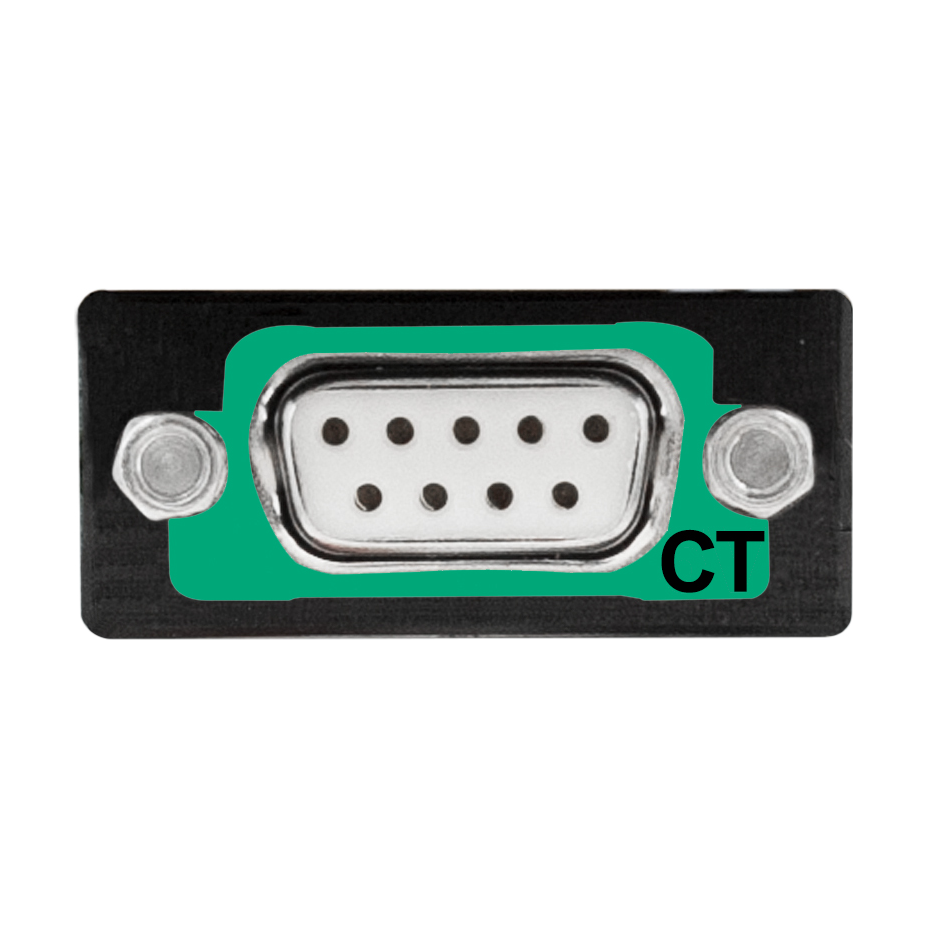

Bağlantı D-SUB-9 konnektör ve bir adaptör kablosu üzerinden yapılır. Pin düzeninde TEDS pin 1’de, IN+ pin 2’de, GND pin 4’te, IN- pin 7’dedir; diğer pinler boştur. TEDS desteği sayesinde uygun sensörler sistem tarafından tanınabilir. Üretici, Dewetron, bu alt modülleri TRION taşıyıcı kartlarıyla bireysel giriş konfigürasyonları oluşturmak için sunar.

Geniş bant genişliği, hızlı anahtarlamalı sinyallerin akım dalga biçiminin izlenmesine olanak tanır.

Ne zaman tercih edilir?

TRION-POWER-SUB-CT güç ölçüm alt modülü, akım sinyali zaten izole bir sensörden geliyorsa ve 5 MHz’e kadar bant genişliğinden yararlanmak istiyorsanız uygun bir seçimdir. Doğrudan izolasyon gerektiren bir ölçüm yapılacaksa izoleli akım alt modülleri daha uygundur. Diğer giriş seçenekleri için veri toplama I/O modülleri kategorisini inceleyebilirsiniz.
