İvmeölçerler (Akselerometre)

İvmeölçer (Akselerometre) Nedir?

İvmeölçer (akselerometre), bir cismin doğrusal ivmesini ölçen elektromekanik bir sensördür. Ölçüm birimi genellikle yerçekimi ivmesi cinsinden g (1 g ≈ 9,81 m/s²) veya doğrudan m/s² olarak ifade edilir. Sensör, algıladığı ivmeyi orantılı bir elektriksel sinyale (gerilim, yük ya da akım) dönüştürür ve bu sinyal veri toplama sistemleri veya izleme cihazları tarafından değerlendirilir.

Pratikte bir ivmeölçer iki temel büyüklüğü yakalar: titreşim (periyodik, salınımlı ivme) ve şok (kısa süreli, yüksek genlikli ivme darbesi). Aynı sensör aileleri, yapıya bağlı olarak sabit (statik) ivmeyi (örneğin eğim ya da yerçekimi bileşeni) da ölçebilir. Bu sayede ivmeölçerler, makine sağlığı izlemeden yapısal titreşim analizine, çarpışma (crash) testinden koltuk konforu ve insana etki eden titreşim ölçümüne kadar geniş bir yelpazede kullanılır.

Bir ivmeölçerin ne işe yaradığını belirleyen unsur; ölçüm prensibi, frekans bandı, ölçüm aralığı ve çıkış tipidir. Doğru sensör seçimi, ölçülen fiziksel olayın (titreşim mi, şok mu, statik ivme mi) karakterine ve test ortamının koşullarına göre yapılır. Bu sayfa, ivmeölçer tiplerini, çalışma prensiplerini ve seçim kriterlerini mühendislik bakış açısıyla özetler.

İvmeölçer Tipleri ve Sınıflandırma

İvmeölçerler farklı kriterlere göre sınıflandırılır. En yaygın ayrım, algılama prensibi ve frekans yanıtı üzerinedir.

• Piezoelektrik (IEPE / ICP tipi) ivmeölçerler: Piezoelektrik kristalin gerilme altında yük üretmesi esasına dayanır. IEPE (Integrated Electronics Piezo-Electric) sensörlerde sinyal koşullama elektroniği sensörün içine gömülüdür; sabit akım kaynağıyla beslenir ve düşük empedanslı gerilim çıkışı (mV/g) verir. Dinamik olayları (titreşim, şok) yüksek frekanslara kadar ölçerler, ancak yüksek geçiren (high-pass) davranışları nedeniyle statik/DC ivmeyi ölçemezler.
• MEMS DC ivmeölçerler: Mikro işlenmiş yapı (MEMS) ve genellikle Wheatstone köprüsü esasına dayanır. Bu sensörler DC’ye kadar (0 Hz) ölçüm yapabildiğinden hem statik ivmeyi (eğim, yerçekimi) hem de düşük frekanslı titreşimi yakalarlar. Frekans bantları IEPE’ye göre daha dar, ancak düşük frekans performansları üstündür. Çarpışma testleri, koltuk konforu ve yapısal düşük frekans ölçümleri için tercih edilir.
• Yük (charge / PE) çıkışlı ivmeölçerler: Gömülü elektronik içermeyen klasik piezoelektrik sensörlerdir; yüksek empedanslı yük çıkışı (pC/g) verirler ve harici bir yük yükselteci (charge amplifier) gerektirir. Elektroniği içermedikleri için çok yüksek sıcaklıklarda çalışabilirler.
• Sismik / yüksek duyarlıklı ivmeölçerler: Çok küçük genlikli titreşimleri (yapısal izleme, zemin/bina titreşimi) ölçmek için tasarlanmış, yüksek duyarlılıklı IEPE sensörlerdir.

Bir başka ayrım eksen sayısına göredir: tek eksenli sensörler tek yöndeki ivmeyi, üç eksenli (triaxial) sensörler X-Y-Z eksenlerindeki ivmeyi eşzamanlı ölçer. Ölçülecek olayın yönsel karakteri belirsizse üç eksenli sensör tercih edilir.

Çalışma Prensibi

Temel çalışma prensibi, bilinen bir sismik kütlenin (m) ivme altında oluşturduğu kuvvetin (F = m·a) algılanmasıdır. Piezoelektrik tipte bu kuvvet kristali sıkıştırır ve orantılı bir elektrik yükü doğurur; MEMS köprü tipinde ise kütlenin yer değiştirmesi köprü direncini değiştirerek gerilim çıkışı üretir.

Sensörün en kritik parametresi duyarlılık (sensitivity) olup, birim ivme başına üretilen çıkışı ifade eder: IEPE sensörlerde mV/g, yük çıkışlı sensörlerde pC/g. Yüksek duyarlılık, düşük genlikli sinyallerin daha iyi çözünmesini sağlar; buna karşılık yüksek duyarlıklı sensörler genellikle daha dar bir ölçüm aralığına sahiptir. Bu ters ilişki (duyarlılık ↔ ölçüm aralığı), sensör seçiminin merkezindeki dengedir.

Frekans yanıtı da davranışı belirler: IEPE sensörler bir alt kesim frekansının (high-pass) altında ölçüm yapamazken, MEMS DC sensörler 0 Hz’e kadar iner. Üst frekans sınırı ise sensörün rezonans frekansı ve montaj yöntemiyle sınırlıdır.

İvmeölçer Nasıl Seçilir?

Doğru sensör seçimi için aşağıdaki kriterler değerlendirilmelidir:

• Ölçüm aralığı (g): Beklenen maksimum ivmeyi kapsamalı. Titreşim izleme için birkaç g yeterliyken, şok ve çarpışma testleri onlarca ila binlerce g gerektirebilir.
• Frekans bandı: Ölçülecek olayın frekans içeriğini kapsamalı. Statik/çok düşük frekans için MEMS DC, geniş bantlı dinamik ölçüm için IEPE uygundur.
• Duyarlılık ve çözünürlük: Küçük sinyaller için yüksek mV/g; geniş aralık için düşük duyarlılık. İkisi arasındaki denge uygulamaya göre kurulur.
• Eksen sayısı: Tek yönlü olay için tek eksenli, çok yönlü/belirsiz olay için üç eksenli.
• Çıkış / arayüz: IEPE (mV/g), yük (pC/g + charge amplifier), 4-20 mA endüstriyel transmitter çıkışı veya USB gibi dijital arayüzler. Mevcut veri toplama altyapısıyla uyumlu olmalı.
• Kütle etkisi (mass loading): Sensör kütlesi, hafif yapılarda ölçülen titreşimi bozabilir. Test yapısına göre mümkün olan en hafif sensör seçilmelidir.
• Ortam koşulları: Çalışma sıcaklığı, nem, koruma sınıfı (örn. IP68) ve kimyasal maruziyet. Endüstriyel ortamlarda korumalı gövde ve uygun kablolama gerekir.
• Montaj ve topraklama: Vidalı, yapıştırmalı veya manyetik montaj üst frekans sınırını etkiler; izolasyonlu montaj toprak döngüsü gürültüsünü azaltır.

Uygulama Sektörleri

İvmeölçerler geniş bir sektör yelpazesinde kullanılır:

• Otomotiv ve ulaşım: Çarpışma (crash) testleri, yapısal dayanım, sürüş konforu ve koltuk titreşimi.
• Makine ve endüstriyel bakım: Dönen ekipmanlarda titreşim tabanlı durum izleme, kestirimci bakım ve makine koruma.
• Havacılık ve savunma: Yapısal titreşim, şok ve çevresel test.
• İnşaat ve yapısal izleme: Bina, köprü ve zemin titreşimlerinin sismik sensörlerle takibi.
• İş sağlığı ve ergonomi: İnsana etki eden el-kol ve tüm-vücut titreşiminin (koltuk tipi sensörlerle) ölçümü.
• Ar-Ge ve laboratuvar: Modal analiz, ürün doğrulama ve titreşim karakterizasyonu.

Marmatek’in Ses ve Titreşim / İvmeölçer Çözümleri

Titreşim, şok ve akustik ölçümü için IEPE ve MEMS DC ivmeölçerler ile analiz sistemleri:

IEPE (AC) İvmeölçerler ve Vibrasyon Sensörleri

• 7109A AC IEPE Şok İvmeölçer: ±5.000 g-±20.000 g aralığında, vida montajlı minyatür IEPE şok ivmeölçer.
• 7120A Tek Eksenli AC Minyatür İvmeölçer: 4 gr ağırlığında, modal analiz için yüksek performanslı IEPE ivmeölçer.
• KB12VD IEPE Tek Eksenli Sismik İvme Sensörü: DIN 4150-2/3; düşük frekanslı sismik ölçüm ve bina titreşimi için hassas piezo sensör.
• KS963B100-S IEPE 3 Eksenli Koltuk Tipi İvmeölçer: ISO 8041/2631 uyumlu, tüm-vücut titreşimi için 3 eksenli koltuk tipi ivmeölçer.
• MVT420 Vibrasyon Transmitteri: ISO 10816/20816 uyumlu, annular shear mode endüstriyel vibrasyon transmitteri.
• MVT425 Ekonomik Vibrasyon Transmitteri: 10-1000 Hz (500-5000 RPM) devir aralığı için ekonomik vibrasyon transmitteri.
• MVS101 Endüstriyel Titreşim Sensörü: Annular shear mode teknolojili ekonomik endüstriyel titreşim sensörü.
• MVS101 Endüstriyel Vibrasyon Sensörü – 80g: Annular shear mode, 80 g ölçüm aralıklı ekonomik endüstriyel vibrasyon sensörü.

MEMS (DC) İvmeölçerler

• 606M1 MEMS Koltuk Tipi İvme Sensörü: ISO 2631-1/8041’e göre tüm-vücut titreşimini karakterize etmek için koltuk tipi MEMS sensör.
• 1203 3 Eksenli Aşırı Yük Korumalı İvmeölçer: Araç darbe ve yol testi için kompakt, üç eksenli aşırı yük korumalı ivmeölçer.
• 1201 / 1201F Tek Eksenli DC İvmeölçer: Oto güvenlik ve çarpışma testlerinin en yaygın tek eksenli DC ivmeölçeri.
• 53 / 53A 3 Eksenli İvmeölçer: Çarpışma testlerinde ezilme bölgesine uygun üç eksenli ivmeölçer.
• 64B Crash Test İvmeölçer: Geniş dinamik aralık ve kararlılık sunan piezoresistif MEMS crash test ivmeölçeri.
• 4332M3 3 Eksenli İvmeölçer (IP68, 4-20 mA): Korozyona dayanıklı paslanmaz çelik, ±2 g-±20 g, 4-20 mA çıkışlı 3 eksenli ivmeölçer.
• 4630 ultra-stable Üç Eksenli İvmeölçer: Gürültüsüz, ±2 g-±200 g, statik+dinamik ölçen anotlanmış alüminyum 3 eksenli ivmeölçer.
• 4602 ultra-stable DC İvmeölçer: ±2 g-±500 g, olağanüstü termal kararlılık sunan kompanze DC ivmeölçer.
• 4033 Ekonomik 3 Eksenli DC İvmeölçer: 0-200 Hz bant genişliği, ±2 g-±6 g, alüminyum muhafazalı ekonomik 3 eksenli DC ivmeölçer.
• 4020 / 4030 2-3 Eksenli DC İvmeölçer: 0-200 Hz, ±2 g-±6 g; çift veya üç eksenli ekonomik DC ivmeölçer.
• XL403A Yüksek Doğruluklu İvmeölçer: Küçük boyut ve geniş besleme gerilimiyle zorlu uygulamalara uygun yüksek doğruluklu ivmeölçer.

Akustik Analizör ve Yapı/Makine İzleme

• Nor145 Ses Seviye Ölçer / Akustik Analizör (Norsonic): Preamplifikatör ve ölçüm mikrofonuyla birlikte kullanılan hassas ses ve titreşim analizörü.

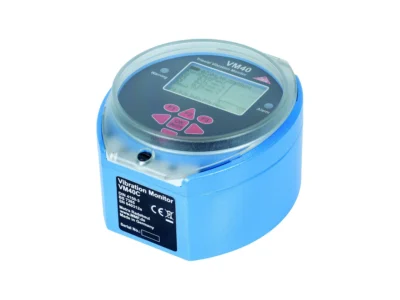

• VM40C Yapısal Vibrasyon İzleme Cihazı: DIN 4150-3/BS7385 uyumlu, üç eksenli yapısal titreşim ölçüm ve izleme cihazı.
• VS1x Vibrasyon Sivici (USB): Programlanabilir tepe (peak) ve RMS izlemeli, frekans domeninde çalışan USB titreşim sivici.

Sıkça Sorulan Sorular

İvmeölçer ne işe yarar?

İvmeölçer, bir cismin ivmesini ölçerek titreşim, şok ve statik ivme (eğim/yerçekimi) gibi mekanik olayları elektriksel sinyale çevirir. Makine durum izleme, yapısal titreşim analizi, çarpışma testi ve ergonomik titreşim ölçümü gibi uygulamalarda kullanılır.

IEPE ile MEMS DC ivmeölçer arasındaki fark nedir?

IEPE (piezoelektrik) ivmeölçerler dinamik olayları (titreşim, şok) geniş bir frekans bandında ölçer ancak statik/DC ivmeyi ölçemez. MEMS DC ivmeölçerler ise 0 Hz’e kadar inerek hem statik ivmeyi hem düşük frekanslı titreşimi ölçer; frekans bantları IEPE’ye göre daha dardır.

İvmeölçer seçerken nelere dikkat edilmeli?

Ölçüm aralığı (g), frekans bandı, duyarlılık/çözünürlük, eksen sayısı, çıkış/arayüz tipi, sensör kütlesinin ölçülen yapıya etkisi ve ortam koşulları (sıcaklık, koruma sınıfı) değerlendirilmelidir. Statik ölçüm gerekiyorsa MEMS DC, geniş bantlı dinamik ölçüm gerekiyorsa IEPE tercih edilir.

İvmeölçerin duyarlılığı (sensitivity) ne anlama gelir?

Duyarlılık, birim ivme başına sensörün ürettiği çıkıştır; IEPE sensörlerde mV/g, yük çıkışlı sensörlerde pC/g cinsinden verilir. Yüksek duyarlılık küçük sinyallerin daha iyi çözünmesini sağlar, ancak genellikle ölçüm aralığını daraltır.

İvmeölçer nasıl kalibre edilir?

İvmeölçerler, bilinen bir referans ivmenin (genellikle sabit frekans ve genlikte titreşim üreten bir sarsıcı/shaker ile) sensöre uygulanıp çıkışının referans sensörle karşılaştırılması yoluyla kalibre edilir. Duyarlılık değeri periyodik olarak doğrulanmalı; kritik ölçümlerde izlenebilir (traceable) kalibrasyon tercih edilmelidir.

İvmeölçer arızası nasıl anlaşılır?

Beklenenden sapan, sıfır kayması (DC offset) gösteren veya aşırı gürültülü sinyaller; frekans yanıtındaki bozulmalar; kablo/konnektörde kopukluk ve duyarlılığın referans değerden uzaklaşması arıza belirtileridir. IEPE sensörlerde besleme öngerilimi (bias voltage) ölçümü sağlık kontrolü için kullanılır.

Tek eksenli mi yoksa üç eksenli ivmeölçer mi seçmeliyim?

Ölçülecek titreşim tek ve bilinen bir yönde ise tek eksenli sensör yeterlidir. Titreşimin yönü belirsizse veya X-Y-Z eksenlerinin eşzamanlı ölçülmesi gerekiyorsa üç eksenli (triaxial) sensör tercih edilmelidir.

Endüstriyel ortamda hangi ivmeölçer çıkışı tercih edilmeli?

Uzun kablo mesafesi ve gürültülü endüstriyel ortamlarda 4-20 mA çıkışlı vibrasyon transmitterleri gürültüye karşı dayanıklıdır ve PLC/SCADA sistemlerine kolay entegre olur. Yüksek çözünürlüklü dinamik analiz gerektiğinde ise IEPE sensör ve uygun veri toplama sistemi tercih edilir.
