TRION-SUB-600V Güç Ölçüm Alt Modülü

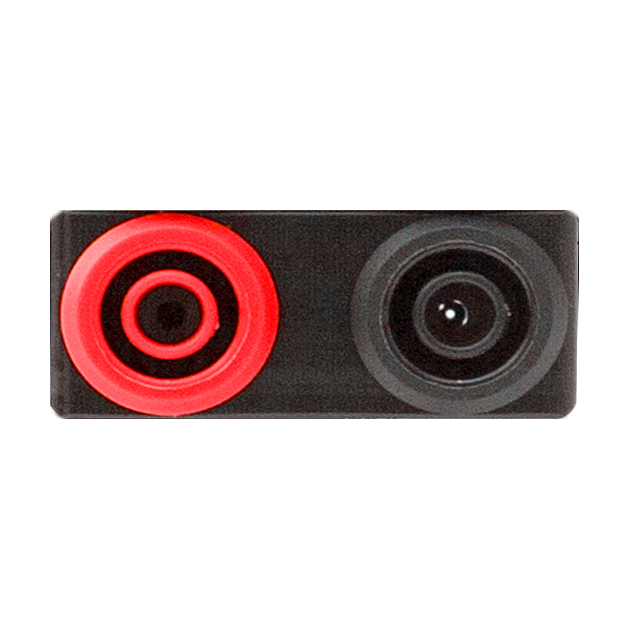

TRION-SUB-600V güç ölçüm alt modülü, Dewetron TRION ve TRION3 veri toplama kartlarına takılan, tek kanallı ve galvanik olarak izole bir yüksek gerilim giriş alt modülüdür. 600 Vrms (±1500 Vpeak) giriş aralığını, DC’den 300 kHz’e (-3 dB) uzanan bant genişliğiyle ölçer. Giriş, kırmızı IN+ ve siyah IN- uçlarına sahip güvenlik banana soketleri üzerinden yapılır. Bu alt modül ayrı bir şasi yuvası kaplamaz; taşıyıcı kartın üzerindeki SUB yuvasına monte edilir ve kartın giriş konfigürasyonunu uygulamaya göre belirlemenizi sağlar.

TRION-SUB-600V güç ölçüm alt modülü ile ne ölçülür?

Dewetron TRION-SUB-600V modülü, şebeke ve sanayi seviyesindeki yüksek gerilimlerin doğrudan ölçülmesi için tasarlanmıştır. Aynı ailedeki düşük gerilim alt modülleri (ör. 5 Vrms) için ayrı bir yapı kullanılırken, bu varyant doğrudan 600 Vrms’e kadar olan sinyallere odaklanır.

• Giriş aralığı: 600 Vrms (±1500 Vpeak), tepe faktörü (CF) 2,5
• Çözünürlük: 20 bit
• Bant genişliği (-3 dB): 300 kHz
• Giriş empedansı: 5 MΩ, 3,5 pF
• Aşırı gerilim koruması: 1500 Vpeak veya 1 dakika boyunca 1000 Vrms

Doğruluk ve sinyal kalitesi

Üretici datasheet’ine göre 1 yıllık doğruluk (23 °C ±5 °C) şöyledir:

• DC: okumanın ±%0,02’si ± aralığın %0,005’i
• 0,5 Hz – 10 kHz: okumanın ±%0,03’ü
• 10 kHz – 100 kHz: okumanın ±(%0,015 × f)’si, f kHz cinsinden
• 100 kHz – 200 kHz: okumanın ±(%0,04 × f)’si, f kHz cinsinden

Kazanç kayması 20 ppm/°C, offset kayması 1 mV/°C, tipik THD -105 dB’dir. Tipik CMRR 50 Hz’de 100 dB’nin, 1 kHz’de 90 dB’nin, 10 kHz’de 70 dB’nin ve 100 kHz’de 50 dB’nin üzerindedir. Gürültü performansı örnekleme hızına bağlıdır: 0,1 kS/s’de SNR 125 dB (ENOB 20,4 bit, 2,0 mVpp), 100 kS/s’de SNR 104 dB (ENOB 16,9 bit, 35 mVpp), 1 MS/s’de SNR 93 dB (ENOB 15,1 bit, 150 mVpp) değerindedir. SFDR 0,1 – 100 kS/s aralığında 140 dB’dir.

İzolasyon ve güvenlik

• Anma giriş gerilimi (toprağa göre, EN 61010-2-30): 300 V CAT III / 600 V CAT II
• İzolasyon gerilimi: 3750 Vrms (1 dk), 35 kV/µs geçici bağışıklık
• Ortak mod gerilimi: 600 Vrms
• İzolasyon (toprak) direnci: 100 GΩ; 4 pF (IN- ile GND arası)

Datasheet uyarısına göre 33 Vrms, 46,7 Vpeak veya 70 VDC üzerindeki hatlarda ölçüm yalnızca anma güvenlik değerine sahip test uçlarıyla yapılabilir. Elektrik çarpması riski nedeniyle bu kural mutlaka uygulanmalıdır.

Sisteme entegrasyon

TRION-SUB-600V, TRION(3)-18xx-POWER-4, TRION(3)-1810-HV-8 ve TRION3-1810x-SUB-8 kartlarıyla birlikte kullanılır. Güç ölçümü için TRION3-1820-POWER-4 Güç Ölçüm Modülü ve TRION3-1810M-POWER-4 Güç Ölçüm Modülü gibi taşıyıcı modüller incelenebilir. Gerilim kanallarını akım alt modülleriyle birleştirerek her faz için gerilim ve akımı aynı kartta toplamak mümkündür. Taşıyıcı kartlar, Dewetron DEWE3 şasilerinde çalışır; hazır çözüm arayanlar için DEWE3-A8-PA Güç Analizörü de bu ailede yer alır.

Ne zaman tercih edilir?

TRION-SUB-600V güç ölçüm alt modülü, yüksek gerilimin doğrudan, izoleli ve geniş bant genişliğiyle ölçülmesi gereken güç kalitesi analizi ve endüstriyel ölçüm uygulamalarında uygundur. Daha düşük gerilimli sinyaller için ailedeki 5 Vrms’lik TRION-SUB-5V ya da çok aralıklı TRION-SUB-XV alt modülleri daha uygun olabilir. Seçeneklerin tamamı için Veri Toplama I/O Modülleri kategorisine bakabilirsiniz.

Taşıyıcı kart ve alt modül kombinasyonunu ölçüm göreviniz için doğru seçmek üzere Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
