Basınç Sensörleri

Basınç sensörü (basınç transdüseri), bir akışkanın (sıvı veya gaz) uyguladığı basıncı elektriksel bir sinyale dönüştüren ölçüm elemanıdır. Sensör, ölçtüğü mekanik basıncı gerilim (mV), akım (mA) veya dijital bir çıkışa çevirerek test ve ölçüm sistemlerinin bu değeri okuyabilmesini sağlar. Endüstride basınç, en yaygın ölçülen fiziksel büyüklüklerden biridir ve hidrolik, pnömatik, otomotiv, havacılık ve proses kontrol uygulamalarının temelini oluşturur.

Basınç değeri farklı birimlerle ifade edilir. SI birimi pascal (Pa) olmakla birlikte, endüstriyel pratikte en sık bar ve Anglo-Sakson sistemlerde psi (pound per square inch) kullanılır. Dönüşüm olarak 1 bar = 100.000 Pa = 100 kPa ≈ 14,5 psi’dir. Çok düşük basınçlarda ise inç su sütunu (inch WC) gibi birimlere başvurulur.

Basınç Ölçüm Prensipleri

Basınç sensörleri, basıncı elektriksel sinyale çevirmek için farklı fiziksel prensiplerden yararlanır:

• Piezorezistif (Strain Gauge) prensip: En yaygın yöntemdir. Basınç, ince bir diyaframa etki eder; diyaframın üzerine yerleştirilmiş gerinim ölçerlerin (strain gauge) direnci deformasyonla değişir. Wheatstone köprüsü bu direnç değişimini yüksek doğrulukla basınçla orantılı bir gerilime çevirir. Geniş ölçüm aralığı ve iyi doğruluk sunar.
• Kapasitif prensip: Diyafram ile sabit bir elektrot arasındaki kapasitans, basınçla değişen mesafeye bağlı olarak ölçülür. Özellikle düşük basınç ve diferansiyel basınç ölçümünde yüksek hassasiyet sağlar.
• Piezoelektrik prensip: Basınç altında yük üreten kristaller kullanılır; dinamik ve hızlı değişen (patlama, darbe, motor içi) basınç ölçümleri için uygundur, statik basınçta ise sınırlıdır.

Basınç Sensörü Tipleri

Basınç sensörleri referans noktasına ve yapısına göre sınıflandırılır:

• Mutlak (Absolute) basınç: Referans tam vakumdur; ölçülen değer mutlak sıfırdan itibarendir. Barometrik ve vakum uygulamalarında tercih edilir.
• Gauge (Manometrik) basınç: Referans ortam atmosfer basıncıdır. Endüstride en çok kullanılan tiptir; “sealed gauge” varyantında referans kapatılmış bir hava hacmidir.

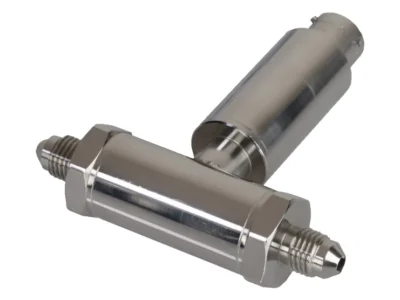

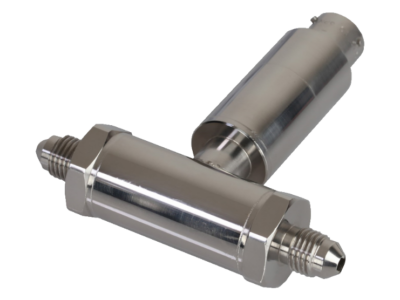

• Diferansiyel (Farksal) basınç: İki nokta arasındaki basınç farkını ölçer; filtre tıkanıklığı, akış ve seviye ölçümünde kullanılır.

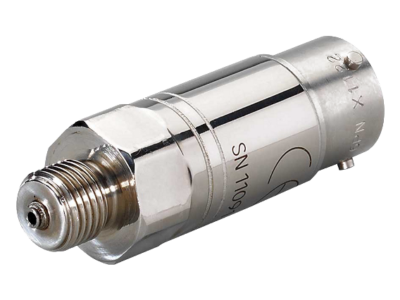

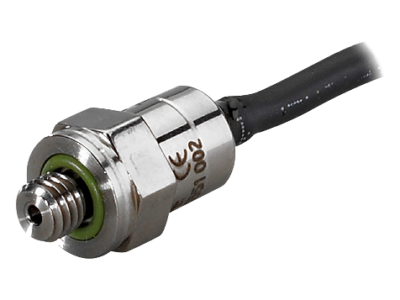

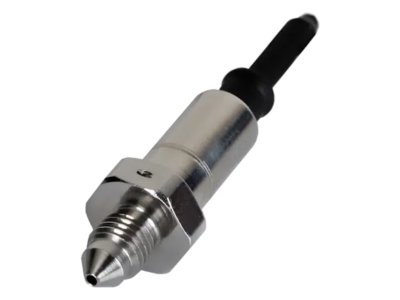

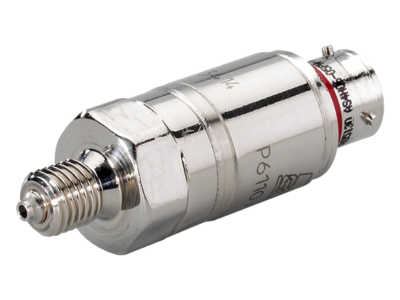

• Minyatür basınç sensörü: Küçük gövde çaplarıyla dar hacimlere, medikal, otomotiv ve laboratuvar uygulamalarına yerleşen kompakt sensörlerdir. Yüksek sıcaklık ve ultra minyatür varyantları mevcuttur.
• Basınç tarayıcı (Pressure Scanner): Tek bir gövdede çok sayıda basınç kanalını (portu) barındıran, aerodinamik ve rüzgar tüneli testleri gibi çok noktalı basınç ölçümü gerektiren uygulamalar için tasarlanmış çok kanallı sistemlerdir.

Basınç Sensörü Nasıl Seçilir?

Doğru sensörü belirlerken şu kriterler değerlendirilmelidir:

• Ölçüm aralığı: Uygulamanın çalışma basıncı sensörün aralığına uygun olmalı; aşırı yükleme (overpressure) sınırları göz önünde bulundurulmalıdır. Örneğin minyatür seride 0,5 bar’dan 350 bar’a kadar farklı aralıklar sunulur.
• Doğruluk (Accuracy): Tam skala (F.S.) yüzdesi olarak verilir. Uygulama toleransına göre ±%0,1 ile ±%1 arasında modeller seçilebilir.
• Ortam ve medya uyumu: Ölçülen akışkanın kimyasal yapısı ve sıcaklığı, diyafram ve gövde malzemesini (paslanmaz çelik vb.) belirler. Yüksek sıcaklık uygulamaları için özel olarak tasarlanmış sensörler gerekir.
• Çıkış tipi: mV/V köprü çıkışı, yükseltilmiş gerilim (0–5 V, 0–10 V), akım (4–20 mA) veya dijital arayüz seçenekleri sistem mimarisine göre belirlenir.
• Gövde ve montaj: Boyut kısıtı, bağlantı formu ve elektriksel bağlantı türü kurulum ortamına uygun olmalıdır.

Uygulama Alanları

Basınç sensörleri; hidrolik ve pnömatik sistem izleme, otomotiv ve motor testleri, havacılık ve rüzgar tüneli aerodinamik ölçümleri, medikal cihazlar, proses ve akışkan kontrol, seviye ölçümü ve laboratuvar Ar-Ge çalışmalarında yaygın olarak kullanılır. Uygulamanın basınç aralığı, dinamiği ve ortam koşulları sensör seçimini doğrudan etkiler.

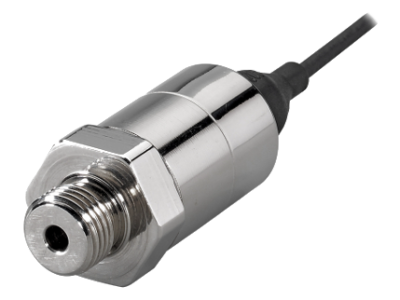

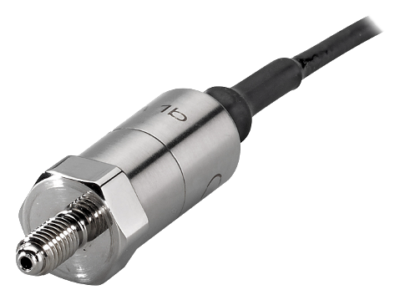

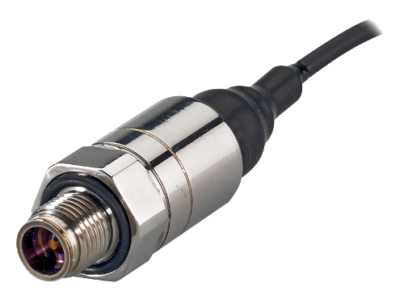

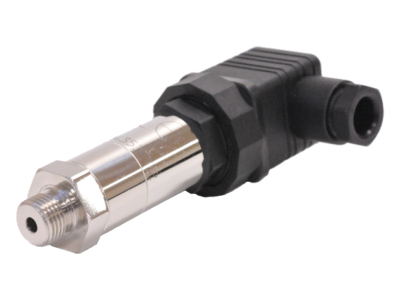

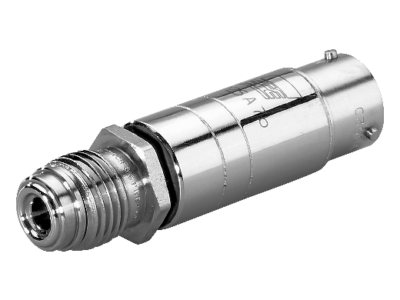

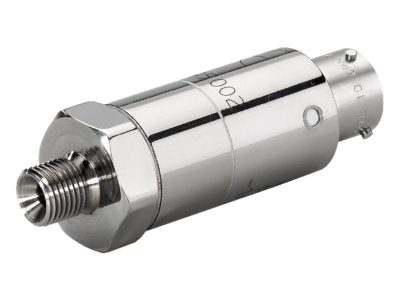

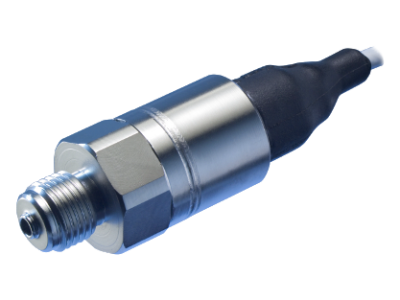

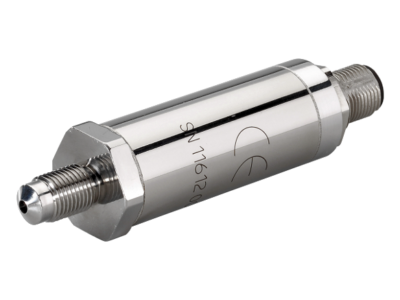

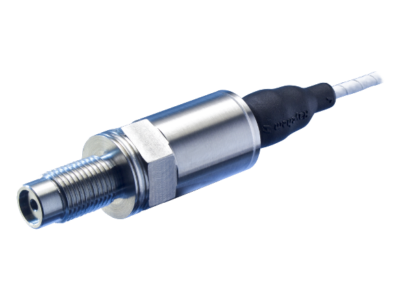

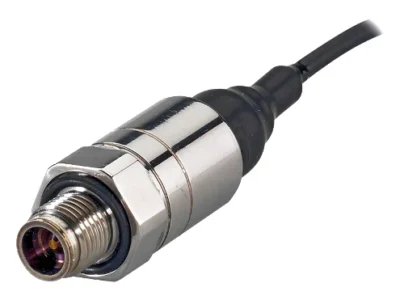

Marmatek’in Basınç Sensörü Çözümleri

Marmatek, ultra minyatürden yüksek sıcaklığa ve çok kanallı tarayıcıya kadar geniş bir basınç sensörü yelpazesi sunar:

• XP5 Minyatür Basınç Sensörü (TE): 0,5-350 bar, -40…+120 °C, titanyum gövdeli, dar montaj alanları için minyatür sensör.
• XPM10 Minyatür Basınç Sensörü (TE): 1-350 bar, -40…+150 °C, sıvı ölçümüne uygun, 20 gr paslanmaz çelik minyatür sensör.
• XPC10 Yüksek Sıcaklık Minyatür Basınç Sensörü (TE): 10-500 bar, -40…+220 °C’ye kadar, M8 bağlantılı paslanmaz çelik minyatür sensör.
• PHT860 Ultra Minyatür Basınç Sensörü (TE): 5-250 bar, yalnızca 3 gr, -40…+150 °C (ops. 175 °C) ultra minyatür sensör.
• PET160 Yüksek Sıcaklık Basınç Sensörü (TE): 20-600 bar, -20…+250 °C, mV/V veya 5 VDC çıkışlı minyatür sensör.
• PCM160 Basınç Sıcaklık Sensörü (TE): Basınç ve sıcaklığı tek gövdede çift çıkışla ölçen, -55…+175 °C, -1…500 bar paslanmaz çelik kombine sensör.
• 9216 Pnömatik Basınç Tarayıcı: 16 kanal, ±0,05% FS doğruluk, kanal başı 500 Hz, IP66, PTPv2/NTP senkronizasyonlu çok kanallı tarayıcı.

Sıkça Sorulan Sorular

Basınç sensörü ile basınç transdüseri arasındaki fark nedir?

Pratikte iki terim çoğu zaman aynı anlamda kullanılır. Genel olarak “transdüser”, basıncı elektriksel sinyale dönüştüren elemanı vurgular; “basınç sensörü” ise ölçüm işlevini yapan cihazın bütününü ifade eder. Marmatek kataloğunda her iki terim de aynı ürün ailesini tanımlar.

Mutlak, gauge ve diferansiyel basınç arasındaki fark nedir?

Fark, ölçümün referans noktasındadır. Mutlak basınç tam vakumu referans alır. Gauge (manometrik) basınç atmosfer basıncını referans alır ve en yaygın kullanılan tiptir. Diferansiyel basınç ise iki ayrı nokta arasındaki basınç farkını ölçer.

Bar ve psi birimleri arasında nasıl dönüşüm yapılır?

1 bar yaklaşık 14,5 psi’ye eşittir (1 bar = 100.000 Pa = 100 kPa). Tersine, 1 psi yaklaşık 0,069 bar’dır. Çok düşük basınçlarda inç su sütunu (inch WC) birimi de kullanılır.

Minyatür basınç sensörü hangi durumlarda tercih edilir?

Minyatür basınç sensörleri, montaj hacminin dar olduğu, düşük kütle ve küçük gövde gerektiren uygulamalarda tercih edilir. Otomotiv, havacılık, medikal ve laboratuvar Ar-Ge çalışmaları tipik kullanım alanlarıdır. Yüksek sıcaklık ve ultra minyatür varyantları özel koşullar için mevcuttur.

Basınç tarayıcı (pressure scanner) ne işe yarar?

Basınç tarayıcı, tek bir gövdede çok sayıda basınç kanalını aynı anda ölçebilen çok kanallı bir sistemdir. Rüzgar tüneli, aerodinamik testler ve çok noktalı basınç haritalaması gibi tek tek sensörle verimsiz olacak uygulamalarda kullanılır.

Doğru basınç sensörünü seçerken nelere dikkat etmeliyim?

Öncelikle ölçüm aralığı ve olası aşırı yük değerini, ardından gereken doğruluğu (tam skala yüzdesi) belirleyin. Ölçtüğünüz akışkanın kimyasal uyumu ve sıcaklığına göre gövde/diyafram malzemesini, sisteminize göre çıkış tipini (mV/V, gerilim, 4–20 mA veya dijital) ve montaj ortamına göre gövde boyutunu seçin.
