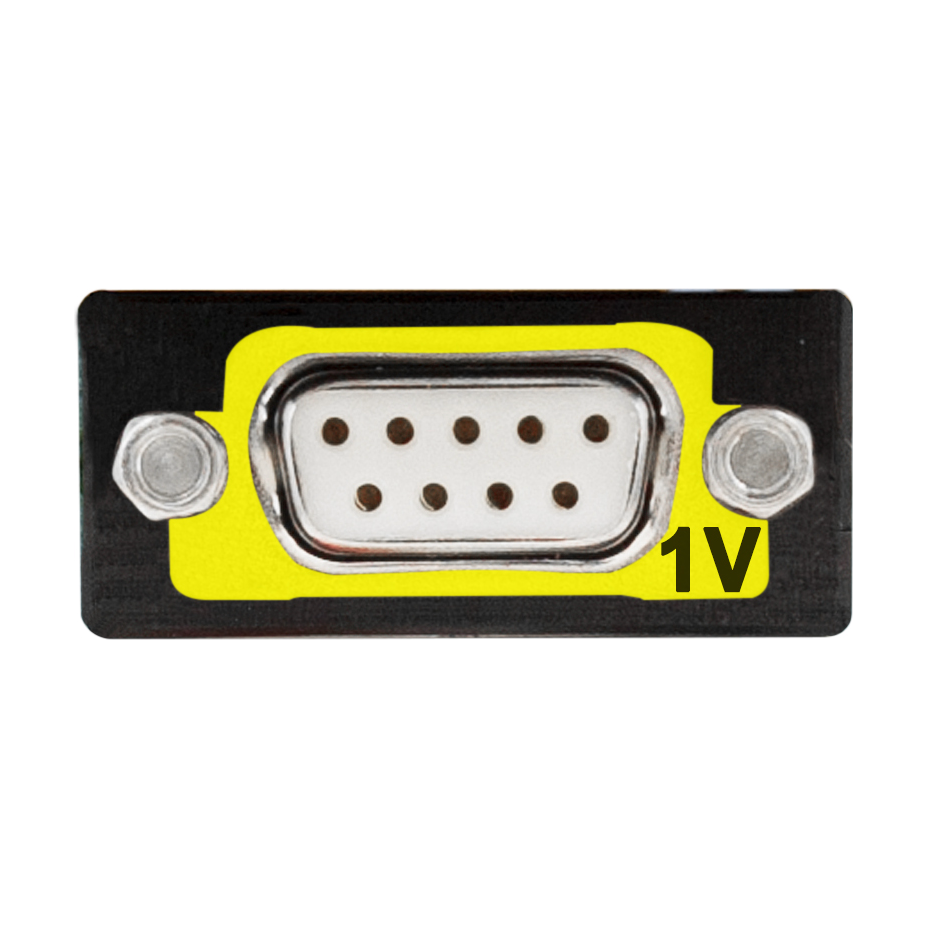

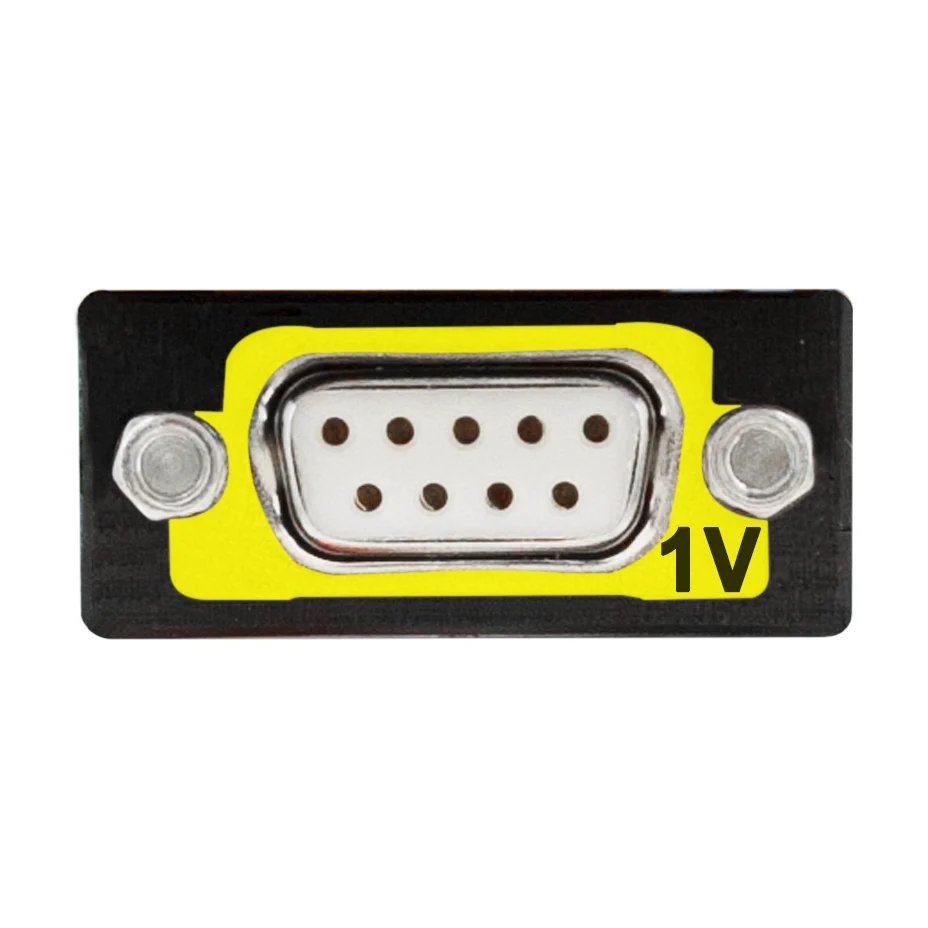

TRION-POWER-SUB-dLV-1V Güç Ölçüm Alt Modülü

TRION-POWER-SUB-dLV-1V güç ölçüm alt modülü, Dewetron TRION serisi taşıyıcı kartlara takılan ve düşük gerilimli sinyaller için tek kanallık bir D-SUB-9 girişi sağlayan değiştirilebilir bir alt modüldür. 1 Vrms (±2 Vpeak) giriş aralığı ve 5 MHz bant genişliği sunar. Dewetron TRION-POWER-SUB-dLV-1V modülü izolesizdir; bu nedenle genellikle akım trafosu, şönt çıkışı gibi düşük seviyeli sinyal üreten ve izolasyonu sensör tarafında sağlanan ölçüm zincirlerinde kullanılır. Datasheet, izole akım dönüştürücüyle birlikte kullanımı belirtir.

TRION-POWER-SUB-dLV-1V güç ölçüm alt modülü ne sağlar?

TRION alt modülleri, uyumlu taşıyıcı kartlarda kanal bazında farklı giriş konfigürasyonları oluşturmaya yarar. Bu modül, ailedeki yüksek bant genişlikli izolesiz gerilim girişidir. Aynı ailedeki TRION-POWER-SUB-dLV-5V ile aynı yapıdadır, ancak giriş aralığı 5 Vrms (±10 Vpeak) yerine 1 Vrms (±2 Vpeak) olduğundan düşük seviyeli sinyallerde daha dar bir aralık sunar.

Öne çıkan özellikler

• Giriş aralığı: 1 Vrms (±2 Vpeak)
• Bant genişliği (-3 dB): 5 MHz
• DC doğruluğu (1 yıl, 23 °C ±5 °C): okumanın ±%0,015’i ±200 µV
• AC doğruluğu: 0,5 Hz – 10 kHz arası okumanın ±%0,03’ü; 10 kHz – 500 kHz ve 500 kHz – 3000 kHz aralıklarında ±(%0,006 × f) okuma (f: kHz)
• Kayma: kazanç kayması 10 ppm/°C, ofset kayması 10 µV/°C
• Tipik THD: -100 dB
• Tipik CMRR: 50 Hz’de >70 dB, 10 kHz’de >65 dB, 100 kHz’de >45 dB
• Giriş empedansı: 5 MΩ diferansiyel; 5 MΩ, 15 pF
• Ortak mod gerilimi: ±10 VDC; aşırı gerilim koruması ±300 VDC
• Sensör beslemesi: ±9 V, en fazla 40 mA
• TEDS: destekli
• Konnektör: D-SUB-9

Gürültü ve çözünürlük

Datasheet, tipik SNR, SFDR, ENOB ve tepeden tepeye gürültü değerlerini örnekleme hızına göre verir. 0,1 kS/s’de SNR 120 dB, ENOB 19,6 bit ve gürültü 4,8 µVpp; 100 kS/s’de SNR 104 dB, ENOB 17,1 bit ve gürültü 49 µVpp; 1000 kS/s’de SNR 95 dB, ENOB 15,5 bit ve gürültü 162 µVpp; 2000 kS/s’de SNR 92 dB, ENOB 15,0 bit ve gürültü 243 µVpp olarak belirtilir. Değerler standart test ortamında belirlenmiştir.

Taşıyıcı modüllerle kullanım

TRION-POWER-SUB-dLV-1V güç ölçüm alt modülü; TRION(3)-18xx-POWER-4, TRION(3)-1810-HV-8 ve TRION3-1810x-SUB-8 kartlarına takılır. Örnekleme hızı ve çözünürlük taşıyıcıya göre değişir:

• TRION(3)-1810-HV ve TRION3-1810-SUB-8: 100 S/s – 1 MS/s, 24 bit
• TRION(3)-1820-POWER: 100 S/s – 2 MS/s, 24 bit
• TRION3-1810M-POWER: 100 S/s – 2 MS/s, 24 bit; 2 MS/s üzeri ile 10 MS/s’ye kadar 18 bit

Datasheet, modülün 5 MHz bant genişliğinden tam yararlanmak için özellikle TRION-SUB-CT, TRION-POWER-SUB-dLV-1V ve TRION-POWER-SUB-dLV-5V ile kullanımda TRION3-1810M-SUB-8 Üniversal Giriş Modülü‘nün önerildiğini belirtir. Güç ölçümü tarafında TRION3-1820-POWER-4 Güç Ölçüm Modülü de uyumlu taşıyıcılar arasındadır.

Bağlantı ve güvenlik

D-SUB-9 konnektörde pin 1 TEDS, pin 2 IN+, pin 7 IN-, pin 4 GND (izole değil), pin 5 +9 V ve pin 9 -9 V’tur (her iki besleme için en fazla 40 mA); diğer pinler boştur. Dewetron TRION-POWER-SUB-dLV-1V modülü izolesiz olduğundan datasheet elektrik çarpması riski konusunda uyarır. Yüksek gerilimli hatlara doğrudan bağlanmamalı, izole bir sensör üzerinden kullanılmalıdır.

Ne zaman tercih edilir?

Sinyal kaynağı zaten izole edilmişse ve geniş bant genişliği gerekiyorsa bu modül uygundur. Yüksek frekanslı güç elektroniği sinyallerinin düşük seviyeli çıkışlarının izlenmesi gibi uygulamalarda kullanılabilir. 5 Vrms’e kadar sinyaller için dLV-5V, doğrudan şebeke gerilimi gibi izolasyon gerektiren ölçümler için ise izole alt modüller (ör. TRION-SUB-600V) değerlendirilmelidir.

Üretici Dewetron, bu modülü TRION veri toplama platformunun bir parçası olarak sunar. Sistemler için TRIONet3 Kompakt Veri Toplama Ön Ünitesi ve diğer seçenekleri veri toplama I/O modülleri kategorisinde inceleyebilirsiniz.

Taşıyıcı kart seçimi ve ölçüm zinciriniz için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
