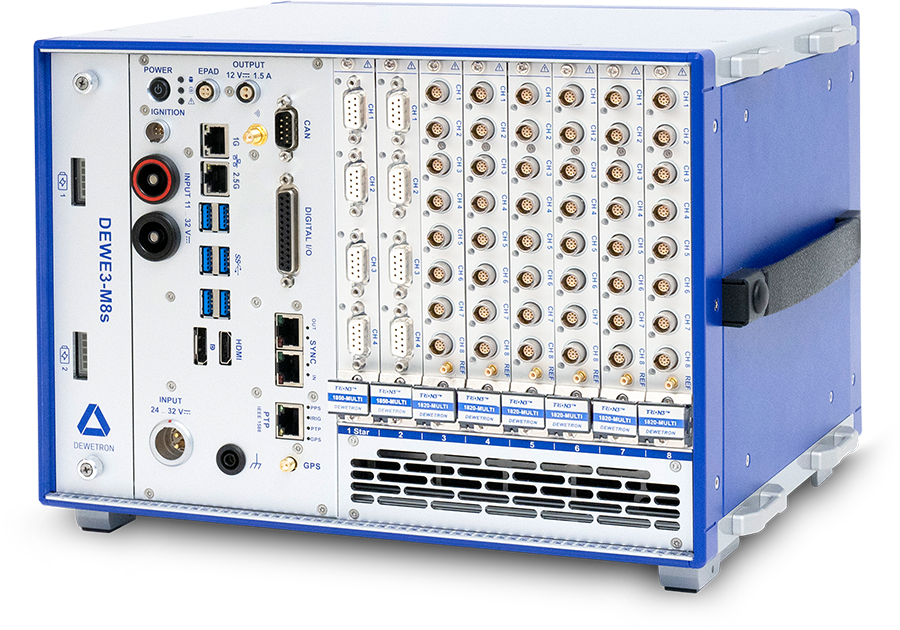

DEWE3-M8s Veri Toplama Ana Ünitesi

DEWE3-M8s veri toplama ana ünitesi, Dewetron‘un TRION ve TRION3 serisi ölçüm modülleri için sekiz yuvalı bir şasi ile bu şasiye entegre bir bilgisayardan oluşan veri toplama sistemidir. Ölçüm, kayıt ve çevrimiçi veri işleme aynı cihazda yapılır; ayrı bir PC gerekmez. Üretici datasheet’inde sistem, otomotiv uygulamaları için tasarlanmış, kompakt ve esnek yapılandırılabilir bir çözüm olarak tanıtılır. Pil desteği sayesinde şebeke bağlantısı olmadan, bağımsız çalışma da mümkündür.

DEWE3-M8s veri toplama ana ünitesi neler sunar?

Ünitenin sinyal girişleri tamamen takılan modüllerle belirlenir. Sekiz açık yuvaya TRION ve TRION3 serisi modüller takılır; sistem en çok TRION3 serisi yüksek hızlı modüllerle çalışacak şekilde optimize edilmiştir. Bu sayede aynı şasi, modül seçimine göre farklı ölçüm görevlerine göre yapılandırılabilir.

• Kanal kapasitesi: 100 S/s ile 5 MS/s arasında örnekleme yapan, 64’e kadar yüksek hızlı kanal
• Modül yuvaları: 8 adet TRION/TRION3 modül yuvası
• Kanal genişletme: Datasheet’e göre birden fazla DEWE3-M8s, OXYGEN-NET XR modülleri aracılığıyla birleştirilebilir
• Bilgisayar: Intel Core i7 işlemci, 16 GB RAM; işletim sistemi Windows 10, isteğe bağlı olarak Linux
• Veri depolama: 3 adet çıkarılabilir sürücü bölmesi; veri için 1 TB PCIe SSD (2 TB seçeneği), işletim sistemi için 512 GB SSD (1 TB seçeneği)
• Kayıt hızı: 800 MB/s kesintisiz (gapless) kayıt

Güç beslemesi ve pil desteği

Dewetron DEWE3-M8s, 11–32 VDC geniş girişli, izoleli bir besleme kullanır (en çok 10–36 VDC). Birbirinden ayrı iki güç girişi vardır ve bunlar karşılıklı olarak yedek besleme gibi kullanılabilir. Cihazdaki UPS fonksiyonu, şarj devresi ve iki entegre pil bölmesiyle birlikte çalışır. Piller opsiyoneldir: her biri 28,8 V / 81 Wh olan iki lityum-iyon pil takılabilir.

Harici AC güç adaptörü teslimata dahildir. Sistem 24 V altındaki gerilimlerle kullanılacaksa datasheet, 10 mm² kablolu 6 mm emniyet soketli güç kablosunu (2 m) gerekli aksesuar olarak belirtir. Ayrıca kontak (ignition) konnektörü ve aksesuarlar için LEMO güç çıkışı bulunur. Akım trafoları için, 8 adede kadar trafoyu besleyen DW2-CLAMP-DC-POWER-8 harici güç kutusu da aksesuar olarak sunulur.

Bağlantılar ve senkronizasyon

• 1x HDMI ve 1x DisplayPort (harici ekran için; cihazın kendi ekranı yoktur)
• 1x Gbit Ethernet ve 1x 2,5 Gbit Ethernet
• 6x USB 3.2 ve Wi-Fi anteni
• 1x EPAD arayüzü, 1x TRION-SYNC, 1x dijital giriş/çıkış (D-SUB-25)

Şasi üzerindeki CAN (D-SUB-9), IRIG/PTP ve GPS arayüzleri her cihazda fiziksel olarak bulunur; ancak yalnızca ilgili opsiyon (DEWE3-OPT-CAN, DEWE3-OPT-IRIG/PTP, DEWE3-OPT-GPS) satın alındığında çalışır. GPS opsiyonu bir GPS anteni içerir. Yazılım tarafında Linux Ubuntu opsiyonu ve yeni sistemler için Windows secure boot (DoD-ready) opsiyonu mevcuttur.

Teknik veriler ve çalışma koşulları

• Boyutlar (G x D x Y): 339 x 281 x 239 mm
• Ağırlık: modüller hariç tipik 9,1 kg
• Çalışma sıcaklığı: 0 °C ile +50 °C; önceden ısıtılmış ünitede -20 °C’ye kadar
• Saklama sıcaklığı: -20 °C ile +70 °C
• Nem: %10–%80, yoğuşmasız

Ne zaman tercih edilir?

Sekiz yuvalı yapı, tek şasiye çok sayıda yüksek hızlı kanal sığdırmak ve ölçümü aynı cihazda kaydedip işlemek gerektiğinde uygundur. Daha küçük kanal sayısı yeterliyse dört yuvalı DEWE3-M4 Veri Toplama Ana Ünitesi, ekran ve şasinin birlikte geldiği bir çözüm isteniyorsa DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi değerlendirilebilir. Yuvalara takılacak modüllere örnek olarak TRION3-1820-MULTI-8-L0B Üniversal Giriş Modülü verilebilir. Diğer seçenekleri Veri Toplama Ana Üniteleri ve Cihazları kategorisinde inceleyebilirsiniz.

Ölçüm kanallarınıza ve sensörlerinize uygun modül dağılımıyla DEWE3-M8s veri toplama ana ünitesi yapılandırması için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
