TRION3-1810-HV-8-B Analog Giriş Modülü

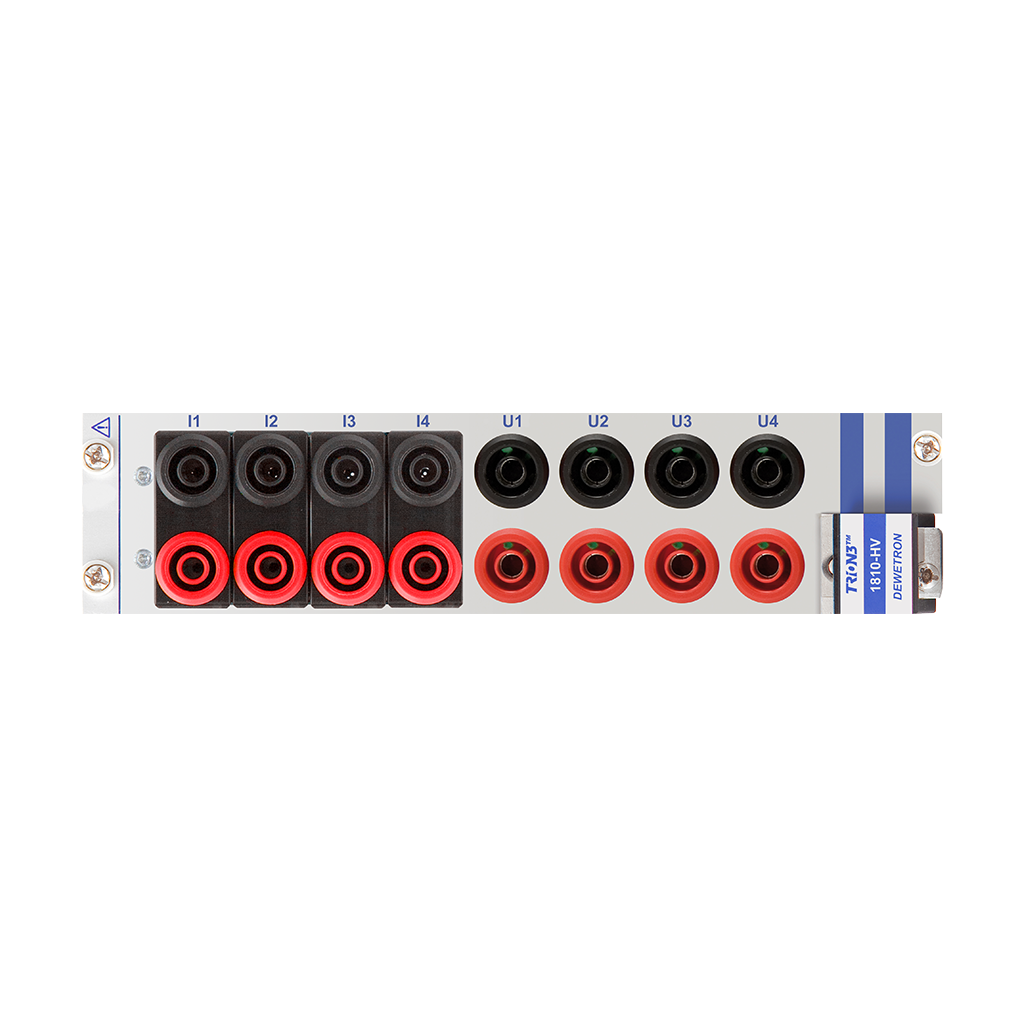

TRION3-1810-HV-8-B, DEWE3 şasileri için 4 mm izoleli banana soketlere ve ek 4 TRION-SUB-x modül yuvasına sahip bir TRION3 modülüdür. Toplamda 8 girişe kadar destekler ve 2 slot yer kaplar.
- 4 kanal, 1 MS/s, 24 bit çözünürlük
- DC – 300 kHz bant genişliği
- 1000 Vrms’e kadar yüksek dinamik aralık
- CATIV 600 V / CATIII 1000 V ölçüm kategorisi
Slot: 2 şasi slotu kaplar (bitişik)
Teknik Döküman : TRION-3-1810-HV-8-DATASHEET-157EX_EN.pdf
TRION3-1810-HV-8-B, DEWETRON’un TRION3 serisine ait bir veri toplama modülüdür. DEWE3 şasileri için tasarlanmıştır ve 4 mm izoleli banana soketler ile ek 4 TRION-SUB-x modül yuvası sunar. Bu sayede toplamda 8 girişe kadar desteklenebilir. Modül, 2 slot yer kaplar.
Çalışma Prensibi
Modül, yüksek dinamik aralık sunan 4 adet analog giriş kanalına sahiptir. Her kanal 1 MS/s örnekleme hızı ve 24 bit çözünürlük ile çalışır. Bant genişliği DC’den 300 kHz’e kadar uzanır. Ölçüm kategorisi CATIV 600 V / CATIII 1000 V olarak belirlenmiştir.
Öne Çıkan Özellikler
- 4 mm izoleli banana soketler
- 4 ek TRION-SUB-x modül yuvası (toplamda 8 girişe kadar)
- 2 slot kaplar
- 1000 Vrms’e kadar yüksek dinamik aralık (±2000 Vpeak)
- 1 MS/s kanal başına örnekleme hızı
- 24 bit çözünürlük
- DC – 300 kHz bant genişliği
- Ölçüm kategorisi: CATIV 600 V / CATIII 1000 V
Kullanım Alanları
Bu modül, yüksek gerilim ölçümleri gerektiren veri toplama uygulamaları için uygundur. TRION-SUB-x modülleri dahil değildir; ek kanallar için ayrıca sipariş verilmelidir.
| Analog Dijital Dönüştürücü Özellikleri | ||||||
|---|---|---|---|---|---|---|
|
||||||
| Genel Özellikler | ||||||
|
||||||
| Analog Giriş | ||||||
|
||||||
| Voltaj Ölçüm Modu | ||||||
|
||||||
| Elektriksel Özellikler | ||||||
|
||||||
| Devamı | ||||||
|
||||||
Teknik Döküman
Teknik Döküman : TRION-3-1810-HV-8-DATASHEET-157EX_EN.pdf
- Mevcut DEWE3 / TRIONet3 sisteminize ilave veya yedek modül olarak tek başına sipariş edilebilir; şasi uyumluluğu teklifte doğrulanır.
