Lazer Vibrometreler

Lazer vibrometre, bir yüzeyin titreşim hızını ve yer değiştirmesini fiziksel temas olmadan, uzaktan ölçen optik bir ölçüm cihazıdır. Cihazın tam adı lazer Doppler vibrometresidir (LDV) ve çalışma prensibi Doppler etkisine dayanır: cihazdan çıkan lazer ışını titreşen yüzeye çarpar, geri yansıyan ışığın frekansı yüzeyin anlık hızıyla orantılı olarak kayar (Doppler kayması). Bu frekans kayması hassas bir interferometre ile ölçülür ve doğrudan titreşim hızına (mm/s) veya yer değiştirmeye (µm/nm) dönüştürülür. Sonuç, ölçülen nesneye hiçbir kütle eklemeden, saniyede milyonlarca örnekle titreşimin gerçek karakterini yakalar.

Lazer Vibrometre Tipleri

Uygulamanın karmaşıklığına göre farklı mimariler kullanılır:

• Tek nokta lazer vibrometre: Lazer tek bir hedef noktaya odaklanır ve o noktanın titreşimini yüksek çözünürlükle ölçer. Klasik yapısal test, kalite kontrol ve laboratuvar ölçümleri için en yaygın çözümdür.
• Tarayıcı (scanning) lazer vibrometre: Lazer, motorlu aynalarla yüzey üzerinde otomatik olarak yüzlerce/binlerce noktaya taranır. Böylece bir yüzeyin titreşim şekli (mod şekli, operasyonel deformasyon) haritalanır.
• Tam alan lazer vibrometre: Geniş bir yüzeyin tamamını aynı anda görüntüleyerek titreşim dağılımını hızlıca çıkarır; robotik konumlandırma ile bütün bir parçanın (örneğin bir gövde) otomatik modal analizi yapılabilir.
• 3D lazer vibrometre: Üç ayrı lazer başlığı ile aynı noktanın X, Y ve Z eksenlerindeki titreşimini eş zamanlı ölçer; düzlem dışı ve düzlem içi hareketlerin ayrıştırılması gereken uygulamalarda kullanılır.

Temaslı İvmeölçere Göre Avantajları

Geleneksel titreşim ölçümü, yüzeye yapıştırılan temaslı bir ivmeölçer ile yapılır. Lazer vibrometre bu yönteme kıyasla belirgin üstünlükler sunar:

• Temassız ölçüm: Sensör yüzeye eklenmediği için ölçüme kütle yüklemesi (mass loading) etkisi girmez. Bu, özellikle hafif ve küçük parçalarda ölçümü çarpıtmayan tek gerçekçi yoldur.
• Yüksek frekans kapasitesi: İvmeölçerin kütle-yay davranışıyla sınırlanmadığı için MHz mertebesine varan çok yüksek frekanslı titreşimler ölçülebilir.
• Ulaşılamayan hedefler: Çok küçük (MEMS), çok sıcak (fırın, motor), dönen (fan, disk) veya tehlikeli yüzeyler, sensör bağlanamayacağı için yalnızca temassız yöntemle güvenle ölçülür.
• Tekrarlanabilirlik: Ölçüm noktası ışık hüzmesiyle tanımlandığından, seri ölçümlerde sensör konumlandırma hatası ortadan kalkar.

Nasıl Seçilir?

Doğru lazer vibrometreyi belirlerken şu teknik parametreler önceliklidir:

• Frekans aralığı: Ölçülecek titreşimin bant genişliği (birkaç Hz’den MHz’e). MEMS ve akustik uygulamalar yüksek üst sınır gerektirir.
• Hız ve yer değiştirme çözünürlüğü: Ölçülebilecek en küçük genlik. Mikro yapı ölçümlerinde pikometre/nanometre seviyesi çözünürlük belirleyicidir.
• Çalışma mesafesi ve optik: Cihaz ile hedef arasındaki uzaklık ve odak noktası boyutu; erişimi zor veya uzak hedeflerde kritik.
• Ölçüm tipi: Tek nokta mı yeterli, yoksa yüzey haritası (tarama/tam alan) mı gerekiyor; taşınabilirlik (saha) ihtiyacı var mı.

Uygulama Alanları

Lazer vibrometreler, temaslı sensörlerin yetersiz kaldığı geniş bir yelpazede kullanılır: MEMS ve mikro yapı karakterizasyonu (mikrofon zarları, sensör membranları, mikro rezonatörler), akustik araştırmalar (hoparlör diyaframları, enstrüman gövdeleri), otomotiv ve havacılıkta NVH (gürültü, titreşim, sertlik) analizi, yapısal modal analiz, dönen makine izleme ve üretim hattında kalite kontrol.

Marmatek’in Lazer Vibrometre Çözümleri

Temassız, lazer Doppler prensipli titreşim ölçüm sistemleri:

• IVS-500 Endüstriyel Lazer Vibrometre (Polytec): Hızlı akustik kalite kontrolü ve yapısal gürültü analizi için endüstriyel lazer titreşim sensörü.
• VibroGo (Polytec): Saha ve makine durum takibi için taşınabilir, pille çalışan lazer titreşim ölçer.

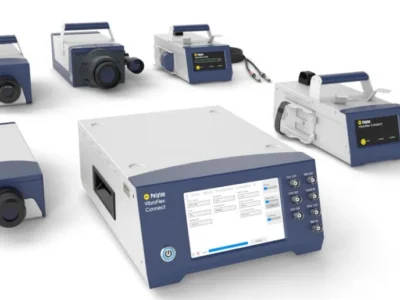

• VibroFlex (Polytec): Modüler yapılı, temassız lazer Doppler vibrometre platformu.
• MSA-600 Mikro Sistem MEMS Analiz Cihazı (Polytec): MEMS ve mikro sistemlerin hareket/titreşimini analiz eden mikro sistem analiz cihazı.
• Robovib® (Polytec): 3D tarama vibrometresini endüstriyel robotla birleştiren otomatik yapısal test istasyonu.

Sıkça Sorulan Sorular

Lazer vibrometre nedir ve nasıl çalışır?

Lazer vibrometre (lazer Doppler vibrometresi, LDV), bir yüzeyin titreşimini temassız ölçen optik bir cihazdır. Yüzeye gönderilen lazer ışığının, hareket nedeniyle oluşan Doppler frekans kaymasını interferometre ile ölçer ve bunu titreşim hızına veya yer değiştirmesine dönüştürür.

Lazer vibrometre ile ivmeölçer arasındaki fark nedir?

İvmeölçer yüzeye fiziksel olarak yapıştırılır ve küçük parçalarda kendi kütlesiyle ölçümü etkiler. Lazer vibrometre temassız olduğu için kütle yüklemesi yaratmaz, çok yüksek frekansları ölçebilir ve küçük, sıcak, dönen ya da erişilmesi zor yüzeylerde çalışabilir.

Tek nokta ile tam alan (tarayıcı) lazer vibrometre arasındaki fark nedir?

Tek nokta cihaz, hedefteki tek bir noktanın titreşimini yüksek çözünürlükle ölçer. Tam alan ve tarayıcı sistemler ise yüzeydeki çok sayıda noktayı otomatik tarayarak titreşimin mod şeklini ve yayılımını harita halinde çıkarır.

Lazer vibrometre hangi malzeme ve yüzeylerde kullanılabilir?

Işığı yeterince geri yansıtan çoğu yüzey ölçülebilir. Çok parlak, çok koyu veya düşük yansıtıcılıktaki yüzeylerde sinyali güçlendirmek için yansıtıcı bant ya da QTec gibi gelişmiş algılama teknolojileri kullanılabilir.

Lazer vibrometre hangi uygulamalar için uygundur?

MEMS ve mikro yapı testi, akustik bileşen (hoparlör, mikrofon) analizi, otomotiv/havacılıkta NVH ve modal analiz, dönen makine izleme ve üretim hattı kalite kontrolü başlıca kullanım alanlarıdır.
