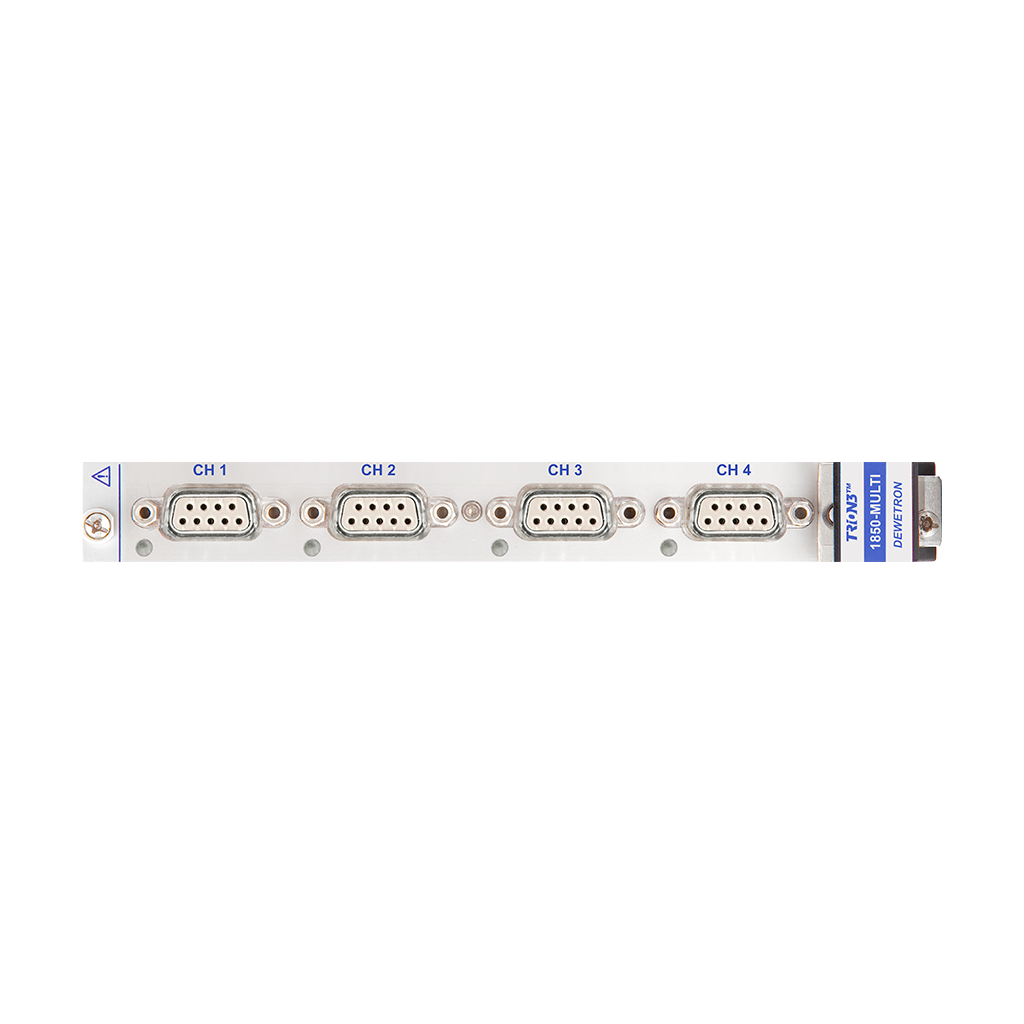

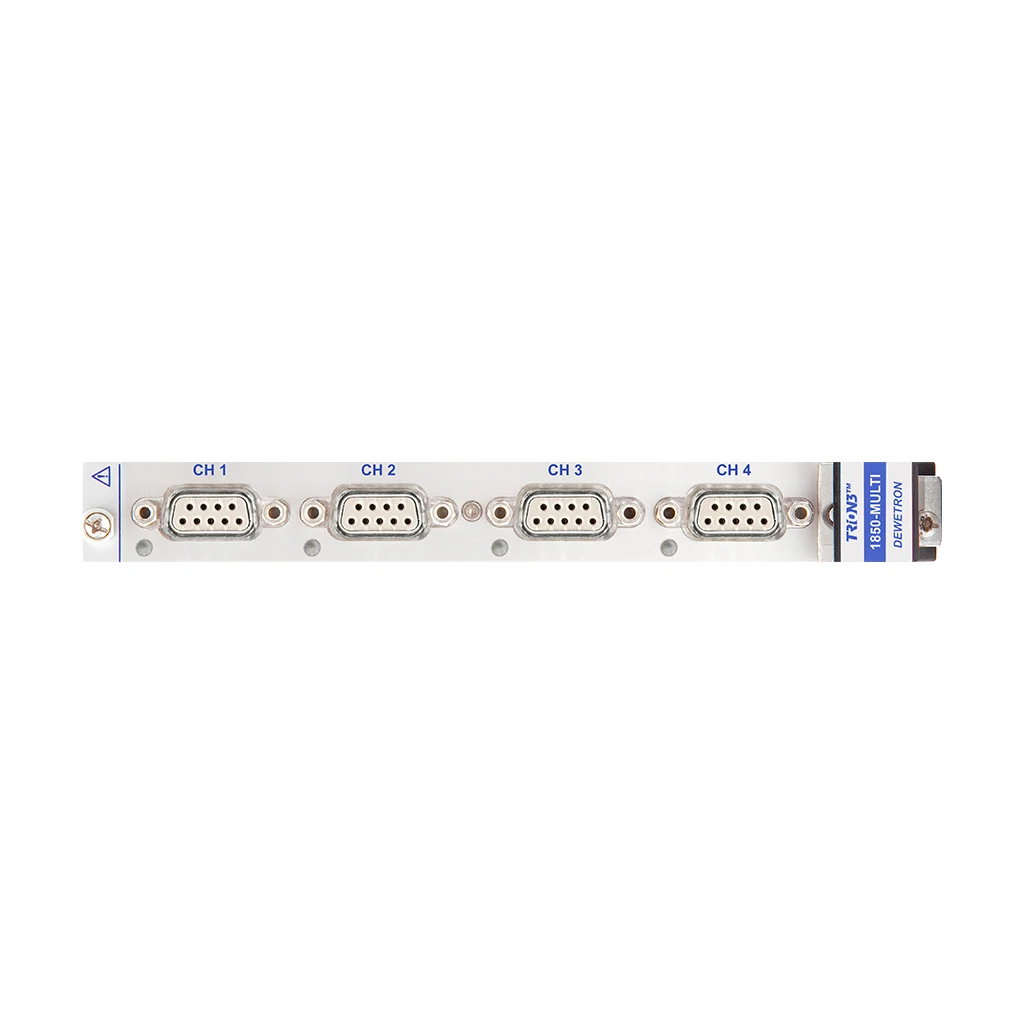

TRION3-1850-MULTI-4-D, DEWE3 şasileri için tasarlanmış 4 kanallı, izole girişli bir TRION3 modülüdür. D-SUB-9 konektörleri sayesinde çeşitli sensörleri doğrudan bağlayabilirsiniz. Modül, 1 şasi slotu kaplar ve yüksek hızlı CAN, sayaç gibi özel işlevler sunar.
Çalışma Prensibi
Modül, her kanalda 5 MS/s örnekleme hızı ve 18 bit çözünürlük veya 2,5 MS/s ve 24 bit çözünürlük sunar. DC – 2 MHz bant genişliği ile anti-aliasing filtre ve serbestçe programlanabilir alçak ve yüksek geçiren filtreler içerir. Ölçüm modları arasında köprü (tam, yarım, 120 Ohm, 350 Ohm ve 1000 Ohm çeyrek köprü, 1000 mV/V veya mV/mA’ya kadar), gerilim (±100 V’a kadar), IEPE, RTD (Pt2000’e kadar), direnç (30 kOhm’a kadar), akım (dahili şönt ile ±30 mA), termokupl ve opsiyonel MSI ile şarj girişi bulunur.
Öne Çıkan Özellikler
- 4 izole kanal, D-SUB-9 konektörler (karşılıklı konektörler dahil)
- Kanal 1 yüksek hızlı CAN olarak kullanılabilir
- Kanal 3 ve 4 sayaç olarak kullanılabilir
- 5 MS/s, 18 bit veya 2,5 MS/s, 24 bit çözünürlük
- DC – 2 MHz bant genişliği, anti-aliasing filtre
- Serbestçe programlanabilir alçak ve yüksek geçiren filtreler
- Köprü, gerilim, IEPE, RTD, direnç, akım, termokupl ve şarj girişi ölçüm modları
- Serbestçe programlanabilir besleme gerilimi (0 – 24 VDC) ve akım (100 µA – 60 mA)
- 1 şasi slotu kaplar
Kullanım Alanları
Bu modül, çok çeşitli sensörleri desteklediği için genel amaçlı veri toplama sistemlerinde kullanılır. Yüksek hızlı CAN ve sayaç işlevleri sayesinde otomotiv, endüstriyel test ve araştırma uygulamalarına uygundur.
