Strain Gauge

Gerinim ölçer (strain gauge), bir malzemenin yük altında maruz kaldığı gerinimi (deformasyonu) elektriksel bir sinyale dönüştüren temel bir ölçüm elemanıdır. Malzeme yüzeyine yapıştırılan gerinim ölçer, gerilim veya basınç etkisiyle uzayıp kısaldığında elektriksel direncini değiştirir; bu direnç değişimi ölçülerek malzeme üzerindeki mekanik gerinim doğrudan hesaplanabilir. Bu prensip, modern deneysel gerilme analizi ve yük ölçümünün temelini oluşturur.

Gerinim ölçerler; yapısal test, malzeme karakterizasyonu, yük hücresi (load cell) üretimi ve makine elemanlarının yorulma analizinde yaygın olarak kullanılır. Köprü, çelik konstrüksiyon, otomotiv şasi, uçak parçaları ve basınç kaplarında gerilme dağılımını ölçmek; tork, kuvvet ve basınç sensörlerinin çalışma çekirdeğini oluşturmak için tercih edilir. Küçük boyutları ve yüksek hassasiyetleri sayesinde hem laboratuvar hem de saha uygulamalarına uygundurlar.

Çalışma Prensibi

Gerinim ölçerin çalışması, bir iletkenin gerildikçe direncinin artması, sıkıştıkça azalması esasına dayanır. İnce bir metal folyo ızgarası, esnek bir taşıyıcı üzerine yerleştirilir ve test edilecek yüzeye yapıştırılır. Yüzeydeki gerinim ızgaraya birebir aktarılır ve dirençteki değişim ölçülür. Bu değişim genellikle çok küçük olduğundan, gerinim ölçer bir Wheatstone köprüsü devresine bağlanır. Köprü, direnç değişimini ölçülebilir bir gerilim sinyaline çevirerek sıcaklık etkilerini de dengelemeye olanak tanır.

Uygulama Alanları

• Deneysel gerilme analizi: Prototip ve mevcut yapılarda gerçek çalışma yükleri altındaki gerilme dağılımının belirlenmesi.
• Yük hücresi ve sensör imalatı: Kuvvet, tork ve basınç sensörlerinin dönüştürücü çekirdeği olarak kullanımı.
• Yorulma ve dayanım testleri: Malzeme ve bileşenlerin tekrarlı yükler altındaki davranışının izlenmesi.
• Yapısal sağlık takibi: Köprü, kule ve endüstriyel ekipmanlarda uzun süreli deformasyon gözlemi.

Seçim Kriterleri

Doğru gerinim ölçer seçimi; ölçüm yapılacak malzemenin özelliklerine, beklenen gerinim seviyesine ve çalışma ortamına bağlıdır. Izgara boyutu, gerinimin ne kadar lokal ölçüleceğini belirler; sıcaklık uyumu (self-temperature compensation), taşıyıcı ile test malzemesinin ısıl genleşme katsayılarının eşleşmesini gerektirir. Ayrıca statik mi yoksa dinamik (yorulma) ölçüm yapılacağı, uygulanacak yapıştırma yöntemi ve bağlantı devresi de seçimi etkileyen önemli faktörlerdir.

Marmatek Strain Gauge (Gerinim Ölçer) Çözümleri

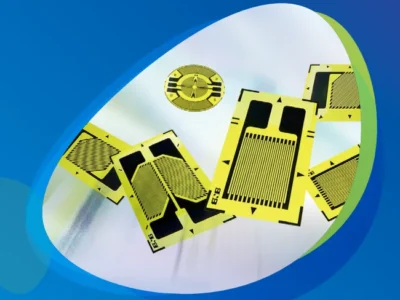

• Strain Gauge – Gerinim Ölçer — Malzeme yüzeyindeki gerinimi elektriksel direnç değişimine dönüştürerek gerilme, yük ve deformasyon ölçümü yapmanızı sağlayan hassas ölçüm elemanı.

Uygulamanıza uygun gerinim ölçer seçimi ve entegrasyonu için diğer ürünlerimizi Sensörler kategorisinden inceleyebilir, teknik danışmanlık ve teklif için ekibimizle iletişime geçebilirsiniz.

Sıkça Sorulan Sorular

Gerinim ölçer ne işe yarar?

Gerinim ölçer, bir malzemenin yük altında ne kadar uzadığını veya sıkıştığını ölçmek için kullanılır. Yüzeye yapıştırılan ölçer, deformasyon sırasında direncini değiştirir ve bu değişim üzerinden malzeme üzerindeki mekanik gerilme hesaplanır. Bu sayede yapıların ve makine elemanlarının gerçek çalışma koşullarındaki davranışı doğrudan gözlemlenebilir.

Gerinim ölçer neden Wheatstone köprüsüne bağlanır?

Gerinimden kaynaklanan direnç değişimi genellikle çok küçüktür ve doğrudan ölçülmesi zordur. Wheatstone köprüsü, bu küçük direnç değişimini ölçülebilir bir gerilim sinyaline dönüştürür. Ayrıca köprü yapısı, sıcaklık kaynaklı hataların dengelenmesine ve ölçüm hassasiyetinin artırılmasına imkân tanır.

Doğru gerinim ölçer seçerken nelere dikkat edilmelidir?

Ölçüm yapılacak malzemenin türü, beklenen gerinim aralığı, çalışma sıcaklığı ve ölçümün statik mi dinamik mi olduğu belirleyici faktörlerdir. Izgara boyutu, sıcaklık uyumu ve doğru yapıştırma yöntemi de ölçüm güvenilirliğini doğrudan etkiler. Uygulamanıza en uygun modeli belirlemek için teknik ekibimizden destek alabilirsiniz.

Gerinim ölçer hangi sektörlerde kullanılır?

Otomotiv, havacılık, inşaat, enerji ve makine imalatı gibi mekanik yüklerin kritik olduğu tüm sektörlerde kullanılır. Yük hücresi ve sensör üretiminden köprü ile yapısal elemanların yorulma testlerine kadar geniş bir yelpazede gerilme ve deformasyon ölçümünde tercih edilir.
