NEX[DAQ] Taşınabilir Veri Toplama Cihazı

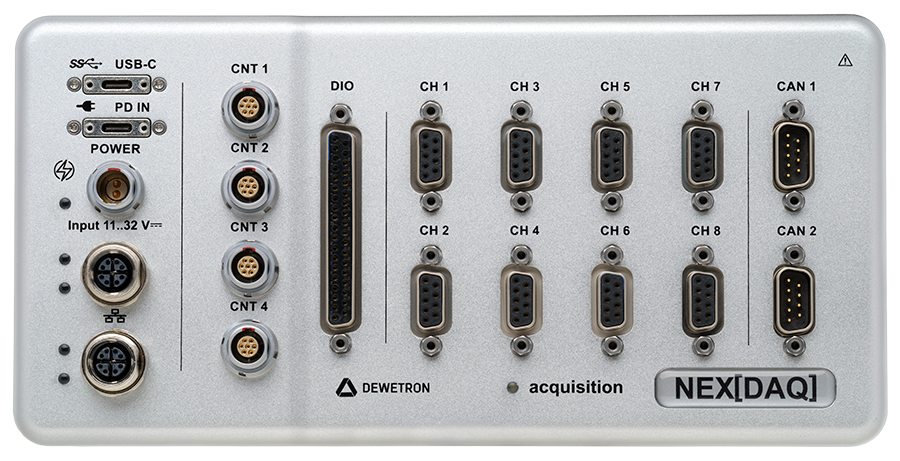

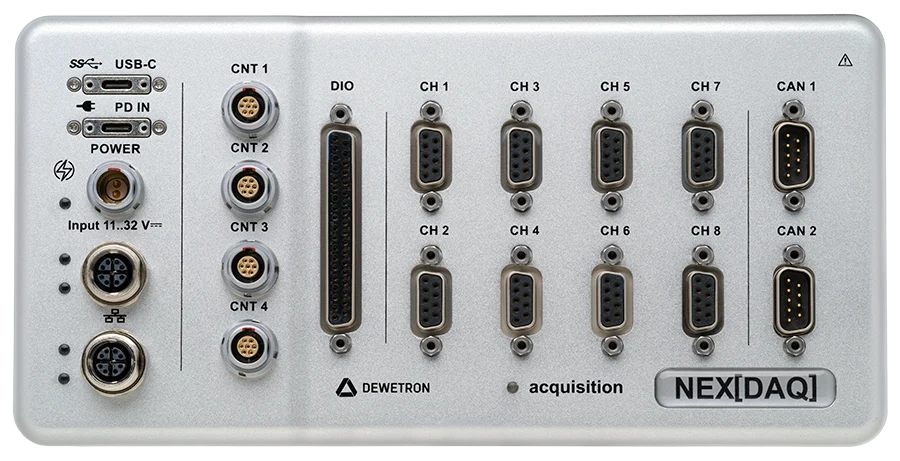

NEX DAQ taşınabilir veri toplama cihazı, Dewetron tarafından geliştirilen, 8 analog girişli, sağlam ve küçük gövdeli bir USB-C ve Ethernet veri toplama sistemidir. Herhangi bir bilgisayarın USB-C ya da Ethernet bağlantısına takıldığında analog, dijital, sayıcı ve CAN-bus verisi toplayan bir ölçüm sistemine dönüşür. Üretici onu test ve doğrulama mühendisleri ile arıza gidericiler için günlük kullanıma uygun, esnek bir araç olarak tanımlar. Ölçüm 24-bit çözünürlükle, kanal başına 200 kS/s veya 1 MS/s örnekleme hızında yapılır; bu iki hız, ürün ailesindeki NEXDAQ-200 ve NEXDAQ-1000 modellerine karşılık gelir.

NEX DAQ taşınabilir veri toplama cihazı ile neler ölçülür?

Sekiz analog girişin her biri doğrudan ±100 V’a kadar gerilimi ve tam/yarım köprü bağlantılı sensörleri (ör. strain gage) ölçebilir; TEDS ve MSI sensör adaptörü desteği vardır. Daha farklı sinyaller için Dewetron MSI sensör adaptörleri kullanılır:

• IEPE sensörler (ivmeölçer, mikrofon) ve çeyrek köprü
• Şarj çıkışlı sensörler
• RTD, termokupl ve LVDT
• 0 – 20 mA akım sinyalleri
• ±600 VRMS’e kadar gerilim

Dijital tarafta 4 gelişmiş sayıcı (ör. enkoder), 8 basit sayıcı/dijital giriş ve 4 dijital çıkış bulunur. İki arayüz CAN 2.0 ve CAN-FD hattına ya da XR modüllerine ayrılmıştır. XR modülleri, çok sayıda sıcaklık veya RTD kanalı gibi düşük hızlı kanal genişletmeleri içindir.

Öne çıkan özellikler

• 24-bit çözünürlük, kanal başına 200 kS/s veya 1 MS/s örnekleme hızı
• Doğruluk: okunan değerin ±%0,05’i, ölçüm aralığının ±%0,02’si ±50 µV
• Donanım filtresi: 2., 4., 6. veya 8. mertebe Butterworth ve Bessel
• Dewetron NEXDAQ sensörü beslemesi: 1 V ile 24 V arasında serbestçe programlanabilir
• Besleme: 9 – 36 V; gerilim düşmesinde 0,5 sn tamponlama
• IP67 koruma sınıfı; toza ve suya karşı uzun süreli dayanım
• Fansız yapı ve -20 °C ile +70 °C arası çalışma sıcaklığı
• Boyut 242 x 120 x 43,3 mm, ağırlık 1250 g

Güç ve bağlantı seçenekleri

Dewetron NEXDAQ farklı sahalarda kolay beslenebilmesi için çok sayıda güç seçeneği sunar: USB-C PD girişi (basit bir USB-C adaptör veya standart bir powerbank ile), geniş aralıklı DC girişli Lemo soketi (araç şebekesi 12 V ve 24 V dahil) ve PoE enjektörü ya da PoE switch üzerinden Power over Ethernet. Veri aktarımı USB-C veya Ethernet ile yapılır. Ethernet kullanıldığında cihaz sensörlerin yakınına yerleştirilebilir; ölçüm bilgisayarı ise 100 metreye kadar uzakta, temiz bir ortamda kalabilir.

Çok kanallı sistem ve senkronizasyon

8 kanal yetmediğinde birden fazla cihaz zincirleme (daisy-chain) ya da yıldız topolojisiyle bağlanarak çok kanallı bir sistem oluşturulabilir. Veri aktarımı ve senkronizasyon için Ethernet PTP/IEEE1588 üzerinden tek kablo yeterlidir. Her düğümde az sayıda kanal gereken dağıtık ölçümlerde bu yapı kullanışlıdır.

OXYGEN yazılımı

Dewetron NEXDAQ cihazı, Dewetron’un OXYGEN ölçüm ve analiz yazılımıyla çalışır. Tak-çalıştır kurulumla kesintisiz (gapless) veri kaydı başlatılır; ekranlar ve görünümler ölçüm göreviniz için özelleştirilebilir. Tetiklemeli kayıt ve çoklu dosya depolama izleme uygulamalarını destekler, PDF gibi formatlarda rapor hazırlanabilir. Daha zorlu ölçümler için matematik fonksiyonları, FFT, order analizi, swept sine analizi ve güç analizi gibi gelişmiş özellikler sunulur.

Nerelerde kullanılır?

Üreticinin verdiği uygulama örnekleri şunlardır:

• Bakım, servis ve arıza giderme
• Her düğümde az kanal bulunan dağıtık ölçümler
• NVH ve ses testleri (fansız yapı sayesinde sessiz çalışır, IEPE mikrofonlar MSI adaptörleriyle desteklenir)
• Elektrikli araçlarda termal yönetim testleri
• Araç güç tüketimi yol testleri
• Uçak motoru saha arıza giderme
• Strain gage ile malzeme dayanım testleri
• Makine teşhisi (ör. order analizi)

Küçük boyutu ve ağırlığı sayesinde dizüstü bilgisayarla birlikte taşınabilir; devreye alma, bakım ve test tezgâhı ya da makine arıza tespiti gibi iş başı görevlerde pratiktir. Genişletilmiş sıcaklık aralığı iklim odalarında, sıcak parçaların yakınında ve açık hava testlerinde kullanıma izin verir.

Ne zaman başka çözüm düşünülmeli?

Daha yüksek kanal yoğunluğu, modüler yuva yapısı veya masaüstü/rack kurulum gerekiyorsa TRIONet3 Kompakt Veri Toplama Ön Ünitesi ya da DEWE3-A4 Hepsi Bir Arada Veri Toplama Sistemi değerlendirilebilir. Diğer seçenekler için Veri Toplama Ana Üniteleri ve Cihazları kategorisine bakabilirsiniz.

Dewetron NEXDAQ sensörü tipleriniz, kanal sayınız ve güç koşullarınıza uygun NEX DAQ taşınabilir veri toplama cihazı konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
