TRION-TIMING-V3 Zamanlama ve Senkronizasyon Modülü

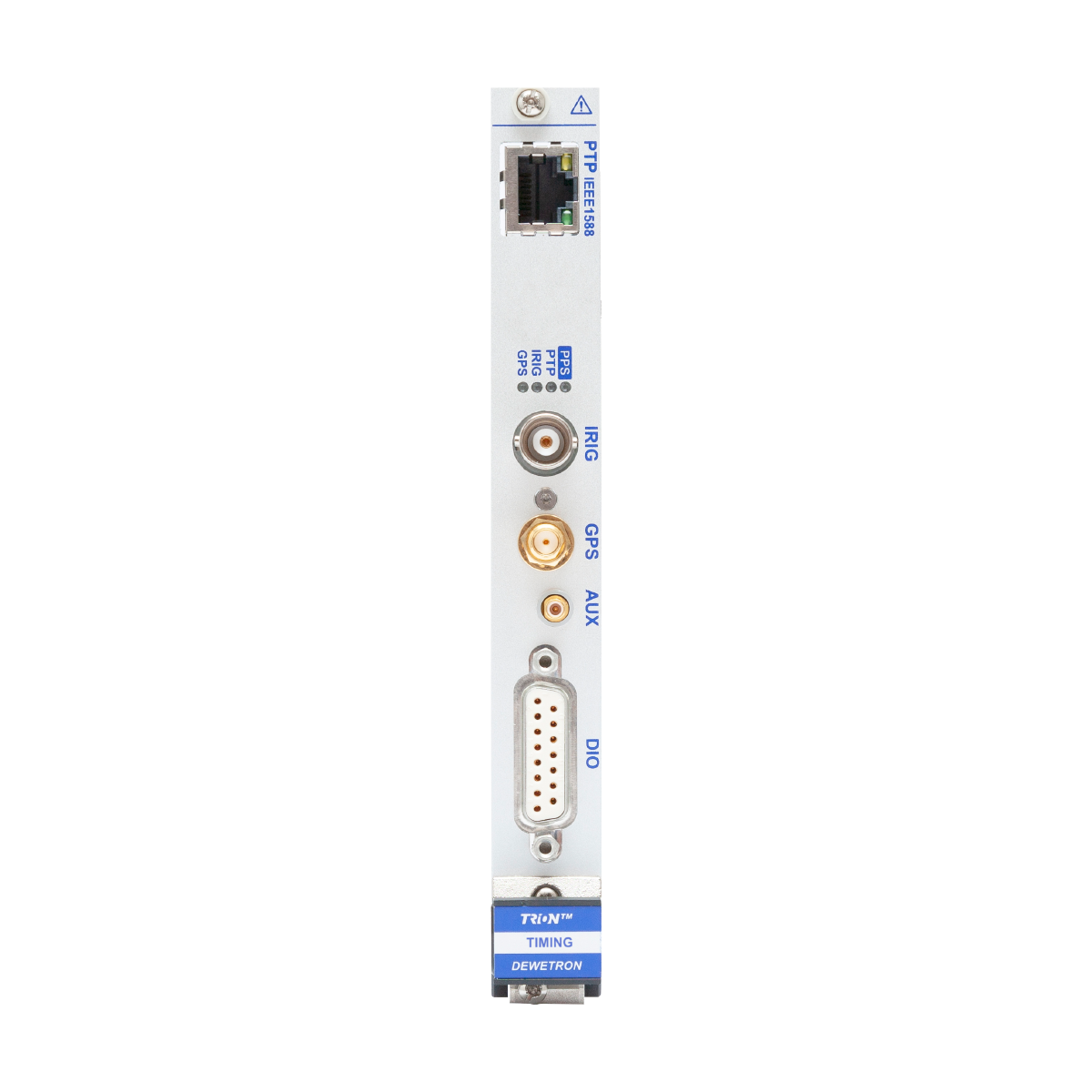

TRION-TIMING-V3 zamanlama ve senkronizasyon modülü, Dewetron TRION serisi için geliştirilmiş, tek slot kaplayan bir sistem zamanlama ve senkronizasyon modülüdür. PTP / IEEE 1588, GPS/GLONASS, IRIG ve PPS (saniyede bir darbe) kaynaklarından mutlak zaman referansı alır. Bunun yanında 8 dijital giriş/çıkış, 1 gelişmiş sayıcı girişi ve 1 yardımcı (AUX) SMB soketi sunar. Böylece zaman referansı, tetik sinyalleri ve sayıcı/enkoder girişi tek bir modülde toplanır.

TRION-TIMING-V3 zamanlama ve senkronizasyon modülü hangi senkronizasyon kaynaklarını destekler?

• PTP / IEEE 1588: Multicast UDP / IPv4 modu, End to End gecikme mekanizması ve DHCP ile IP adresi alma. RJ-45 Ethernet bağlantısı 10/100 Mbit hızındadır ve yalnızca senkronizasyon içindir; bu hat üzerinden veri aktarımı yapılamaz. Programlanabilir düzeltme sınırı 10 ns ile 500 ms arasındadır.
• GPS / GLONASS: GPS/SBAS L1 ve GLONASS sinyalleri, 100 ns PPS doğruluğu, 1 Hz, 5 Hz ve 10 Hz yenileme hızı. Anten bağlantısı için SMA konnektör kullanılır. Konum doğruluğu (yatay CEP) otonom modda 1,5 m, diferansiyel modda 1,0 m, hız doğruluğu 0,1 m/s, hız sınırı 500 m/s’dir.
• IRIG girişi: A veya B kodu; AM veya DC (A007, A127, B007, B127). AM kodunda 0,5 Vp-p ile 10 Vp-p genlik ve 3:1 ±%10 oran, DC kodunda seviye kaymalı (kenar algılamalı) TTL/CMOS uyumlu sinyal desteklenir. Giriş empedansı 20 kΩ, izolasyon gerilimi 350 VDC’dir.
• IRIG çıkışı: B kodu, DC (B007).
• Programlanabilir frekans çıkışı: 10 Hz ile 1 000 000 Hz arasında 1 çıkış.

Dijital G/Ç, sayıcı ve AUX girişi

Dewetron TRION-TIMING-V3 modülünün 8 dijital giriş/çıkış kanalı CMOS/TTL uyumludur. Giriş tarafında düşük seviye 0,8 V altında, yüksek seviye 2,0 V üzerindedir; çıkış tarafında TTL seviyesi ve 20 mA sürüş akımı verilir. Kanallar ±30 VDC aşırı gerilime karşı korumalıdır. Dijital G/Ç, sayıcı girişi ve sensör beslemesi aynı D-SUB-15 soketinde toplanmıştır.

• Gelişmiş sayıcı girişi: 1 gelişmiş sayıcı ya da 3 dijital giriş olarak kullanılabilir. Sayıcı 32-bit çözünürlüğe, 80 MHz zaman tabanına ve 10 MHz’e kadar giriş frekansına sahiptir.
• Sayıcı modları: temel olay sayma, kapılı sayma, yukarı/aşağı sayma ve enkoder modu (X1, X2, X4).
• Dalga biçimi zamanlaması: periyot, frekans, darbe genişliği, görev oranı (duty cycle) ve kenar aralığı.
• Sensör modları: açısal ve doğrusal enkoder, sıfır işaretli veya sıfır işaretsiz dişli ölçümü, eksik ya da çift dişli dişli ölçümü.
• Sayıcı koruması ve sensör beslemesi: ±30 VDC, 100 ms için 50 VPEAK aşırı gerilim koruması; 5 V (600 mA) ve 12 V (600 mA) sensör beslemesi.
• Zaman tabanı doğruluğu: DEWE3 sistemi içinde tipik 2 ppm, en fazla 10 ppm. DEWE2 sistemi içinde tipik 10 ppm, en fazla 50 ppm.

AUX soketi (SMB) kamera tetiği, tetik girişi/çıkışı, veri toplama saati ve programlanabilir saat çıkışı işlevlerini üstlenir. Giriş ve çıkış LVTTL uyumludur; çıkış akımı 10 mA, aşırı gerilim koruması ±20 VDC’dir.

Genel özellikler

• Tipik güç tüketimi 5 W
• Çalışma sıcaklığı 0–50 °C
• Ağırlık yaklaşık 240 g
• 1 şasi slotu kaplar

Nerelerde kullanılır?

TRION-TIMING-V3 zamanlama ve senkronizasyon modülü, ölçüm verisinin mutlak zamana bağlanması gereken uygulamalar için uygundur. Birden fazla ölçüm sisteminin aynı zaman referansına kilitlendiği dağıtık testler, GPS zamanıyla damgalanan saha ölçümleri ve IRIG zaman kodu kullanan test altyapıları örnek olarak verilebilir. Dönen makine testlerinde enkoder ve dişli sinyalleri sayıcı girişine bağlanabilir. Ağ üzerinden PTP ile senkronizasyon için ağın DHCP sunmasının gerektiğini unutmayın.

Sisteme entegrasyon

Dewetron TRION-TIMING-V3, TRION modül serisinin bir parçasıdır ve şasi içinde tek slot kullanır. Zaman tabanı doğruluğu değerlerinin DEWE3 sistemi için verilmesi, modülün bu platformda kullanılmak üzere tasarlandığını gösterir. DEWE3 tarafında DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi ve DEWE3-M8s Veri Toplama Ana Ünitesi gibi sistemler arasından seçim yapılabilir. Ölçüm kanallarını sağlayan analog giriş modülleriyle, örneğin TRION3-2420-LV-6-BNC Analog Giriş Modülü, aynı şasi içinde birlikte kullanıldığında ölçüm verisi ortak zaman referansına bağlanır. Dewetron TRION-TIMING-V3 modülünün kendisi analog ölçüm kanalı sunmaz; zamanlama, tetik ve sayıcı işlevlerini tamamlar. Diğer modüller için Veri Toplama I/O Modülleri kategorisine bakabilirsiniz.

Zaman senkronizasyonu kaynağınıza (PTP, GPS veya IRIG) uygun TRION-TIMING-V3 zamanlama ve senkronizasyon modülü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
