TRION3-1820-MULTI-8-L0B Üniversal Giriş Modülü

TRION3-1820-MULTI-8-L0B üniversal giriş modülü, Dewetron’un TRION3 serisine ait, sekiz kanallı ve kanalları birbirinden izole bir sinyal koşullandırma ve veri toplama modülüdür. Her kanal 24-bit çözünürlükle 100 S/s ile 2 MS/s arasında örnekler ve DC – 2 MHz bant genişliği sunar. Voltaj, gerinim pulu köprüsü, IEPE, RTD, direnç, akım, CAN ve sayıcı girişleri aynı modülde yer aldığı için farklı sensör tiplerini tek bir modül çeşidiyle ölçmek mümkündür. Dewetron TRION3-1820-MULTI-8-L0B modülü şasi içinde 1 slot kaplar ve yalnızca DEWE3 şasisi ile kullanılır.

TRION3-1820-MULTI-8-L0B üniversal giriş modülü ile hangi sinyaller ölçülür?

• Voltaj: ±2 mV ile ±100 V arasında serbestçe programlanabilir aralıklar; tek uçlu (single-ended) veya diferansiyel giriş
• Akım: ±30 mA; 4–20 mA sensörler ve loop-powered (hat beslemeli) sensörler
• Gerinim pulu ve yük hücresi: 4, 5 ve 6 telli tam köprü; 3, 4 ve 5 telli yarım köprü; 2, 3 ve 4 telli çeyrek köprü; ±1 ile 1000 mV/V arası ölçüm aralığı
• Direnç ve RTD: 10 Ω ile 30 kΩ arası direnç; Pt100, Pt200, Pt300, Pt500 ve Pt2000 (2, 3 ve 4 telli); potansiyometre
• IEPE: IEPE ivmeölçer ve benzeri sensörler için programlanabilir akım beslemesi
• CAN: 1. kanal yüksek hızlı CAN 2.0 portu olarak kullanılabilir
• Sayıcı: son iki analog kanala (7 ve 8) bağlı iki sayıcı girişi

Şarj çıkışlı sensörler, termokupllar ve LVDT/RVDT tipi sensörler için isteğe bağlı MSI ek modülleri kullanılır: şarj için MSI2-CH-x (500 ile 50000 pC), sıcaklık için MSI2-TH-x, LVDT için MSI2-LVDT.

Öne çıkan özellikler

• 24-bit çözünürlük, 100 S/s – 2 MS/s örnekleme hızı ve DC – 2 MHz bant genişliği
• Kanallar arası tipik faz farkı 10 ns’nin altında (aynı aralıkta)
• 10 V’a kadar aralıklarda DC doğruluğu: okumanın ±%0,02’si ±aralığın %0,02’si ±20 µV (1 yıllık doğruluk, 23 °C ±5 °C)
• Otomatik seçilen 2. mertebe Bessel anti-aliasing filtresi (100 kHz, 500 kHz, 2 MHz)
• Dijital alçak geçiren filtre: 1 Hz – 1,5 MHz arası serbestçe programlanabilir veya kapalı; Bessel ya da Butterworth karakteristiği; 2., 4., 6., 8. ve 10. mertebe
• Yüksek geçiren filtre: 0,15 Hz analog; 0,16 – 100 Hz arası serbestçe programlanabilir dijital
• Kanal-kanal ve kanal-şasi arasında ±350 VDC izolasyon gerilimi
• Çalışma sıcaklığı 0 ile +45 °C

Sensör beslemesi ve köprü fonksiyonları

Her kanalda beslemeler birbirinden bağımsız programlanır. Besleme gerilimi 0 – 24 VDC aralığında 1 mV çözünürlükle ayarlanır ve uzak algılama (remote sense) desteklenir. Besleme akımı 0,1 ile 60 mA arasında ayarlanabilir; bu akım IEPE sensörleri beslemek için de kullanılır. Köprü ölçümünde besleme gerilimi en fazla 10 V’tur.

Çeyrek köprü bağlantısı için 120 Ω, 350 Ω ve 1000 Ω’luk tamamlama dirençleri modülün içindedir (±%0,05) ve yazılımdan seçilir; harici tamamlama terminali gerekmez. Köprü dengeleme (aralığın ±%400’üne kadar otomatik), hat direnci kompanzasyonu ve 4000 adımlı programlanabilir şönt kalibrasyonu da mevcuttur. Şönt hedefi mV/V cinsinden verilebilir; mühendislik biriminde programlama için OXYGEN R7.4 veya üstü gerekir.

CAN ve sayıcı kanalları

1. kanal, CAN 2.0 yüksek hızlı fiziksel katmanla çalışır. Sonlandırma programlanabilir: yüksek empedans veya 120 Ω. Böylece araç ve makine ağındaki mesajlar, analog sinyallerle aynı zaman tabanında kaydedilebilir. 7. ve 8. kanallar sayıcı olarak da kullanılabilir; sayıcı zaman tabanı 5 MHz’dir (200 ns). Basit olay sayımı, periyot, darbe genişliği, frekans ve görev oranı ölçümü yapılır; kullanılabilir sayıcı fonksiyonları kullanılan uygulama yazılımına bağlıdır.

Nerelerde kullanılır?

TRION3-1820-MULTI-8-L0B üniversal giriş modülü, aynı testte gerinim, sıcaklık, gerilim ve akım gibi farklı büyüklüklerin birlikte kaydedilmesi gereken genel amaçlı veri toplama uygulamalarına uygundur. Örneğin bir yapısal dayanım testinde yük hücresi, RTD, IEPE ivmeölçer ve 4–20 mA transmitter aynı modüle bağlanabilir.

Sisteme entegrasyon

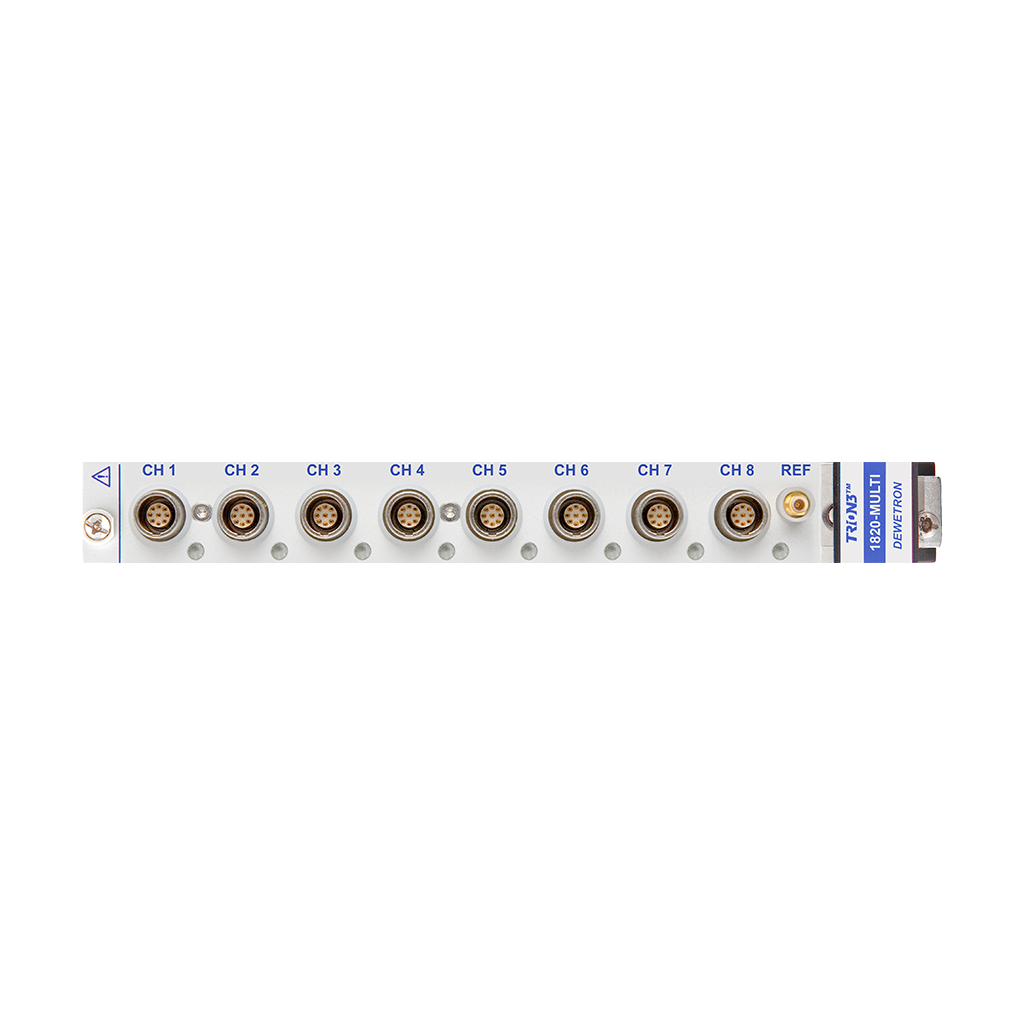

Her kanalın girişi 9 pinli LEMO EPG.0B.309 konnektörüdür. Konnektör, ölçüm girişlerinin yanında besleme, algılama hattı ve TEDS ucunu da taşır. Kanal 1’de aynı pinler CAN hatları için kullanılır. Modülde harici kalibrasyon sinyali uygulamak için bir SMB REF konnektörü bulunur. Dewetron TRION3-1820-MULTI-8-L0B, DEWE3 şasisine takılır; DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi bu platforma bir örnektir. Dewetron TRION3-1820-MULTI-8-L0B ile kullanılacak LEMO – açık uçlu kablo, üreticinin aksesuarları arasında yer alır. Ürün, ölçüm sistemleri üreticisi Dewetron tarafından geliştirilir.

Aynı ailede 9 pinli D-SUB konnektörlü 4 kanallı seçenek için TRION3-1820-MULTI-4-D Üniversal Giriş Modülü, 18-bit çözünürlükle 5 MS/s’ye kadar örnekleme gereken uygulamalar için TRION3-1850-MULTI-4-D Üniversal Giriş Modülü incelenebilir. Diğer modülleri Veri Toplama I/O Modülleri kategorisinde bulabilirsiniz.

Dewetron TRION3-1820-MULTI-8-L0B sensörü tiplerinize ve kanal sayınıza uygun TRION3-1820-MULTI-8-L0B üniversal giriş modülü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
