VTA-1704 üniversal veri toplama cihazı, Marmatek tarafından geliştirilen, USB üzerinden bilgisayara bağlanan kompakt bir veri toplama ve amplifikatör cihazıdır. Dört üniversal analog giriş, dört analog çıkış, dörder dijital giriş ve çıkış ile bir encoder girişi sunar. Sensörler vidalı konnektörlerle doğrudan bağlanır; cihaz 160 x 130 x 33 mm ölçülerinde ve 275 g ağırlığındadır (konnektörler takılı). Marmatek VTA-1704, programlama bilgisi gerektirmeden yazılım üzerinden yapılandırılarak dakikalar içinde ölçüme başlanabilmesi için tasarlanmıştır.
VTA-1704 üniversal veri toplama cihazı ile hangi sinyaller ölçülür?
Dört analog giriş kanalı diferansiyel veya tek uçlu çalışabilir ve ek bir sinyal şartlandırıcı gerektirmeden şu sensör tiplerini destekler:
- DC voltaj: ±1 mV ile ±10 V arasında dokuz ölçüm aralığı (±0,001 V, ±0,015 V, ±0,035 V, ±0,075 V, ±0,15 V, ±0,5 V, ±1,5 V, ±5 V, ±10 V)
- Akım: 0-20 mA çıkışlı standart sensörler
- Strain gage: çeyrek, yarım ve tam köprü; 120 Ω ve 350 Ω dahili köprü tamamlama dirençleri yazılım üzerinden seçilir
- Termokupl: E, J, K ve T tipleri
- RTD ve direnç: Pt100 ve Pt1000, direnç ölçümü ve rasyometrik sensörler
Ölçüm performansı ve sensör beslemesi
- Analog ölçüm hızı 4 Hz, 20 Hz, 50 Hz, 100 Hz, 200 Hz, 500 Hz ve 1 kHz değerlerinden seçilir; sigma-delta ADC kullanılır
- %0,005 tam skala doğrusallık
- Giriş empedansı 1 GΩ üzerinde, maksimum ortak mod voltajı ±12,5 V, aşırı gerilim koruması ±40 V
- Termokupl ölçüm doğruluğu ±1,5 °C, RTD ölçüm doğruluğu ±1 °C (24 °C’de)
- Dijital Butterworth 4. derece örtüşme önleyici filtre
- Marmatek VTA-1704 sensörü beslemesi yazılım üzerinden programlanır: rasyometrik ölçümler için 2,5 V ve 5 V (kanal başına 50 mA), diğer sensörler için 10 V (en fazla 500 mA)
- 10–30 VDC besleme gerilimi
Doğruluk, seçilen örnekleme hızıyla birlikte değişir. Datasheet’teki tabloya göre 1 kHz’de tam skala hatası %0,0272 ve SNR 83 dB iken, 4 Hz’de tam skala hatası %0,0012 ve SNR 113 dB olur. Yani hızlı dinamik ölçümde hız, yavaş ve hassas ölçümde doğruluk öne çıkarılabilir.
Analog çıkış ve amplifikatör modu
Marmatek VTA-1704 cihazının dört analog çıkışı 16 bit çözünürlüktedir ve 1 ms’ye kadar güncellenebilir. Voltaj çıkışı 0-5 V, 0-10 V, ±5 V ve ±10 V; akım çıkışı 4-20 mA, 0-20 mA ve 0-24 mA aralıklarında yazılım üzerinden seçilir. Amplifikatör modunda dört üniversal analog giriş, programlanarak dört analog çıkışa yükseltilmiş sinyal olarak aktarılır. Örneğin bir termokupl girişi 4-20 mA çıkışa, bir encoder girişi 0-10 VDC çıkışa dönüştürülebilir. Yazılımla programlandıktan sonra cihaz bilgisayar bağlantısı olmadan amplifikatör modunda çalışabilir; bu sayede Marmatek VTA-1704 sinyalleri bir PLC veya kayıt cihazına taşıyan bağımsız bir sinyal dönüştürücü olarak da kullanılır.
Dijital giriş/çıkış ve encoder girişi
- Dijital giriş: 4 kanal, TTL, düşük seviye en fazla 1,5 V, yüksek seviye en az 4 V, 1 ms güncelleme hızı
- Dijital çıkış: 4 kanal, düşük seviye en fazla 0,5 V, yüksek seviye en az 4,5 V, 1 ms güncelleme hızı; belirlenen eşik değerinde tetiklenme için de kullanılabilir
- Encoder girişi: 1 kanal, quadrature artımlı encoder desteği, pozisyon, hız ve frekans ölçümü, 32 bit sayaç, 1 MHz maksimum örnekleme hızı, 500 kHz’e kadar frekans ölçümü; hız/frekans ölçüm periyodu 10 ms, 100 ms, 200 ms, 500 ms veya 1 s seçilebilir
Yazılım ve veri kaydı

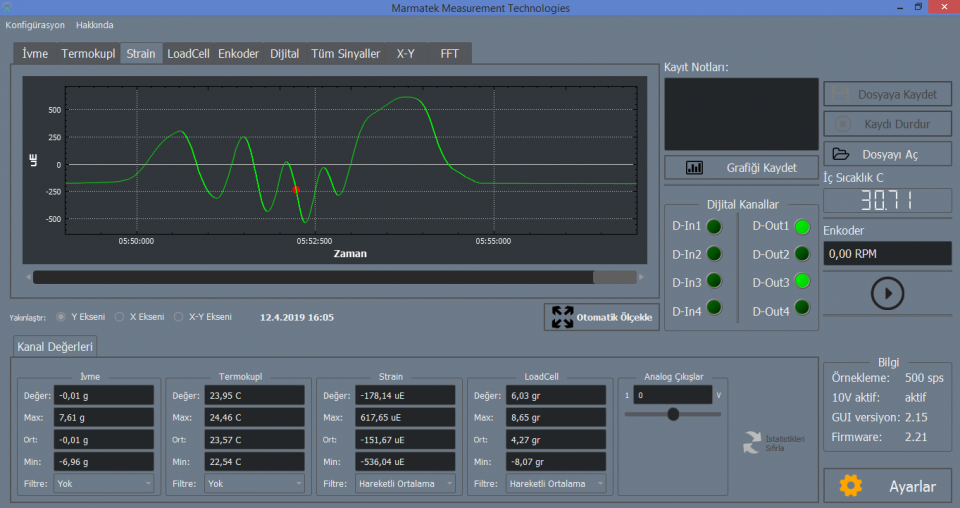

Marmatek VTA-1704 cihazı, ücretsiz VTA-1704 DAQ Software ile yapılandırılır. Yazılımda kanallar etkinleştirilip sensör parametreleri girilir; ölçüm verileri sayısal ve grafiksel olarak izlenir ve CSV formatında dosyaya kaydedilir. Kaydedilen dosyalar aynı yazılımda grafik olarak yeniden açılabilir. Gelişmiş tetikleme fonksiyonları kritik olayların kaçırılmamasına yardımcı olur; basit FFT analizi ile frekans domeninde ölçüm yapılabilir. Arayüz Türkçe olarak kullanılabilir. Ayarlar cihazın kalıcı hafızasına kaydedilebilir, böylece güç kesilip tekrar verildiğinde yazılımdan indirilerek doğrulanabilir.
Nerelerde kullanılır?
VTA-1704 üniversal veri toplama cihazı, birkaç farklı sensörün aynı anda izlendiği küçük ve orta ölçekli test düzeneklerine uygundur. Üretici dokümanı örnek olarak otomotivde fren kuvveti, egzoz sıcaklığı, direksiyon torku ve motor titreşimini; laboratuvarda titreşim, deplasman, gerinim ve kuvvet ölçümünü; endüstride sıcaklık, basınç ve akış takibini; yapısal sağlık izlemede ivme, eğim ve deplasmanı; akıllı tarımda karbondioksit, ışık, sıcaklık ve nemi; ayrıca meteoroloji, savunma sanayii ve raylı taşımacılık uygulamalarını sayar.
Alternatifler ve sistem seçimi
Kanal sayısı dört ile sınırlı olduğundan, daha fazla kanal veya daha yüksek örnekleme hızı gereken projelerde DEWE3-A4 Hepsi Bir Arada Veri Toplama Sistemi gibi daha kapsamlı sistemlere bakılabilir. Aynı sınıfta tek ünite olarak AYDAQ-4UL Üniversal Veri Toplama Cihazı da incelenebilir. Tüm seçenekleri Veri Toplama Sistemleri kategorisinde bulabilirsiniz.
Sensör tipleriniz, kanal sayınız ve amplifikatör çıkış ihtiyacınız için VTA-1704 üniversal veri toplama cihazı yapılandırması konusunda Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
