Veri toplama sistemi (DAQ) nedir?

Veri toplama sistemi (DAQ), çok sayıda sensörden gelen analog ve dijital sinyalleri eş zamanlı kaydeden ölçüm cihazıdır. Endüstriyel test, araştırma ve kalite kontrol uygulamalarında kullanılır.

DAQ sistemi seçerken kanal sayısı ve örnekleme hızı nasıl belirlenir?

Eş zamanlı ölçülecek sinyal sayısı kanal sayısını, ölçülen sinyalin maksimum frekansının en az 2.5 katı örnekleme hızını (Nyquist kriteri) belirler. Sinyal tipi (ICP, strain gauge, termokupl, voltaj) sinyal koşullandırma gereksinimini ortaya koyar.

ICP/IEPE sensörler DAQ sistemine nasıl bağlanır?

ICP/IEPE sensörler DAQ sisteminin ICP giriş modülüne koaksiyel kablo ile bağlanır. DAQ modülü sensöre sabit akım beslemesi sağlar ve AC sinyal bileşenini okur.

Dewetron ve Gantner DAQ sistemleri arasındaki fark nedir?

Dewetron sistemleri yüksek kanal sayılı, çok sensör tipini destekleyen taşınabilir ve sabit ölçüm platformları sunar. Gantner Q.series modüler yapısıyla saha otomasyon ve uzun süreli izleme uygulamalarında öne çıkar.

PU[REC] Yüksek Hızlı Data Logger - Data Logger

PU[REC] Yüksek Hızlı Data Logger

Teslim Süresi : 4-6 hafta

Taşınabilir & Dayanıklı
16 Ölçüm Kanalı (Genişleyebilir)
15.6″ Çok Dokunuşlu Ekran
50 kS/s veya 200 kS/s Ölçüm Hızı
1 TB Dahili SSD

Örnekleme Hızı

Stok kodu: 25207 Kategoriler: Data Logger, Genel Etiketler: purec, high speed data recorder, high speed data logger, Data Logger, yüksek hızlı data logger, veri kaydedici, dewetron

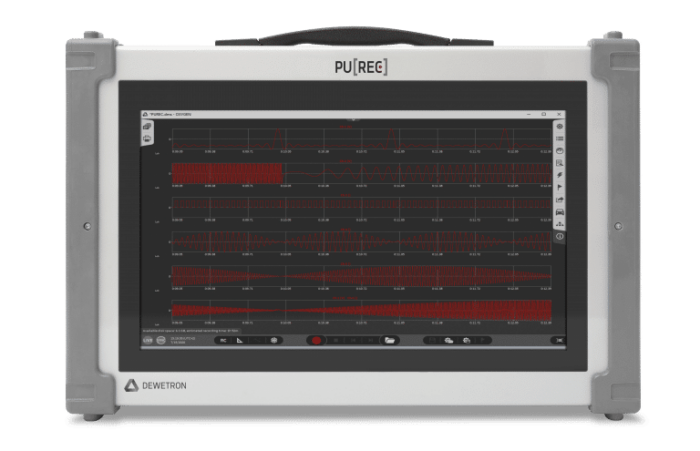

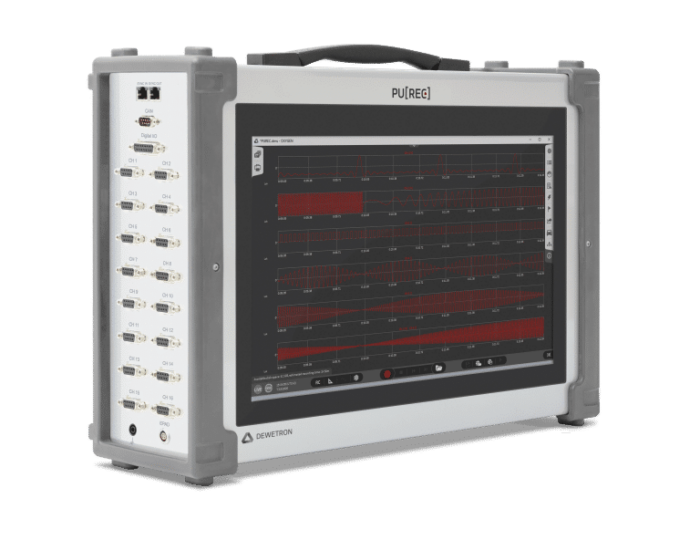

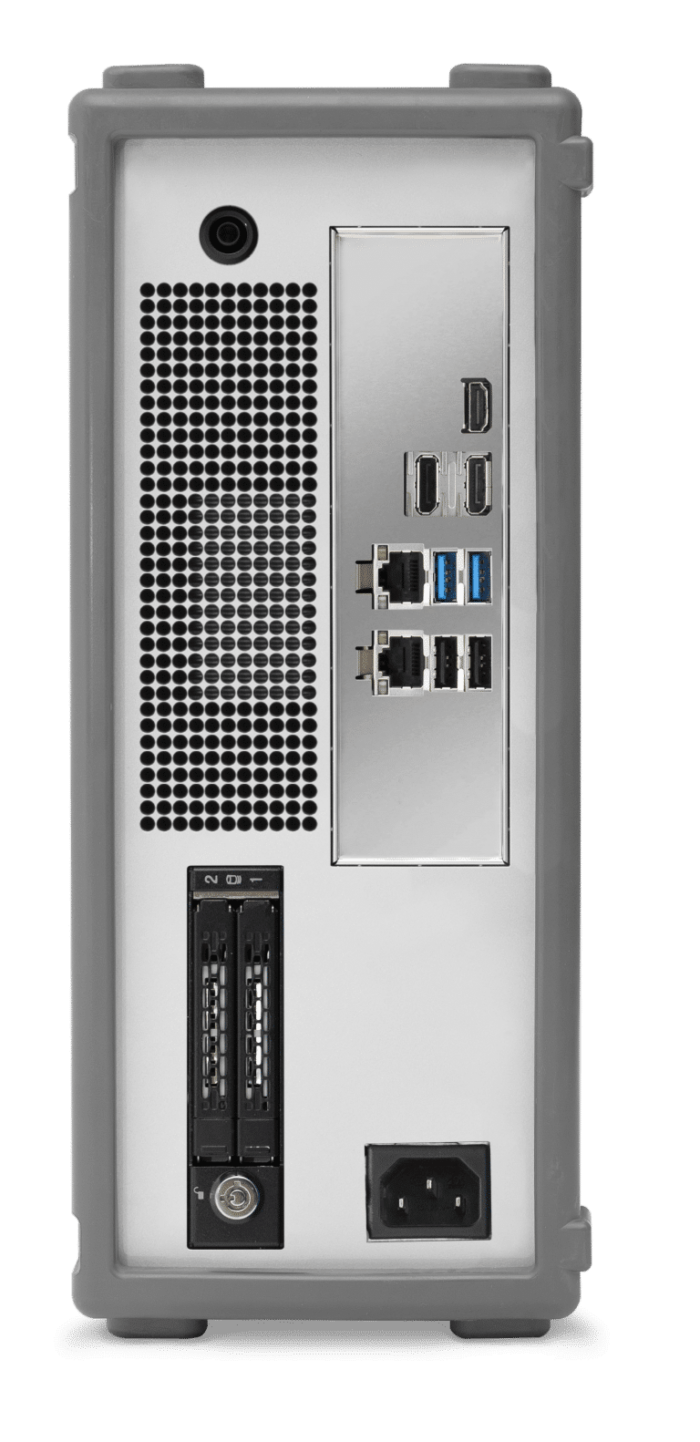

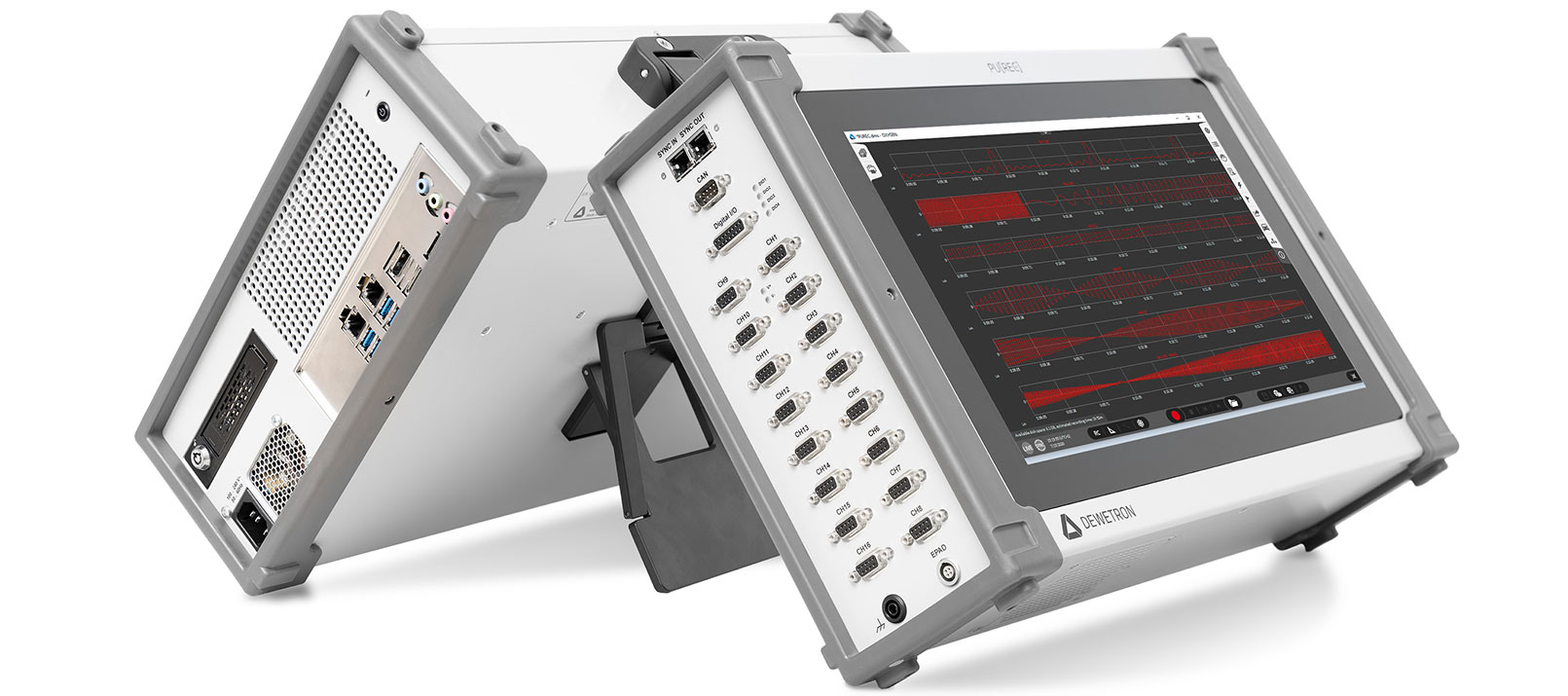

PU[REC] Yüksek Hızlı Data Logger

PURE RECORDING
Kolay ve sade yeni ürünümüz PU[REC] ile gelecek nesil veri kaydediciyi keşfedin. PU[REC], taşınabilir, genişletilebilir, dokunmatik, kullanımı kolay ve herkesin yakından bilip takdir ettiği DEWETRON kalitesi ile karşınızda. Ölçüm yazılımı OXYGEN ile hem kayıt sırasında hem de sonrasında verilerinizin analizinin keyfini çıkarın.
PU[REC] keyfini çıkarmanın tam zamanı…

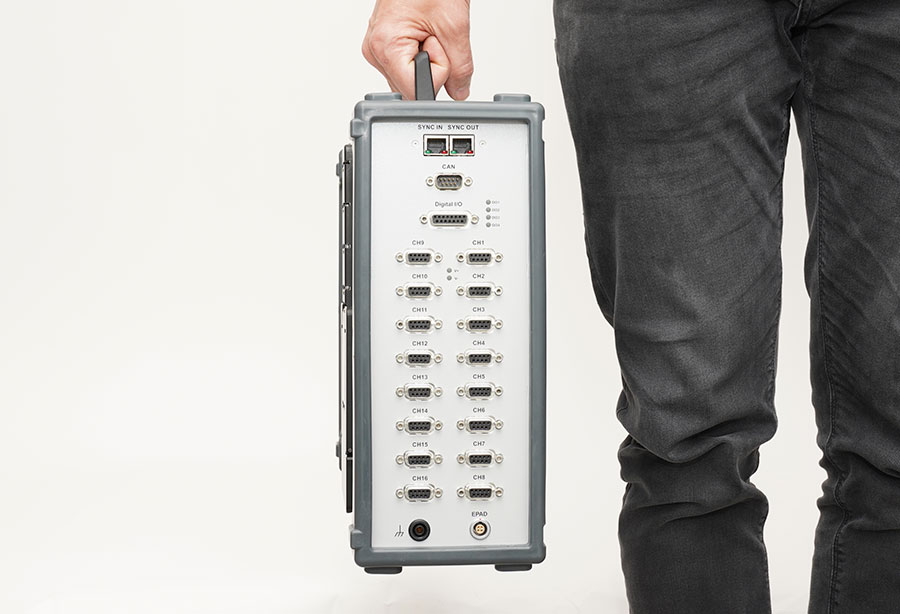

Sağlam gövdesi ile, havacılık ve savunma, enerji, endüstriyel imalat, otomotiv veya hayal edebileceğiniz her sektörlerde elektriksel veya mekanik bileşenleri analiz etmek için zorlu ortamlarda bile kullanmanıza olanak tanır.

DEWETRON PU[REC] tam olarak ihtiyacınızı karşılayabilir. İki hız seçeneği arasından seçim yapabilirsiniz: 50 kS/s veya 200 kS/s.

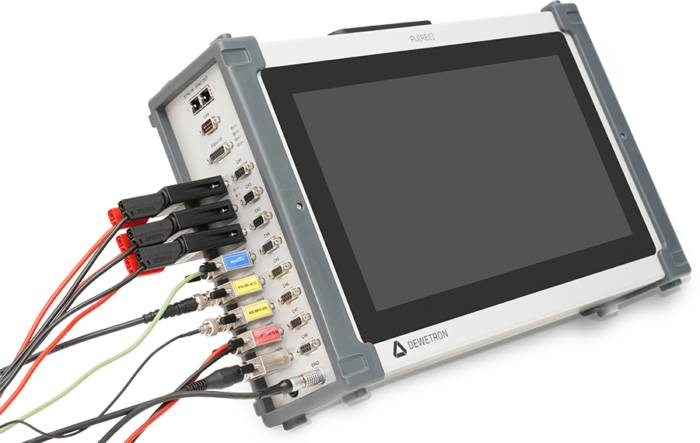

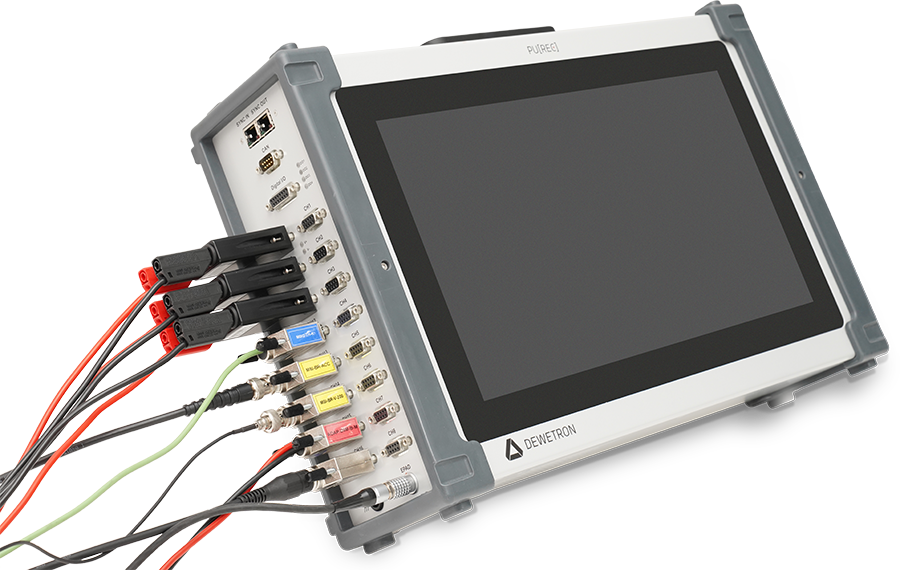

PU[REC]’inizi yüksek hızlı bir CAN arayüzü ile genişletebilir ve çok çeşitli analog giriş tipini (MSI) adaptörler kullanarak ölçebilir ve yarı statik kanal genişletme modülleri (EPAD2) ile sistemi genişletebilirsiniz.

HARİCİ ADAPTÖR OPSİONLARI İLE AŞAĞIDAKİ TİPTE SENSÖR ÖLÇÜMÜ YAPABİLİR

MSI2-CH-X Charge (Yük) tipi sensörler 100 000 pC	Full-bridge, half-bridge, quarter-bridge 120 Ω ve 350 Ω	MSI2-LVDT LVDT and RVDT sensors 5-kablolu bağlantı
MSI-BR-ACC IEPE® sensor typ. ivmeölçer, mikrofon	MSI2-TH-X Thermocouple sensor: K, J, T tipi Diğerlerini sorunuz!	MSI-BR-RTD RTD sensors: 2-, 3-, 4-kablolu Pt100, Pt200, Pt500, Pt1000, Pt2000
MSI2-250R-20MA 4 ila 20 mA sensor	MSI-BR-V-200 200 V Gerilime Kadar Ölçüm	MSI2-V-600 600 V Gerilime Kadar Ölçüm

PU[REC] Yüksek Hızlı Data Logger Data Logger, Genel

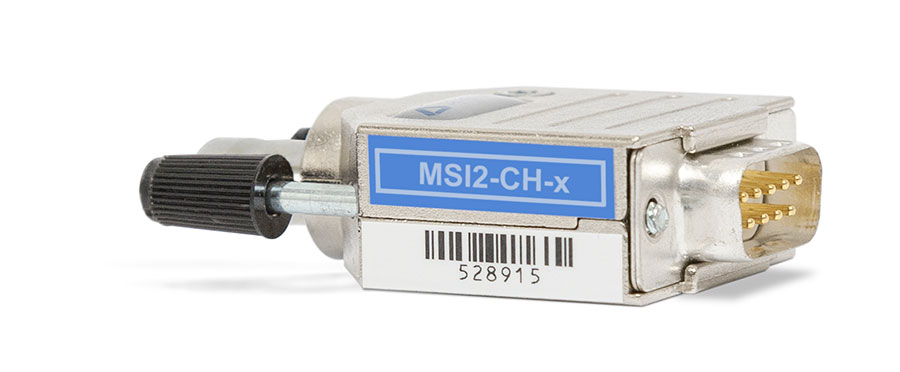

MSI2-CH-X
Charge (Yük) tipi sensörler
100 000 pC

Full-bridge, half-bridge, quarter-bridge
120 Ω ve 350 Ω

MSI2-LVDT
LVDT and RVDT sensors
5-kablolu bağlantı

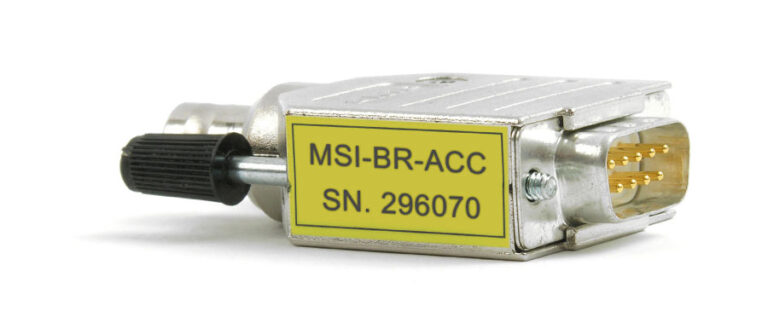

MSI-BR-ACC
IEPE® sensor
typ. ivmeölçer, mikrofon

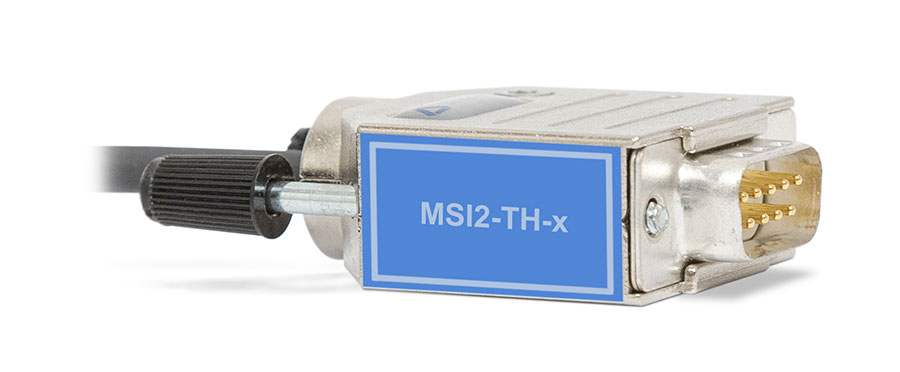

MSI2-TH-X
Thermocouple sensor: K, J, T tipi
Diğerlerini sorunuz!

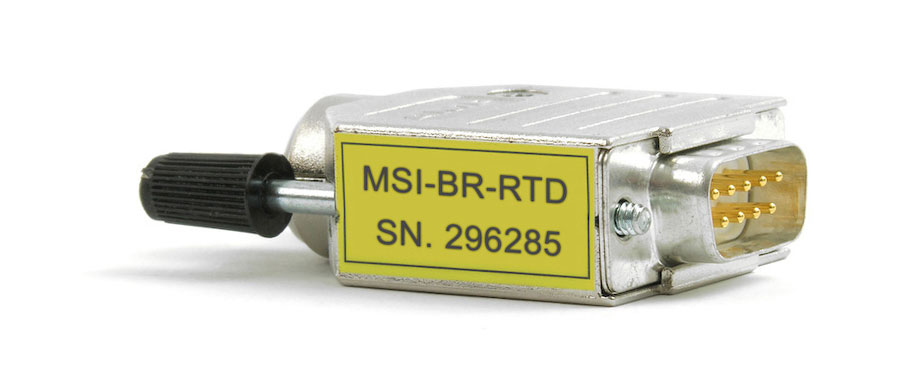

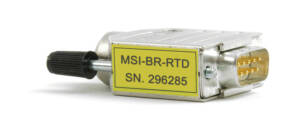

MSI-BR-RTD
RTD sensors: 2-, 3-, 4-kablolu
Pt100, Pt200, Pt500, Pt1000, Pt2000

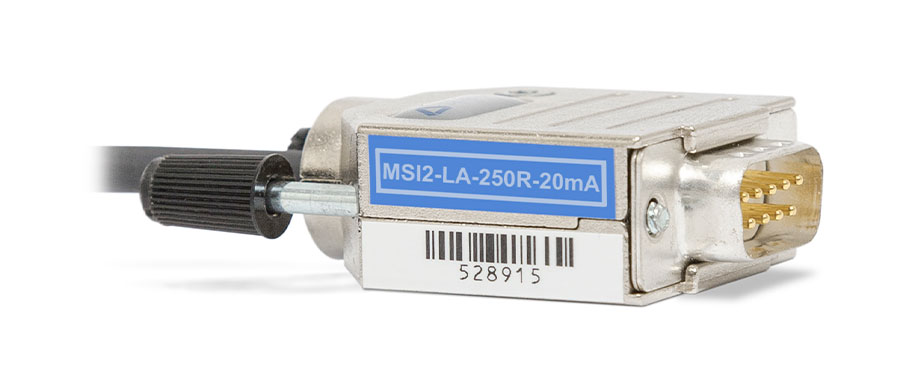

MSI2-250R-20MA
4 ila 20 mA sensor

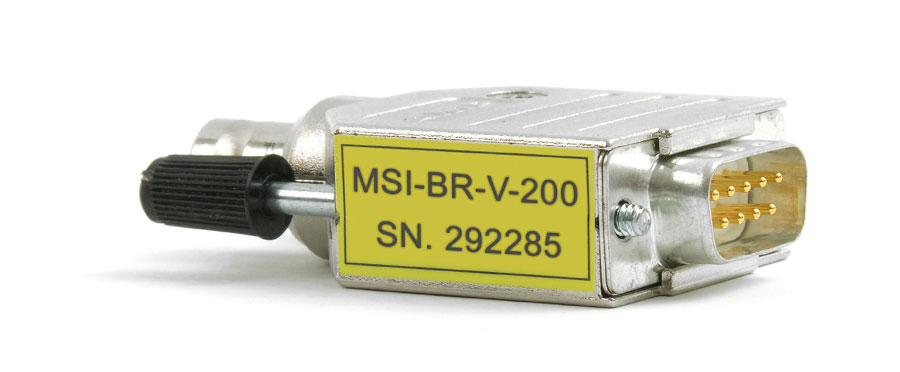

MSI-BR-V-200
200 V Gerilime Kadar Ölçüm

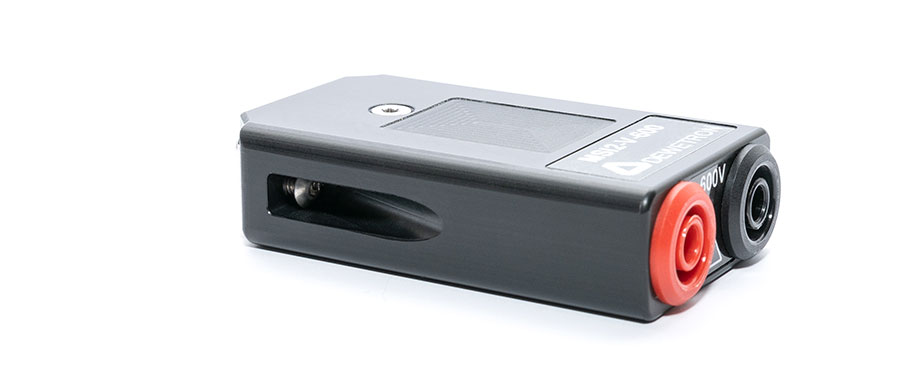

MSI2-V-600
600 V Gerilime Kadar Ölçüm

XR MODÜLLERİ İLE KANAL GENİŞLEME

	XR-RTD8 8 izole direnç sıcaklık dedektörü (RTD) girişleri		XR-LA8 0 to 20 mA; ±20 mA; ±30 mA
	XR-TH8 8 izole termokupl (TC) girişi (B, E, J, K, N, R, S, T)		XR-V8 8 izole voltaj girişi, Yazılımla seçilebilir: ±100 mV, ±500 mV, ±1 V, ±2,5 V, ±5 V, ±10 V; Fiziksel giriş: ±50 V

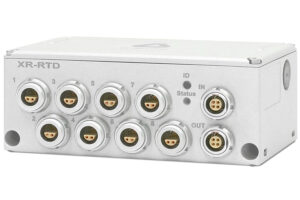

XR-RTD8

8 izole direnç sıcaklık dedektörü (RTD) girişleri

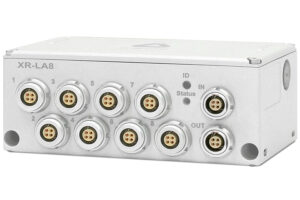

XR-LA8

0 to 20 mA; ±20 mA; ±30 mA

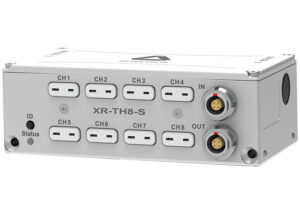

XR-TH8

8 izole termokupl (TC) girişi (B, E, J, K, N, R, S, T)

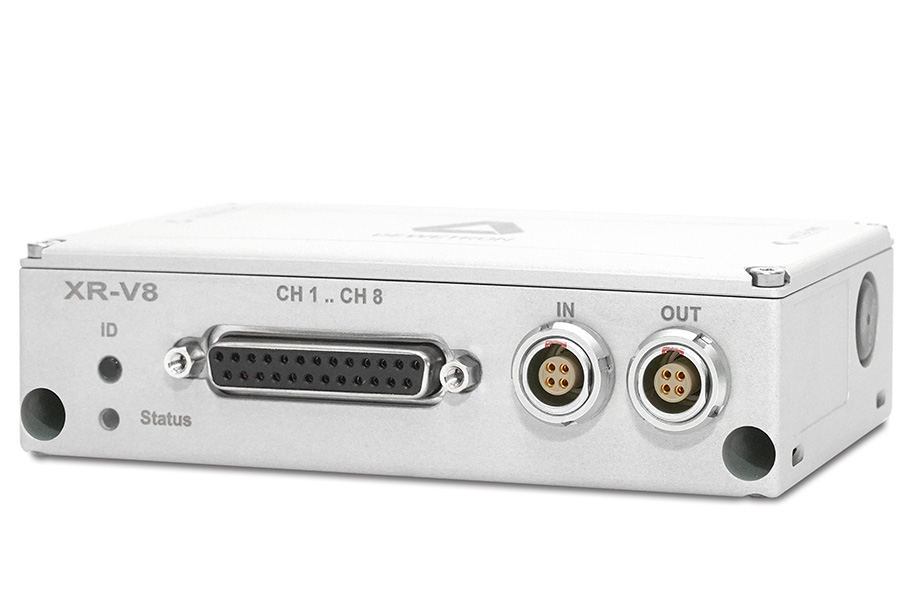

XR-V8

8 izole voltaj girişi, Yazılımla seçilebilir: ±100 mV, ±500 mV, ±1 V, ±2,5 V, ±5 V, ±10 V; Fiziksel giriş: ±50 V

YAZILIM OPSİYONLARI

OXYGEN-NET

Çoğu uygulama, bazen farklı yerlerde bile birden fazla ölçüm cihazı gerektirir. OXYGEN-NET, tüm cihazları tek bir sanal ölçüm cihazında toplamayı mümkün kılar. Yalnızca güvenilir bir ağ bağlantısına ihtiyacınız var, o zaman mevcut tüm cihazları tek bir ana cihazdan çalıştırabilirsiniz.

Birçok uzak ölçüm cihazı için büyük bir sanal cihaz oluşturun
Tek bir tıklamayla cihazları ekleyin ve kaldırın (son derece basit)
TRION-SYNC-BUS’ın yanı sıra mutlak zaman senkronizasyonu ile çalışın
Yedeklemeden yararlanmak için verilerinizi yerel ve uzak birimde depolayın

CAN-OUT

CAN-Bus’a mevcut verileri iletmeye ihtiyacınız mı var? Sorun değil, opsiyonel CAN-transmit fonksiyonu, PU[REC] cihazından ölçülen kritik kanalları CAN-bus’a iletebilir

Aynı CAN-bus ver yoluna aynı anda gönder ve al
Kanalları CAN sinyaline sürükleyip bırakmanız yeterlidir
Her CAN mesajı için iletim aralığını ayrı ayrı seçin
İsteğe bağlı olarak kalite veya yanıt verme arasında seçim yapmak için iletim gecikmesini ayarlayın

ETHERNET ALICISI

OXYGEN’de kullanmak istediğiniz veri kaynaklarınız var mı? Ethernet alıcısı tam sizin için. UDP paketleri OXYGEN kanallarına çevrilir, böylece bunları diğer tüm verilerinizle birlikte görselleştirebilir ve kaydedebilirsiniz. Öte yandan cihazın ölçüm verileri UDP aracılığı, farklı bulut sunucularına iletebilir.

Birden fazla alıcı ve gönderici desteği
Paket açıklaması için basit XML kod çözme yapısı
Zaman damgası kod çözme ile isteğe bağlı zaman senkronizasyonu

SES SEVİYE ÖLÇÜMÜ

İsteğe bağlı ses seviyesi seçeneği ile zamana bağlı ses basıncı seviyesini veya enerjiye eşdeğer sürekli ses seviyesini belirleyin. Ayrıca statik ses basıncı seviyesini serbestçe tanımlayabilir ve diğer birçok özelliği kullanabilirsiniz:

A-, B-, C-, D- ve Z-frekans ağırlığı (DIN EN 61672-1 uyarınca)
Hızlı, yavaş ve impuls zaman ağırlıklandırma (IEC 651’e uygun olarak)
Hava kaynaklı ses (20 μPa) ve su (1 μPa) için referans seviye
Toplam ve aralıklı günlük kaydı

Translated with DeepL.com (free version)

Analog Dijital Dönüştürücü Özellikleri

Örnekleme Hızı	50 kHz \| 200 kHz
Çözünürlük	16 bit \| 18 bit \| 24 bit
Frekans Bant Genişliği	70 kHz 3rd order Butterworth filter
Anti-aliasing Filtresi	70 kHz 3rd order Butterworth
Dijital Filtreler	Bessel 2,4,6,8. mertebe \| Butterworth 2,4,6,8. mertebe

Genel Özellikler

Ürün Ailesi	Veri Toplama Cihazı
Gösterge	15.6″ Çok Dokunuşlu Ekran

Mikro Kontrolcü

İşletim Sistemi OS	Microsoft Windows 10 64-bit

Analog Giriş

Kanal Sayısı (AI)	16
Sinyal Giriş Desteği	Voltaj

Voltaj Ölçüm Modu

Voltaj Girişi	±5 V \| ±10 V

Kayıt Özellikleri

Kayıt Kapasitesi	1 TB – SSD

Sensör Besleme Özellikleri

Sensör Besleme Gerilimi	±5 V \| 12 VDC

Haberleşme Arabirimi

Haberleşme Arayüzleri	Ethernet (10/100/1000 Mbit) \| USB
Haberleşme Protokolleri	CAN \| TCP/IP

Dijital Giriş Çıkış

Kanal Sayısı	2x counter shared with 8x digital inputs; 4x digital outputs
Voltaj Seviyesi Maksimum	30 VDC
Kontak Tipi	TTL

Mekaniksel Özellikler

Boyutlar	463 x 129 x 318 mm (18.2 x 5.1 x 12.5 in.)
Ağırlık	7.3 Kg

Elektriksel Özellikler

Elektriksel Konnektör	DSUB 9 Pin

Çevresel

Çalışma Sıcaklığı	0 to +50 °C, önceden ısıtılarak -20 °C ye kadar çalışabilir
Saklama Sıcaklığı	-20 to +70 °C
Bağıl Nem	10 to 80 % yoğuşmasız., 5 to 95 % RH
Max Rastlantısal Vibrasyon	Class 2M4 Spectral acceleration density: 1 m²/s³ Frequency range: 10 Hz-200 Hz Duration: 30 min/direction
Çevresel Şok Dayanımı	Acceleration: 15 g Duration: 11 ms Pulse form half sine 3 pumps/direction 6 directions
Sinüs Vibrasyon Dayanım	Acceleration: 20 m/s² Frequency range: 10 Hz – 150 Hz Sweep: 1 oct/min 20 cycles

Güç Kaynağı

Besleme Gerilimi	100 to 240 VAC

Devamı

Genişleme Desteği	EPAD2
