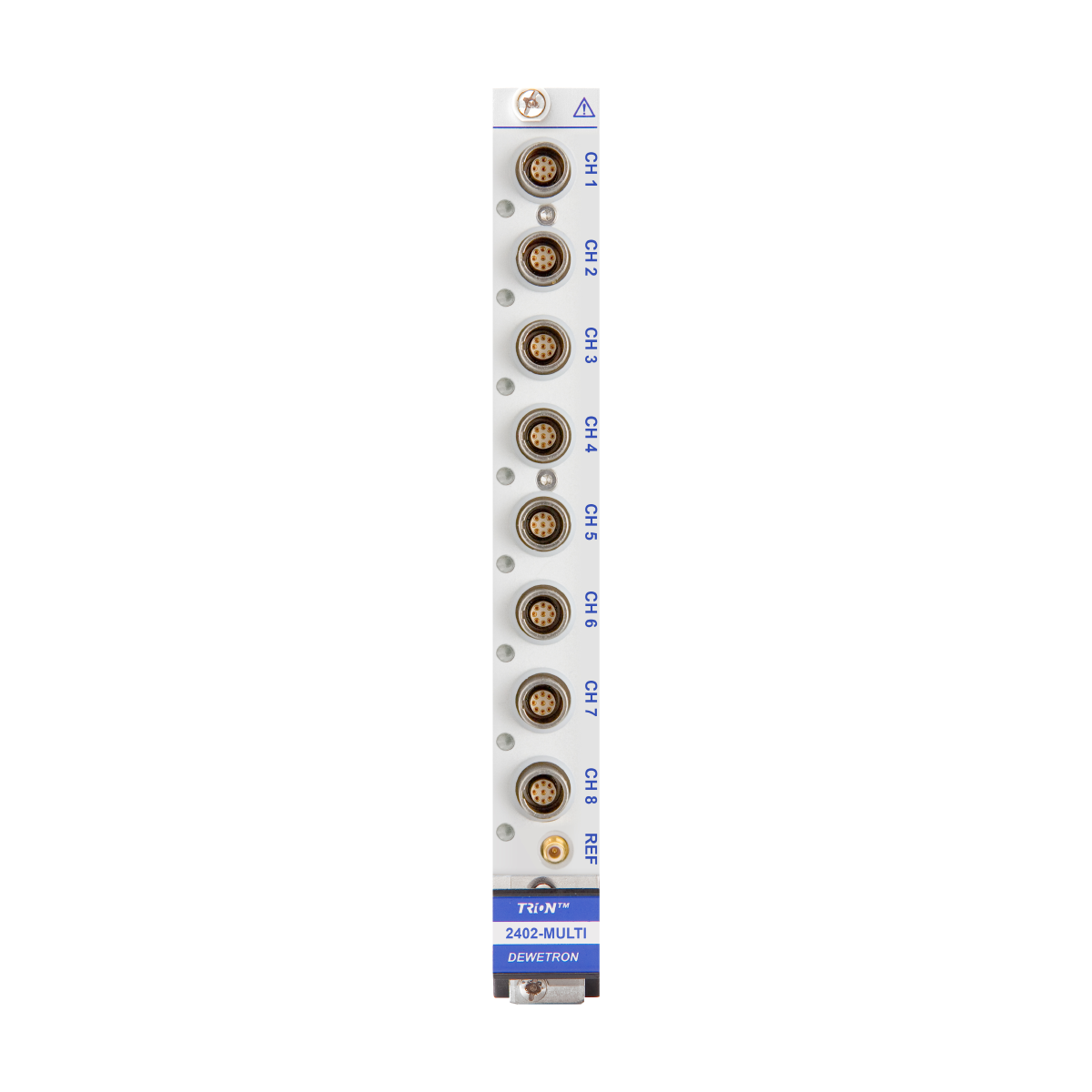

TRION-2402-MULTI-8-L0B, DEWE2/DEWE3 şasileri için tasarlanmış 8 kanallı bir TRION serisi veri toplama modülüdür. Lemo EPG.0B.309 soketleriyle donatılmıştır (karşılık konektörler dahil değildir) ve 1 şasi slotu kaplar. Modül, çok çeşitli sensör ve sinyal tiplerini destekleyen üniversal bir giriş modülü olarak ölçüm sistemlerinde esneklik sağlar.
Çalışma Prensibi
Modül, 24 bit çözünürlükte ve kanal başına 200 kS/s örnekleme hızına kadar çalışır. DC – 77 kHz bant genişliği ve anti-aliasing filtresi sayesinde yüksek doğrulukta ölçüm yapar. Ölçüm modları arasında köprü (tam, yarım, 120 Ohm ve 350 Ohm çeyrek köprü, 1000 mV/V veya mV/mA’ya kadar), gerilim (±100 V’a kadar), IEPE, RTD (Pt2000’e kadar), direnç (30 kOhm’a kadar), akım (opsiyonel harici şönt ile), termokupl ve opsiyonel MSI ile şarj girişi bulunur. Besleme gerilimi (0 – 24 VDC) ve akımı (200 µA – 20 mA) serbestçe programlanabilir.
Öne Çıkan Özellikler
- 8 kanal, 24 bit çözünürlük
- Kanal başına 200 kS/s örnekleme hızı
- DC – 77 kHz bant genişliği, anti-aliasing filtresi
- Çoklu ölçüm modları: köprü, gerilim, IEPE, RTD, direnç, akım, termokupl ve şarj girişi
- Serbest programlanabilir besleme gerilimi (0 – 24 VDC) ve akımı (200 µA – 20 mA)
- DEWE2/DEWE3 şasileriyle uyumlu, 1 slot kaplar
Kullanım Alanları
Bu modül, çok çeşitli sensör tiplerini desteklediği için otomotiv, havacılık, enerji ve genel test & ölçüm uygulamalarında kullanılabilir. Özellikle birden fazla sinyal tipinin aynı sistemde toplanması gereken durumlar için uygundur.
