GI.bench Veri Toplama Yazılımı (GANTNER)

Ürünün ücretsiz demo sürümünü indirmek için sepete atarak işlemi tamamlayabilirsiniz. İşlem sonrası indirme linki görüntülenecektir.

TÜRKÇE DİL DESTEĞİ BULUNMAKTADIR…

Teknik Döküman : GI.bench tanıtım broşürü (PDF)

Stok kodu: 22177 Kategoriler: , Etiketler: , , , , , , ,

GI.bench Veri Toplama Yazılımı (GANTNER)

Ölçüm sonucuna daha hızlı ulaşın

GI.bench, Gantner Instruments’ın veri toplama (DAQ) yazılımıdır; entegrasyonu basitleştiren, gerçek zamanlı analiz ve görselleştirme sunan tek bir platformda mühendis ve teknisyenlerin çalışmasını hedefler.

Test mühendisleri ve teknik yöneticiler için tasarlanan yazılım; yavaş kurulum, birbirinden kopuk sistemler ve sınırlı veri görünürlüğü gibi yaygın verimsizlikleri ele alır. Test süreçlerini hızlandırmayı, üretkenliği artırmayı ve kullanılabilir sonuçlar elde etmeyi amaçlar.

  • Otomatik tak-çalıştır donanım yapılandırması
  • Gerçek zamanlı olay tetikleme
  • Özelleştirilebilir gösterge panelleri
  • Merkezi veri yönetimi ve senkronize video kaydı
  • Otomatik raporlama
  • GI.cloud ile bulut bağlantısı
GI.bench veri toplama yazılımı

GI.bench’te yeni ne var?

Measurement Explorer — Merkezi veri yönetimi

Measurement Explorer — Merkezi veri yönetimi

Karmaşık test kurulumlarında çok sayıda veri dosyası, sensör kanalı ve geçmiş kayıt arasında arama yapmak zaman alır. GI.bench’teki yeni Measurement Explorer, veri yönetimini tek, hızlı ve anlaşılır bir arayüzde toplayarak bu soruna doğrudan yanıt verir.

Entegre video ve veri kaydı

Entegre video ve veri kaydı

Ölçüm verisi incelenirken sayılar tek başına, özellikle beklenmedik olaylarda soru işareti bırakır. GI.bench, video kaydını ölçüm verisiyle senkronize biçimde birleştirir; böylece görsel bağlam sağlanır ve analiz netliği belirgin şekilde artar.

Project State Overview — Gerçek zamanlı görünürlük ve kontrol

Project State Overview — Gerçek zamanlı görünürlük ve kontrol

Project State Overview, proje durumunu gerçek zamanlı olarak görünür kılar ve kontrol edilebilir hale getirir.

GI.bench ne yapabilir?

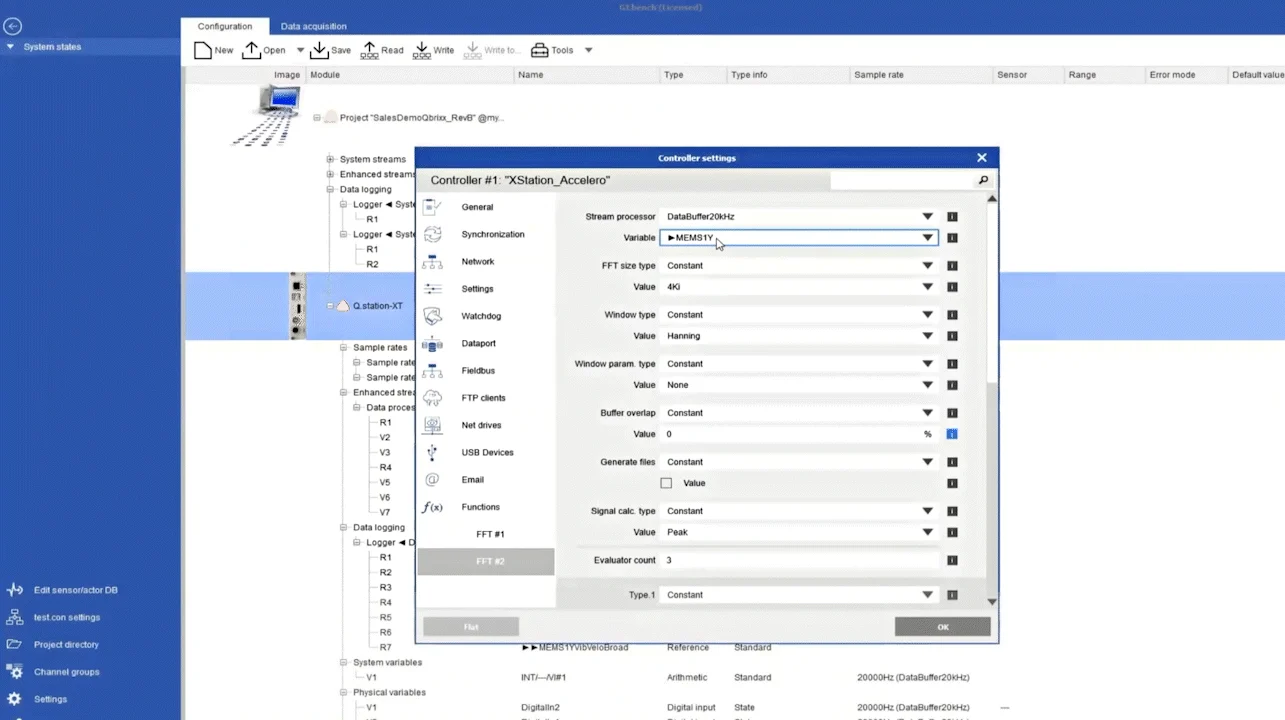

DAQ Sistem Kurulumu

DAQ Sistem Kurulumu — GI.bench

GI.bench, ölçüm donanımının tanımlanmasından kanalların düzenlenmesine ve firmware güncellemesine kadar DAQ sistem kurulumunun adımlarını tek yazılım üzerinden yürütür.

  • I/O Modül Yapılandırması — Giriş/çıkış modülleri verimli biçimde kurulur ve yönetilir.
  • Kalibrasyon — Hassas kalibrasyon araçlarıyla ölçüm doğruluğu sağlanır.
  • Alarm — Belirli ölçüm eşik değerlerine göre alarmlar yapılandırılır.
  • Proje Bazlı Yapılandırma — Proje ayarları özelleştirilip kaydedilerek tekrarlanabilir test kurulumları elde edilir.
  • Kanal Grupları — Kanallar gruplar halinde düzenlenerek yönetim ve analiz kolaylaşır.
  • Çoklu Kanal Düzenleme — Birden fazla kanal aynı anda düzenlenerek kurulum süreçleri sadeleşir.
  • İçe ve Dışa Aktarma — Yapılandırmalar ve veriler sistemler arasında sorunsuz aktarılır.
  • Sensör Veritabanı — Kapsamlı bir sensör tipi veritabanına erişilir ve bu veritabanı yönetilir.
  • Çevrimdışı Düzenleme — Yapılandırmalar çevrimdışı değiştirilebilir; sistem kurulumunda esneklik artar.
  • Sinyal Hızlı Görünümü — Önemli sinyal verilerine hızlıca erişilip incelenerek verimli izleme yapılır.
  • Kolay Firmware Güncelleme — Firmware güncellemeleri sadeleştirilerek sistem bütünlüğü ve performansı korunur.
  • Yapılandırılmış Görünüm — Veriler ve ayarlar yapılandırılmış bir düzende gösterilerek gezinme kolaylaşır.
  • Saat Dilimi Uyarlaması — Farklı saat dilimlerinde veri zaman damgalarının doğruluğu sağlanır.
  • USB Lisans Dongle’ı — Yazılım lisansları USB dongle ile daha etkin yönetilir.
  • CAN Tarayıcı — CAN mesajları grafik genel görünümle gönderilip alınır, sistem kurulumu kolaylaşır.
  • Auto-IP Desteği — Auto-IP yapılandırmalarıyla ağ yönetimi iyileştirilir.
  • MATLAB ve Python Entegrasyonu — İleri analitik için gelişmiş entegrasyon imkânı sunar.
  • OPC UA Desteği — OPC UA desteğiyle bağlantı seçenekleri genişler.

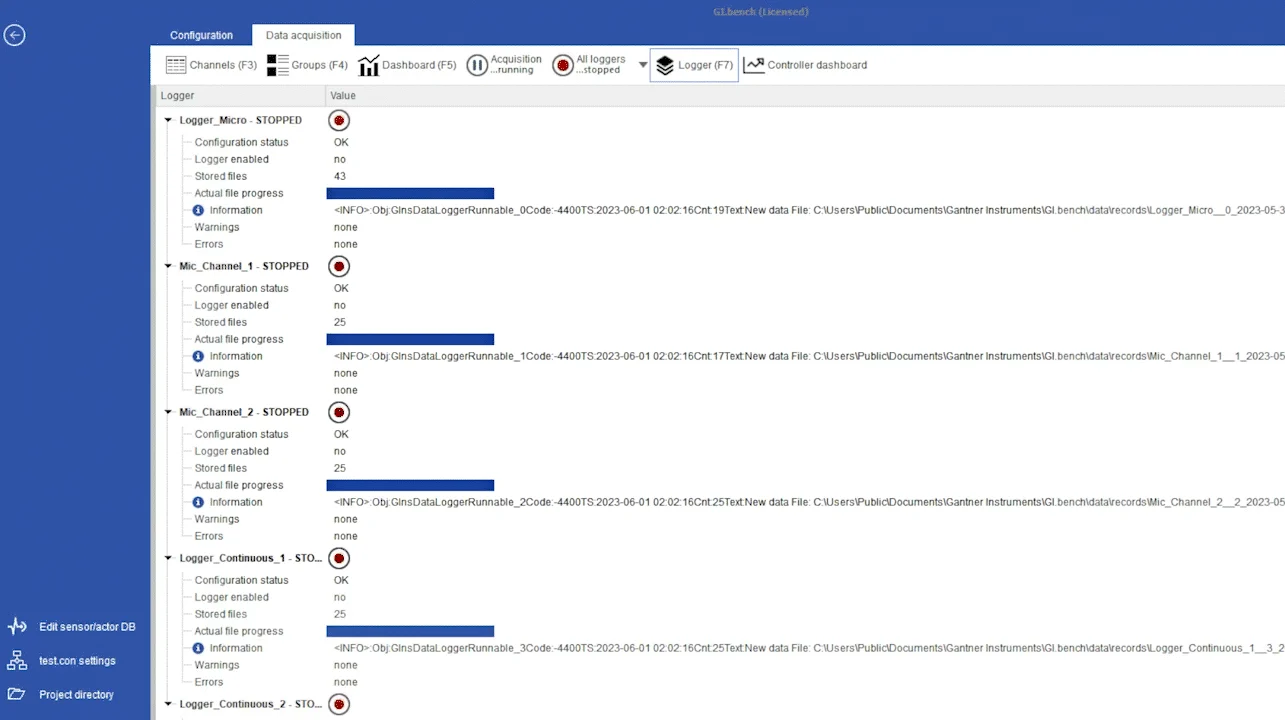

Veri Kaydı (Data Logging) — GI.bench

GI.bench’in veri kaydı işlevleri, ölçüm verilerinin hangi frekansta, hangi koşulda ve hangi formatta kaydedileceğini belirler.

  • Çok Frekanslı Veri Kaydı: Farklı analiz ihtiyaçlarını karşılamak üzere veriler farklı frekanslarda kaydedilir.
  • Farklı Formatlarda Kayıt: Veriler, farklı uygulamalarda kullanılabilmesi için birden çok formatta saklanabilir.
  • Çoklu Kaydedici Modları: Proje gereksinimlerine göre Continuous (sürekli), Triggered (tetiklemeli) ve Event-based (olay tabanlı) kayıt modları arasında seçim yapılır.
  • Paralel Veri Kaydı: Birden fazla kaynaktan gelen veriler aynı anda kaydedilerek veri toplama verimliliği artırılır.
  • Veri Akışı Birleştirme: Farklı kaynaklardan gelen veri akışları kapsamlı analiz için birleştirilir.
  • Kaydedici Düğmesi için ‘Armed’ Durumu: Veri kaydediciler tek tek elle başlatılır, durdurulur ve duraklatılır.

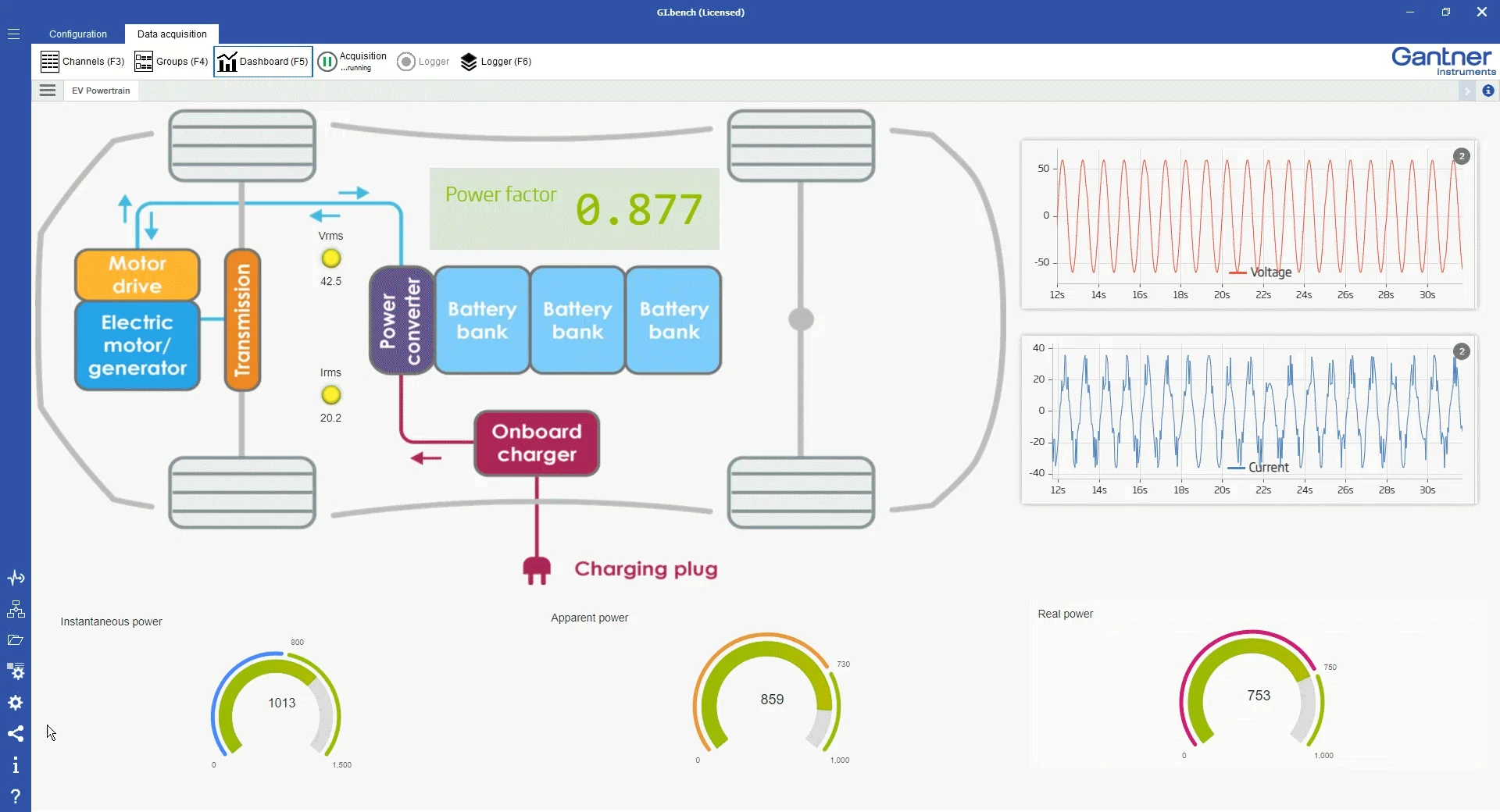

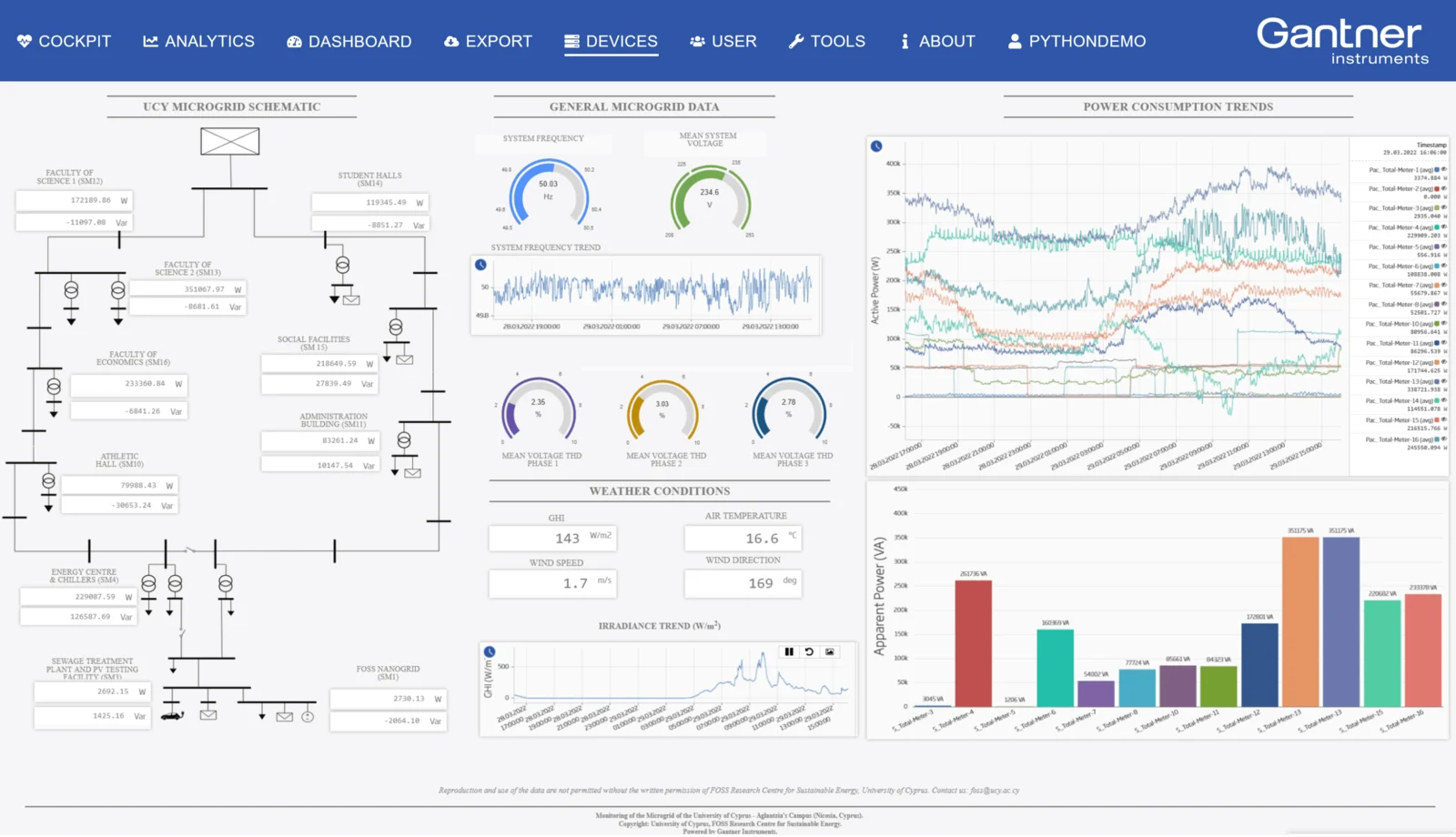

Özelleştirilebilir Gösterge Panelleri — GI.bench

GI.bench, ölçüm verilerinin izlenmesi ve görselleştirilmesi için özelleştirilebilir gösterge panelleri sunar.

  • Yapılandırılabilir çok sekmeli gösterge panelleri — Birden fazla gösterge paneli özelleştirilir; sekmeler sayesinde paneller arasında geçiş yapılarak farklı veri kümeleri izlenir.
  • Web tarayıcısı üzerinden uzaktan görüntüleme — Tüm gösterge panellerine, web erişimi olan herhangi bir cihazdan uzaktan erişilir.
  • Panel düzenlerinin projeyle birlikte kaydedilmesi — Uygulamaya özgü gösterge paneli yapılandırmaları proje dosyaları içinde saklanır.
  • Gerçek zamanlı ve geçmiş veri — Karşılaştırmalı analiz için hem gerçek zamanlı hem de geçmiş veriler gösterilir.
  • YT, XY, Osiloskop, FFT, Bar, 3D — Ayrıntılı veri görselleştirmesi için farklı grafik türleri kullanılır.
  • Gömülü IP kamera akışı — Canlı video görüntüleri doğrudan gösterge paneline eklenir.
  • Yüksek ayrıntılı yakınlaştırma — Yüksek çözünürlüklü yakınlaştırma özellikleriyle veri ayrıntılı biçimde incelenir.
  • Sinyal işaretleyicileri — Ayrıntılı analiz için belirli veri noktaları işaretlenir.
  • Yazdırma ve dosyaya kaydetme — Gösterge paneli verileri raporlama ve dokümantasyon amacıyla dışa aktarılır.
  • Denetleyici (controller) panosuna ve veri dosyalarına doğrudan erişim — GI.bench arayüzü içinden denetleyici panosuna veya veri dosyalarının saklandığı konuma hızlıca geçilir.

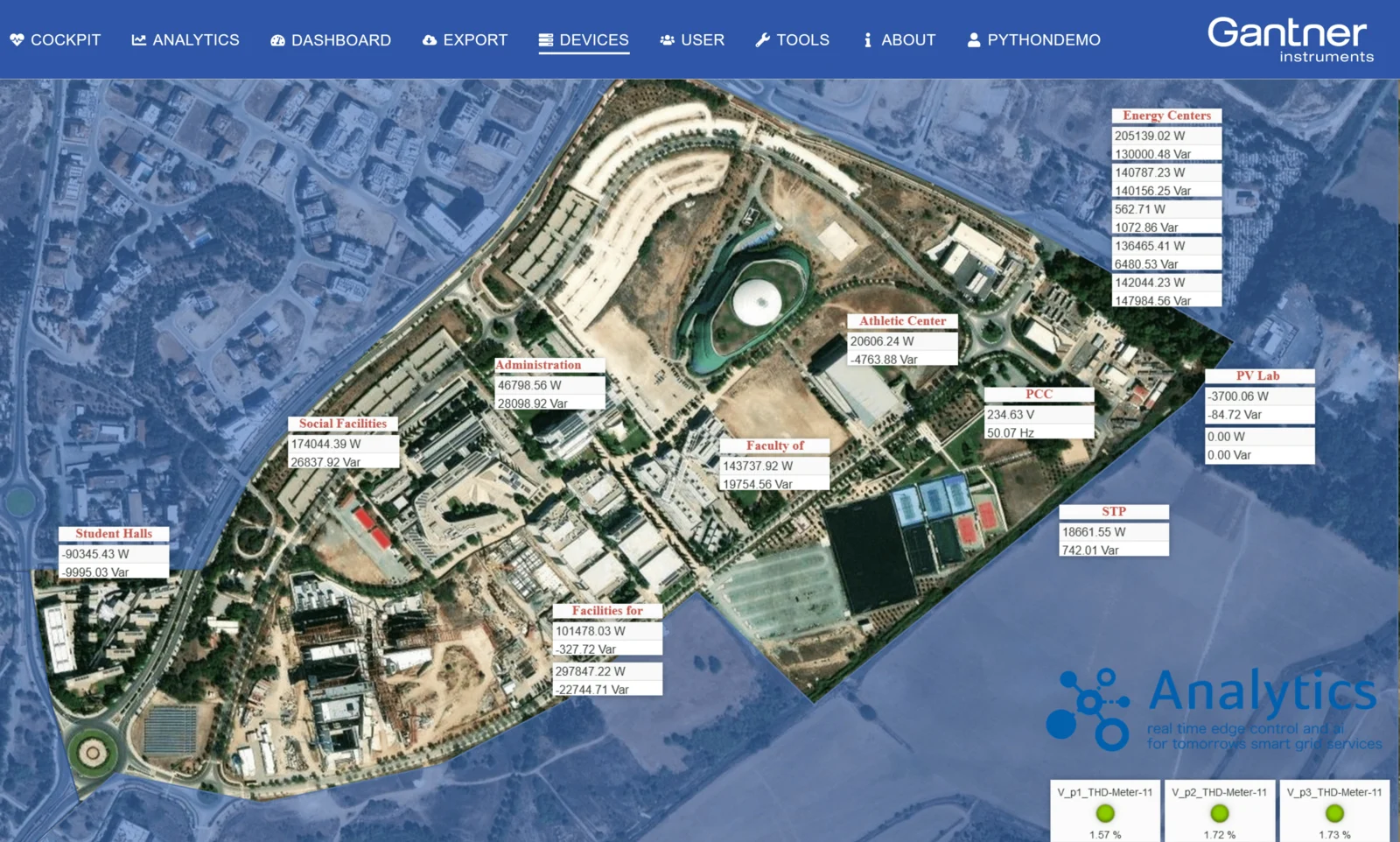

Çevrimiçi Analiz — GI.bench

GI.bench, ölçüm sürerken verinin işlenmesine yönelik analiz işlevleri sunar; ham sinyaller toplanırken dönüştürülür, hesaplanır ve analiz edilir.

  • Mühendislik Birimi Dönüşümü — Ham veriyi anlamlı mühendislik birimlerine dönüştürür.
  • Gerçek Zamanlı Hesaplama — Veri toplanmakta iken hesaplamaları gerçekleştirir.
  • Frekans Analizi — Sinyallerin frekans bileşenlerini analiz ederek örüntülerin veya anormalliklerin tespit edilmesini sağlar.
  • Rainflow Sayımı — Yorulma analizi için gelişmiş sayım yöntemlerini kullanır.
  • Veri Azaltma Yöntemleri — Kritik bilgiyi kaybetmeden veri hacmini azaltır.

Sezgisel Kullanıcı Arayüzü — GI.bench

GI.bench arayüzü, ölçüm projelerinin kurulumunu ve günlük kullanımını kolaylaştıracak biçimde tasarlanmıştır.

  • Modern görünüm ve kullanım: Güncel ve kullanıcı dostu bir arayüz tasarımı sunar.
  • Çok dilli arayüz: Arayüz birden fazla dilde kullanılabilir; farklı kullanıcı gruplarına uyum sağlar.
  • Bağlama duyarlı yardım: Yardım içeriği, o an kullanılan göreve veya ekrana göre sunulur.
  • Yapılandırma otomatik denetimi: Proje yapılandırmaları otomatik olarak doğrulanır, hataların önüne geçilir.

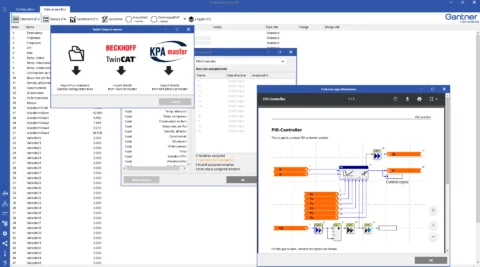

Gelişmiş Özellikler — GI.bench

GI.bench’in gelişmiş özellikleri; bulut bağlantısı, harici veri akışları, endüstriyel protokol parametreleme, yüksek frekanslı ölçüm donanımı ve programatik erişim gerektiren kurulumlara yöneliktir.

  • Bulut uç cihaz yapılandırması — Cihazlar, Gantner Instruments’ın bulut tabanlı servisleriyle doğrudan haberleşecek şekilde yapılandırılır.
  • Üçüncü parti veri akışı entegrasyonu — Sisteme ait olmayan kaynaklardan gelen veri akışları entegre edilerek işlevsellik genişletilir.
  • PubSub eklentileri (OPC UA, MQTT, DDS) — Yayınla/abone ol (publish/subscribe) protokolleriyle haberleşme yetenekleri genişletilir.
  • CAN, EtherCAT, PROFINET ve test.con parametrelendirme — Farklı endüstriyel protokollerin parametreleri özelleştirilir; özel işlevsellik test.con uygulamaları üzerinden sağlanır.
  • 4 MHz Q.boost, EIS ve yüksek gerilim modülleriyle veri toplama — Yüksek frekanslı veri toplama için gelişmiş donanım kullanılır.
  • Gelişmiş API (yapılandırma ve veri erişimi) — Modern API’ler üzerinden veri erişimi ve sistem yapılandırması programatik olarak gerçekleştirilir; ileri düzey kullanıcılara yöneliktir.

Tüm yazılım özellikleri — A’dan Z’ye

A B C Ç F G I K M O P R S T U Ü V Y

A

Alarmlar, belirli ölçüm eşik değerlerine göre yapılandırılır. GI.bench gerçek zamanlı olay tetiklemeyi kapsar; kural ve bildirimler WebUI üzerinde yapılandırılıp görüntülenebilir, API üzerinden erişilebilir ya da push bildirim olarak gönderilir. Kaydediciler için olay tabanlı kayıt modu da mevcuttur.

Auto-IP yapılandırmalarıyla ağ yönetimi iyileştirilir. Cihazların ağ üzerinden tanınması, GI.bench’in tak-çalıştır donanım yapılandırması yaklaşımını tamamlar; kontrolör ile I/O cihazları arasındaki iletişim, ağ sınırı olmaksızın GI.com katmanı üzerinden yürütülür.

B

Bağlama duyarlı yardım, o anda yürütülen göreve veya bulunulan ekrana ilişkin yardım içeriğini sunar. Kanal yapılandırması, veri kaydedici ayarları ve gösterge paneli tasarımı gibi farklı adımlarda ilgili açıklamalara ulaşılmasını kolaylaştırır.

Cihazlar, Gantner’ın bulut tabanlı servisleriyle doğrudan haberleşecek şekilde yapılandırılır. GI.cloud eşleştirme ve uzaktan servis, sürüm karşılaştırmasının yapılandırma başlıkları arasında listelenir; mevcut bir GI.bench kurulumu dakikalar içinde GI.cloud platformuna yükseltilerek aktarılabilir.

C

CAN mesajları grafik bir genel görünüm üzerinden gönderilip alınabilir; bu da sistem kurulumunu kolaylaştırır. GI.bench ayrıca CAN, EtherCAT, PROFINET ve test.con uygulamalarının parametrelendirilmesini destekler, böylece saha veri yolu bağlantıları aynı yapılandırma ortamında ele alınır.

CAN, EtherCAT ve PROFINET gibi endüstriyel protokollerin parametreleri özelleştirilir; özel işlevsellik ise test.con uygulamalarıyla sağlanır. GI.bench ayrıca CAN mesajlarının grafik görünümle gönderilip alınmasına imkân veren CAN Scanner içerir.

Ç

Yapılandırmalar çevrimdışı olarak değiştirilebilir; bu da sistem kurulumunda esneklik sağlar. GI.bench yapılandırma özellikleri arasında hem çevrimiçi hem çevrimdışı proje yapılandırması yer alır. Çevrimdışı hazırlanan proje ayarları içe/dışa aktarma yoluyla sistemler arasında taşınabilir.

Çok dilli arayüz, GI.bench’in birden fazla dilde kullanılmasına olanak tanır. Böylece farklı dilleri kullanan ekipler aynı yazılımla çalışabilir; bu, farklı kullanıcı gruplarının bulunduğu kurulumlarda ortak bir yapılandırma ve izleme ortamı sağlar.

GI.bench, farklı analiz ihtiyaçlarını karşılamak üzere verileri çeşitli frekanslarda kaydeder. Birden fazla kaydedici oluşturulabilir; her biri kendi kanal kümesi ve örnekleme hızıyla yapılandırıldığından gereksiz veri yükü en aza iner.

Birden çok gösterge paneli oluşturulup özelleştirilebilir ve sekmeler arasında geçilerek farklı veri kümeleri izlenebilir. Paneller, hızlı genel bakış sağlayacak biçimde panel tasarımcısı (Dashboard designer) ile düzenlenir.

Birden çok kanal aynı anda düzenlenerek kurulum süreci hızlandırılır. Çoklu kanal düzenleme; kanal gruplama ve yapılandırma içe/dışa aktarma ile birlikte çok kanallı veri toplama sistemlerinde kurulum süresini ve maliyetini düşürmeye yönelik araçlar arasında yer alır.

F

Ölçüm verileri, farklı uygulamalarda kullanılabilmesi için birden çok formatta kaydedilebilir. Ham veya toplanmış (aggregated) veriler CSV ve UDBF gibi formatlarda dışa aktarılabildiğinden, sonuçlar farklı analiz ve raporlama uygulamalarına doğrudan taşınır.

GI.bench, donanım yazılımı (firmware) güncellemelerini sadeleştirerek sistem bütünlüğünün ve performansının korunmasını sağlar. Güncelleme, DAQ sistem kurulumu adımlarının bir parçası olarak yürütülür; böylece I/O modülü yapılandırması ve kalibrasyon gibi diğer kurulum işlemleriyle aynı ortamda yönetilir.

Frekans analizi, sinyallerin frekans bileşenlerini inceleyerek örüntülerin veya anormalliklerin tespit edilmesini sağlar. GI.bench’in çevrimiçi analiz işlevleri arasında yer alır; gösterge panellerinde YT, XY, osiloskop, FFT, bar ve 3D grafik tipleri kullanılabilir.

G

Sistem yapılandırması ve veri erişimi, ileri düzey kullanıcılar için modern API’ler üzerinden programatik olarak yapılır. Gerçek zamanlı tampon için Binary API, yapılandırma için XML-RPC, veri erişimi, analitik ve test.con entegrasyonu için REST kullanılır; üçüncü parti uygulamalar bu API ile bağlanır.

Hesaplamalar veri toplanırken anlık olarak yapılır. Sanal değişkenler ve aritmetik işlemler ücretsiz sürümde kontrolcü üzerinde, lisanslı sürümde hem kontrolcü hem PC üzerinde çalışır; aritmetik yığın, veri zenginleştirme ve performans göstergelerinin hesaplanması için kullanılır.

Panolarda hem canlı ölçüm verisi hem de geçmiş kayıtlar birlikte gösterilir; böylece güncel değerler önceki testlerle karşılaştırılabilir. GI.bench, canlı ve geçmiş verinin kişiselleştirilmiş panolarda birlikte görselleştirilmesini sağlar. Ücretsiz sürümde veri görüntüleme en fazla 30 dakika ile sınırlıdır, lisanslı sürümde sınırsızdır.

Canlı video akışları doğrudan panoya gömülebilir. GI.bench ayrıca video kaydını ölçüm verisiyle senkron biçimde tutarak, özellikle beklenmedik olaylarda sayıların tek başına açıklayamadığı durumlara görsel bağlam kazandırır ve analiz netliğini artırır.

Veri görselleştirme için YT, XY, osiloskop, FFT, bar ve 3B grafik tipleri sunulur; ayrıntılı inceleme gereken her ölçüm için uygun gösterim seçilebilir. Panolar, ağ üzerindeki her yerden esnek grafik gösterimi ve gerçek zamanlı tablolar ile de kullanılabilir.

I

GI.bench, giriş/çıkış modüllerinin kurulumunu ve yönetimini verimli biçimde yapmayı sağlar. Modül yapılandırması otomatik tak-çalıştır donanım tanımayla desteklenir; gelişmiş özellikler arasında 4 MHz Q.boost, EIS ve yüksek gerilim I/O modülleriyle veri toplama da yer alır. I/O cihazları ile kontrolcü arasındaki iletişimi GI.com katmanı taşır.

K

Kalibrasyon araçları, ölçüm doğruluğunun hassas biçimde sağlanması içindir. GI.bench’te kalibrasyon, DAQ sistem kurulumunun bir parçası olarak ele alınır; sensör veritabanı ve ham verinin mühendislik birimlerine dönüştürülmesi gibi diğer kurulum ve analiz araçlarıyla aynı ortamda bulunur.

Kanallar gruplar hâlinde düzenlenerek yönetim ve analiz kolaylaştırılır. Kanal gruplama; çoklu kanal düzenleme ve yapılandırma içe/dışa aktarma ile birlikte çok kanallı sistemlerde kurulum süresini ve maliyetini azaltan araçlardan biridir. Her kaydedici kendi kanal kümesi ve örnekleme hızıyla tanımlanabilir.

Kaydedici düğmesinin ‘armed’ (hazır) durumu sayesinde veri kaydedicilerin her biri ayrı ayrı ve elle başlatılabilir, durdurulabilir ve duraklatılabilir. Böylece paralel çalışan kaydediciler birbirinden bağımsız biçimde yönetilir.

GI.bench kaydedicileri, proje gereksinimlerine uygun olarak sürekli (Continuous), tetiklemeli (Triggered) ve olay tabanlı (Event-based) modlarda yapılandırılabilir. Olay tabanlı veri işleme, GI.bench mimarisinde de tanımlı bir yetenektir.

Arayüz üzerinden kontrolcünün kendi panosuna veya veri dosyalarının saklandığı konuma doğrudan geçilebilir. Kontrolcü tabanlı veri kaydında 20 kaydedici desteklendiğinden, kayıt dosyalarına ve kontrolcü görünümüne hızlı erişim ölçüm sırasında kontrolü kolaylaştırır.

M

MATLAB ve Python entegrasyonu, ileri analiz senaryoları için genişletilmiş bağlantı imkânı sunar. GI.bench yapılandırma ve veriye programatik erişim için modern API’ler sağlar: gerçek zamanlı tampon için ikili API, yapılandırma için XML-RPC, veri erişimi ve analiz için REST.

Modern arayüz, güncel ve kullanıcı dostu bir tasarım sunar. GI.bench veri toplama, analiz ve raporlamayı tek bir sezgisel platformda topladığı için yapılandırma, görselleştirme ve analiz işlevlerine aynı arayüz üzerinden erişilir.

Ham ölçüm verisi anlamlı mühendislik birimlerine dönüştürülür. Dönüşüm, sensör veritabanı ve kalibrasyon araçlarıyla birlikte kullanıldığında kanal değerleri doğrudan fiziksel büyüklük olarak okunur ve çevrimiçi analiz adımlarında kullanılabilir.

O

OPC UA desteği bağlantı seçeneklerini genişletir. GI.bench, OPC UA’nın yanı sıra MQTT ve DDS için PubSub eklentileri sunar ve üçüncü taraf veri akışlarının sisteme dahil edilmesine imkân verir; böylece yerel olmayan sistemlerle veri alışverişi mümkün olur.

P

Uygulamaya özel gösterge paneli yapılandırmaları proje dosyasının içinde saklanır. Proje tabanlı yapılandırma sayesinde ayarlar kaydedilip yeniden kullanıldığından, aynı test düzeni tekrar açıldığında panel düzeni de birlikte gelir.

Birden fazla kaynaktan gelen veriler aynı anda kaydedilerek veri toplama verimliliği artırılır. Kontrolcü tabanlı kayıtta her iki planda da 20 kaydedici desteklenir; PC tabanlı kayıt ücretsiz planda 1 kaydedici, lisanslı planda sınırsızdır.

Proje ayarları özelleştirilip kaydedilir; böylece aynı test kurulumu tekrar tekrar kullanılabilir. Gösterge paneli düzenleri de proje dosyası içinde saklanır. Proje yapılandırması çevrimiçi ve çevrimdışı olarak yapılabilir, içe/dışa aktarılabilir ve yapılandırma öz denetimi ile otomatik olarak doğrulanır.

Yayınla/abone ol (PubSub) protokolleriyle haberleşme yetenekleri genişletilir. GI.bench, OPC UA desteğiyle bağlantı seçeneklerini artırır; MQTT ve OPC UA gibi üçüncü parti veri akış protokolleri veri akışı katmanında desteklenir. DDS de desteklenen PubSub eklentileri arasındadır.

R

Rainflow sayımı, yorulma analizine yönelik gelişmiş sayım yöntemlerini uygular. GI.bench’in çevrimiçi analiz işlevleri arasında yer alır; ölçüm sürerken yapılan gerçek zamanlı hesaplamalar ve veri azaltma yöntemleriyle aynı katmanda çalışır.

S

Ölçüm verilerinin zaman damgaları farklı saat dilimlerinde de doğru kalır. Bu, aynı projede farklı kaynaklardan gelen veri akışlarının birleştirilmesi ve geçmiş verilerle karşılaştırmalı analiz yapılması gerektiğinde kayıtların tutarlı biçimde eşleştirilmesini sağlar.

Kapsamlı bir sensör tipi veritabanına erişilir ve bu veritabanı yönetilebilir. Sensör veritabanı, GI.bench’in çevrimiçi ve çevrimdışı proje yapılandırma özellikleriyle aynı yapılandırma grubunda bulunur; kalibrasyon gibi kurulum araçları ve mühendislik birimi dönüşümü gibi çevrimiçi analiz araçlarıyla birlikte kullanılır.

GI.bench, temel sinyal verilerine hızlı erişim ve inceleme imkânı vererek izlemeyi verimli kılar. Kanal gruplama, çok kanallı düzenleme ve proje tabanlı yapılandırma ile birlikte kullanıldığında, kurulum sırasında ölçüm kanallarından gelen sinyaller kısa sürede gözden geçirilebilir.

Belirli veri noktaları işaretlenerek ayrıntılı analiz için kaydedilebilir. İşaretleyiciler, yüksek çözünürlüklü yakınlaştırma ve farklı grafik tipleriyle birlikte kullanıldığında ilgilenilen noktaların pano üzerinde hızlıca bulunmasını ve incelenmesini kolaylaştırır.

T

Tüm gösterge panellerine web tarayıcısı olan herhangi bir bilgisayar veya mobil cihazdan uzaktan erişilebilir; ek istemci yazılımı satın alınması veya indirilmesi gerekmez. Tarayıcı tabanlı panel kullanımı ücretsiz planda en fazla 30 dakika, lisanslı planda sınırsızdır.

U

Yazılım lisansları USB donanım anahtarı (dongle) ile daha etkin yönetilir. GI.bench Ücretsiz ve Lisanslı olmak üzere iki planla sunulur; lisanslı planda PC tabanlı veri kaydı sınırsız sayıda kaydediciyle yapılabilir, tarayıcı tabanlı gösterge paneli ve veri görüntüleme ise süre sınırı olmadan kullanılabilir.

Ü

Yerel olmayan sistemlerden gelen veri akışları GI.bench’e entegre edilerek işlevsellik genişletilir. Farklı kaynaklardan gelen veri akışları kapsamlı analiz için birleştirilebilir; MQTT ve OPC UA gibi üçüncü parti veri akış protokolleri desteklenir.

V

Farklı kaynaklardan gelen veri akışları tek bir bütünde birleştirilerek kapsamlı analiz yapılabilir. Yerel olmayan sistemlerin akışları da entegre edilebilir; MQTT ve OPC UA gibi üçüncü taraf veri akış protokolleri desteklenir.

Veri azaltma yöntemleri, kritik bilgiyi kaybetmeden kaydedilen veri hacmini düşürür. GI.bench’te veri yükünü sınırlamak için her biri kendi kanal kümesi ve örnekleme hızıyla yapılandırılabilen birden çok veri kaydedici oluşturulabilir; dışa aktarım ham veya toplulaştırılmış olarak yapılabilir.

Y

Veriler ve ayarlar yapılandırılmış bir biçimde düzenlenerek gezinme kolaylaştırılır. Kanalların gruplar hâlinde toplanması ve çok kanallı düzenleme ile birlikte, çok kanallı kurulumlarda ilgili ayarlara ulaşmak ve proje yapılandırmasını takip etmek daha az zaman alır.

Yapılandırma otokontrolü, proje yapılandırmalarını otomatik olarak doğrulayarak hataların önüne geçer. GI.bench projeleri kanal grupları, veri kaydediciler ve alarm eşikleri gibi ayarları bir arada tutar; bu yapılandırmalar çevrimdışı da düzenlenebilir, içe ve dışa aktarılabilir.

Yapılandırmalar ve veriler sistemler arasında sorunsuz biçimde aktarılır. Proje yapılandırmasının içe/dışa aktarımı, çevrimiçi ve çevrimdışı proje yapılandırması ile sensör veritabanının yanında yapılandırma özellikleri arasında listelenir. Veri tarafında ham veya toplulaştırılmış kayıtlar CSV ve UDBF gibi farklı formatlarda dışa aktarılabilir.

Pano verileri raporlama ve dokümantasyon amacıyla yazdırılabilir veya dosyaya kaydedilebilir. GI.bench, ham ya da toplulaştırılmış veriyi CSV ve UDBF gibi çeşitli biçimlerde dışa aktarmayı destekler; böylece ölçüm sonuçları farklı uygulamalarla birlikte kullanılabilir.

Yüksek çözünürlüklü yakınlaştırma ile veriye ayrıntılı biçimde inilebilir. Panolarda gerçek zamanlı ve geçmiş veri birlikte görüntülendiğinden, ilgilenilen zaman aralığı yakınlaştırılarak incelenebilir ve sinyal işaretleyicileriyle birlikte kullanılabilir.

4 MHz Q.boost, EIS ve yüksek gerilim I/O modülleri gibi gelişmiş donanımlar, yüksek frekanslı veri toplama için kullanılır. GI.bench giriş/çıkış modüllerinin yapılandırılmasını ve farklı frekanslarda veri kaydını da destekler.

Ücretsiz ve lisanslı sürüm

GI.bench’in ücretsiz sürümü yapılandırma, görselleştirme ve veri işlemenin büyük bölümünü kapsar; lisanslı sürüm süre ve kaydedici sınırlarını kaldırır.

Özellik Ücretsiz Lisanslı
Yapılandırma
Çevrimiçi proje yapılandırması ✔ ✔
Çevrimdışı proje yapılandırması — ✔
Proje yapılandırmasını içe/dışa aktarma — ✔
Sensör veritabanı ✔ ✔
Gelişmiş veri akışı seçenekleri — ✔
GI.cloud eşleştirme ve uzaktan servis ✔ ✔
Veri kaydı
PC tabanlı veri kaydı 1 kaydedici sınırsız
Kontrolcü tabanlı veri kaydı 20 kaydedici 20 kaydedici
Görselleştirme
Gösterge paneli tasarımcısı ✔ ✔
Tarayıcı tabanlı gösterge paneli en fazla 30 dk sınırsız
Veri görüntüleme en fazla 30 dk sınırsız
Veri işleme
Sanal değişkenler ve aritmetik kontrolcü üzerinde kontrolcü ve PC üzerinde
test.con uygulamaları ✔ ✔
Veri dışa aktarma ✔ ✔

Ne kazandırır?

  • Çok kanallı veri toplamada hızlı ve kolay kurulum — Kanal gruplama, çok kanallı düzenleme ve yapılandırmaların içe/dışa aktarımı ile kurulum süresi ve maliyeti azalır.
  • Çok frekanslı veri kaydedici yapılandırma — Her biri yapılandırılabilir kanal seti ve örnekleme hızına sahip birden fazla veri kaydedici oluşturularak gereksiz veri yükü en aza indirilir.
  • Gösterge panelleri oluşturma — Canlı ve geçmiş veriler kişiselleştirilmiş gösterge panellerinde birlikte görüntülenir; gözlem ve değerlendirme hızlanır.
  • Gösterge panellerini ekiple paylaşma — Ekipler, panelleri web tarayıcısı olan herhangi bir bilgisayar veya mobil cihazdan izleyip yapılandırabilir; ayrıca istemci yazılımı satın almak ya da indirmek gerekmez.
  • Yapılandırma ve veri erişimi için modern API — Gelişmiş API ile üçüncü taraf uygulamalar bağlanır, birlikte çalışabilirlik sağlanır ve veri analizi yetenekleri genişletilir.
  • Büyük hacimli verinin işlenmesi — Uyarlanabilir ve ölçeklenebilir bir veri arka ucu, yüksek hacimli verinin verimli biçimde işlenip hızla analiz edilmesini sağlar.

GI.bench mimarisi

GI.bench mimarisi katmanlardan oluşur: Analitik, Kurallar, Uygulamalar, API, Zenginleştirme, Kullanıcı Arayüzü, Servisler ve Depolama. Mevcut GI.bench kurulumu dakikalar içinde GI.cloud platformuna yükseltilip taşınabilir.

  • API — Yapılandırma ve veri erişimi için modern API’ler: gerçek zamanlı tampon için ikili (binary) API, yapılandırma için XML-RPC, veri erişimi, analiz ve entegrasyon (test.con) için REST.
  • Kullanıcı Arayüzü — Hızlı genel bakış için özelleştirilmiş veri panelleri, ağ genelinde esnek grafik görselleştirme, gerçek zamanlı tablolar, ham veya toplulaştırılmış verinin farklı biçimlerde (örn. CSV, UDBF) dışa aktarımı ve özelleştirilmiş kullanıcı arayüzleri. Kurallar ve bildirimler web arayüzünde yapılandırılıp görselleştirilir; API üzerinden veya anlık bildirim olarak erişilebilir (örn. sistem durumu).
  • Servisler — GI.config: parametre, aritmetik ve kural yapılandırması ile kolay üçüncü taraf erişimi. GI.com: I/O cihazları, kontrolcü ve GI.bench/GI.cloud arasındaki iletişim; güvenli ve güvenilir bilgi ile protokol taşıma, ağ sınırı olmadan. GI.data: yüksek hızlı veri toplama, tüm ölçüm verisinin çoklu süreçler için paylaşımlı bellekte saklanması, dosya depolamalı veri kaydı ve özel veri son işleme.
  • Depolama — Gerçek zamanlı tampon ve dosyalarda veri depolama ve toplulaştırma, olay tabanlı veri işleme, üçüncü taraf veri akış protokolleri (MQTT, OPC UA, …), veri zenginleştirme için aritmetik yığın, performans göstergelerinin hesaplanması ve özelleştirilmiş analiz eklentisi (örn. test.con).

GI.bench tanıtım videosu

Eğitim ve destek

Gantner Instruments’ın GI.bench eğitim kursları her deneyim seviyesindeki kullanıcıya göre düzenlenmiştir. Kanal oluşturmadan veri kaydedici yapılandırmasına kadar donanım ve yazılımın ayrıntıları uygulamalı alıştırmalarla aktarılır; eğitimler ekibin ihtiyacına göre uyarlanabilir.

  • Başlangıç seviyesinden uzman seviyesine kapsamlı kurslar; çevrimiçi ve yerinde.
  • Sektör uzmanları eşliğinde uygulamalı alıştırmalar.
  • Şirketin ihtiyaçlarına göre esnek zaman planlaması.

GI.bench eğitim programı

İndirmeler

İndirme bağlantıları üreticinin (Gantner Instruments) sitesine gider; bazı dosyalar için ücretsiz kayıt istenebilir.

Lisans, kanal sayısı ve donanım eşleştirmesi için Marmatek ile iletişime geçin — Gantner Instruments Türkiye yetkili distribütörü.
