Tork Sensörleri

Tork sensörü, bir mil veya bağlantı elemanı üzerine etki eden burulma momentini (torku) ölçen, mekanik zorlanmayı elektriksel sinyale çeviren bir ölçüm cihazıdır. Ölçülen büyüklük olan tork, birim olarak newton-metre (Nm) ile ifade edilir ve bir kuvvetin bir eksene göre dönme etkisini tanımlar. Bir motorun mil çıkışındaki döndürme kuvvetinden, bir cıvatanın sıkma momentine kadar dönme içeren her sistemde tork, performansın ve güvenliğin doğrudan göstergesidir.

Tork sensörü çoğunlukla, ölçüm gövdesi üzerine yapıştırılmış strain gauge (gerinim ölçer) köprüsü esasına dayanır. Mile tork uygulandığında gövde mikroskobik ölçekte deforme olur; bu deformasyon strain gauge köprüsünün direncini değiştirir ve köprü çıkışında torkla orantılı bir gerilim sinyali oluşur. Bu sinyal yükselteç ve sayısallaştırma kademesinden geçirilerek analog (0-10 V, ±10 V, 4-20 mA) ya da sayısal (USB, CAN, RS-232/485, frekans çıkışı) arayüz üzerinden ölçüm sistemine aktarılır.

Tork sensörleri; motor ve redüktör test yataklarında, elektrikli aktüatör ve tork tornavida kalibrasyonunda, otomotiv direksiyon ve pedal kuvveti ölçümünde, tarım makinelerinin kuyruk mili (PTO) gücünün belirlenmesinde ve genel Ar-Ge test uygulamalarında kullanılır. Doğru seçilmiş bir tork sensörü, hem verim ve güç hesaplarının güvenilirliğini hem de dönen ekipmanın emniyetli çalışmasını sağlar.

Tork Sensörü Tipleri ve Sınıflandırması

Tork sensörleri temelde ölçtükleri torkun niteliğine göre iki ana gruba ayrılır:

• Dinamik (döner) tork sensörleri: Sürekli dönen bir mil üzerindeki torku ölçer. Sensörün ölçüm gövdesi dönerken sinyalin dışarı aktarılması gerekir; bu aktarım ya kayar halka (slip ring) ile ya da modern sistemlerde temassız (fırçasız) endüktif/telemetrik yöntemlerle yapılır. Temassız tip, aşınan parça içermediği için bakım gerektirmez ve yüksek devirlerde güvenilir sinyal sağlar. Motor test yatakları, redüktör verim ölçümü ve PTO uygulamaları bu sınıfa girer.
• Statik (reaksiyon) tork sensörleri: Dönmeyen ya da bir turdan az hareket eden sistemlerde, bir noktada tutulan reaksiyon torkunu ölçer. Tork tornavida kalibrasyonu, cıvata sıkma testi, valf ve elektrikli aktüatör tork ölçümü tipik statik uygulamalardır. Ölçüm gövdesi dönmediği için sinyal aktarımı doğrudan kablo ile yapılır ve genellikle daha yüksek doğruluk elde edilir.

Yapısal ve işlevsel olarak ise şu ayrımlar öne çıkar:

• Bağlantı geometrisine göre: Flanş tipi, şaft (mil) tipi, kare başlı (soket) tip ve link/flanşlı özel geometriler. Flanş tipi yüksek burulma sertliği sunarak bir uçta kaplin ihtiyacını ortadan kaldırabilir; kare başlı modeller tork tornavida ve el aleti kalibrasyonu için 1/4″, 3/8″, 1/2″ soket ölçülerinde bulunur.
• Ölçüm prensibine göre: Strain gauge (gerinim ölçer) esaslı sensörler en yaygın olanıdır. Bunun yanında, gövdeye temas gerektirmeyen manyetoelastik prensipli sensörler de belirli uygulamalarda kullanılır.
• Eksen sayısına göre: Tek eksenli (yalnız tork) sensörlerin yanı sıra, kuvvet ve torku aynı anda birden çok eksende ölçen çok eksenli (6 eksenli Fx/Fy/Fz + Mx/My/Mz) kuvvet-tork sensörleri robotik ve biyomekanik uygulamalarda tercih edilir.

Çalışma Prensibi

Strain gauge esaslı bir tork sensöründe ölçüm gövdesine yapıştırılan dört gerinim ölçer bir Wheatstone köprüsü oluşturur. Uygulanan tork (M), gövdede kayma gerinimi yaratır ve köprü dengesizliği oluşur. Köprü çıkış gerilimi (U_out), besleme gerilimi (U_exc) ve uygulanan torkla yaklaşık doğrusal ilişkilidir:

U_out ≈ k · U_exc · (M / M_nominal)

Burada M_nominal sensörün nominal (tam skala) tork değeri, k ise köprü ve gövde geometrisine bağlı duyarlılık katsayısıdır. Çıkış tipik olarak mV/V cinsinden ifade edilir; örneğin 1 mV/V duyarlılıklı bir sensör, nominal torkta 1 V besleme başına 1 mV verir.

Dinamik tip sensörlerde bu köprü sinyali, dönen mil üzerinden temassız olarak durağan gövdeye aktarılır; birçok modelde sensör içine gömülü elektronik, sinyali doğrudan yükseltip frekans ya da voltaj çıkışı olarak sunar. Ölçüm zincirinin doğruluğu; sensörün doğrusallık, histerezis ve tekrarlanabilirlik hatalarının yanı sıra sıcaklık kaymasından (span ve sıfır kayması) da etkilenir.

Tork Sensörü Nasıl Seçilir?

Doğru tork sensörü seçimi, uygulamanın ölçüm gereksinimlerini sensörün teknik özellikleriyle eşleştirmeye dayanır. Değerlendirilmesi gereken başlıca kriterler:

• Ölçüm aralığı (nominal tork): Beklenen maksimum tork, sensörün nominal değerinin altında kalmalı; ancak sensör aşırı büyük seçilirse çözünürlük ve doğruluk düşer. Bir sensörün kapsayabileceği aralık uygulamaya göre mNm mertebesinden binlerce Nm’ye kadar uzanır (örneğin bazı hassas seriler 20 mNm–20.000 Nm bandını kapsar).
• Doğruluk sınıfı: Doğrusallık, histerezis ve tekrarlanabilirlik toplamı olan doğruluk (tam skalanın yüzdesi olarak), kalibrasyon ve verim ölçümü gibi uygulamalarda kritik önemdedir.
• Statik mi dinamik mi: Mil sürekli dönüyorsa dinamik (döner) sensör; dönmeyen ya da bir turdan az hareket eden sistemde statik (reaksiyon) sensör seçilir.
• Örnekleme ve bant genişliği: Hızlı değişen (tepe/darbe) tork ölçümlerinde sensörün ve amplifikatörün yeterli bant genişliğine sahip olması gerekir.
• Çıkış ve arayüz: Analog (±10 V, 4-20 mA), frekans çıkışı ya da sayısal (USB, CAN, RS-485) arayüzler arasından, veri toplama sisteminizle uyumlu olanı seçilmelidir.
• Mekanik entegrasyon: Flanş, şaft veya kare başlı bağlantı geometrisi, devir sınırı, burulma sertliği ve montaj eksenel toleransları test düzeneğine göre belirlenir.
• Ortam koşulları: Çalışma sıcaklığı aralığı, koruma sınıfı (IP) ve yüksek sıcaklık gerektiren uygulamalarda rulmansız/temassız tasarım öncelik kazanır.

Uygulama Sektörleri

Tork sensörleri geniş bir endüstri yelpazesinde kullanılır:

• Otomotiv ve mobilite: Direksiyon torku ve pedal kuvveti ölçümü, elektrikli motor ve şanzıman test yatakları.
• Motor ve tahrik testi: Elektrik motoru, redüktör ve pompa verim/güç ölçümleri.
• Tarım makineleri: Traktör kuyruk mili (PTO) gücünün ISO 500-3 standardına göre belirlenmesi.
• Ar-Ge ve laboratuvar: Malzeme ve bileşen burulma testleri, kalibrasyon uygulamaları.
• Üretim ve kalite kontrol: Tork tornavida, cıvata sıkma ve elektrikli aktüatör tork doğrulaması.
• Robotik ve biyomekanik: Çok eksenli kuvvet-tork sensörleriyle temas kuvveti ve moment ölçümü.

Marmatek’in Tork Sensörü Çözümleri

Marmatek, farklı ölçüm ihtiyaçlarına yönelik olarak önde gelen üreticilerin tork sensörlerini sunar. Ürün gamı iki ana başlıkta toplanır:

Dinamik Tork Sensörleri — sürekli dönen mil üzerinde tork ölçümü için

• DRVL Hassas Tork Sensörü (ETH): 20 mNm ile 20.000 Nm arasında ölçüm aralıkları sunan, temassız (fırçasız) sinyal iletimli, laboratuvar ve endüstriyel uygulamalar için kompakt seri.
• DRBK Ekonomik Tork Sensörü (ETH): Kompakt yapısı ve çoklu montaj seçenekleriyle hem endüstriyel hem laboratuvar kullanımına uygun, temassız iletimli tork transmitteri.
• PTO Kuyruk Mili Tork Sensörü DRVZ (ETH): ISO 500-3:2014 Tip 1/2/3’e göre traktör kuyruk mili gücü ölçümü için tasarlanmış, 1 3/8 inç ve 1 3/4 inç şaftlarda 1800-2500 Nm kapasiteli sensör.
• 8661 USB Çıkışlı Dinamik Tork Sensörü (Burster): Doğrudan USB arayüzü ve yüksek açı çözünürlüğü sunan, dual range seçenekli döner tork sensörü.
• TF Flanş Tipi Yüksek Sıcaklık Tork Sensörü (Magtrol): Rulmansız, bakım gerektirmeyen ve yüksek burulma sertliğine sahip flanş tipi tasarımıyla bir uçta kaplin ihtiyacını ortadan kaldıran sensör.
• FCA 7300 Direksiyon Tork Sensörü (TE): Direksiyon torkunun ölçümü için özelleştirilmiş, direksiyon arkasına kolay monte edilen düşük derinlikli model.
• Direksiyon Efor Ölçüm Sistemi (Burster): Standart olarak 8661 USB tork sensörü kullanan, otomotiv direksiyon efor testi için hazır ölçüm sistemi.

Statik Tork Sensörleri — dönmeyen ya da bir turdan az hareket eden sistemler için

• 8631 Flanş Statik Tork Sensörü (Burster): Flanş bağlantılı, montaj kolaylığı sağlayan, hem statik hem dinamik (bir turdan az) ölçümlere uygun küçük parça sensörü.
• 8630 Kare Başlı Statik Tork Sensörü (Burster): 1/4 inç, 3/8 inç ve 1/2 inç soket seçenekleriyle tork tornavida ve el aleti kalibrasyonu için ideal kare başlı model.
• 8625 Şaft Tipi Statik Tork Sensörü (Burster): Elektrikli aktüatör sürücüsü ve mikromekanik aktüatör gibi küçük parçaların statik/dinamik tork ölçümü için şaft tipi sensör.

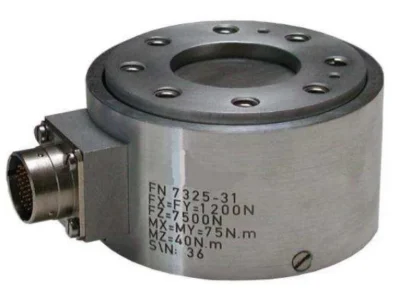

• FN7325 Çok Eksenli Kuvvet/Tork Sensörü (TE): Kuvvet ve torku aynı anda birden çok eksende ölçen çok eksenli sensör.

Sıkça Sorulan Sorular

Tork sensörü ne işe yarar?

Tork sensörü, bir mil veya bağlantı elemanı üzerine etki eden burulma momentini (torku) ölçer ve bunu elektriksel sinyale çevirir. Motor ve redüktör verimliliği, tork tornavida kalibrasyonu, direksiyon efor testi ve PTO gücü ölçümü gibi dönme içeren tüm uygulamalarda torkun izlenmesini sağlar.

Dinamik ve statik tork sensörü arasındaki fark nedir?

Dinamik (döner) tork sensörü sürekli dönen bir mil üzerindeki torku ölçer ve sinyali kayar halka ya da temassız yöntemle aktarır. Statik (reaksiyon) tork sensörü ise dönmeyen veya bir turdan az hareket eden sistemlerde reaksiyon torkunu ölçer; sinyali doğrudan kabloyla iletildiği için genellikle daha yüksek doğruluk sunar.

Tork sensörü seçerken nelere dikkat edilmeli?

Öncelikle beklenen maksimum torka uygun nominal ölçüm aralığı ve gereken doğruluk sınıfı belirlenir. Ardından uygulamanın statik mi dinamik mi olduğu, çıkış/arayüz tipi (analog, USB, CAN, RS-485), mekanik bağlantı geometrisi (flanş, şaft, kare başlı) ve çalışma sıcaklığı gibi ortam koşulları değerlendirilir.

Tork sensörü nasıl çalışır?

Çoğu tork sensörü strain gauge (gerinim ölçer) prensibiyle çalışır. Ölçüm gövdesine yapıştırılan dört gerinim ölçer bir Wheatstone köprüsü oluşturur; tork uygulandığında gövde deforme olur, köprü dengesizleşir ve torkla orantılı bir gerilim sinyali üretilir. Bu sinyal yükseltilerek analog ya da sayısal çıkış olarak sunulur.

Tork sensörü nasıl kalibre edilir?

Tork sensörü, bilinen referans torklar (kalibratör kolu ve kütle setleri ya da referans tork sensörü) uygulanarak, artan ve azalan yükleme adımlarında çıkış sinyalinin doğrulanmasıyla kalibre edilir. Kalibrasyon; doğrusallık, histerezis ve tekrarlanabilirlik hatalarını belirler ve izlenebilir bir sertifikayla belgelendirilir. Kullanım yoğunluğuna bağlı olarak periyodik (genellikle yıllık) kalibrasyon önerilir.

Tork sensöründe arıza nasıl anlaşılır?

Sıfır noktasında kalıcı kayma, tekrarlanabilirliğin bozulması, aynı yük altında farklı okumalar, sinyalde aşırı gürültü ya da hiç çıkış alınmaması tipik arıza belirtileridir. Nedeni genellikle aşırı yüklenme (nominal değerin aşılması), mekanik hizasızlık kaynaklı yan yük, kablo/konektör hasarı veya sıcaklık kaynaklı kaymadır. Bu durumlarda sensörün yeniden kalibrasyonu veya kontrolü gerekir.

Çok eksenli kuvvet-tork sensörü nedir?

Çok eksenli kuvvet-tork sensörü, kuvvet bileşenlerini (Fx, Fy, Fz) ve tork bileşenlerini (Mx, My, Mz) aynı anda ölçebilen sensördür. Tek bir sensörle altı bileşenin ölçülmesi gereken robotik uç işlevci, biyomekanik ve temas kuvveti analizi gibi uygulamalarda kullanılır.
