PU[REC] Yüksek Hızlı Veri Kaydedici

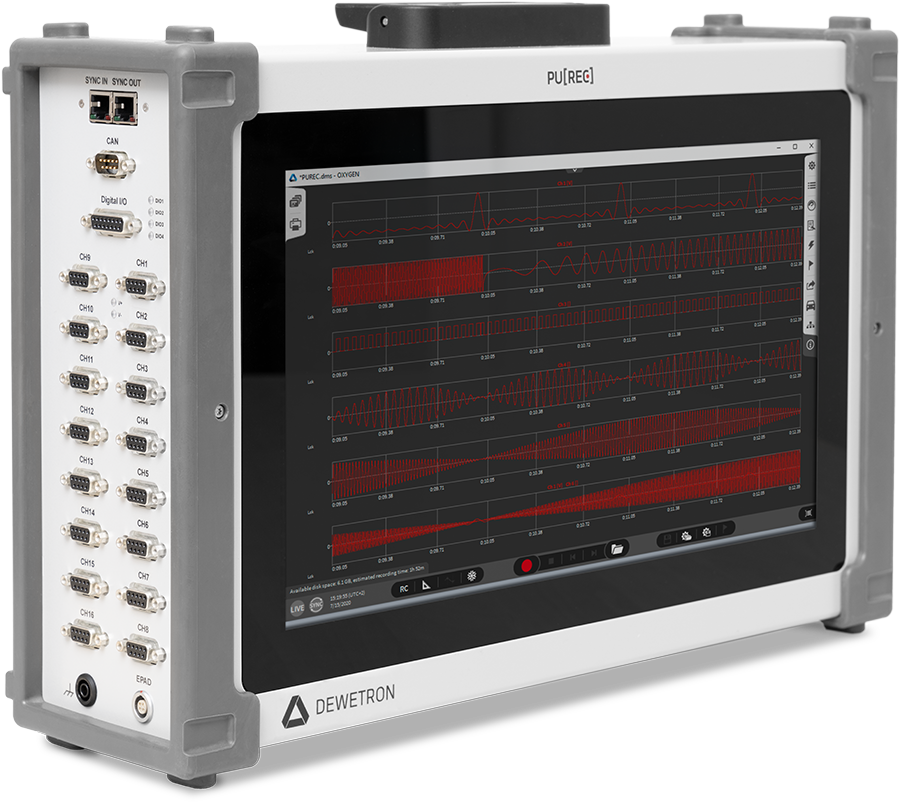

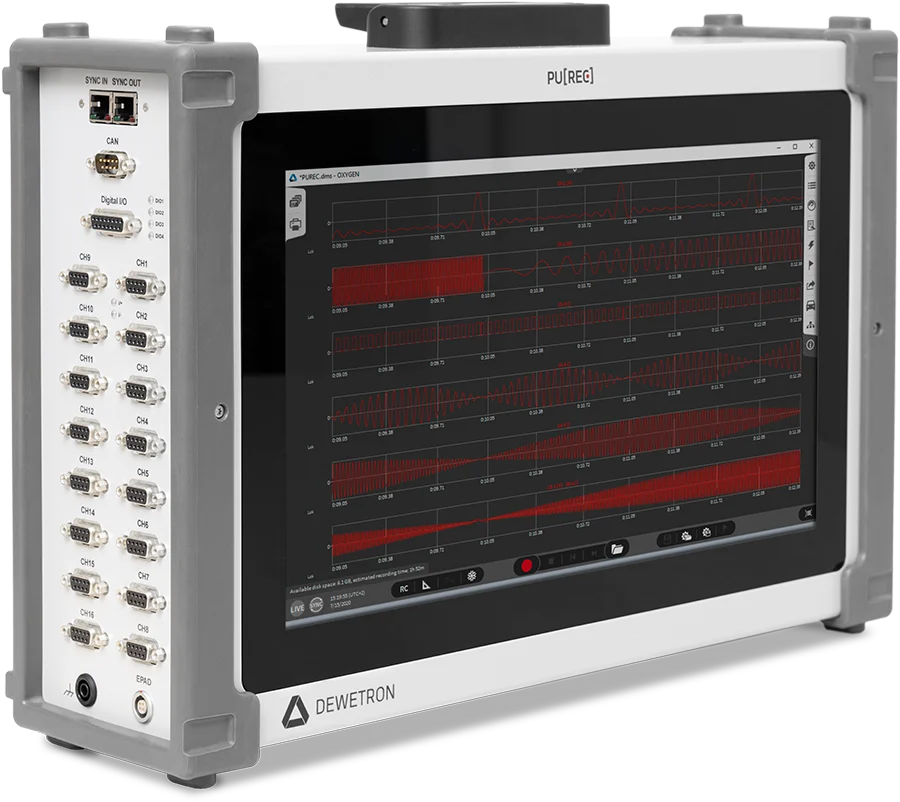

PU REC yüksek hızlı veri kaydedici, Dewetron’un PU[REC] serisine ait, saha testleri, arıza giderme ve bakım için tasarlanmış taşınabilir bir veri toplama ana sistemidir. Dewetron PUREC cihazı 16 analog giriş kanalını, 15,6 inç çoklu dokunmatik ekranı ve çıkarılabilir bir sürücü yuvasındaki 1 TB SSD’yi sağlam, taşınması kolay bir gövdede birleştirir. Dewetron PUREC serisi iki modelden oluşur: PUREC-50 ve PUREC-200. İkisi de aynı gövde ve giriş yapısını kullanır, örnekleme hızı ve çözünürlükte ayrılır. Dewetron PUREC, entegre bilgisayarı sayesinde ayrı bir dizüstü bilgisayara ihtiyaç duymadan ölçüm alıp kaydetmeye imkân verir.

PU REC yüksek hızlı veri kaydedici modelleri ve örnekleme

• PUREC-50: kanal başına 50 kS/s örnekleme, 16-bit çözünürlük
• PUREC-200: 50 kS/s ile 200 kS/s arasında örnekleme, 18-bit çözünürlük

Kaydedici, ±10 V ve ±5 V doğrudan gerilim giriş aralıklarında çalışır. Yüksek örnekleme hızı, hızlı değişen dinamik sinyallerin izlenmesi gereken testlerde işe yarar. Daha düşük hızlı kayıtlarda ise örnekleme hızı düşürülerek kayıt süresi uzatılabilir.

Analog giriş yapısı

• 16 adet 9 pinli dişi D-SUB giriş konnektörü
• Giriş empedansı: tek uçlu 1 MΩ, diferansiyel 2 MΩ
• DC gerilimde, DC–1 kHz aralığında okumanın ±%0,02’si ± aralığın %0,01’i ± 20 µV doğruluk
• Tipik 70 kHz bant genişliği (-3 dB), 3. mertebe Butterworth anti-aliasing filtresi
• Programlanabilir IIR alçak geçiren filtre: Bessel veya Butterworth karakteristiği, 2., 4., 6. ve 8. mertebe, 1 Hz’ten örnekleme hızının %40’ına kadar ya da kapalı
• Diferansiyel modda 50 Hz’te tipik 100 dB CMRR; ortak mod gerilimi ±12,5 VDC, aşırı gerilim koruması ±50 VDC
• Aynı giriş aralığı kullanıldığında kanallar arası faz farkı tipik olarak 30 ns’nin altında

Her kanal için sensör besleme çıkışı da vardır: ±5 V (kanal başına en fazla 40 mA, uzak algılama desteği) ve 12 V (tüm kanallar toplamında en fazla 1 A, kendi kendini sıfırlayan sigorta).

MSI modülleriyle sensör genişletme

Dewetron PUREC doğrudan gerilim girişleriyle sınırlı kalmaz. Datasheet’te MSI sensör arayüzleri üzerinden farklı sinyal tipleri tanımlanır. MSI modülleri otomatik algılanır. Örnek arayüzler şunlardır:

• 4–20 mA sensörler
• Tam, yarım ve çeyrek köprü tipi sensörler (120 Ω ve 350 Ω)
• LVDT ve RVDT sensörler
• IEPE sensörler (tipik olarak ivmeölçer, mikrofon) ve yük (charge) tipi sensörler
• K, J ve T tipi termokupllar (diğer tipler talep üzerine)
• 200 V ve 600 V’a kadar gerilim girişleri
• Pt100’den Pt2000’e RTD sensörler

Ayrıca EPAD2 arayüz konnektörüyle kuazi-statik kanal genişletmesi yapılabilir.

Dijital giriş/çıkış, sayaç ve CAN

• 8 CMOS/TTL uyumlu dijital giriş; 2 sayaç kanalı bu girişlerle paylaşılır
• Sayaç modları: olay sayma, kapılı sayma, yukarı/aşağı sayma, enkoder modu (X1, X2, X4); periyot, frekans, darbe genişliği ve kenar aralığı ölçümü; açısal ve doğrusal enkoder desteği
• 4 TTL dijital çıkış, LED durum göstergeli, sürekli 25 mA
• İsteğe bağlı (PUREC-OPT-CAN) 1 adet yüksek hızlı CAN 2.0B arayüzü; izolasyonsuz, programlanabilir sonlandırma (yüksek empedans veya 120 Ω)

Kayıt ve sistem özellikleri

• Ekran: 15,6 inç çoklu dokunmatik TFT, full HD (1920 x 1080)
• İşletim sistemi: Microsoft Windows 10 64-bit (isteğe bağlı Linux)
• Depolama: çıkarılabilir sürücü yuvasında 1 TB SSD, veri için 870 GB kullanılabilir; tüm kanallar 50 kS/s ile yaklaşık 7 gün, 1 kS/s ile yaklaşık 300 gün kayıt
• Bağlantılar: 4 x USB 3.0, 2 x Gbit LAN, 2 x DisplayPort, 1 x HDMI, ses arayüzü
• Besleme: 100–240 VAC (90–264 VAC), 47–63 Hz, tipik 65 W, en fazla 300 W
• Boyut ve ağırlık: 463 x 129 x 318 mm, 7,3 kg

Çalışma koşulları

Cihaz 0 ile +50 °C arasında çalışır; önceden ısıtılmış ünitede -20 °C’ye kadar inilebilir. Saklama sıcaklığı -20 ile +70 °C, maksimum çalışma yüksekliği 2000 m’dir. Datasheet’te sinüs titreşim, şok (15 g, 11 ms) ve rastgele titreşim değerleri de verilmiştir. Ortalama arıza süresi (MTBF) 27800 saat olarak belirtilir.

Sisteme entegrasyon ve alternatifler

PU REC yüksek hızlı veri kaydedici, Dewetron’un OXYGEN veri toplama ve analiz yazılımıyla birlikte kullanılır. Birden fazla sistemin senkron çalışması için SYNC-BUS arayüzü bulunur ve bunun için OXY-OPT-NET seçeneği gerekir. Üretici hakkında daha fazla bilgi için Dewetron sitesine bakabilirsiniz.

Daha çok kanal ve modüler giriş kartları gerekiyorsa DEWE3-A4 Hepsi Bir Arada Veri Toplama Sistemi ile uzak ölçüm için TRIONet3 Kompakt Veri Toplama Ön Ünitesi değerlendirilebilir. Diğer ana üniteleri Veri Toplama Ana Üniteleri ve Cihazları kategorisinde inceleyebilirsiniz.

Kanal sayınıza ve sensör tiplerinize uygun Dewetron PUREC yapılandırması için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
