TRION-SUB-XV Güç Ölçüm Alt Modülü

TRION-SUB-XV güç ölçüm alt modülü, Dewetron TRION veri toplama kartlarına takılan, izoleli ve dört kademeli bir voltaj giriş alt modülüdür. Tek bir 4 mm güvenlik banana soket girişi üzerinden 600 VRMS, 60 VRMS, 6 VRMS ve 0,6 VRMS ölçüm aralıklarını sunar; bant genişliği (-3 dB) 300 kHz’dir. Yüksek gerilimli şebeke sinyalinden milivolt seviyesindeki sinyale kadar uzanan geniş bir dinamik aralık, tek bir alt modülle kapsanır.

TRION-SUB-XV güç ölçüm alt modülünün giriş aralıkları ve doğruluğu

Dewetron datasheet’ine göre Dewetron TRION-SUB-XV dört giriş aralığı sunar:

• 600 VRMS (±1000 V); izin verilen azami giriş 600 V CAT II (850 VPEAK)
• 60 VRMS (±100 V)
• 6 VRMS (±10 V)
• 0,6 VRMS (±1 V)

Çözünürlük 16-bit’tir. Bir yıllık doğruluk (23 °C ±5 °C) şöyle verilir:

• DC, 600 V ve 60 V aralıkları: okumanın ±%0,03’ü ±aralığın %0,01’i
• DC, 6 V aralığı: okumanın ±%0,02’si ±aralığın %0,01’i
• DC, 0,6 V aralığı: okumanın ±%0,02’si ±150 µV
• 0,5 Hz – 500 Hz: okumanın ±%0,03’ü
• 500 Hz – 100 kHz: okumanın ±(%0,06 × f)’si, f kHz cinsinden frekanstır

Kazanç kayması 25 ppm/°C, ofset kayması 2 µV/°C, tipik THD -90 dB’dir.

Öne çıkan özellikler

• İzolasyon: 3750 VRMS (1 dk) izolasyon gerilimi ve 35 kV/µs geçici bağışıklık; ortak mod gerilimi 600 VRMS
• Ölçüm kategorisi: EN 61010-2-30’a göre toprağa karşı anma giriş gerilimi 300 V CAT III / 600 V CAT II
• Aşırı gerilim koruması: 1000 VPEAK veya 600 VRMS
• CMRR: 6 V ve altı aralıklarda 50 Hz’de >140 dB, 100 kHz’de >94 dB; 6 V üzeri aralıklarda 50 Hz’de >100 dB, 100 kHz’de >50 dB
• Giriş empedansı: 10 MΩ; toprak (IN- ile GND arası) izolasyon direnci 100 GΩ, 4 pF

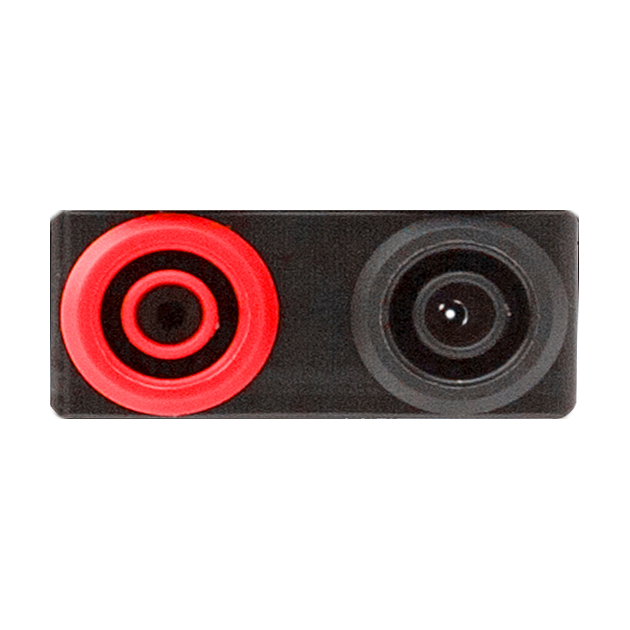

• Konnektör: güvenlik banana soketleri (IN+ kırmızı, IN- siyah)

Datasheet’teki gürültü tablosu 0,1 kS/s ile 1 MS/s arasındaki örnekleme hızları için SNR ve ENOB değerlerini verir. Örneğin 0,6 V aralığında 1 kS/s’de SNR 109,4 dB (ENOB 17,9 bit), 300 kS/s’de 87,7 dB (ENOB 14,3 bit) olarak belirtilmiştir. Bazı SFDR ve giriş kapasitesi değerleri datasheet’te henüz tanımlanmamıştır.

Nerelerde kullanılır?

TRION-SUB-XV güç ölçüm alt modülü, güç ölçümü ve voltaj izleme uygulamaları için uygundur. Frekans bandı DC’den başladığı için hem DC hem de AC voltaj sinyalleri ölçülebilir. Tek girişte dört aralık bulunması, aynı kanalda farklı genlikteki sinyallerin ölçülmesi gereken test düzenlerinde alt modülü değiştirmeden aralık seçmeye imkân verir.

Sisteme entegrasyon

Dewetron TRION-SUB-XV tek başına çalışmaz; Dewetron’un TRION(3)-18xx-POWER-4, TRION(3)-1810-HV-8 ve TRION3-1810x-SUB-8 taşıyıcı kartlarına takılarak kullanıcıya özgü giriş konfigürasyonları oluşturulur. Bu kartlardan TRION3-1810-HV-8-B analog giriş modülü ve TRION3-1820-POWER-4 güç ölçüm modülü ailesiyle ilişkilidir. Ürün, Dewetron tarafından geliştirilir. Ölçüm zinciri, Dewetron TRION(3) serisi veri toplama sistemleriyle tamamlanır.

Voltaj ölçümünde güvenlik önemlidir: datasheet, 33 VRMS, 46,7 VPEAK veya 70 VDC üzerindeki hatlarda ölçümün yalnızca uygun anma değerli güvenlik test kabloları ile yapılmasını şart koşar.

Seçimde dikkat edilecek farklar: 600 VRMS (±1500 VPEAK) tek aralıklı TRION-SUB-600V ve 5 VRMS tek aralıklı TRION-SUB-5V alt modülleri de aynı ailede yer alır; TRION-SUB-XV ise bu ikisinin aksine dört aralığı tek modülde toplar. Akım ölçümü için ayrı TRION-POWER-SUB-CUR serisi alt modülleri bulunur. Diğer seçenekleri veri toplama I/O modülleri kategorisinde inceleyebilirsiniz.

Ölçüm görevinize uygun taşıyıcı kart ve alt modül kombinasyonunun belirlenmesi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
