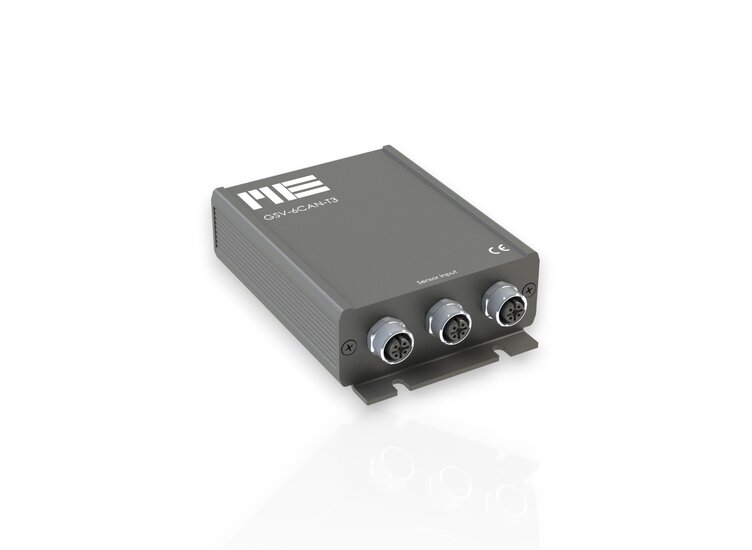

GSV-6T3 strain gage amplifier, gerinim pulu köprülü sensörlerin sinyalini şartlandırıp dijital veriye çeviren, 3 kanallı ve kompakt bir ölçüm amplifikatörüdür. Me-Systeme GSV-6T3 cihazı CAN bus ve USB arayüzlerine sahiptir. Sensörler ön yüzdeki 5 pinli M12 soketlere bağlanır. Ölçüm verisi USB üzerinden ya da CAN hattı üzerinden alınabilir. Veri frekansı 0 ile 1000 Hz arasındadır, çözünürlük 16 bittir. Alüminyum flanşlı muhafazası 104 x 84 x 36 mm boyutundadır.
GSV-6T3 strain gage amplifier ile hangi sensörler bağlanır?
- Tam köprü gerinim pulu sensörleri: 3 kanal, ön yüzde 5 pinli M12 soketler; 120 Ω ile 5000 Ω arasındaki köprü dirençleri desteklenir
- Aktif voltaj çıkışlı sensörler: M12 konnektörün 5. pini varsayılan olarak bu sensörlerin bağlanması için yapılandırılmıştır
- Çeyrek köprü: 120 Ω, 350 Ω veya 1 kΩ gerinim pulları için üç telli bağlantıyla fabrika yapılandırması mümkündür
- PT1000 sıcaklık sensörü: 3. kanalın 5. pini fabrikada PT1000 bağlantısı için yapılandırılabilir
Öne çıkan özellikler
- 3 kanallı ölçüm, 16 bit çözünürlük, 0–1000 Hz veri frekansı
- %0,02 bağıl doğrusallık hatası, %0,1 doğruluk sınıfı
- Sıfır noktası ve ölçüm hassasiyetinde sıcaklık etkisi: her biri %0,01
- 5 V köprü beslemesi
- 10–28 VDC besleme, 100–200 mA akım tüketimi
- Anma sıcaklık aralığı 0 °C – 50 °C, çalışma sıcaklığı -20 °C – +65 °C
- IP50 koruma sınıfı, alüminyum muhafaza
Bağlantı, besleme ve yazılım

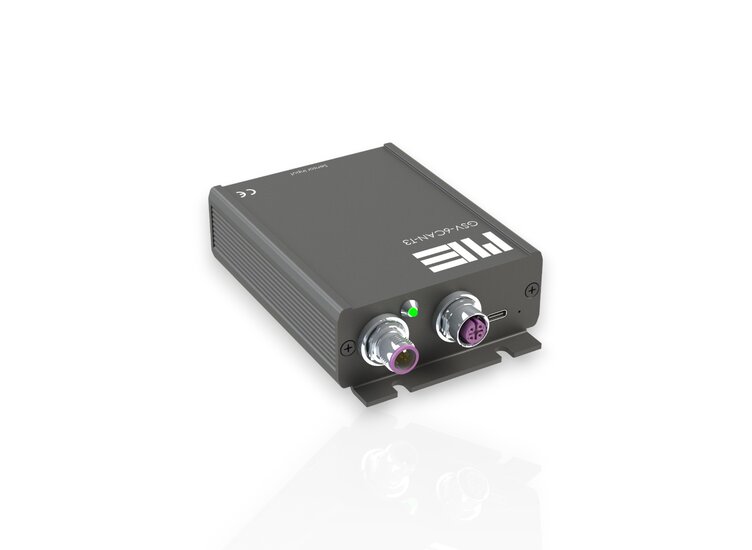

Me-Systeme GSV-6T3 arka yüzünde CAN hattı için bir M12 soket ve bir M12 fiş taşır. Böylece cihazlar aynı hat üzerinde art arda bağlanabilir. Besleme CAN hattından 10 VDC ile 28 VDC arasında verilir. Alternatif olarak USB arayüzünden 5 VDC ile de beslenebilir. Bu sayede yapılandırma ve ilk devreye alma, ayrı bir besleme kaynağı olmadan bilgisayarın USB girişiyle yapılabilir.

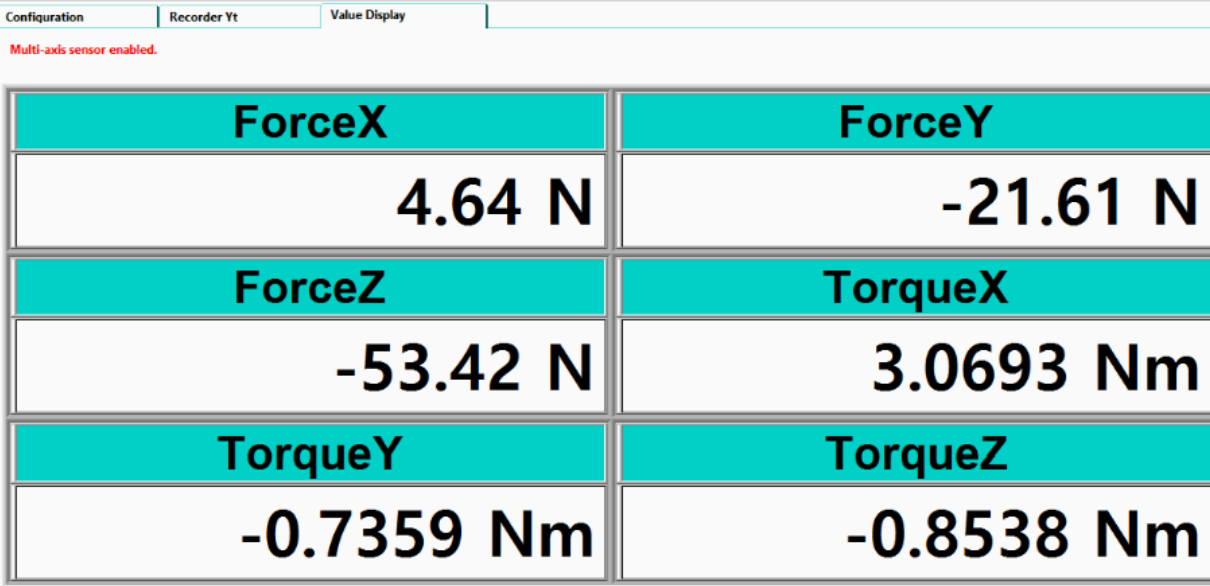

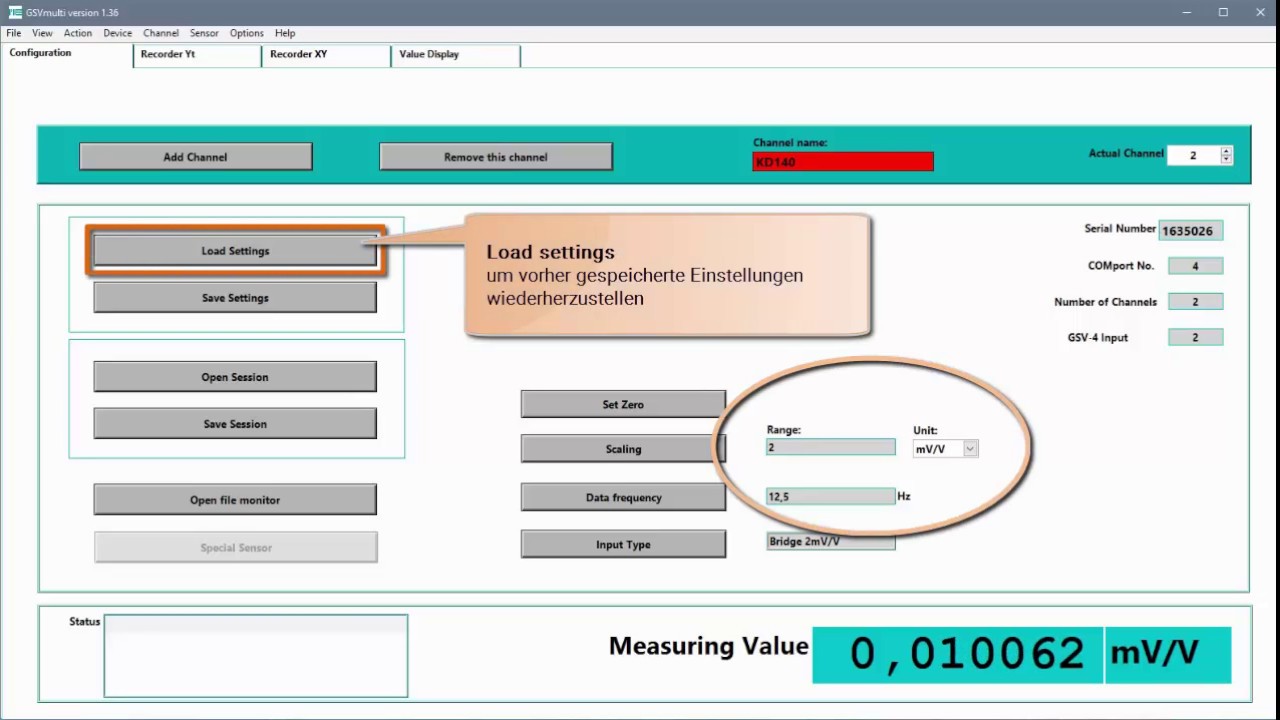

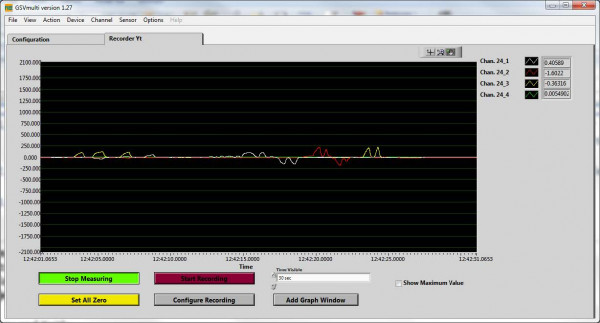

Ölçüm verisi hem entegre USB portundan hem de CAN bus üzerinden GSVmulti yazılımıyla kaydedilebilir. CAN hattı üzerinden okuma, kaydetme ve görselleştirme için “PCAN-USB” dönüştürücü kullanılır. GSVmulti yazılımı hem yapılandırma hem de ölçüm verisinin izlenmesi için aynı arayüzü sunar.
Model ailesi ve fark
GSV-6 serisi, bağlantı ve arayüz bakımından farklı modeller içerir. Bu sayfadaki teknik değerler GSV-6T3 CAN/M12 modeline aittir. Aynı ailede 6 kanallı GSV-61T6 EC/SubD44HD modeli bulunur. Bu model 24 bit çözünürlüğe sahiptir, besleme ve veri aktarımı için EtherCAT-P kullanır ve USB-C ile yapılandırılır. Çok kanallı bir kuvvet-tork düzeneği kuracaksanız 6 kanallı seçenek daha uygundur. CAN bus üzerinden birkaç sensör noktasını izleyecekseniz 3 kanallı M12 modeli yeterli olur.
Nerelerde kullanılır?
GSV-6T3 strain gage amplifier, tam köprü gerinim pulu sensörü kullanan yük hücreleri ve kuvvet ya da tork sensörlerinin bir bilgisayara veya CAN ağına bağlanması gereken uygulamalarda kullanılabilir. Örneğin test tezgâhlarında üç ölçüm noktasının eş zamanlı izlenmesi ya da mevcut bir CAN altyapısına sensör eklenmesi bu uygulamalar arasındadır. M12 konnektörler ve flanşlı muhafaza, makine üzerine veya tezgâh yanına montajı kolaylaştırır.
Sisteme entegrasyon
Üretici Me-Systeme, bu amplifikatörü gerinim pulu sensörleri için tasarlanmış bir ölçüm çözümü olarak sunar. Farklı sensör tiplerini tek bir sistemde toplamanız gerekiyorsa TRION3-1810-SUB-8 Üniversal Giriş Modülü ya da DEWE3-A4 Hepsi Bir Arada Veri Toplama Sistemi gibi seçenekleri inceleyebilirsiniz. Diğer cihazlar için Veri Toplama Sistemleri kategorisine bakabilirsiniz.
Me-Systeme GSV-6T3 sensörü tipinize, kanal sayınıza ve arayüz tercihinize uygun GSV-6T3 strain gage amplifier modeli için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
