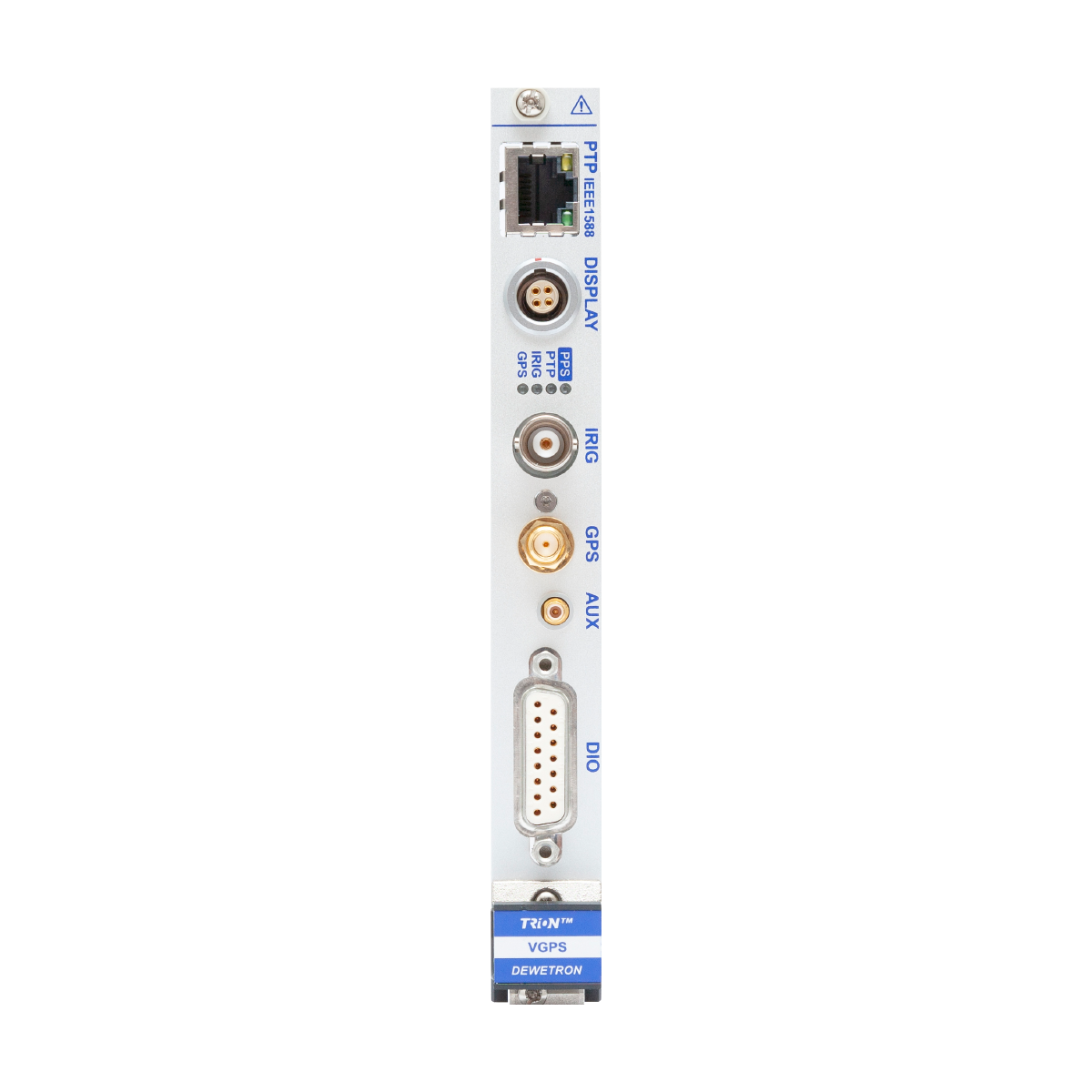

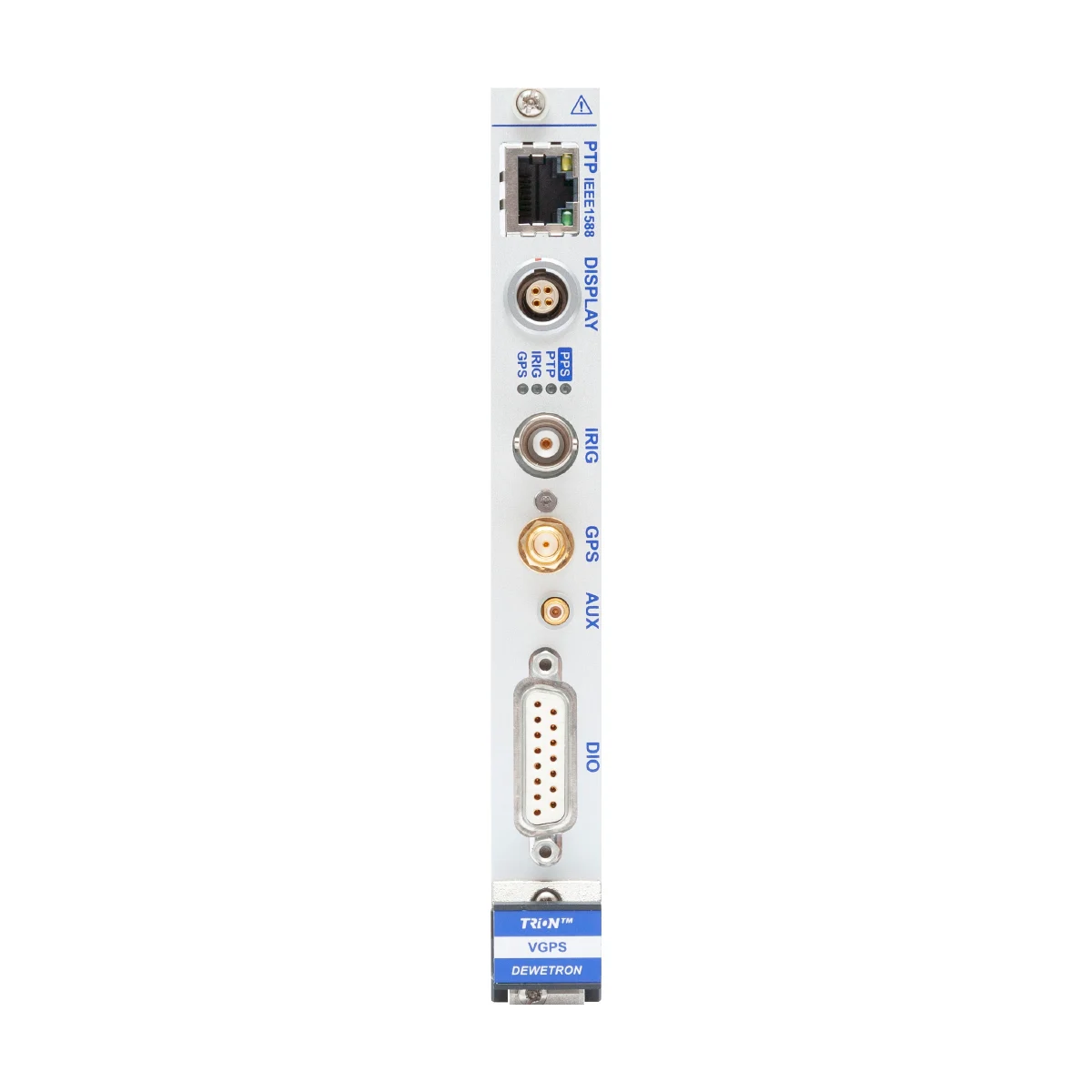

TRION-VGPS-20-V3 Zamanlama ve Senkronizasyon Modülü

TRION-VGPS-20-V3, DEWETRON TRION serisi içinde konum, hız ve yer değiştirme ölçümü için geliştirilmiş bir modüldür. 20 Hz GPS alıcısı sayesinde yüksek hassasiyetli zamanlama bilgisi sağlar; PTP versiyon 2 (IEEE Std. 1588-2008) desteğiyle ağ üzerinden hassas senkronizasyon yapılabilir. Modül, ölçüm sistemlerinde zamanlama ve senkronizasyon görevleri için tasarlanmıştır.

Çalışma Prensibi

Modül, GPS veya IRIG zaman kaynağından aldığı sinyali senkronizasyon için kullanır. Dahili GPS alıcısı 20 Hz güncelleme hızıyla konum ve zaman bilgisi üretir. PTP slave konfigürasyonu sayesinde ağdaki diğer cihazlarla mikro saniye düzeyinde senkronize çalışabilir. Ayrıca IRIG kod A veya B (AC veya DC) girişini destekler ve IRIG-B DC ile TTL saat çıkışı (10 Hz – 10 MHz) sağlar.

Öne Çıkan Özellikler

• 20 Hz GPS alıcısı ve GPS anteni (5 m kablo)
• PTP versiyon 2 (IEEE Std. 1588-2008) desteği, RJ-45 Ethernet 10/100 Mbit (yalnızca senkronizasyon için)
• PTP slave konfigürasyonu (DHCP gerektiren ağ)
• IRIG veya GPS senkronize saat kaynağı (giriş: GPS veya IRIG kod A veya B, AC veya DC; çıkış: IRIG-B DC ve TTL saat 10 Hz – 10 MHz)
• 8 dijital giriş/çıkış, TTL seviyesi, 30 V aşırı gerilim koruması
• 1 adet gelişmiş TTL sayıcı/enkoder girişi (D-SUB-15, eşleşen konektör dahil)
• 1 adet yardımcı programlanabilir SMB soketi
• 1 şasi slotu kaplar

Kullanım Alanları

Konum, hız ve yer değiştirme ölçümü gerektiren test ve ölçüm uygulamalarında kullanılır. Özellikle GPS tabanlı zamanlama ve senkronizasyonun kritik olduğu veri toplama sistemlerinde tercih edilir.
