TRION3-1802-dLV-32-CAN Diferansiyel Giriş Modülü

TRION3-1802-dLV-32-CAN diferansiyel giriş modülü, Dewetron‘un TRION3 serisine ait, şaside tek slot kaplayan çok fonksiyonlu bir veri toplama modülüdür. Tek modülde 32 tek uçlu veya 16 diferansiyel senkron gerilim kanalı, 8 dijital giriş, 4 dijital çıkış, 2 sayaç kanalı ve bir CAN arayüzü bulunur. Çok sayıda gerilim sinyalinin yüksek hızda toplanması gereken, aynı zamanda sayaç ve CAN verisinin de aynı sisteme alınmasını isteyen test düzeneklerinde, ayrı modül sayısını azaltmak için tasarlanmıştır.

TRION3-1802-dLV-32-CAN diferansiyel giriş modülü ile neler ölçülür?

• Gerilim: ±5 V ve ±10 V giriş aralıkları; 32 tek uçlu (GND sense ile) veya 16 tam diferansiyel yapılandırma
• Sayaç ve enkoder: 2 sayaç kanalı; periyot, frekans, darbe genişliği, görev oranı ve kenar aralığı ölçümü, olay sayma, kapılı sayma, yukarı/aşağı sayma ve X1, X2, X4 enkoder modu (açı ve doğrusal)
• Dijital giriş/çıkış: 8 CMOS/TTL uyumlu dijital giriş ve 4 TTL dijital çıkış
• CAN: 1 adet CAN 2.0B high-speed arayüzü

Öne çıkan özellikler

• Yüksek hız modunda 18-bit çözünürlükle kanal başına 50 kS/s üzeri ile 200 kS/s arası örnekleme; aşırı örnekleme modunda 24-bit çözünürlükle 100 S/s ile 20 kS/s arası örnekleme
• 18-bit SAR tipi ADC ve 512 MB dahili veri tamponu
• DMA ile veri aktarımı: 32 analog kanal için en fazla 28 MB/s, 2 sayaç için en fazla 6 MB/s
• 2. mertebeden Butterworth analog anti-aliasing filtresi; sayısal filtre kapalıyken -3 dB bant genişliği 70 kHz
• 1 Hz ile örnekleme hızının %40’ı arasında serbestçe ayarlanabilen (veya kapatılabilen) Bessel ya da Butterworth sayısal alçak geçiren filtre; 2., 4., 6. ve 8. mertebe seçenekleri
• Doğruluk (1 yıllık, 23 °C ±5 °C): DC–1 kHz aralığında okumanın ±%0,02’si ± aralığın %0,01’i ± 20 µV
• Doğrusalsızlık 20 ppm’in altında, tipik THD -95 dB
• Giriş empedansı tek uçlu modda 1 MΩ, diferansiyel modda 2 MΩ; diferansiyel modda tipik CMRR 50 Hz’de 100 dB
• Ortak mod gerilimi ±12,5 VDC; aşırı gerilim koruması ±50 VDC
• Kanal-kanal ve kart-kart faz uyumsuzluğu tipik olarak 30 ns’nin altında (aynı giriş aralığında)

Sayaç, dijital I/O ve CAN arayüzü

Sayaç girişleri dijital girişlerle ortak kullanılır; yani sayaç kanalları devredeyken ilgili pinler DI olarak kullanılamaz. Sayaçlar 32-bit çözünürlüğe, 80 MHz zaman tabanına ve 10 MHz’e kadar giriş frekansına sahiptir. Bu yapı, bir enkoderden gelen devir ve konum bilgisinin gerilim kanallarıyla aynı modülde toplanmasına olanak verir. Dijital çıkışlar sürekli 25 mA verebilir, açılışta düşük seviyede başlar ve her çıkışın durumu yeşil LED ile gösterilir.

Bu modelin 1802-dLV-32 temel versiyonundan farkı CAN arayüzüdür. CAN hattı izole değildir ve D-SUB-25 konnektörüne yönlendirilir; veri yolu pinleri ±36 VDC’ye kadar korumalıdır, sonlandırma yazılımla yüksek empedans veya 120 Ω olarak seçilebilir. Aynı konnektörde ayrıca DAQP serisi modüllere ayrılmış bir RS-485 arayüzü ile sensör beslemesi için 5 V (600 mA) ve 12 V (600 mA) çıkışlar bulunur.

Bağlantı ve sisteme entegrasyon

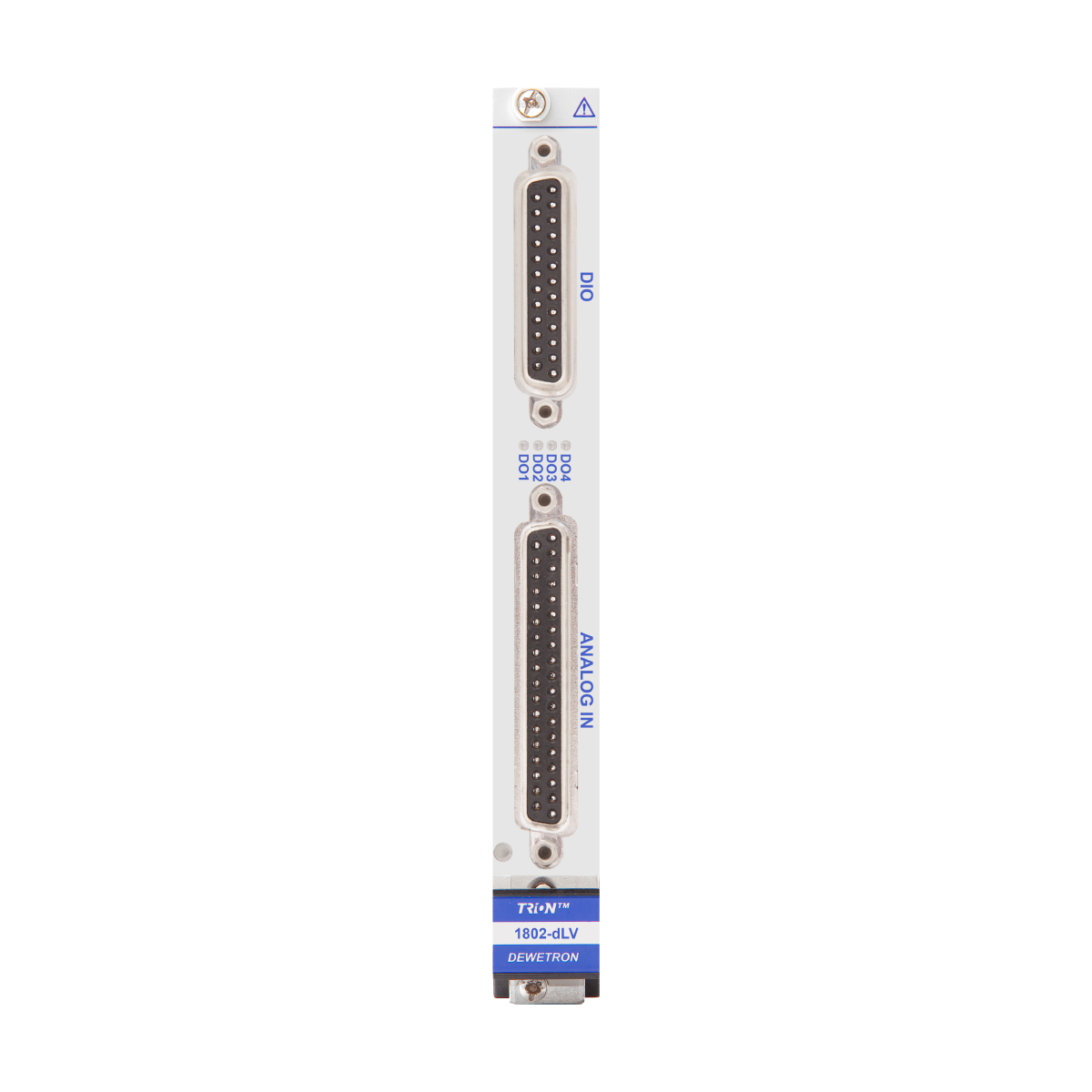

Analog girişler dişi DB-37 konnektörden, dijital giriş/çıkışlar, sayaç ve CAN sinyalleri dişi DB-25 konnektörden alınır; karşılıklı konnektörler ürünle birlikte verilir. Dewetron TRION3-1802-dLV-32-CAN modülü, DEWE3 şasileri için tasarlanmıştır; ürün bu modülü DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi gibi platformlarda kullanılabilir. Dewetron TRION3-1802-dLV-32-CAN modülü gerilim modunda 6 W güç tüketir ve IEC 61000-4-2 uyarınca ±8 kV hava, ±4 kV temas deşarjına karşı ESD koruması sağlar.

Gerilim girişlerinin yanında doğrudan sensör bağlantısı gerekiyorsa (gerinim, sıcaklık, IEPE vb.) TRION3-1802-MULTI-8-L0B Üniversal Giriş Modülü daha uygun olabilir. Diğer modülleri Veri Toplama I/O Modülleri kategorisinde inceleyebilirsiniz.

Ne zaman tercih edilir?

Dewetron TRION3-1802-dLV-32-CAN, yüksek kanal yoğunluğu, 200 kS/s’e kadar hız ve DC–70 kHz bant genişliği gerektiren gerilim ölçümlerinde öne çıkar. Çok sayıda ±10 V sinyalinin izlendiği test tezgâhları ve proses ölçüm sistemleri bunun tipik örnekleridir. Yalnızca gerilim ölçülecek ve CAN gerekmiyorsa modelin CAN’siz versiyonu, daha düşük çözünürlük ve hız yeterliyse TRION3-1600-dLV-32 ailesindeki 16-bit, 20 kS/s varyantlar düşünülebilir. Dewetron TRION3-1802-dLV-32-CAN modülünün kanal sayısını ve ölçüm hızını, mevcut şasinizdeki boş slotlarla birlikte değerlendirmek önemlidir.

Uygulamanıza uygun TRION3-1802-dLV-32-CAN diferansiyel giriş modülü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
