TRION3-1810M-POWER-4 Güç Ölçüm Modülü

TRION3-1810M-POWER-4 güç ölçüm modülü, Dewetron’un TRION3 serisine ait, 4 fazlı güç analizi için tasarlanmış bir modüldür. Sabit yüksek gerilim girişlerini, akım ölçümü için değiştirilebilir alt modül yuvalarıyla birleştirir. Bu modelin ayırt edici yönü, serideki 2 MS/s sınıfı POWER-4 modüllerine kıyasla 10 MS/s’e kadar çıkan örnekleme hızı ve 18-bit çözünürlüktür. Dewetron TRION3-1810M-POWER-4 modülü 2 bitişik slot kaplar ve yalnızca DEWE3 şasileriyle uyumludur.

TRION3-1810M-POWER-4 güç ölçüm modülünün yapısı

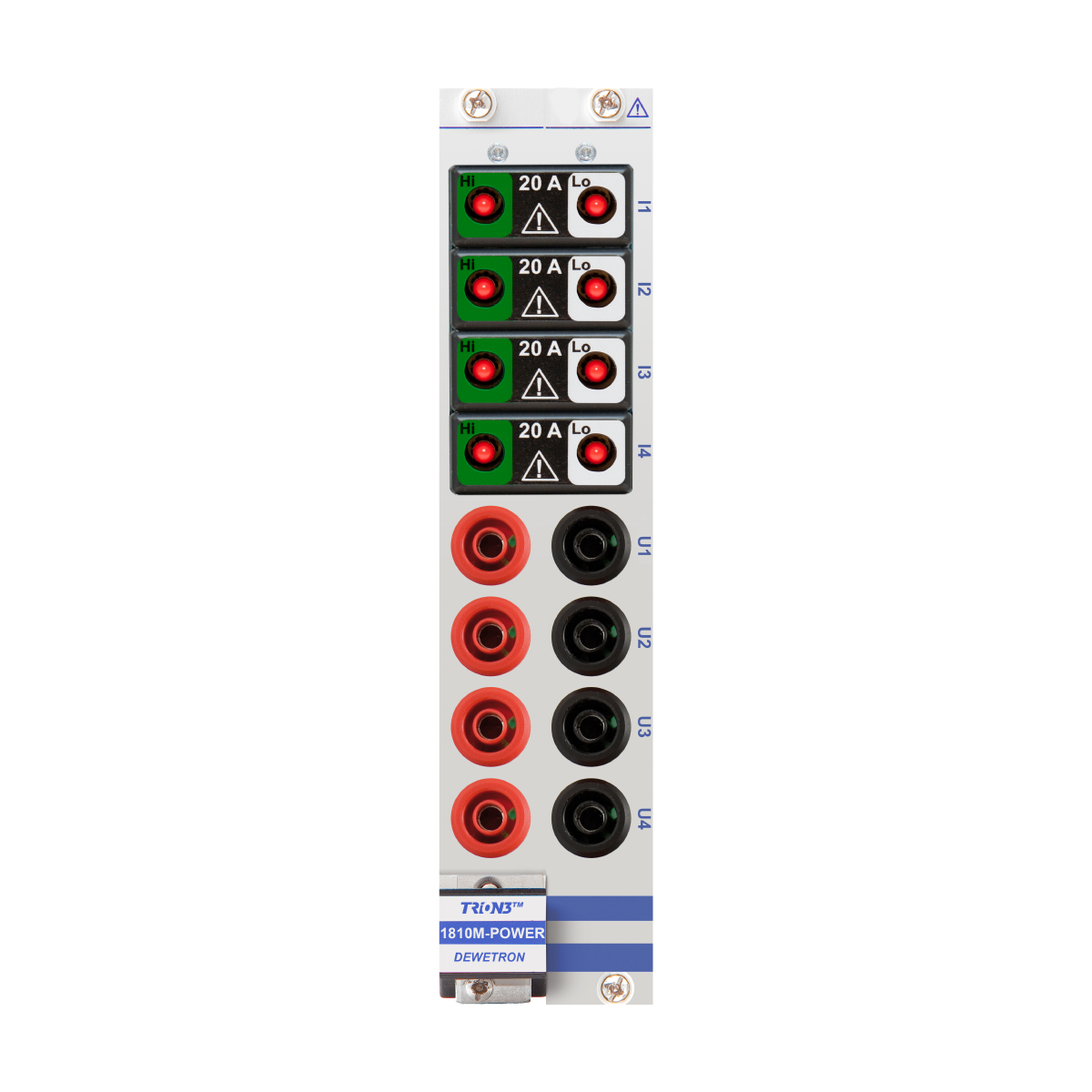

Modülde 4 adet yüksek gerilim girişi bulunur; bağlantı güvenlikli banana soketlerle yapılır. Akım ya da yardımcı sinyal ölçümü için 4 yuva, TRION-SUB tipi alt modüllerle doldurulur. Yuvalar dört farklı doğrudan akım ölçüm alt modülüyle ya da hemen her tür akım dönüştürücüyü bağlamaya imkân veren üç farklı D-SUB-9 alt modülüyle donatılabilir. Alternatif olarak bu konnektör ±10 V seviyesindeki yardımcı sinyallerin (ör. rüzgâr hızı veya su debisi) ölçümü için de kullanılabilir. Dörtten fazla gerilim girişi gerekirse yuvalara gerilim alt modülleri takılabilir; düşük gerilimli, izoleli 5 V ve 600 V CAT II dereceli izoleli seçenekler mevcuttur.

Öne çıkan özellikler

• Gerilim girişi: 1000 VRMS (±2000 VPEAK, CF = 2) / 2000 VDC
• Örnekleme: 10 MS/s’e kadar, 18-bit çözünürlük (2 MS/s üzerindeki hızlarda)
• Bant genişliği: 5 MHz
• Ölçüm kategorisi: EN 61010-2-30’a göre toprağa karşı 600 V CAT IV / 1000 V CAT III
• İzolasyon: 3750 VRMS (1 dk), 35 kV/µs geçici bağışıklık
• Aşırı gerilim koruması: 4250 VPEAK veya 3000 VRMS (1 dk)
• Giriş direnci: 5 MΩ; 2,6 pF
• Alçak geçiren filtre: 100 Hz – 3 MHz arasında serbestçe programlanabilir ya da kapalı; 2., 4., 6. ve 8. derece Bessel veya Butterworth
• Dahili veri belleği: 512 MB
• Güç tüketimi: tipik 13 W, azami 15 W; sensör beslemesiyle azami 21 W

Doğruluk ve güç ölçüm performansı

Gerilim kanalında DC doğruluğu okumanın ±%0,02’si ile aralığın ±%0,02’si düzeyindedir. Okuma hatası 0,5 Hz – 1 kHz arasında ±%0,03, 1–5 kHz arasında ±%0,15, 5–10 kHz arasında ±%0,35 ve 10–50 kHz arasında ±%0,6 olarak verilir. Bu değerler datasheet’teki standart test koşulları için geçerlidir; koşullar belgede ayrıntılı olarak tanımlanmıştır.

Aktif güç doğruluğu (PF = 1) DC’de okumanın ±%0,03’ü ve aralığın ±%0,03’ü, 0,5 Hz – 1 kHz arasında okumanın ±%0,04’üdür. Kanallar arası tipik faz uyumsuzluğu 250 ns’nin altındadır (0,1° @ 1 kHz, 0,5° @ 5 kHz). Temel frekans ölçüm aralığı 0,1 Hz – 200 kHz’dir. Kazanç kayması 20 ppm/°C, ofset kayması 5 mV/°C, tipik THD -95 dB’dir.

Akım alt modülleri

Akım tarafında TRION-POWER-SUB-CUR serisi doğrudan akım ölçüm alt modülleri kullanılabilir; aralıklar 20 ARMS, 2 ARMS, 1 ARMS ve 0,2 ARMS’dir. Düşük gerilimli akım pensi ya da şönt arayüzleri için TRION-POWER-SUB-dLV alt modülleri, akım trafoları için TRION-POWER-SUB-CT alt modülü bulunur. 20 A’lik doğrudan akım alt modülünde şönt direncinin kendi ısınması aktif güç doğruluğuna ek bir hata terimi getirir; bu terim datasheet’te verilmiştir ve yüksek akımlı ölçümlerde hesaba katılmalıdır. Alt modül seçimi bant genişliğini de belirler: bazı alt modüller 300 kHz, bazıları 5 MHz bant genişliğine sahiptir.

Nerelerde kullanılır?

TRION3-1810M-POWER-4 güç ölçüm modülü, hızlı anahtarlamalı güç elektroniği ve elektrik tahrik testleri gibi geniş bant genişliği isteyen güç analizi uygulamalarına uygundur. Enerji tüketimi ölçümü, güç kalitesi analizi ve elektrik motoru testlerinde, gerilim ve akım dalga şekillerini aynı anda yüksek hızda kaydetmek için kullanılabilir.

Sisteme entegrasyon

Dewetron TRION3-1810M-POWER-4 modülü yalnızca DEWE3 şasilerinde çalışır. DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi ve DEWE3-M8s Veri Toplama Ana Ünitesi gibi şasilere takılabilir; 2 slot yer kaplar. Ürün, Dewetron tarafından geliştirilir. OXY-OPT-POWER-BASIC yazılım opsiyonu pakete dahildir.

2 MS/s’e kadar yeterli ve 24-bit çözünürlük isteniyorsa TRION3-1820-POWER-4 Güç Ölçüm Modülü daha uygun olabilir. Diğer seçenekleri Veri Toplama I/O Modülleri kategorisinde inceleyebilirsiniz.

Akım sensörleriniz ve şasi konfigürasyonunuza uygun TRION3-1810M-POWER-4 yapılandırması için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
