TRION-POWER-SUB-CUR-2A-1 Güç Ölçüm Alt Modülü

TRION-POWER-SUB-CUR-2A-1 güç ölçüm alt modülü, Dewetron TRION veri toplama kartlarına takılan, tek kanallı ve galvanik izoleli bir akım girişi alt modülüdür. 2 ARMS (±4 APEAK) ölçüm aralığı sunar, DC’den 300 kHz’e kadar (-3 dB) bant genişliğiyle çalışır ve 20 bit çözünürlükte ölçüm yapar. Giriş, güvenlik tipi muz soketler üzerinden yapılır ve modül ayrı bir şasi slotu işgal etmez; taşıyıcı karta takılır.

TRION-POWER-SUB-CUR-2A-1 güç ölçüm alt modülü neyi ölçer?

Dewetron TRION-POWER-SUB-CUR-2A-1 modülü doğrudan akım ölçer; harici şönt veya akım trafosu gerektirmeden, düşük akım seviyelerindeki DC ve AC sinyalleri izole biçimde sisteme alır. Aynı alt modül ailesinde 20 A, 1 A ve 0,2 A aralıklı akım modülleri de bulunur; 2 A’lik bu varyant, orta-düşük akım aralığında geniş bantlı ölçüm gereken işler için seçilir.

Öne çıkan özellikler

• Aralık: 2 ARMS (±4 APEAK), 20 bit çözünürlük
• Bant genişliği: 300 kHz (-3 dB)
• Galvanik izolasyon: 3750 VRMS (1 dk), 35 kV/µs geçici bağışıklık
• Ölçüm kategorisi: EN 61010-2-30’a göre toprağa karşı anma gerilimi 600 V CAT II
• Giriş direnci: 50 mΩ
• Aşırı akım koruması: 10 APEAK veya 5 ARMS (1 s); termal akım sınırı 3 ARMS
• Kayma: kazanç kayması 20 ppm/°C, ofset kayması 15 µA/°C
• Bağlantı: güvenlik tipi muz fişler (4 mm)

Doğruluk ve gürültü performansı

Üretici, 1 yıllık doğruluğu (23 ±5 °C) frekans bandına göre verir: DC’de okumanın ±%0,02’si ile aralığın ±%0,02’si (sıfır seviyesi alınmadan ölçümde ek olarak aralığın %0,03’ü); 0,5 Hz – 10 kHz arasında okumanın ±%0,03’ü; 10–30 kHz arasında ±%0,1; 30–200 kHz arasında ±(%0,015 × f); 200–300 kHz arasında ±(%0,1 × f) (f kHz cinsinden). Aralığın %1’inin altında aralığın 25 ppm’i eklenir.

Tipik sinyal/gürültü oranı 0,1 kS/s’de 110 dB (ENOB 18,0 bit, 34,8 µA tepeden tepeye gürültü), 100 kS/s’de 100 dB (ENOB 16,3 bit) ve 1 MS/s’de 91 dB (ENOB 14,8 bit) düzeyindedir. Bu değerler alçak geçiren filtre otomatik modundayken verilmiştir.

Uyumlu taşıyıcı modüller ve entegrasyon

TRION-POWER-SUB-CUR-2A-1, TRION(3)-18xx-POWER-4, TRION(3)-1810-HV-8 ve TRION3-1810x-SUB-8 kartlarıyla kullanılır; bu kartlarla değiştirilebilir alt modüller sayesinde kanal başına ayrı giriş konfigürasyonu oluşturulabilir. Marmatek kataloğunda bu kartlardan TRION3-1820-POWER-4 Güç Ölçüm Modülü, TRION3-1810-HV-8-B Analog Giriş Modülü ve TRION3-1810-SUB-8 Üniversal Giriş Modülü yer alır. Dewetron TRION-POWER-SUB-CUR-2A-1 modülü, bu kartların takıldığı veri toplama sistemlerinde güç ölçümü uygulamaları için tasarlanmıştır; Dewetron hakkında daha fazlası için üretici sitesine bakılabilir.

Kullanım güvenliği

• 33 VRMS, 46,7 VPEAK veya 70 VDC üzerindeki hatlarda akım ölçümü yalnızca anma güvenlik değerine sahip test kabloları ile yapılmalıdır.

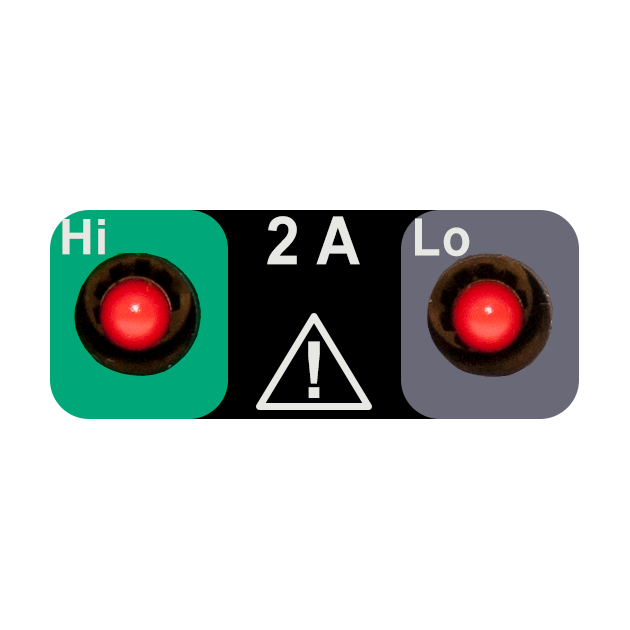

• Giriş kutupları modül üzerinde IN- (gri) ve IN+ (yeşil) olarak işaretlenmiştir.
• Aşırı akım koruması kısa süreli (1 s) değerler içindir; sürekli akım 3 ARMS termal sınırını aşmamalıdır.

Ne zaman tercih edilir?

TRION-POWER-SUB-CUR-2A-1 güç ölçüm alt modülü, akımın birkaç amper mertebesinde olduğu ve yüksek frekanslı bileşenlerin de izlenmesi gereken ölçümlerde uygundur. Daha küçük akımlarda 1 A ve 0,2 A’lik, daha büyük akımlarda 20 A’lik kardeş modüller değerlendirilebilir; seçim, beklenen akım seviyesi ve giriş direncinin devreye etkisi göz önünde tutularak yapılmalıdır. Düşük giriş direnci (50 mΩ) ölçülen devrede küçük bir gerilim düşümü oluşturur.

Taşıyıcı kartınıza ve akım aralığınıza uygun alt modül seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
