TRION3-1600-dLV-32 Diferansiyel Giriş Modülü

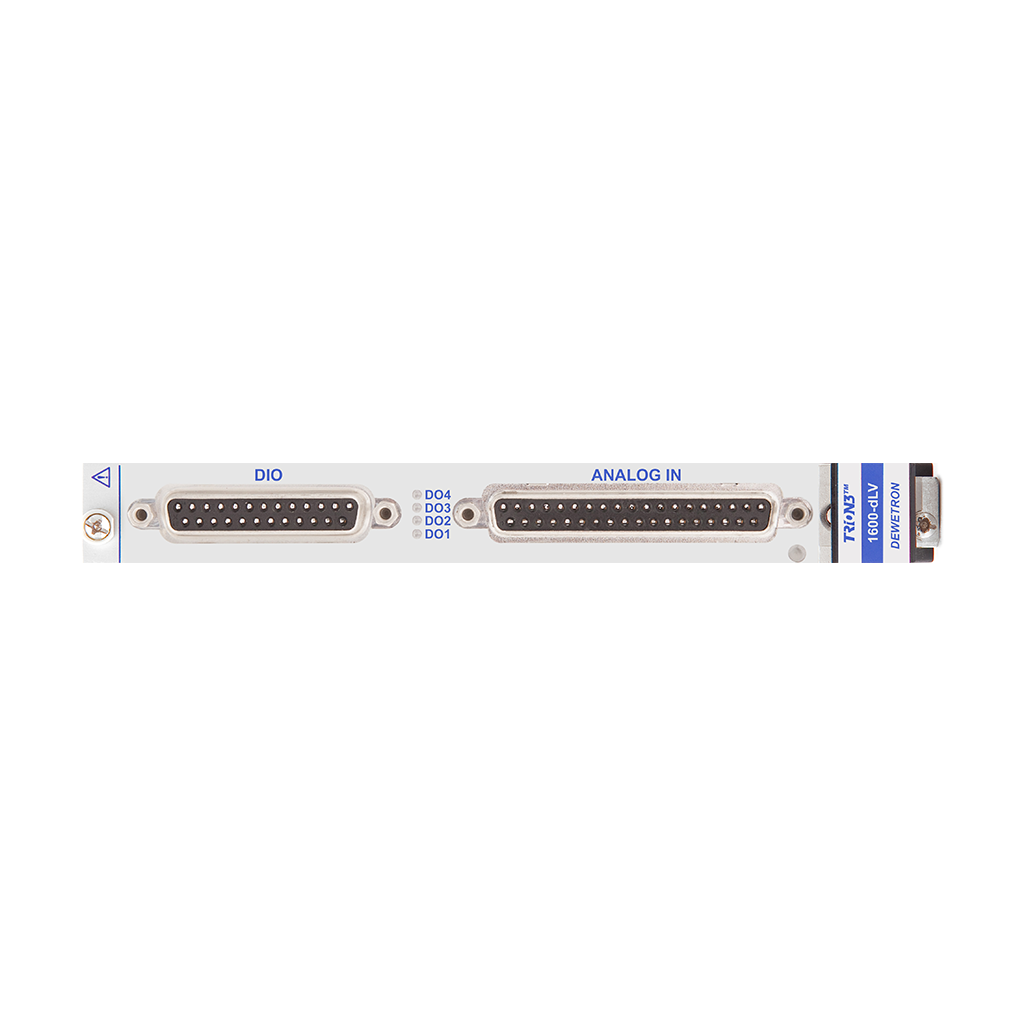

TRION3-1600-dLV-32, DEWETRON’un TRION3 serisine ait, 32 tek uçlu veya 16 diferansiyel voltaj girişi sunan bir veri toplama modülüdür. Maksimum ±10 V ölçüm aralığı ile analog girişler için DB-37 konektörü, dijital giriş/çıkışlar ve sayıcı girişleri için DB-25 konektörü içerir (eşleşen konektörler dahildir). DEWE3 şasileri için tasarlanmıştır ve 1 şasi slotu kaplar.

Çalışma Prensibi

Modül, her kanal için ayrı bir A/D dönüştürücü kullanarak kanal başına 20 kS/s örnekleme hızı ve 16 bit çözünürlük sağlar. DC – 70 kHz bant genişliği ve örtüşme bozulması (aliasing) filtresi ile yüksek frekanslı sinyallerin doğru ölçümünü destekler. Ayrıca 2 senkron TTL sayıcı/enkoder veya 8 TTL dijital giriş ve 4 dijital çıkış sunar.

Öne Çıkan Özellikler

• 32 tek uçlu veya 16 diferansiyel voltaj girişi (maks. ±10 V)
• DB-37 analog giriş konektörü ve DB-25 dijital giriş/çıkış konektörü
• Kanal başına 20 kS/s örnekleme hızı
• 16 bit çözünürlük
• DC – 70 kHz bant genişliği, örtüşme bozulması (aliasing) filtresi
• Kanal başına ayrı A/D dönüştürücü
• 2 senkron TTL sayıcı/enkoder veya 8 TTL dijital giriş, 4 dijital çıkış
• 1 şasi slotu kaplar

Kullanım Alanları

Veri toplama sistemlerinde voltaj sinyallerinin ölçümü, endüstriyel test ve ölçüm uygulamaları, araç testleri ve laboratuvar ölçümleri gibi çeşitli alanlarda kullanılabilir.
