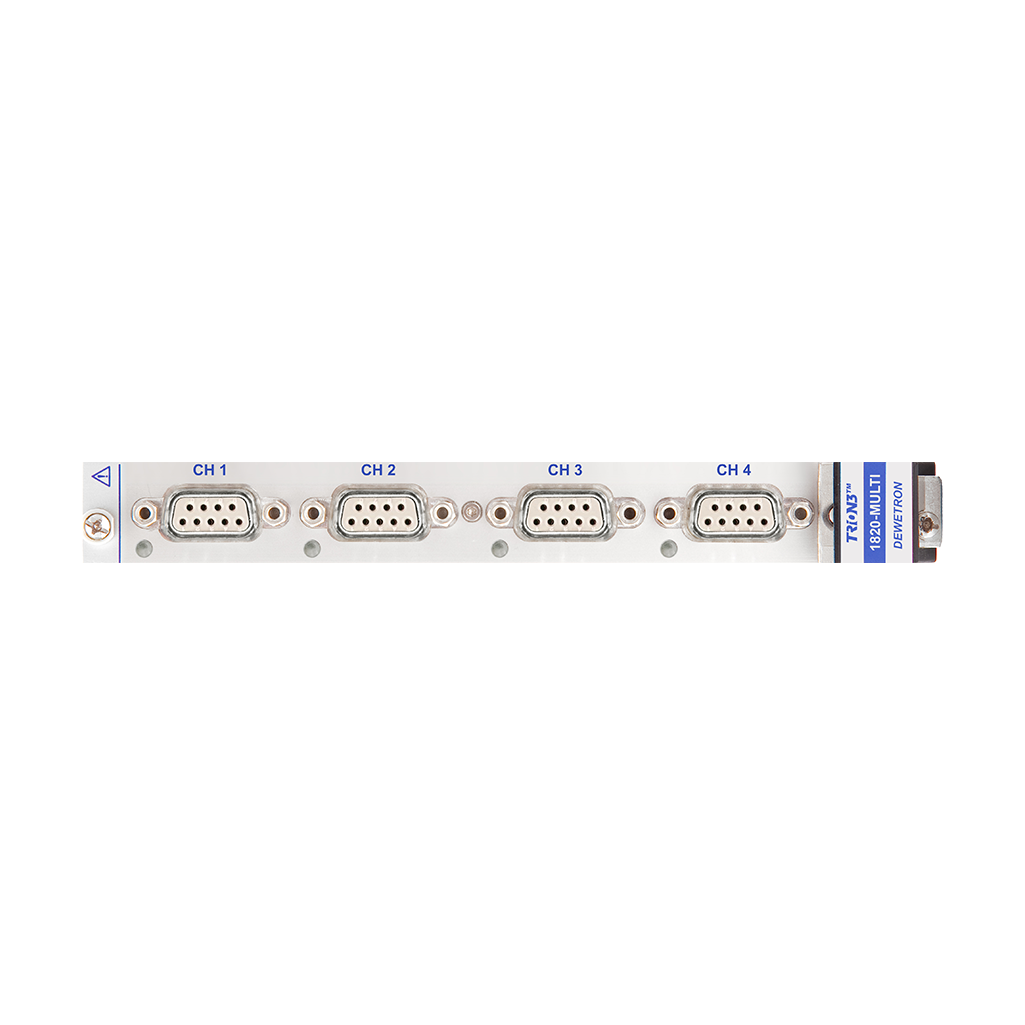

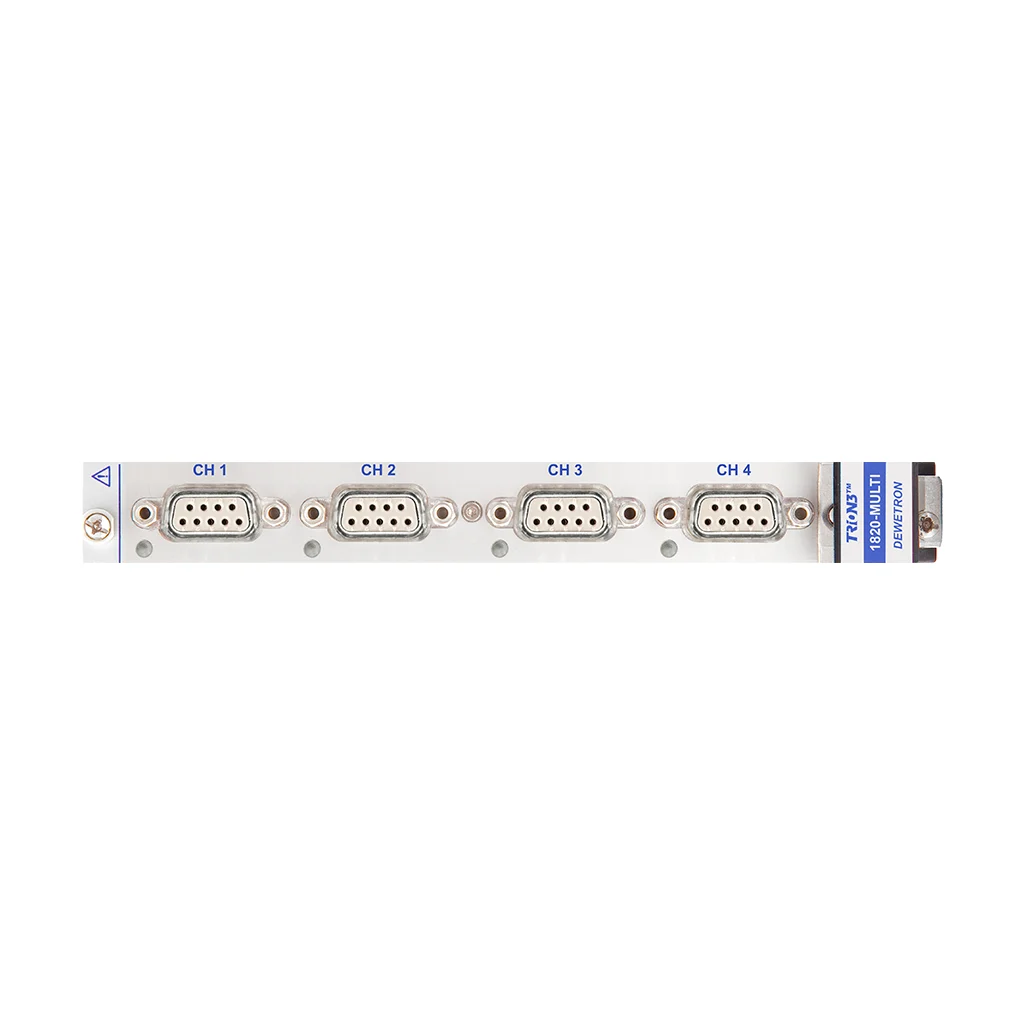

TRION3-1820-MULTI-4-D üniversal giriş modülü, Dewetron‘un TRION3 serisine ait, DEWE3 şasiler için tasarlanmış 4 kanallı bir sinyal koşullandırma ve veri toplama modülüdür. Her kanalda voltaj, köprü (strain gage), direnç, RTD, IEPE ve akım sinyalleri ölçülebilir; kanal başına 2 MS/s örnekleme hızı, 24 bit çözünürlük ve DC – 2 MHz bant genişliği sunar. Kanallar D-SUB-9 konnektörle bağlanır ve modül şasi içinde 1 slot kaplar.
TRION3-1820-MULTI-4-D üniversal giriş modülü ile hangi sinyaller ölçülür?
- Voltaj: ±2 mV ile ±100 V arasında serbestçe programlanabilir aralıklar
- Köprü ve strain gage: tam köprü (4, 5, 6 telli), yarım köprü (3, 4, 5 telli) ve çeyrek köprü (2, 3, 4 telli); 120 / 350 / 1000 Ω dahili çeyrek köprü tamamlama, ±1 ile 1000 mV/V arası aralık, azami 10 V köprü beslemesi
- Direnç ve RTD: 10 Ω ile 30 kΩ arası direnç; Pt100, Pt200, Pt300, Pt500 ve Pt2000 (2, 3 ve 4 telli); potansiyometre
- Akım: ±30 mA; 4–20 mA sensörler ve loop-powered sensörler
- IEPE: IEPE sensörler için programlanabilir besleme akımı
- Ek giriş tipleri: termokupl ve şarj çıkışlı sensörler (opsiyonel MSI ile), LVDT ve RVDT sensörler
Kanal yapısı: CAN ve sayıcı girişleri
Dört kanalın tamamı analog ölçüm yapabilir. Kanal 1 isteğe bağlı olarak yüksek hızlı CAN 2.0 portu olarak kullanılır; CAN sonlandırması programlanabilir (yüksek empedans veya 120 Ω). Kanal 3 ve 4 ise sayıcı girişi olarak çalışabilir. Sayıcı modları basit olay sayma, periyot, darbe genişliği, frekans ve görev oranı ölçümünü kapsar; zaman tabanı 5 MHz (200 ns) değerindedir. Hangi sayıcı fonksiyonlarının kullanılabildiği uygulama yazılımına bağlıdır.
Öne çıkan özellikler
- Kanal başına 100 S/s ile 2 MS/s arasında örnekleme hızı, 24 bit çözünürlük ve 512 MB dahili veri tamponu
- Otomatik seçilen 2. mertebe Bessel anti-aliasing filtresi (100 kHz, 500 kHz, 2 MHz)
- Serbestçe programlanabilir dijital alçak geçiren filtre (1 Hz – 1,5 MHz; Bessel veya Butterworth; 2. ile 10. mertebe) ve programlanabilir yüksek geçiren filtre
- Gerilim doğruluğu: 10 V’a kadar aralıklarda DC’de okumanın ±%0,02’si ± aralığın %0,02’si ± 20 µV (1 yıl, 23 °C ±5 °C)
- Aynı aralıktaki kanallar arasında tipik 10 ns’den küçük faz farkı
- Tipik CMRR: 50 Hz’de 135 dB
- Kanal başına ayrı programlanabilir besleme gerilimi (0 – 24 VDC) ve besleme akımı (0,1 – 60 mA); uzak algılama (sense) desteği
- Köprü bakımı için otomatik köprü dengeleme, hat direnci kompanzasyonu ve programlanabilir şönt kalibrasyonu
- Kanal–kanal ve kanal–şasi arasında ±350 VDC izolasyon
Nerelerde kullanılır?
Dewetron TRION3-1820-MULTI-4-D modülü tek tip sensöre bağlı kalmadığı için aynı test sırasında farklı büyüklüklerin birlikte ölçülmesi gereken uygulamalarda kullanılır. Örneğin bir yapısal dayanım testinde strain gage köprüsü, RTD ile sıcaklık ve IEPE ivmeölçer aynı modüle bağlanabilir. Bu tür uygulamalar otomotiv, havacılık, enerji ve endüstriyel test alanlarında yaygındır.
Teknik sınırlar ve çalışma koşulları
Nominal giriş gerilimi toprağa göre 33 VRMS, 46,7 VPEAK ve 70 VDC ile sınırlıdır (EN 61010-2-30). Çalışma sıcaklığı 0 ile +45 °C, saklama sıcaklığı -20 ile +70 °C arasındadır. Tipik güç tüketimi 10 W, azami güç tüketimi 14 W’tır. Giriş konnektörü 9 pinli D-SUB’dır.
Sisteme entegrasyon
TRION3-1820-MULTI-4-D modülü, DEWE3 şasilere takılır; örneğin DEWE3-A4 Hepsi Bir Arada Veri Toplama Sistemi ya da DEWE3-M8s Veri Toplama Ana Ünitesi ile kullanılabilir. Aynı ailede kanal sayısı ve konnektör tipiyle ayrışan modeller de vardır: 8 kanallı LEMO konnektörlü TRION3-1820-MULTI-8-L0B Üniversal Giriş Modülü daha yüksek kanal yoğunluğu gerektiğinde, 4 kanallı TRION3-1850-MULTI-4-D Üniversal Giriş Modülü ise 5 MS/s’ye kadar örnekleme gerektiğinde değerlendirilebilir; bu hızda çözünürlük 18 bittir. Diğer seçenekleri Veri Toplama I/O Modülleri kategorisinde inceleyebilirsiniz.
Dewetron TRION3-1820-MULTI-4-D sensörü tiplerinize ve kanal sayınıza uygun TRION3-1820-MULTI-4-D yapılandırması için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
