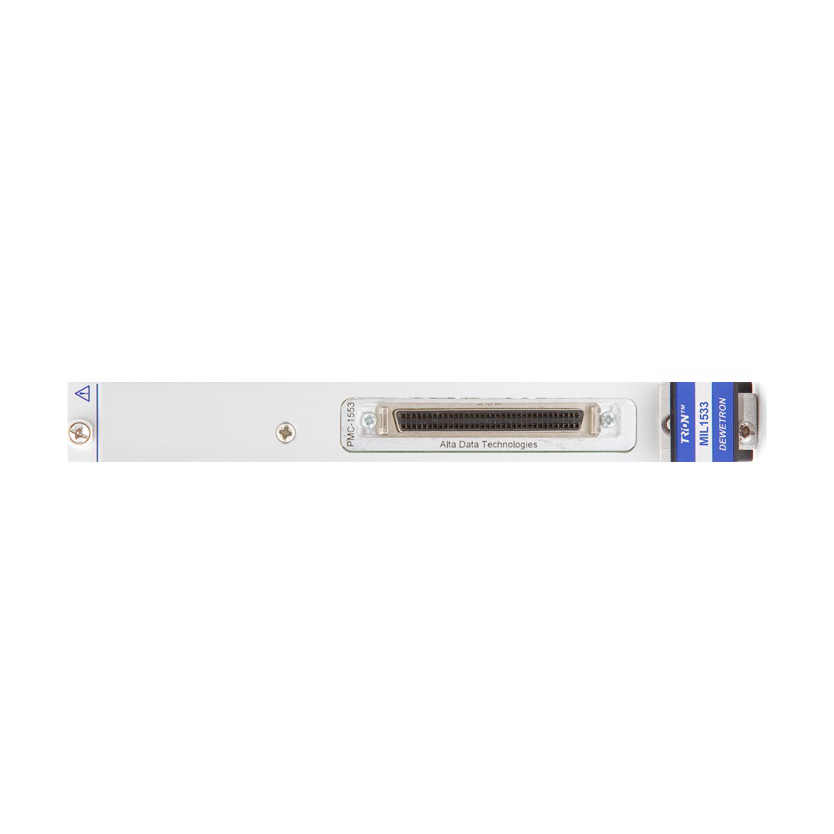

TRION-MIL1553-1 Arayüz Modülü

TRION-MIL1553-1 arayüz modülü, Dewetron TRION serisine ait, MIL-STD-1553 veri yolu sinyallerini veri toplama sistemine almak için tasarlanmış tek kanallı bir arayüz modülüdür. Kanal çift işlevlidir ve hem 1553A hem 1553B desteği sunar. Modül şasi içinde 1 slot kaplar ve OXYGEN yazılımı tarafından desteklenir. Böylece MIL-STD-1553 mesajları, kendi veri toplama platformunuzda çözülüp görüntülenebilir ve dışa aktarılabilir.

TRION-MIL1553-1 arayüz modülü teknik özellikleri

• Kanal: 1 kanal, çift işlevli
• Protokol desteği: MIL-STD-1553, 1553A ve 1553B
• Bağlantı: SCSI 3 kablo grubu, 1553 üç fişli stub kablolarla
• Güç tüketimi: 5,5 W (tek kanal)
• Çalışma sıcaklığı: 0 ile +70 °C arası (üretici tablosunda ARINC 429 / MIL 1553 ailesi için tek değer olarak verilir)
• Yer kaplama: şasi içinde 1 slot
• Yazılım: OXYGEN desteği

OXYGEN yazılımında neler yapılır?

Dewetron TRION-MIL1553-1 modülü, OXYGEN içinde MIL-STD-1553 sinyallerinin işlenmesine yönelik şu işlevlerle birlikte kullanılır:

• Sinyal çözme: MIL 1553 sinyallerinin çözülmesi
• İkili veri görüntüleme: ham verinin binary olarak izlenmesi
• Dışa aktarım: çözülmüş sinyallerin dışa aktarılması
• Özel mesaj çözücü: OXYGEN’de sinyal görselleştirmesi için kullanıcıya özel mesaj çözücü tanımlanabilmesi

Bu işlevler sayesinde 1553 veri yolundaki trafiği ayrı bir analiz cihazına ihtiyaç duymadan, ölçüm yazılımınızın içinde inceleyebilirsiniz.

Nerelerde kullanılır?

MIL-STD-1553 veri yolunu kullanan sistemlerde veri toplama ve analiz uygulamaları için uygundur. Bu protokol özellikle havacılık ve savunma platformlarında karşılaşılan bir yapıdır; bu nedenle modül, uçuş ve yer testlerinde veri yolu mesajlarının kaydı ve çözümlenmesi gibi işlerde değerlendirilebilir.

Aynı aileden varyantlar

Dewetron TRION-MIL1553-1, üreticinin TRION-ARINC429 / TRION-MIL1553 datasheet’inde yer alan MIL 1553 modülünün tek kanallı sürümüdür. Aynı datasheet, çift işlevli 4 kanallı ve 8,5 W güç tüketimli TRION-MIL1553-4 sürümünü ve ARINC 429 modüllerini de kapsar. Bu sayfadaki değerler yalnızca tek kanallı TRION-MIL1553-1 modülüne aittir. Yalnızca bir 1553 veri yolunu izlemeniz gerekiyorsa tek kanallı sürüm, birden fazla kanal gerekiyorsa 4 kanallı sürüm ihtiyacınızı karşılar.

Sisteme entegrasyon

TRION serisi modüller; DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi gibi DEWE3 şasilerinde ve TRIONet3 Kompakt Veri Toplama Ön Ünitesi ile kurulan sistemlerde kullanılır. Dewetron TRION-MIL1553-1 modülü tek bir şasi slotu kapladığı için aynı sisteme analog giriş modülleriyle birlikte yerleştirilebilir. Uçak testlerine yönelik bir kurulum düşünüyorsanız DEWE3-RM12-AIRCRAFT 19″ Rack Veri Toplama Sistemi sayfasına da göz atabilirsiniz. Diğer seçenekler için Veri Toplama I/O Modülleri kategorisini inceleyebilirsiniz. Ürün, ölçüm ve veri toplama sistemleri üreticisi Dewetron tarafından geliştirilir.

Sisteminize uygun TRION-MIL1553-1 arayüz modülü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
