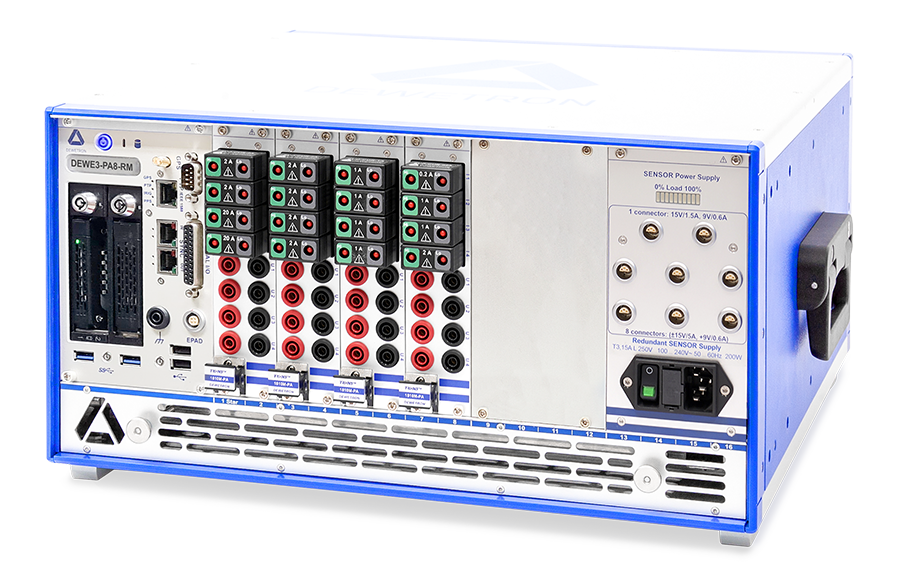

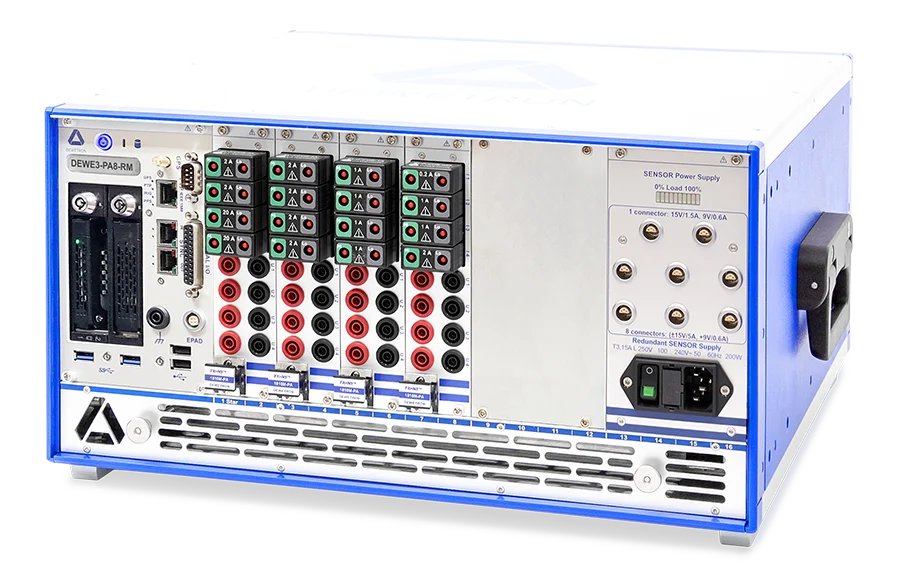

DEWE3-PA8-RM Güç Analizörü

DEWE3-PA8-RM güç analizörü, Dewetron’un DEWE3-RMx ana ünite ailesinin güç analizi için hazırlanmış, 8 slotlu raf tipi üyesidir. TRION3 ve TRION serisi modülleri kabul eden şasi, 16 faza kadar güç ölçümü yapabilir ve veri toplama ile sinyal koşullandırmayı tek bir gövdede birleştirir. Aynı ailedeki DEWE3-RM4, RM8, RM12 ve RM16 modellerinden farkı, sensör beslemesi için yedekli güç kaynağı taşımasıdır.

DEWE3-PA8-RM güç analizörünün yapısı

Sistem, 19 inç raf montajına uygun 5U yüksekliğinde bir şasidir. Sekiz kullanıcı modül yuvasına TRION3 ve TRION serisi modüller takılır; sistem, üçüncü taraf modüller hariç tüm TRION/TRION3 yüksek hızlı arayüz modüllerini destekler ve özellikle yüksek hızlı TRION3 serisi modüllerle çalışmaya göre optimize edilmiştir. Güç ölçümü için TRION3-1820-POWER-4 güç ölçüm modülü gibi modüller kullanılabilir; karışık sinyal toplama için analog ve üniversal giriş modülleri aynı şasiye eklenebilir.

Dewetron DEWE3-PA8-RM, ek olarak 8 dijital giriş, 4 dijital çıkış, 2 gelişmiş ve 2 temel sayıcı girişi ile 10 Hz ile 1.000.000 Hz arasında programlanabilir bir frekans çıkışı sunar. Bu girişler senkronizasyon, CAN, DIO ve sayaç sinyallerinin güç ölçümüyle birlikte kaydedilmesini sağlar.

Öne çıkan özellikler

• Kanal kapasitesi: 8 TRION(3) modül yuvası, en fazla 16 güç fazı
• Doğruluk ve hız: %0,04 temel güç doğruluğu, kanal başına 10 MS/s örnekleme hızı
• Kesintisiz kayıt: ham veride en fazla 1000 MB/s (sistem konfigürasyonuna bağlı)
• Depolama: veri için ayrılmış 1 TB SSD-PCIe (2 TB’a yükseltilebilir) ve işletim sistemi ile uygulama yazılımı için ayrı 512 GB SSD
• Yedekli sensör beslemesi: akım dönüştürücüleri için entegre yedekli besleme
• Besleme: 100–240 VAC giriş, 600 W AC güç kaynağı
• Arayüzler: 12 USB, 2 LAN, 2 DisplayPort ve TRION-SYNC-BUS

Sistem genişletme ve haberleşme

Opsiyonel OXYGEN-NET ile birden fazla DEWE3-RMx cihazı 10 GBit’e kadar bağlanabilir; TRIONet gibi diğer cihazlar 1 GBit’e kadar eklenebilir. Düşük hızlı kanal genişletmesi için XR serisi modüller EPAD konnektörü (RS-485) veya TRION-CAN arayüzüyle bağlanır. Bu arayüzler yalnızca ilgili opsiyonel özellik satın alındığında cihazda bulunur. Tek başına ölçüm istasyonu olarak çalıştığı gibi, TRIONet3 kompakt veri toplama ön ünitesi ile saha tarafında genişletilmiş sistemlerin parçası da olabilir.

Çalışma koşulları ve mekanik veriler

• Çalışma sıcaklığı 0 ile +50 °C; önceden ısıtılmış cihazda -20 °C’ye kadar
• Saklama sıcaklığı -20 ile +70 °C, azami irtifa 2000 m
• Boyutlar (ayak ve kulplar hariç): 442 x 435 x 222 mm, tipik ağırlık 15,8 kg (modüller hariç)
• Titreşim ve şok: EN 60068-2-6 sinüs titreşimi, EN 60068-2-27 şok ve EN 60721-3-2 Sınıf 2M3 rastgele titreşim testleri
• Dewetron DEWE3-PA8-RM modülü yuvası başına 25 W soğutma kapasitesi

Yuva sayısı fabrikada belirlenir: sonradan modül eklemek için kapak panellerini çıkarmak yeterli değildir, cihazın ek donanım için fabrikaya gönderilmesi gerekir. Bu nedenle modül ihtiyacının sipariş öncesinde planlanması önemlidir.

Nerelerde kullanılır?

DEWE3-PA8-RM güç analizörü; güç analizi, enerji ölçümü ve endüstriyel test uygulamaları için uygundur. Çok fazlı sistemlerin birlikte ölçüldüğü ve güç değerlerinin diğer mekanik ya da sıcaklık sinyalleriyle senkron kaydedilmesi gereken test düzeneklerinde tercih edilir.

Ne zaman tercih edilir?

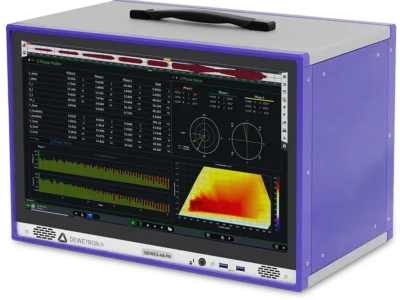

16 faza kadar ölçüm, yedekli sensör beslemesi ve uzun süreli kesintisiz ham veri kaydı gerekiyorsa bu şasi uygundur. Daha küçük kanal sayısı yeterliyse DEWE3-A8-PA güç analizörü değerlendirilebilir; diğer seçenekler için güç analizörleri kategorisine bakabilirsiniz. Ürün, ölçüm sistemleri üreticisi Dewetron tarafından geliştirilir.

Faz sayınıza ve modül konfigürasyonunuza uygun DEWE3-PA8-RM güç analizörü için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
