AYDAQ-4UL Üniversal Veri Toplama Cihazı

AYDAQ-4UL üniversal veri toplama cihazı, Marmatek tarafından geliştirilen, dört analog girişinin her biri bağımsız olarak farklı bir sensör tipine ayarlanabilen, USB-C ile bilgisayara bağlanan kompakt bir ölçüm cihazıdır. Test, doğrulama ve Ar-Ge çalışmalarında hızlı kurulum için tasarlanmıştır; 32-bit sigma-delta ADC ve 1 kHz’e kadar örnekleme hızıyla voltaj, akım, köprü, RTD ve direnç sinyallerini aynı cihaz üzerinden ölçer. Adındaki 4UL, dört adet üniversal analog girişi ifade eder.

AYDAQ-4UL üniversal veri toplama cihazı ile hangi sensörler bağlanır?

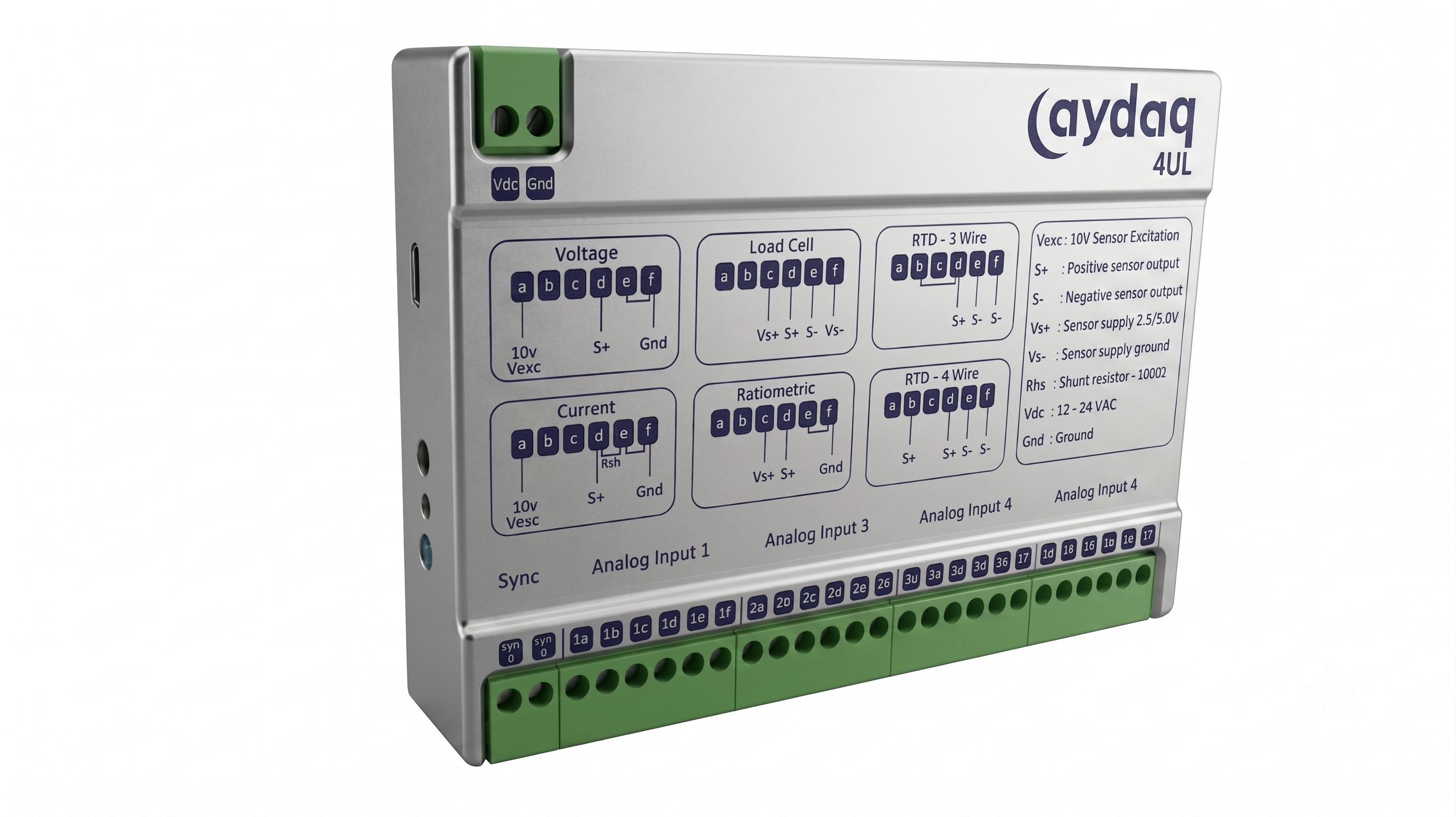

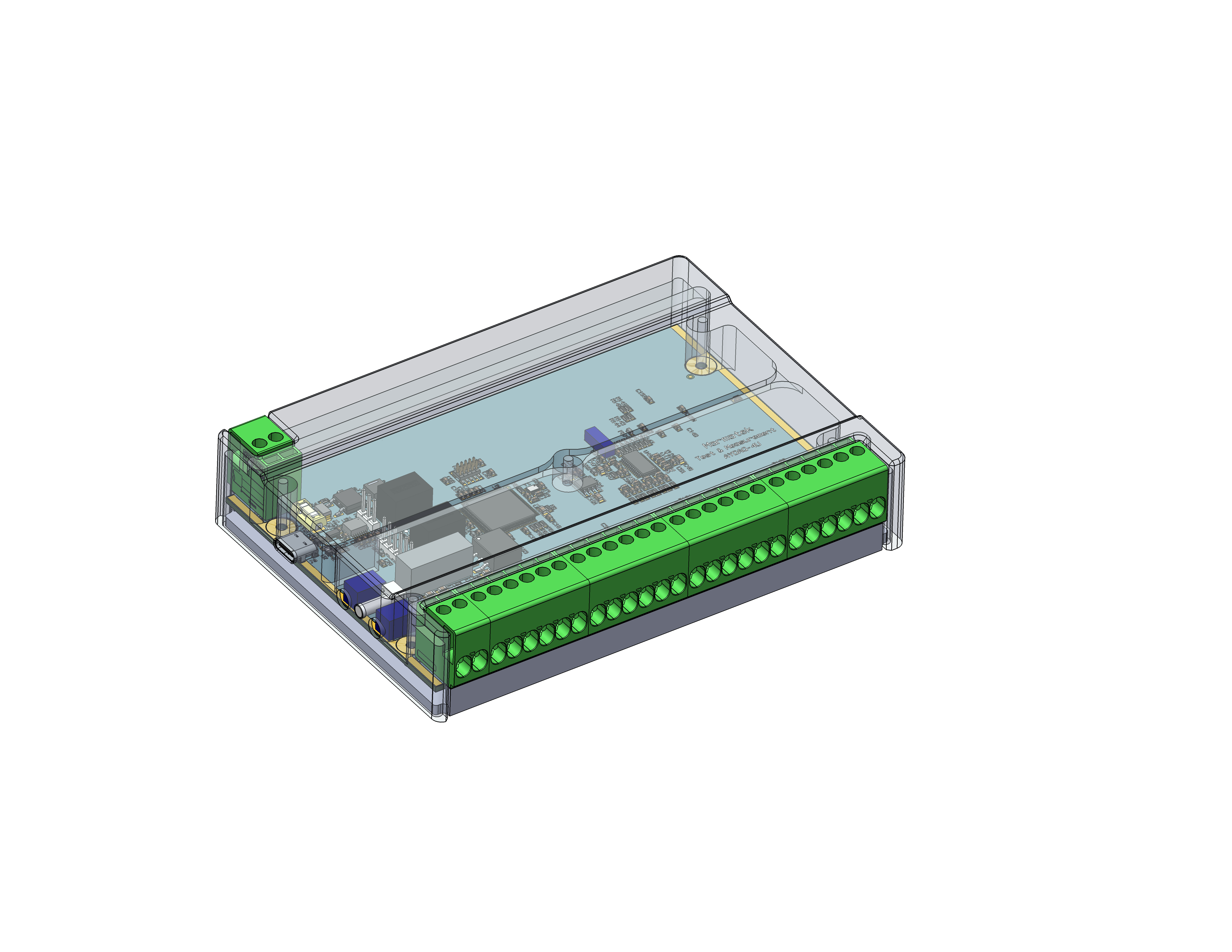

Sensörler vidalı klemenslere doğrudan bağlanır. Giriş tipi her kanal için yazılımdan seçilir:

• DC voltaj: ±1 mV, ±15 mV, ±35 mV, ±75 mV, ±150 mV, ±0,5 V, ±1,5 V, ±5 V ve ±10 V olmak üzere 9 ölçüm aralığı
• Akım: 0-20 mA ve 4-20 mA çıkışlı sensörler; harici şönt direnci ile bağlanır, önerilen değer yaklaşık 100 Ω hassas dirençtir ve direnç değeri yazılıma girilir. Marmatek AYDAQ-4UL cihazı 10 µA’dan 100 mA’e kadar 9 akım aralığı sunar.
• Köprü (rasyometrik): tam köprü yük hücresi ve gerinim pulu, mV/V cinsinden ölçüm
• RTD ve direnç: Pt100, Pt1000 ve direnç tipi girişler; 2, 3 ve 4 telli bağlantı şemaları kullanım kılavuzunda verilmiştir
• Potansiyometrik sensörler

Öne çıkan özellikler

• 4 adet diferansiyel ön uçlu analog giriş; tek uçlu kullanımda e–f klemensleri köprülenir
• 32-bit sigma-delta ADC; veri hızı 4, 20, 50, 100, 200, 500 ve 1000 Hz olmak üzere 7 kademe
• 4 Hz’de %0,005 FSR en büyük INL hatası ve 110 dB SNR (FSR: ±10 V); 1 kHz’de %0,02 FSR ve 80 dB SNR
• Giriş empedansı 1 GΩ’un üzerinde, ortak mod gerilimi ±12,5 V, aşırı gerilim koruması ±40 V
• Butterworth 4. derece dijital anti-aliasing filtresi; seçilebilir 50 Hz şebeke (notch) filtresi, FIR alçak geçiren filtre ve hareketli ortalama
• Marmatek AYDAQ-4UL sensörü beslemesi cihazdan: standart sensörler için 10 V (en fazla 100 mA), köprü ve rasyometrik ölçümler için kanal başına 50 mA ile 2,5 V veya 5 V
• Her cihaz kalibrasyon sertifikasıyla teslim edilir; CE / EMC beyanı mevcuttur

Köprü ve gerinim pulu ölçümünde dikkat edilecekler

Kullanım kılavuzuna göre cihaz strain gage ölçümünü yalnızca tam köprü olarak yapar. Tek, iki eksenli veya üç eksenli rozet tipi gerinim pullarında köprü tamamlama harici dirençlerle yapılmalıdır. Kılavuz; çeyrek köprü, yarım köprü ve tam köprü düzenlemelerinin Wheatstone köprüsü bağlantı şemalarını, ayrıca eksenel, eğilme ve burulma ölçümü için sıcaklık kompanzasyonu durumunu anlatır. Marmatek AYDAQ-4UL cihazı köprü çıkışını besleme gerilimine oranlayarak ölçtüğü için sensör etiketindeki mV/V değeri besleme gerilimiyle çarpılmadan girilir. Köprü besleme seviyesi ayarlardan 2,5 V veya 5 V seçilebilir.

Yazılım ve kayıt

Cihazla birlikte gelen ücretsiz Windows yazılımı (Windows 8, 8.1, 10 ve 11) dört adımda çalışır: parametreleri ayarla, ölçümü sayısal ve grafiksel izle, dosyaya kaydet, kayıtları tekrar incele. Kanallara ad ve fiziksel birim (N, bar, Nm, °C gibi) verilir; iki noktalı ölçekleme ile ham sinyal doğrudan fiziksel birime dönüşür. Dara alma, anlık değer ile kanal başına en büyük, ortalama ve en küçük değer istatistikleri, zaman eksenli grafik, CSV kaydı ve grafiğin PNG, JPEG, BMP veya PDF olarak saklanması standart işlevlerdir. Ayarlar dosyaya yedeklenebilir ve cihazın kalıcı hafızasına yazılabilir. Filtreler cihazın kendi işlemcisinde uygulanır; seçilen filtre hem ekrandaki hem kaydedilen veriye yansır.

Montaj ve sisteme entegrasyon

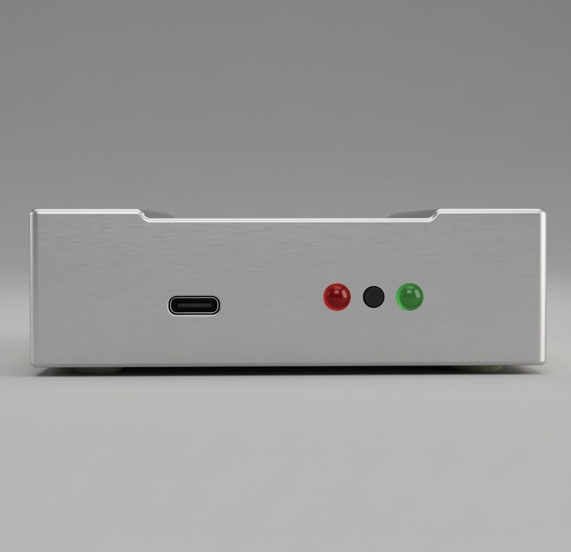

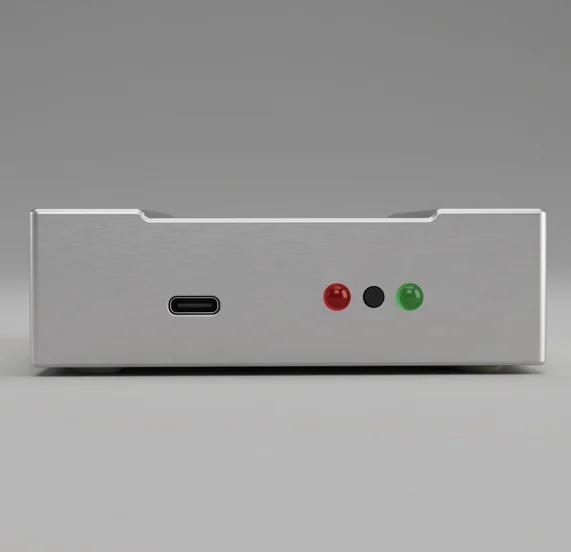

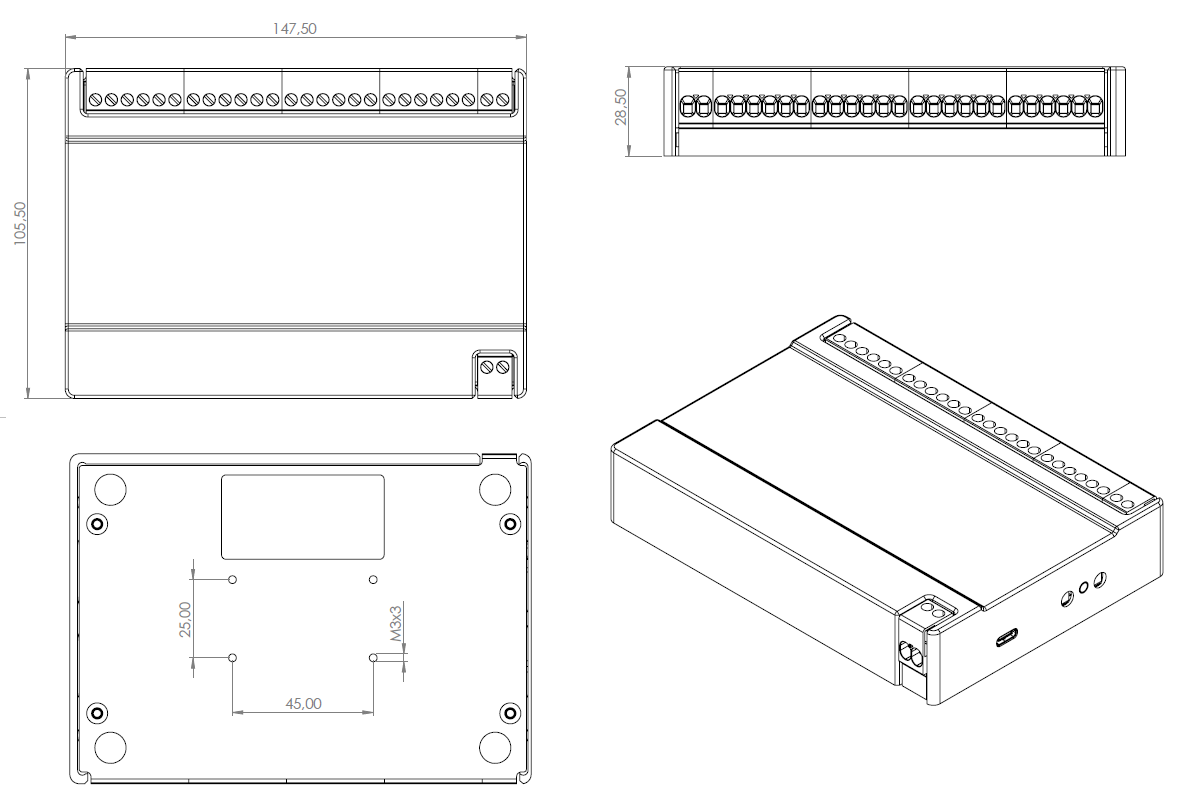

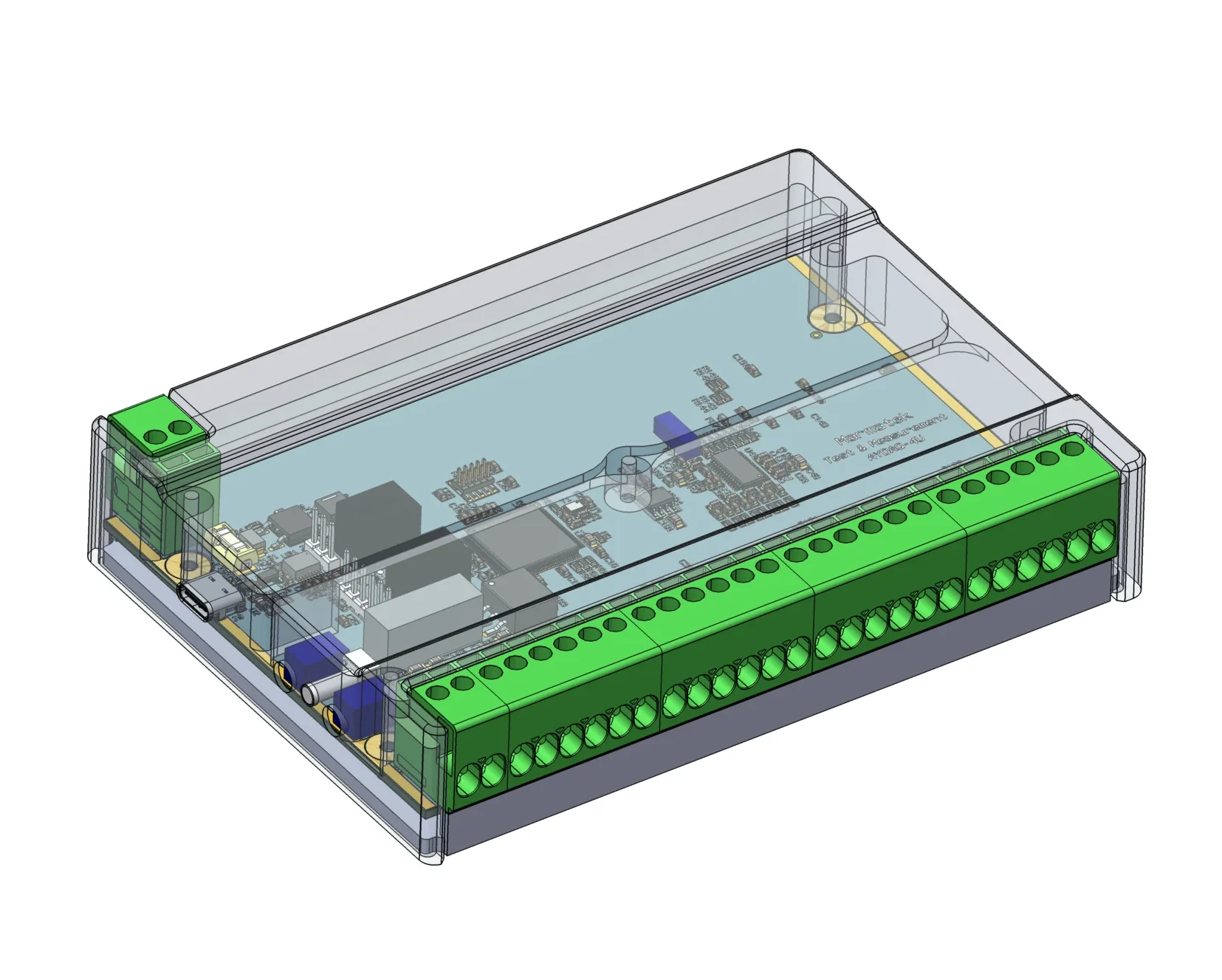

Marmatek AYDAQ-4UL cihazı 175 × 115 × 35 mm boyutlarında ve 325 g ağırlığındadır; opsiyonel ray bağlantısı ile pano içine monte edilebilir. Harici 12-24 VDC adaptörle beslenir ve adaptör cihazla birlikte verilir. Bilgisayar bağlantısı USB-C üzerindendir; kılavuza göre arayüz USB 2.0’dır ve ilk kurulumda FTDI sürücüsü yüklenir. Ön paneldeki durum ledleri cihazın durumunu gösterir.

Ne zaman tercih edilir?

AYDAQ-4UL, birkaç kanallı, tak-çalıştır tarzda ölçüm isteyen laboratuvar ve test düzenekleri için uygundur. Daha yüksek kanal sayısı veya daha yüksek hız gerekiyorsa DEWE3-A4 Hepsi Bir Arada Veri Toplama Sistemi ya da modüler yapıdaki DEWE3-M4 Veri Toplama Ana Ünitesi değerlendirilebilir. Benzer sınıftaki bir seçenek için VTA 1704 Veri Toplama & Amplifikatör sayfasına, diğer çözümler için Veri Toplama Sistemleri kategorisine bakabilirsiniz.

Marmatek AYDAQ-4UL sensörü tiplerinize ve kanal ihtiyacınıza uygun AYDAQ-4UL üniversal veri toplama cihazı yapılandırması için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
