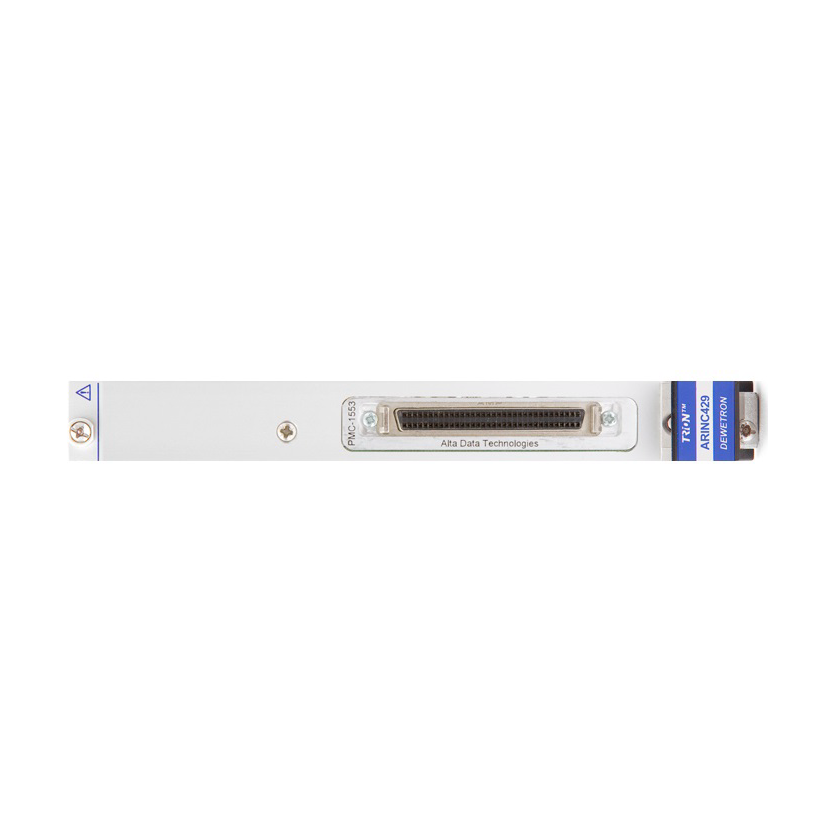

TRION-ARINC429-4 Arayüz Modülü

TRION-ARINC429-4 arayüz modülü, Dewetron TRION serisinde ARINC 429 veri yolu sinyallerini ölçüm sistemine alan 4 kanallı bir arayüz modülüdür. Dört kanalın tamamı paylaşımlı Rx/Tx yapıdadır. Böylece ARINC 429 verisi, analog ve diğer girişlerle aynı kayıt ortamında toplanabilir ve OXYGEN yazılımında çözülerek izlenebilir.

TRION-ARINC429-4 arayüz modülü neler sunar?

• Kanal yapısı: 4 kanal, 4 paylaşımlı Rx/Tx kanalı
• Baud hızları: 12,5 k, 50 k ve 100 k
• Bağlantı: SCSI 3 kablo takımı, uçları serbest (flying leads) 36 inç kablo
• Güç tüketimi: 4 kanallı modül için 4,5 W
• Form: 1 şasi slotu kaplar

OXYGEN yazılımında ARINC 429 çözme

Modül, OXYGEN yazılım desteğiyle ham ARINC 429 verisini ölçüm sırasında çözmenize olanak tanır. Datasheet’te aşağıdaki işlevler sıralanır:

• ARINC 429 sinyallerinin çözülmesi
• İkili (binary) verinin görselleştirilmesi
• Çözülen sinyallerin dışa aktarılması
• ARINC standardındaki ekipman kimlikleri (equipment ID) ve etiketleri (label) içeren dahili veri tabanı; veri tabanı ARINC 429P1-19 (Digital Information Transfer System Set) şartnamesine dayanır
• ARINC 429 için farklı baud hızlarının desteklenmesi
• Parite bitinin kontrolü
• Ekipman kimliği ve etiket ayarları

Dahili veri tabanı sayesinde etiketlerin anlamlarını ayrıca aramak gerekmez. Parite kontrolü ise hatalı alınan kelimelerin ayıklanmasına yardımcı olur.

Rx/Tx paylaşımlı kanallar

Kanalların paylaşımlı Rx/Tx olması, aynı kanalın hem alıcı hem verici olarak kullanılabileceği anlamına gelir. Bu yapı, bir ARINC 429 hattını yalnızca dinleyen bir test düzeneğinde de, hattı besleyen bir düzenekte de aynı modülü kullanmanıza imkân verir.

Aynı ailedeki varyantlar

Üretici, aynı datasheet’te ARINC 429 modülünün 16 kanallı bir sürümünü de verir. Bu sürümde 8 paylaşımlı Rx/Tx ve 8 yalnız Rx kanalı bulunur ve güç tüketimi 6,0 W’tır. Ayrıca aynı belge MIL 1553 modülünü de kapsar. Bu sayfadaki TRION-ARINC429-4 yalnızca 4 paylaşımlı kanallı sürümdür.

Nerelerde kullanılır?

TRION-ARINC429-4 arayüz modülü, havacılık ve savunma alanında ARINC 429 veri yolu iletişimi gerektiren test ve ölçüm sistemlerinde kullanılır. Uçak üzerindeki veri yolu trafiğinin, analog sensör ölçümleriyle zaman senkron kaydedilmesi tipik bir örnektir.

Sisteme entegrasyon

Modül TRION serisine aittir ve bir şasi slotunu kullanır. Slotlu Dewetron sistemlerinde, örneğin DEWE3-A8 hepsi bir arada veri toplama sistemi ya da uçak ortamına yönelik DEWE3-RM12-AIRCRAFT 19″ rack veri toplama sistemi ile birlikte düşünülebilir. Dewetron TRION-ARINC429-4, üretici Dewetron tarafından sunulan modüler veri toplama yaklaşımının bir parçasıdır. Diğer modül seçenekleri için Veri Toplama I/O Modülleri kategorisine bakabilirsiniz.

Kanal sayınıza ve şasi seçiminize uygun bir Dewetron TRION-ARINC429-4 konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
