Deplasman Sensörleri

Pozisyon ve deplasman sensörleri, bir cismin konumunu ya da bir referans noktaya göre yaptığı yer değiştirmeyi (deplasmanı) ölçerek elektriksel sinyale çeviren cihazlardır. “Pozisyon sensörü”, “deplasman sensörü” ve “yer değiştirme sensörü” ifadeleri pratikte çoğunlukla aynı ölçüm ailesini tanımlar: aradaki fark, sensörün mutlak bir konumu mu yoksa iki nokta arasındaki göreli hareketi mi bildirdiğidir. Doğrusal (lineer) hareket ölçen sensörlerde ölçüm birimi milimetre (mm), açısal hareket ölçenlerde ise derece (°) olur. Ölçülen büyüklük; bir makine kızağının strokundan, bir hidrolik silindirin uzamasından ya da bir kapağın açılma açısından yapı elemanlarının deformasyonuna kadar çok geniş bir aralığı kapsar.

Pozisyon ve Deplasman Sensörü Tipleri ve Prensipleri

Farklı uygulamalar farklı ölçüm prensipleri gerektirir. Öne çıkan sensör tipleri şunlardır:

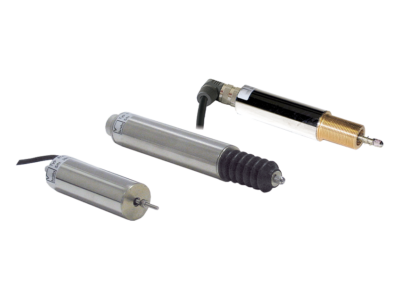

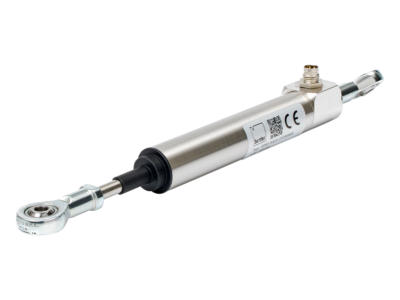

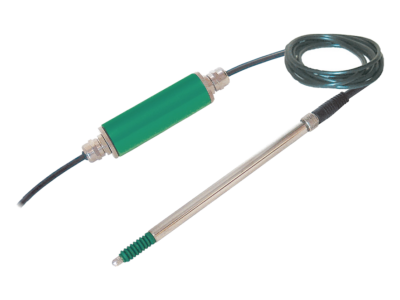

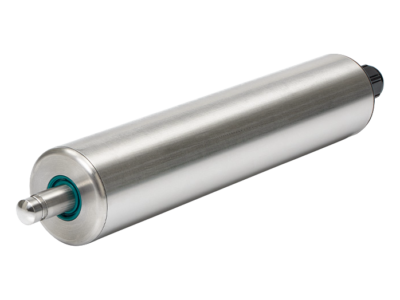

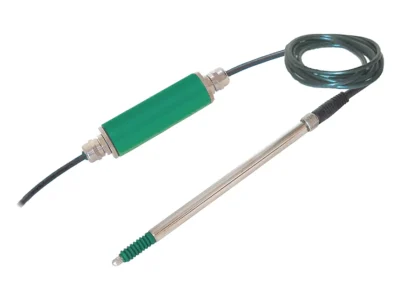

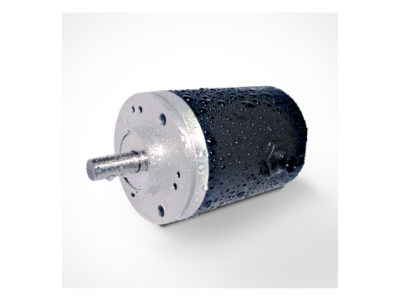

• LVDT / RVDT (endüktif): LVDT (Linear Variable Differential Transformer) doğrusal, RVDT (Rotary Variable Differential Transformer) açısal hareketi ölçen, temassız ve sürtünmesiz sensörlerdir. Aşınan temas noktası içermedikleri için yüksek çevrim sayısına ve zorlu ortamlara dayanır, çok yüksek çözünürlük sunar.
• Potansiyometrik: Bir direnç yolu üzerinde hareket eden temas noktasının (fırça) konumuna göre değişen çıkış üreten, doğrusal ya da açısal tipleri bulunan ekonomik ve basit sensörlerdir. Temaslı çalıştıkları için kurulumu kolaydır ve geniş strok aralıklarında bulunur.
• Kablolu / çekme telli (draw-wire, cable-actuated): Bir tamburdan çıkan çelik telin uzunluğunu ölçerek büyük doğrusal deplasmanları küçük bir gövdeyle takip eden sensörlerdir. Telin ucu ölçülecek hareketli parçaya bağlanır; parça hareket ettikçe içerideki yay telin gerginliğini korur ve tamburun dönüşü bir enkoder ya da potansiyometre ile konuma çevrilir. Metrelerce stroku dar bir montaj alanında ölçebildikleri için tercih edilir.
• Manyetostriktif: Bir dalga kılavuzu boyunca hareket eden bir mıknatısın konumunu, oluşan mekanik dalganın gidiş-dönüş süresinden hesaplayan, temassız ve mutlak (absolute) ölçüm yapan sensörlerdir. Hidrolik silindir konumu gibi uzun stroklu, yüksek doğruluk gereken uygulamalarda kullanılır.

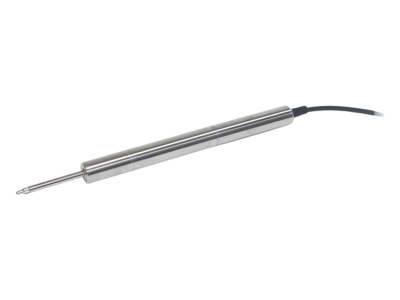

• Enkoder (optik/manyetik): Doğrusal cetvel ya da döner disk üzerindeki bölmeleri sayarak konum üreten sensörlerdir. Artımlı (incremental) tipi hareket miktarını, mutlak (absolute) tipi ise her an tam konumu bildirir.

LVDT Nasıl Çalışır?

LVDT, ortada bir birincil (primer) ve iki yanda simetrik iki ikincil (sekonder) sargı taşıyan bir transformatör yapısındadır. Sargıların içinde serbestçe kayan ferromanyetik bir çekirdek (core), ölçülecek parçaya bağlıdır. Birincil sargıya alternatif bir uyartım sinyali uygulandığında, çekirdek tam ortadayken iki ikincil sargıda eşit ve zıt gerilim oluşur; net çıkış sıfırdır. Çekirdek bir yöne kaydıkça bir sargının bağlaşımı artar, diğerininki azalır ve aradaki fark, kaymanın yönü ve büyüklüğüyle orantılı bir sinyal üretir. Çekirdek sargılara fiziksel olarak dokunmadığı için sürtünme ve aşınma olmaz; bu da LVDT’ye çok yüksek tekrarlanabilirlik ve neredeyse sonsuz mekanik ömür kazandırır.

Pozisyon / Deplasman Sensörü Nasıl Seçilir?

Doğru sensör, ölçüm senaryosunun net tanımlanmasıyla seçilir. Değerlendirilecek başlıca ölçütler:

• Strok / ölçüm aralığı: Beklenen maksimum harekete uygun aralık seçilir. Milimetre mertebesindeki hassas hareketler için LVDT, metrelerce stroklar için çekme telli ya da manyetostriktif sensörler öne çıkar.
• Doğruluk ve çözünürlük: Uygulamanın gerektirdiği doğruluk sınıfı (ör. ±%0,1) ve en küçük algılanabilir hareket belirlenir. LVDT ve manyetostriktif sensörler yüksek doğruluk, potansiyometrik sensörler ekonomik çözüm sunar.
• Temaslı mı temassız mı: Yüksek çevrim sayısı ve uzun ömür gereken yerlerde temassız (LVDT, manyetostriktif, optik enkoder) tipler; basit ve düşük maliyetli kurulumlarda temaslı (potansiyometrik) tipler tercih edilir.
• Çıkış / arayüz: Analog gerilim/akım (0-10 V, 4-20 mA), dijital (SSI, CAN, RS-485) ya da enkoder çıkışı, bağlanacağı kontrol sistemine göre seçilir.
• Ortam koşulları: Çalışma sıcaklığı, titreşim, nem, toz ve koruma sınıfı (IP) ile montaj geometrisi (gövde boyu, bağlantı şekli) değerlendirilir.

Uygulama Alanları

Pozisyon ve deplasman sensörleri; makine imalatı ve otomasyonda kızak/eksen konumu takibi, hidrolik ve pnömatik silindir konum geri beslemesi, malzeme test cihazlarında numune uzaması ölçümü, yapı ve köprü izlemede yer değiştirme takibi, otomotiv test yataklarında süspansiyon ve pedal hareketi ölçümü ile kalite kontrolde boyut ve toleran denetimi gibi çok geniş bir alanda kullanılır.

Marmatek’in Pozisyon / Deplasman Sensörü Çözümleri

Doğrusal hareket ve yer değiştirme (deplasman) ölçümü için sensör çözümleri:

• Celesco SM Serisi (Celesco): 60-635 mm aralığında, gerilim bölücü çıkışlı kompakt ipli (string pot) deplasman sensörü.

Sıkça Sorulan Sorular

LVDT nedir?

LVDT (Linear Variable Differential Transformer), doğrusal yer değiştirmeyi ölçen, temassız çalışan bir endüktif sensördür. Ortadaki birincil ve iki yandaki ikincil sargıların içinde kayan ferromanyetik bir çekirdek, konuma bağlı olarak sargılar arasında dengesizlik oluşturur ve bu fark, hareketin yönü ve büyüklüğüyle orantılı bir sinyale çevrilir. Çekirdek sargılara dokunmadığı için sürtünme ve aşınma olmaz; bu da yüksek çözünürlük ve uzun ömür sağlar.

Pozisyon sensörü ile deplasman sensörü arasındaki fark nedir?

İki terim büyük ölçüde aynı ölçüm ailesini tanımlar. Pozisyon sensörü genellikle bir cismin bir referansa göre mutlak konumunu, deplasman (yer değiştirme) sensörü ise iki nokta arasındaki göreli hareket miktarını vurgular. Pratikte aynı sensör, kalibrasyonuna ve kullanım biçimine göre her iki amaçla da kullanılabilir.

Çekme telli (kablolu) deplasman sensörü nasıl çalışır?

Bir tamburdan çıkan çelik telin ucu, ölçülecek hareketli parçaya bağlanır. Parça hareket ettikçe tel tamburdan açılır ya da içerideki yay sayesinde geri sarılır; tamburun dönüşü bir enkoder veya potansiyometre ile okunarak telin çekilen uzunluğu, yani doğrusal yer değiştirme hesaplanır. Metrelerce stroku çok küçük bir gövde içinde ölçebilmesi en büyük avantajıdır.

Temaslı ve temassız pozisyon sensörü hangi durumda seçilir?

Temaslı sensörler (ör. potansiyometrik) düşük maliyetli ve kurulumu kolaydır, orta düzey uygulamalar için uygundur. Temassız sensörler (LVDT, manyetostriktif, optik enkoder) ise aşınan parça içermediğinden yüksek çevrim sayısı, uzun ömür ve zorlu ortam gereken uygulamalarda tercih edilir.

Deplasman sensörünün ölçüm birimi nedir?

Doğrusal hareket ölçen deplasman sensörlerinde birim milimetredir (mm); büyük stroklar bazen santimetre veya metre ile ifade edilir. Açısal konum ölçen sensörlerde birim ise derecedir (°).

Doğru pozisyon/deplasman sensörünü seçerken nelere dikkat edilmeli?

Önce beklenen maksimum harekete uygun strok/ölçüm aralığı ve gereken doğruluk sınıfı belirlenir. Ardından temaslı mı temassız mı çalışacağı, çıkış/arayüz tipi (analog, dijital, enkoder), montaj geometrisi ve çalışma ortamı koşulları (sıcaklık, titreşim, koruma sınıfı) değerlendirilerek uygulamaya en uygun sensör tipi seçilir.
