OXYGEN Veri Toplama Yazılımı (DEWETRON)

OXYGEN Veri Toplama Yazılımı (DEWETRON)

Ürünün ücretsiz demo sürümünü indirmek için sepete atarak işlemi tamamlayabilirsiniz. İşlem sonrası indirme linki görüntülenecektir.

Teknik Döküman : OXYGEN broşürü (PDF)

Stok kodu: 25246 Kategoriler: , Etiketler: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

OXYGEN Veri Toplama Yazılımı (DEWETRON)

Her ölçüm ihtiyacınız için tek yazılım

OXYGEN, DEWETRON veri toplama sistemlerinin sezgisel ve kullanımı kolay ölçüm yazılımıdır. Analog, dijital, CAN, Ethernet, video ve GPS gibi farklı kaynaklardan gelen sinyalleri senkron olarak kaydeder; verinizi ölçüm sürerken gerçek zamanlı analiz etmenize, raporlamanıza ve dışa aktarmanıza olanak tanır.

Dokunmatik ekranla da klasik fare-klavye ile de aynı rahatlıkta kullanılır. Arayüz tamamen özelleştirilebilir; ölçüm ekranlarınızı uygulamanıza göre kurar, kurulumu kaydeder ve tekrar kullanırsınız.

  • Ölçüm, görselleştirme ve analiz için hepsi bir arada yazılım
  • Windows ve Linux (Ubuntu LTS, RHEL) desteği — kurulum ve veri dosyaları iki sistem arasında uyumlu
  • Test sistemi entegrasyonu için geniş arayüz seti: SCPI, XCP, EtherCAT, Modbus TCP, OPC UA, CAN-Out
  • Veri inceleme, son işleme ve raporlama için lisanssız sınırsız kurulum
  • Kendi eklentinizi yazmak için OXYGEN SDK (C++ ve Python)

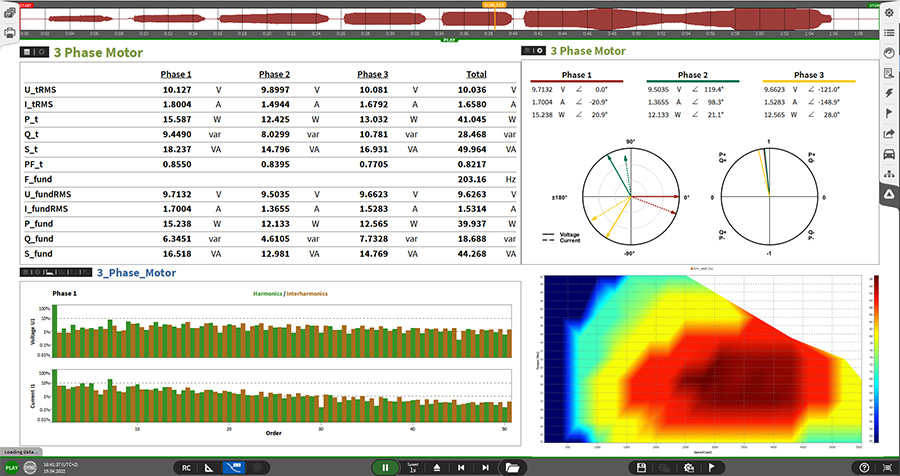

DEWETRON OXYGEN ölçüm yazılımı ekranı

OXYGEN’i özel kılan nedir?

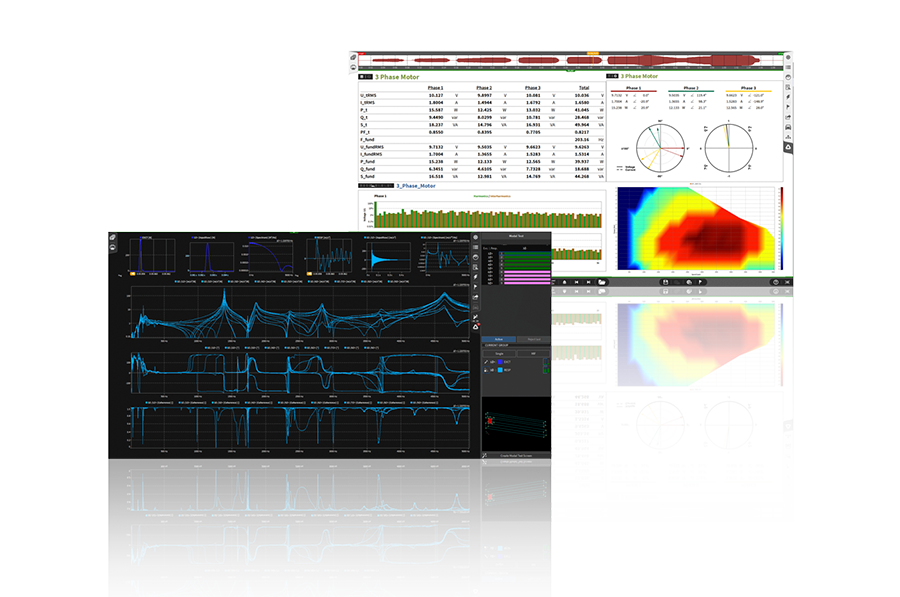

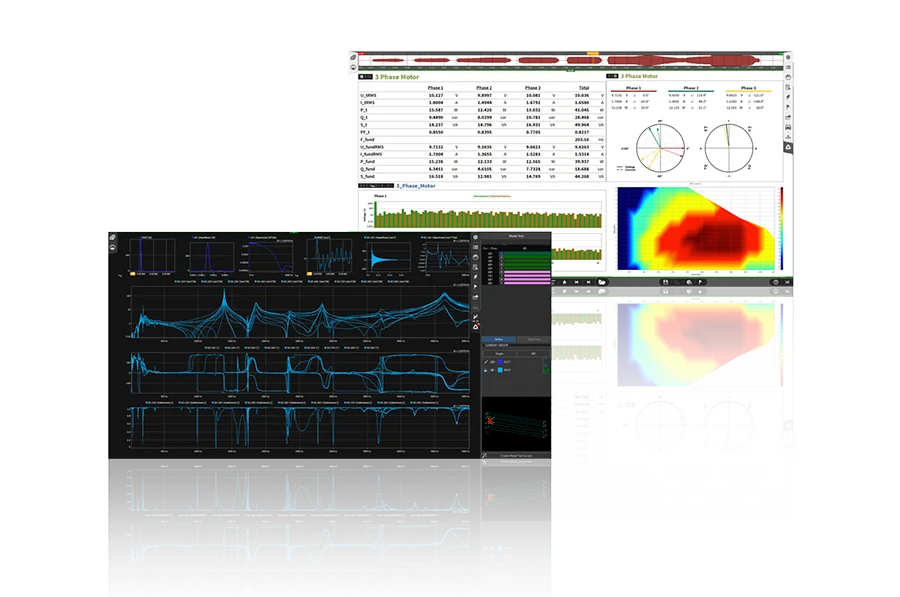

Kullanıcı dostu tasarım

Kullanıcı dostu tasarım

OXYGEN, veri kaydı, sinyal işleme ve görselleştirmeyi tek arayüzde toplar. Sezgisel yapısı sayesinde hem deneyimli test mühendisleri hem de yazılımı ilk kez kullananlar kısa sürede üretken olur. Ölçüm ekranları uygulamaya göre serbestçe düzenlenir, çoklu monitör desteklenir.

Windows ve Linux — seçim sizin

Windows ve Linux — seçim sizin

DEWETRON, ölçüm tekniğinde Windows ile Linux (RHEL ve Ubuntu) arasında seçim sunan üreticidir. Ölçüm kurulumları ve veri dosyaları iki işletim sistemi arasında tam uyumludur; dağıtık ve senkron OXYGEN-NET sistemleri ile SDK eklentileri her iki sistemde de çalışır.

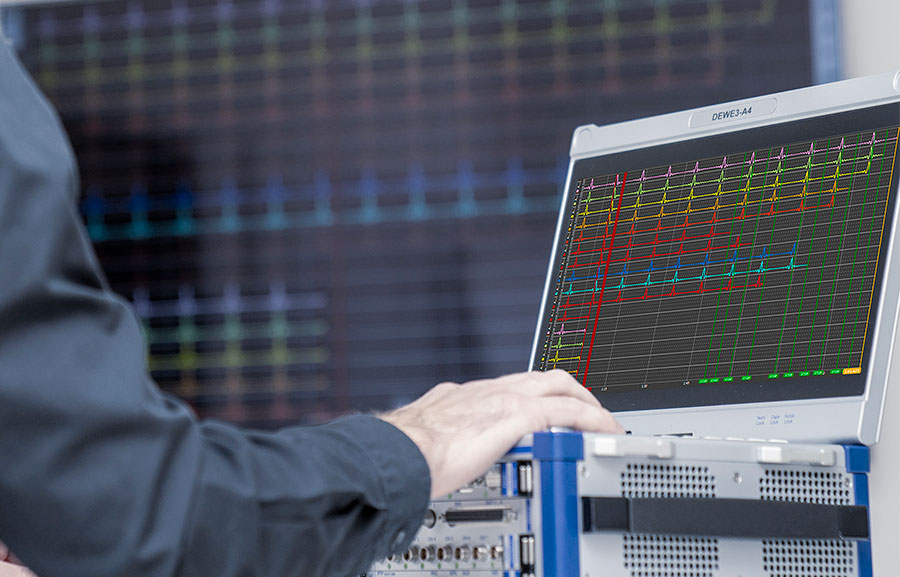

Sade lisans politikası

Sade lisans politikası

OXYGEN’de veri kaydı için lisans yalnızca veri toplama sisteminde gerekir. Kaydın ötesindeki bazı özellikler ayrı lisans isteyebilir; ancak veri inceleme, son işleme, dışa aktarma ve raporlama istediğiniz sayıda bilgisayarda lisanssız yapılabilir.

OXYGEN ne yapabilir?

OXYGEN; veri toplama, kayıt, analiz ve dışa aktarmanın yanında matematik fonksiyonları, güç analizi, test yatağı entegrasyonu ve uzaktan kontrol için geniş bir özellik seti sunar.

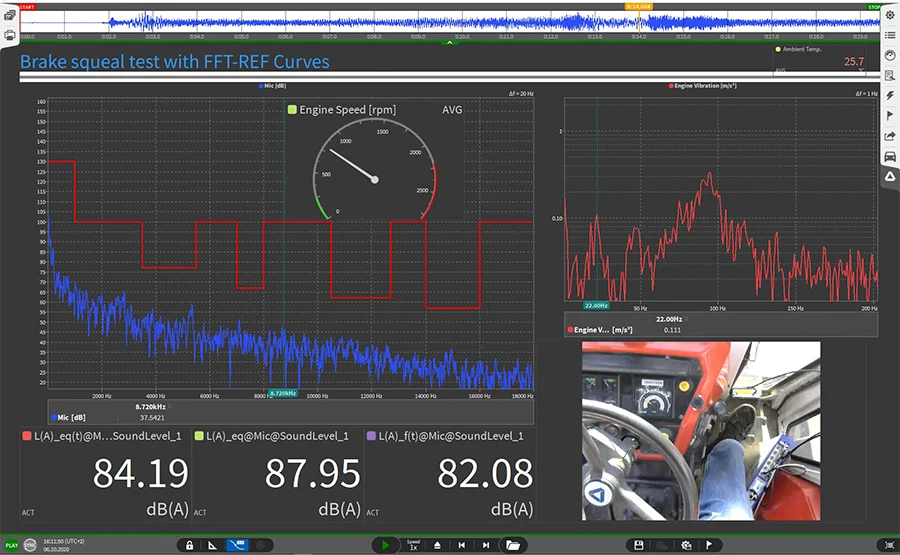

Veri Toplama ve Kayıt

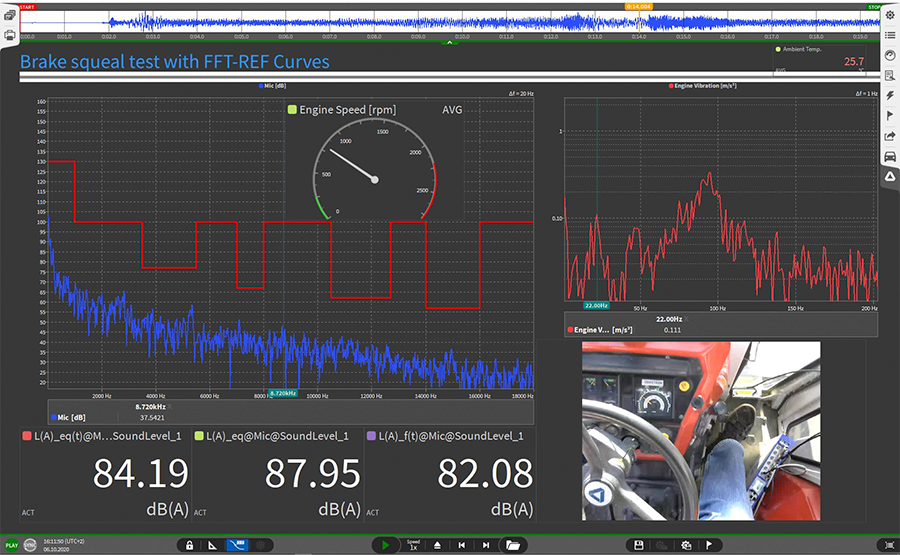

Veri Toplama ve Kayıt — OXYGEN

OXYGEN, veri toplama ve kayıt işlemlerini tek bir çalışma ortamında birleştirir. Analog, dijital, encoder, CAN, Ethernet, video ve GPS gibi farklı kaynaklardan gelen sinyaller sürekli ve senkron biçimde alınır; kayıt düğmesine basıldığında toplanan tüm veri tek bir dosyada saklanır.

Gelişmiş senkronizasyon ve tetikleme sistemi, olay tabanlı kaydı hassas ve verimli hâle getirir. Sensör veritabanı ve TEDS desteği ise giriş kanallarının bağlı sensöre göre doğru yapılandırılmasını kolaylaştırır ve kurulum süresini kısaltır.

  • Veri Toplama — TRION3 üzerinden 10 MS/s’e kadar analog veri; otomatik açı ve RPM hesabı yapan encoder gibi dijital sensör verileri; UDP akışları için Ethernet alıcısı; USB veya GigE kameralardan video verisi.
  • Bus ve konum verisi — *.dbc veya *.arxml dosyaları üzerinden CAN(-FD) çözümleme; J1939 ve OBD2 dahil, Vector VN-series ile uyumlu. Hassas GPS verisi TRION, GeneSys ADMA veya OxTS RT serisi ile alınır.
  • Veri Kaydı — Uygun donanımla 1 GB/s’e kadar veri hızı; kayıt sürerken verinin DejaView özelliğiyle incelenmesi; tüm aktif kanallar için seçilebilir zaman aralığıyla otomatik istatistik kaydı (AVG, RMS, MIN, MAX).
  • Dosya ve kanal seçenekleri — Süreye, dosya boyutuna, olaylara veya mutlak zamana göre dosya bölme; kanal bazında örnekleme hızı seçimi; dalga formu ve istatistik kaydı için kanala özel ayarlar.
  • Senkronizasyon — Diğer ölçüm cihazlarıyla eşzamanlı veri toplamak için geniş sinyal desteği: PTP (IEEE 1588), gPTP (IEEE 802.1 AS), GPS ve IRIG ile mutlak zaman senkronizasyonu; PPS ve TRION-SYNC-BUS ile göreli zaman senkronizasyonu; isteğe bağlı olarak işletim sistemi saatinin senkronizasyonu.
  • Tetikleyici ve Olaylar — Sinyal seviyesi (pozitif/negatif kenar, pencere) ve rearm seviyesi, klavye veya zaman gibi tetikleme koşulları; kaydı başlatma/durdurma, dijital çıkışla alarm verme, metinli işaretçi (marker) koyma ve veri anlık görüntüsü alma gibi eylemler. Birden çok olay farklı koşul ve eylemlerle tanımlanabilir.
  • Sabit uzunlukta dosyalar — Belirlenen sürenin sonunda ölçümü durduran sabit uzunlukta veri dosyaları oluşturulabilir; bu seçenek Continuous ve Trigger modlarında kullanılabilir.
  • Sensör Veritabanı ve TEDS — Sensöre özgü kanal ayarlarının saklanıp uygulanabildiği sensör veritabanı; donanıma bağlı olarak TEDS verisinin okunması ve otomatik kanal yapılandırması (IEEE 1451.4 Class 1&2 desteklenir); TEDS verisini düzenlemek ve kalibrasyon sonrası bilgileri güncellemek için TEDS editörü.

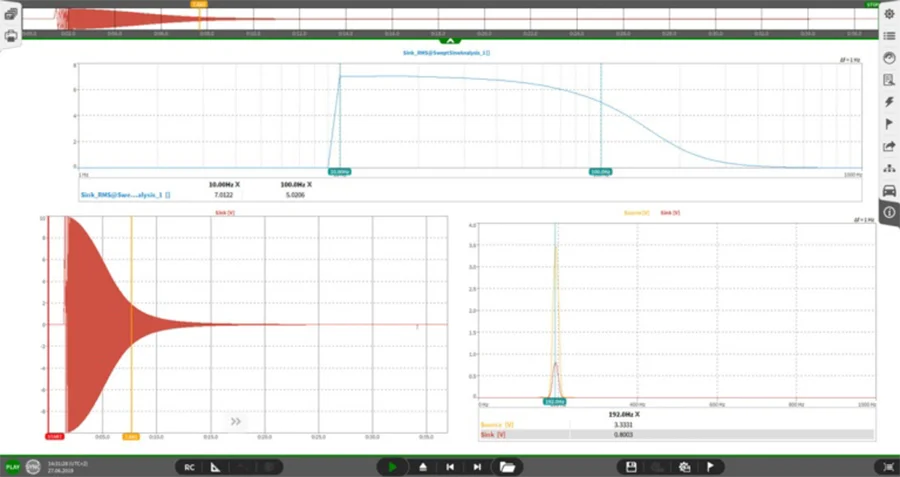

Veri Analizi ve Dışa Aktarma — OXYGEN

OXYGEN, ölçüm sonrası veri işleme, görselleştirme, raporlama ve dışa aktarma adımlarını tek bir ortamda toplar. Kaydedilen veri üzerinde FFT dahil matematik ve hesaplama işlevleri çalıştırılabilir, yeni ölçüm ekranları ve rapor sayfaları oluşturulabilir, sonuçlar yaygın analiz yazılımlarının beklediği formatlara aktarılabilir.

Kayıt sonrası çalışmalar için OXYGEN herhangi bir PC’ye lisans olmadan kurulabilir; böylece veriyi değerlendiren kişi ölçüm sisteminden bağımsız çalışabilir. Toplu (batch) işlem özellikleriyle bir veri dosyasında yapılan düzenlemeler diğer dosyalara da uygulanabilir.

  • Analiz ve kayıt sonrası işleme — Lisanssız kurulum, FFT dahil matematik ve hesaplama işlevleriyle sonuçların iyileştirilmesi, yeni görselleştirmeler ve özel ölçüm ekranları, jest / yakınlaştırma / kaydırma ile veri içinde gezinme, ayrıntılı raporlama sayfaları, ayarlanabilir oynatma hızı, farklı veri dosyalarını açıp karşılaştırma ve başka DAQ sistemlerinden veriyi OXYGEN’e yükleme, toplu işlemle bir dosyadaki değişikliklerin diğerine kopyalanması.
  • Raporlama — Baskıya uygun ayrı raporlama sayfaları, tek tıkla ölçüm ekranı çoğaltma veya yeni sayfa oluşturma, tüm enstrüman ve görselleştirmelerin rapor sayfalarında kullanılabilmesi, her sayfada ayrı zaman imleci ile tek raporda farklı zaman dilimlerinin sunulması, doğrudan yazdırma veya PDF olarak kaydetme.
  • Görselleştirme — Her amaca yönelik farklı görselleştirme enstrümanları, uygulamaya göre özelleştirilebilen ekranlar ve genel bakış için çoklu monitör desteği.
  • OXYGEN Viewer — Aktif bir OXYGEN oturumuna paralel olarak ayrı pencerelerde çalışan, kayıt sürerken de erişilebilen görüntüleyici. Birden fazla örneği aynı anda açılabilir ve çevrimdışı matematik dahil kayıt sonrası işleme özelliklerinin tamamı Viewer modunda kullanılabilir.
  • Dışa aktarma — ASCII formatları: *.csv ve *.txt. Evrensel formatlar: Excel (*.xlsx), Matlab (*.mat), ASAM *.mdf4, *.atfx. Özel formatlar: Universal File Format 58 (*.uff), DIAdem ve Famos (*.dat), DynaWorks (*.nt), Hierarchical data format (*.hdf5), RPCIII (*.rsp), DSPCon (*.datx), netCDF (*.nc), LabVIEW (*.tdms), wave (*.wav). Belirli kanalların ve/veya zaman aralıklarının seçimi, ölçüm sonunda isteğe bağlı otomatik dışa aktarma, indirgenmiş verinin istatistik parametrelerinin (AVG, RMS, MIN, MAX) tamamının veya bir bölümünün seçilmesi, birden çok *.dmd dosyasından ardışık toplu dışa aktarma.
  • Üçüncü taraf dosya içe aktarma — Harici verinin ölçüm ortamına alınması ve tek yerde analiz edilmesi için CSV, TXT, DXD ve d7d formatları desteklenir.
  • *.dmd veri dosyalarıyla gezinme — Birden çok *.dmd dosyasının açılması, verinin yeni bir *.dmd dosyasında saklanıp birleştirilmesi, ardışık toplu dışa aktarma ve bir *.dmd dosyasındaki değişikliklerin diğer dosyalara otomatik uygulanması: ölçüm ekranı düzenlemeleri ile kanal listesindeki çevrimdışı değişiklikler (formüller, güç grupları, CAN kanalları ve benzeri).

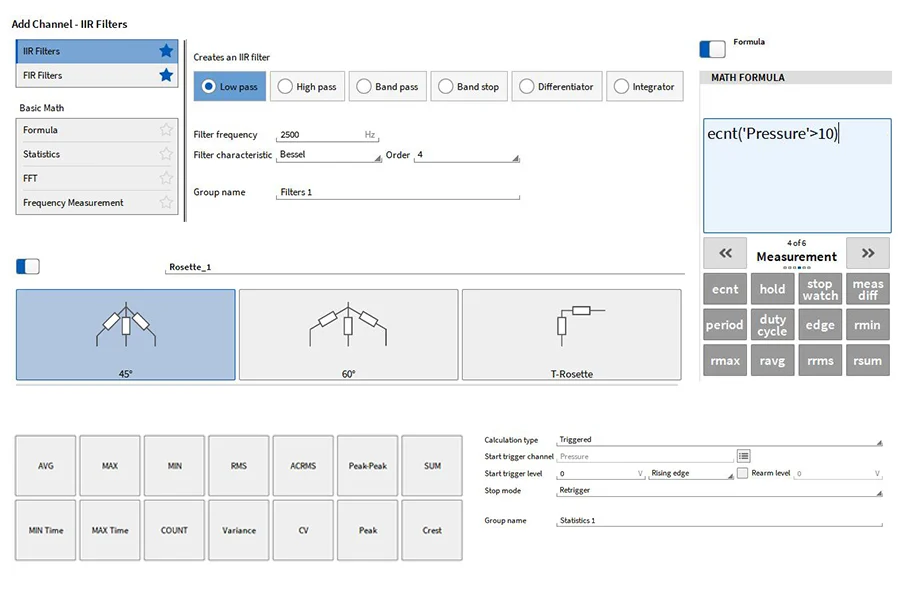

Matematik Fonksiyonları — OXYGEN

OXYGEN, kaydedilen ham ölçüm verisini anlamlı sonuca dönüştüren geniş bir matematik fonksiyonu kümesi içerir. Güçlü formüllerle karmaşık hesaplamalar yapılır; FFT, CPB ve gelişmiş filtrelerle frekans alanı incelenir, Mertebe Analizi (Order Analysis) ile dönen makineler değerlendirilir.

Fonksiyonlar temel ve gelişmiş veri işleme olmak üzere iki grupta toplanır. Özel görevler için Modal Test, Ses Seviyesi, Kepstrum Analizi, Swept Sine Analizi ve Rozet hesaplamaları gibi modüller devreye alınır.

  • Formül (Formula) – Standart aritmetik ve trigonometrik işlemler, mantık işlemleri, olay sayacı veya kronometre gibi ölçüm fonksiyonları ve simülasyon için sinyal üreteçleri.
  • İstatistik – Min, Max, RMS, ACRMS, Avg, Peak gibi büyüklükler; blok bazlı, hareketli ortalama, genel veya tetiklemeli hesap türleri; histogram, ölçüm süresinin [%] kaçında eşiğin aşıldığını veren yüzdelik analizi ve FFT tepe değeri için dizi istatistikleri.
  • FFT Analizi – Serbest seçilebilen giriş örneği sayısı veya çizgi çözünürlüğü (yalnızca 2^N değil), isteğe bağlı sıfır doldurma, farklı pencereleme ve ölçekleme türleri, referans eğrileri, STFT ile spektral değişimin zamanda izlenmesi, 2 ve 3 boyutlu görselleştirme.
  • CPB Analizi – EN61260’a göre 1/1, 1/3 veya 1/12 oktav bant çözünürlüğü, A-, B-, C- veya D- frekans ağırlıklama, blok bazlı ya da genel analiz, enerjik toplam hesabı ve verinin Excel’e kolayca kopyalanması.
  • IIR & FIR Filtreler – Alçak geçiren, yüksek geçiren, bant geçiren ve bant söndüren tipler; IIR’de Bessel, Butterworth veya Chebyshev (Tip I ve II) karakteristiği, 2., 4., 6., 8. veya 10. derece, serbest kesim frekansı, integral ve türev desteği; FIR’de serbest filtre uzunluğu ve pencere tipi, veri seyreltme, çok kademeli tasarım ve otomatik filtre gecikmesi telafisi.
  • Frekans Takip Filtresi – Merkez frekansı referans devir sinyaline uyarlanan bant geçiren filtre; Bessel veya Butterworth karakteristiği, 2., 4., 6., 8., 10. derece, tam sayı olmayan mertebe katları ve çıkarılan her mertebe için ayrı çıkış kanalı.
  • Zaman Referans Eğrileri – Tek eğri veya alt ve üst limit olarak iki eğri; tablodan elle giriş ya da önceki *.dmd kaydından yükleme, 500 s öncesine kadar çizim, eğri bitince döngü/son değer/NaN seçeneği, ölçüm, kayıt veya tetikle başlatma.
  • Mertebe Analizi – Eşzamanlı frekans ve mertebe alanı analizi, akıllı yeniden örnekleme algoritması, 60 – 100.000 rpm devir aralığı, %90’a kadar bindirmeyle 0,01 – 1 mertebe çözünürlüğü ve yoğunluk diyagramları.
  • Modal Test – Modal çekiçle uyarma, hareketli çekiç ve sensörle SISO ve SIMO testleri, karmaşık transfer fonksiyonu, vuruş koherensi, modal geometri, mod şekli animasyonu, SDOF Circle Fit ve *.uff formatına aktarım.
  • Ses Seviyesi – A-, B-, C-, D- ve Z- frekans ağırlıklama (DIN EN 61672-1), fast, slow ve impulse zaman ağırlıklama (IEC 651), hava (20 µPa) ve su (1 µPa) referans seviyeleri, genel ve aralıklı kayıt, ses tekrar oynatma.
  • Şok Tepki Spektrumu (SRS) – Çevrim dışı hesap; ivme, hız ve yer değiştirme çıkışı, mutlak maksimum, minimum veya maksimum spektrum seçimi, tek frekanslar için SDOF ivme-zaman tepkisi, göreli zaman veya imleçle aralık seçimi.
  • Kepstrum Analizi – Genlik, güç veya karmaşık kepstrum hesabı, quefrency alanında görselleştirme ve sinyallerin alçak ile yüksek kepstruma ayrılması (liftering).
  • Swept Sine Analizi – 1 Hz – 20 kHz senkronizasyon, toplam ve temel genlik ile faz hesabı, senkronizasyon kaynağı başına birden çok giriş kanalı, Bode diyagramı görselleştirmesi.
  • Rozet (Rosette) – 45°, 60° veya 90° rozet destekli, serbest seçilebilen referans açısı ve geniş bir gerinim/gerilme parametresi kümesinin otomatik hesabı.
  • Tape Sensor eklentisi – Canlı ve çevrim dışı dönüş analizinde devir, açı, tur başına darbe ve boşluk genişliği hesabı; sinyal yumuşatma ve ayarlanabilir çıkış örnekleme hızı.
  • Resolver eklentisi – Mekanik açı ve devrin gerçek zamanlı veya sonradan belirlenmesi; modüle girişler (yazılım tabanlı zarf algılama) ve demodüle girişler (donanım tabanlı zarf algılama), ayarlanabilir çıkış örnekleme hızı ve kutup çifti ayarı.

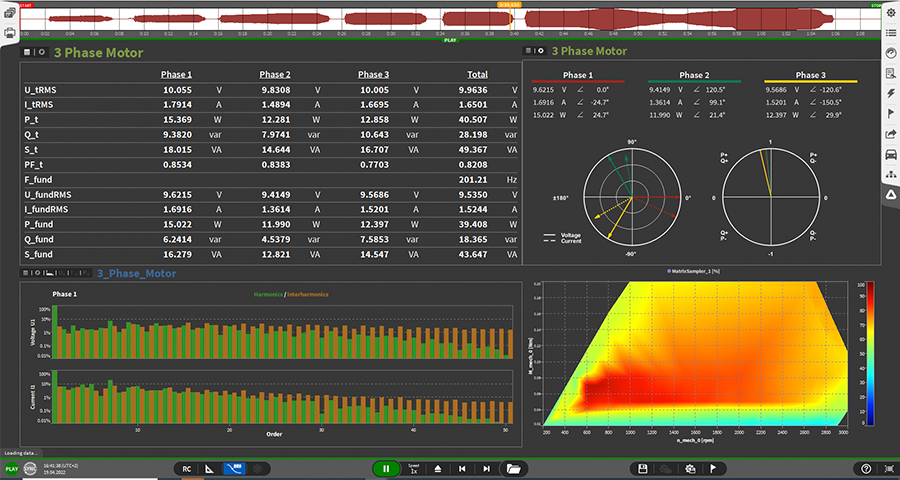

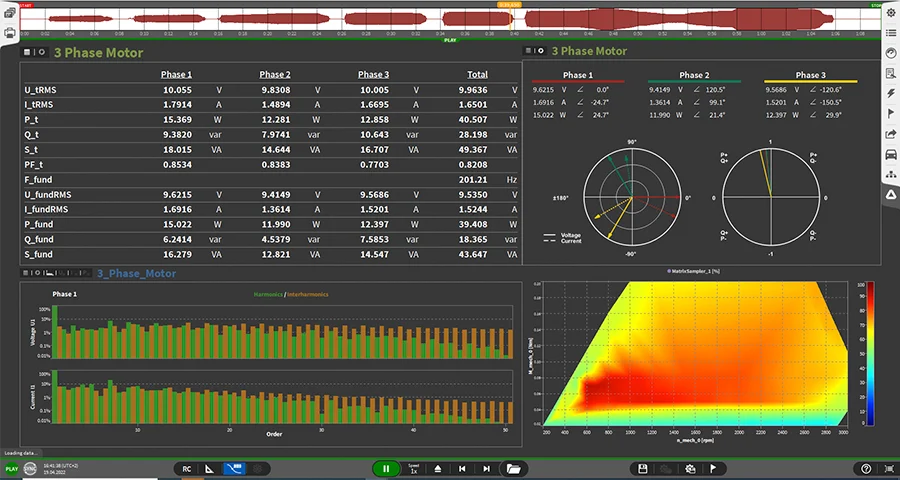

Güç Analizi — OXYGEN

OXYGEN’in güç analizi seçeneği, DEWETRON ölçüm cihazını tam donanımlı bir güç analizörüne dönüştürür. Bu özellik DEWE3-PA serisi cihazların çekirdek işlevi olmakla birlikte diğer DEWETRON cihazlarında da kullanılabilir; böylece üstün esneklik ve geniş yetenek sunar.

Hesaplamalar ölçüm sırasında (online) veya kayıt sonrasında (offline) yapılabilir. Ham veri hem görselleştirilir hem saklanır, sonuçlar ise güç analizine özel enstrümanlarla çeşitli biçimlerde izlenir.

  • Güç analizi yetenekleri: 1–9 faz aralığındaki sistemler analiz edilir (1P2W, 2V2A, 3P3W, 3P4W, 2x 3P3W vb.). Birden çok güç sistemi mantıksal olarak güç gruplarında toplanabilir. En yüksek doğruluk için temel frekans otomatik algılanır; arıza-emniyetli çalışma için ikincil bir yedek senkronizasyon kaynağı ve ayrıca sabit çıkış oranları desteklenir. Hesaplamalar kör nokta bırakmadan, çevrim-çevrim ve kesintisiz yürütülür.
  • Temel özellikler (Basic): Zaman domeninde çevrim başına hesaplanan büyüklükler: gerilim (L-L ve L-N; RMS, AVG ve P2P), akım (RMS, AVG ve P2P), aktif güç, reaktif güç, görünür güç, güç faktörü, enerji ve simetrili bileşenler. Hem toplam hem temel bileşen değerleri analiz edilir.
  • Gelişmiş özellikler (Advanced): Frekans domeni analizini kapsar: (ara) harmoniklerin IEC 61000-4-7’ye göre analizi, yüksek frekans bileşenleri, supraharmonikler, IEC 61000-4-15 kapsamında gerilim dalgalanmaları ve IEC 61400-21 kapsamında flicker emisyonları. Ayrıca D/Q analizi, mekanik güç analizi ile verim analizi ve online verim haritalama sunulur; bu yönüyle evirici tasarımcıları ve PV sektöründeki mühendisler için uygundur.
  • Uzman özellikler (Expert): Yenilenebilir enerji kaynaklarıyla çalışanlar için IEC 61400-21 ve FGW TR3’e uygun hesaplamalar içerir. FGW-TG3 gereksinimlerini karşılayan kayan (rolling) hesaplamalar ile her analiz için ayrı ayrı uyarlanabilir eşik değerleri ve güncelleme oranları desteklenir.
  • Harmonik ve flicker doğrulama: OXYGEN’in üniversal güç enstrümanı yalnızca görselleştirme değil, sonuçların doğrulanması ve önceden tanımlı limitlerin aşılıp aşılmadığının raporlanması için de kullanılır. Geçti/kaldı (pass/fail) limitleri, gereken standarda göre kullanıcı tarafından serbestçe tanımlanır; sonuçlar doğrudan raporlamada kullanılabilecek yapılandırılmış bir özet halinde gösterilir. Ölçüm sürerken online veya veri analizinde offline çalışır. Harmonik doğrulama: gerilim, akım ve gücün harmonik ve ara harmoniklerinin değerlendirilmesi. Flicker doğrulama: Plt toplama süresi için dc, dmax, td, Pst ve Plt değerlendirmesi.
  • Gerçek zamanlı güç hesaplama: Linux sistemlerde hızlı ve güvenilir gerçek zamanlı güç analizi sağlar. Klasik güç gruplarıyla paralel çalışır; 1 kHz’e kadar UDP çıkışı ve tipik 2 ms G/Ç gecikmesi sunar. Anlık güç verisinin izleme, kontrol veya sonraki işleme aktarılması gereken uygulamalar için uygundur. Tipik hesaplanan kanallar: gerilim ve akım (RMS, tepeden tepeye, ortalama), aktif güç (P), reaktif güç (Q), görünür güç (S), güç faktörü (PF) ve giriş kanallarının dalga formu verisi.

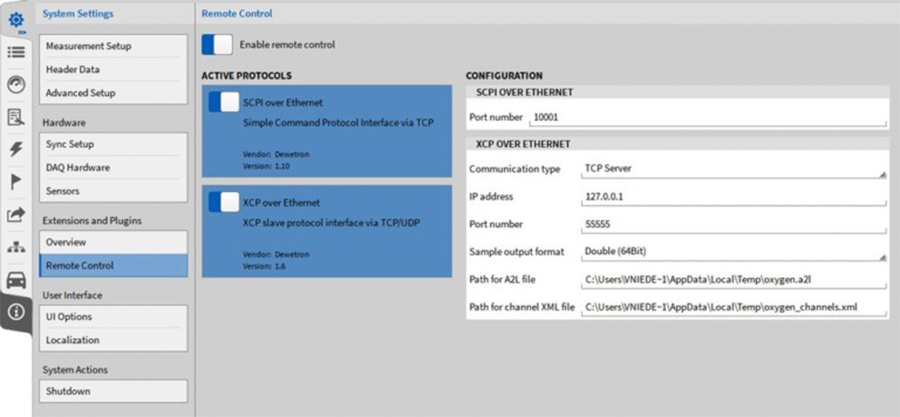

Veri Protokolleri ve Uzaktan Kontrol — OXYGEN

OXYGEN, ölçüm sistemini çevresindeki test ekipmanı, otomasyon altyapısı ve kendi uygulamalarınızla birleştiren geniş bir veri giriş/çıkış ve uzaktan kontrol katmanı sunar. Ethernet, MODBUS TCP ve XCP üzerinden entegrasyon ve kontrol, SCPI üzerinden veri aktarımı ile kayıt yönetimi, EtherCAT veya CAN out üzerinden test yatağı haberleşmesi aynı yazılım içinde çözülür.

Protokoller dört grupta toplanır: standart veri giriş protokolleri, standart veri çıkış protokolleri, test yatağı protokolleri ve DEWETRON’a özgü veri çıkış protokolleri. Bunlara uzaktan kontrol ve otomasyon çözümleri eşlik eder.

  • Ethernet UDP alıcısı: UDP paketlerini OXYGEN kanallarına çözerek diğer verilerle birlikte görselleştirme ve kayıt imkânı verir. Birden fazla alıcı örneği desteklenir, paket tanımları için basit bir XML çözümleme yapısı kullanılır ve zaman damgası çözümlemesiyle zaman senkronizasyonu sağlanır.
  • MODBUS TCP istemcisi: MODBUS TCP istemcilerinden veri okur ve saklar; test edilen cihazın (DUT) iç durumlarını ölçülen değerlerle karşılaştırmaya olanak tanır. Güneş invertörleri, güç dönüştürücüler veya enerji izleme uygulamaları için uygundur.
  • OPC UA istemcisi: Harici kaynaklara bağlanarak proses verisini görselleştirme, kayıt ve analiz için doğrudan OXYGEN’e taşır. Yayınlama aralığı bağlı sunucuya göre ayarlanır, zaman kaynağı olarak dahili istemci saati veya sunucunun bildirdiği saat seçilebilir, gerektiğinde güvenlik sertifikaları ve kimlik doğrulama kullanılır, kanal özellikleri incelenebilir.
  • Ethernet UDP göndericisi: Ölçüm verisini Ethernet UDP ile bir veya birden çok veri alıcısına iletir. Maksimum çıkış hızı 100 Hz, uçtan uca veya broadcast gönderim desteklenir; alıcı tarafındaki çözümleme için XML dosyası otomatik üretilir ve Ethernet alıcısı tarafından doğrudan içe aktarılabilir.
  • MODBUS TCP sunucusu: DEWETRON sistemini Modbus TCP sunucusuna dönüştürür; ölçüm verisini saklar ve bağlı istemcilerin (master) okuma/yazma isteklerini yanıtlar. İstatistik modu ve aktarılacak kanallar seçilebilir, 100 Hz’e kadar sorgulama hızı desteklenir, yapılandırma XML olarak kaydedilip OXYGEN’in Modbus TCP istemcisine aktarılabilir.
  • OPC UA sunucusu: Seçilen kanalları istemci isteği beklemeden aktif olarak yayınlar. 50 ila 1000 ms arasında yapılandırılabilir güncelleme hızı ve son değer, minimum, maksimum, ortalama veya RMS istatistik modu sunar.
  • SCPI arayüzü (veri aktarımı): Tek değer veya tamponlanmış veri çekme, 10 kS/s’e kadar aktarım hızı ve verimli aktarım/çözümleme için farklı aktarım formatları sağlar.
  • XCP Out: CAN-OUT hızının yetmediği otomotiv test yataklarında Ethernet üzerinden XCP kullanılır; OXYGEN XCP-slave olarak çalışır. Otomatik A2L üretimiyle ASAM standardı, canlı veri için polling ve DAQ-list desteği (2 MS/s’e kadar), ölçüm kontrolü ve yazılım senkronizasyonu, Vector CANape ve ETAS INCA uyumluluğu sunar.
  • EtherCAT: Yalnızca EtherCAT destekleyen test yatakları için TRION-EtherCAT donanımı kullanılır. 100 ölçüm kanalına kadar aktarım, 1000 Hz’e kadar güncelleme hızı, tipik G/Ç gecikmesi 200 ms, sonradan senkronizasyon için mutlak zaman damgası aktarımı ve otomatik ESI dosyası üretimi sağlanır.
  • CAN Out: Neredeyse her OXYGEN kanalını CAN bus üzerinde döngüsel olarak yayınlar. TRION-CAN ve Vector CAN desteklenir; aynı bus üzerinde eşzamanlı gönderme ve alma, her CAN mesajı için seçilebilir iletim aralığı, kalite veya yanıt hızına göre ayarlanabilir iletim gecikmesi ve çözümleme için otomatik *.dbc üretimi mümkündür.
  • Data Stream: Ham veriyi ve güç, istatistik gibi hesaplanmış verileri TCP/IP üzerinden yüksek hızda kendi uygulamalarınıza aktarır. Tam örnekleme hızında akış, SCPI arayüzü üzerinden yapılandırma, kanalları ayrı ayrı seçilebilen çoklu akış, C ve Python örnek çözücüler, sürekli ve tetiklemeli akış desteklenir; ölçüm, kayıt ve *.dmd dosyasından son işleme sırasında da kullanılabilir.
  • PAK Live Plugin: Müller-BBM Vibroakustiksysteme’in PAK ekosistemine canlı veri akışı sağlar; DEWETRON cihazı PAK Live Hub’a entegre edilerek bağlı sistemlerde anlık veri değerlendirmesi mümkün olur.
  • SCPI ile uzaktan kontrol ve otomasyon: Ölçüm ve kayıt kontrolü, kanal listesine tam erişimle kanal ayarlarının okunması ve yapılandırılması, başlık bilgisi düzenleme, tetik kontrolü, ekran görüntüsü alma, ölçüm ekranına erişim, kanalların enstrümanlara atanmasının değiştirilmesi ve enstrüman özelliklerinin düzenlenmesi yapılabilir.
  • Uzaktan erişim: DEWETRON veri toplama sistemleri Windows veya Linux tabanlı olduğundan, sistem ağ veya VPN üzerinden erişilebilir durumdaysa standart uzak erişim araçlarıyla kullanılabilir ve yapılandırılabilir.

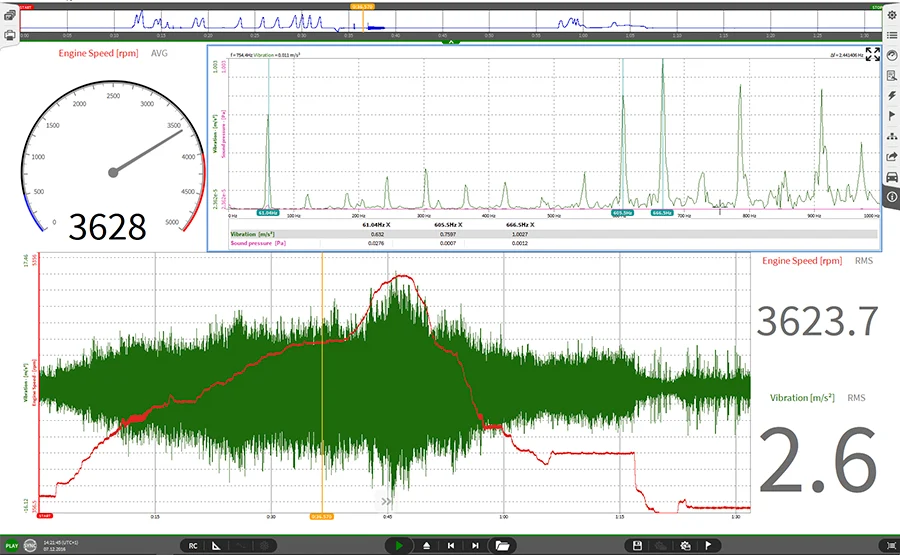

Otomotiv ve Aviyonik Veri Yolları — OXYGEN

OXYGEN, otomotiv ve aviyonik sistemlerde veri toplamayı farklı haberleşme veri yollarına yönelik desteklerle genişletir. Otomotiv uygulamalarında CAN, CAN-FD ve FlexRay sinyalleri çözülüp yönetilebilir, hassas IMU verisi ölçüme dahil edilebilir ve ADAS test ortamı Bird’s Eye ile gerçek zamanlı görselleştirilebilir.

Aviyonik tarafta ARINC-429 ve MIL-STD-1553 veri yolları desteklenir; sinyal çözümlemesi hem ölçüm sırasında (çevrimiçi) hem de veri analizi aşamasında (çevrimdışı) yapılabilir.

  • CAN — Çeşitli TRION(3) modülleri üzerinden CAN veri toplama yapılır. CAN düzenleyici ile sinyal eklenip silinebilir ve CAN mesajları düzenlenebilir; sonradan işleme aşamasında izlenebilirliği artırmak için doğrudan düzenleyici içinde yorum eklenebilir. CAN mesajları *.dbc dosyası olmadan da çözülebilir ve kanal kurulumu düzenlenebilir.
  • IMU Desteği — Araç konumunun hassas ölçümü için GeneSys ADMA ve OxTS RT serisi IMU’lar desteklenir; ADAS testleri için uygundur. Konum ve yardımcı veriler Ethernet (UDP) üzerinden eşzamanlı toplanır; önceden tanımlı paket çözme desenleriyle 1–6 eşzamanlı akış desteklenir.
  • CAN-FD — Vector CAN adaptörleri ve yazılımıyla yüksek hızlı CAN-FD haberleşmesi sağlanır: 8 MBaud’a kadar veri hızı ve 64 bayta kadar yük. Vector VN16xx serisi desteklenir, yazılım senkronizasyonuyla gelişmiş zaman damgası doğruluğu sunulur ve ölçüm verisi göndermek için CAN-OUT desteği bulunur. CAN(-FD) mesajları çevrimiçi ve çevrimdışı çözülebilir.
  • FlexRay — VN7610 gibi Vector FlexRay adaptörleriyle ham FlexRay çerçeveleri okunur ve tek tek sinyallere çözülür. Fibex 2.0 – 4.1.2 standartlarıyla (ASAM MCD-2 NET) uyumludur; sezgisel kanal seçici ile sinyaller kolayca seçilir, kanallar çevrimiçi ve çevrimdışı ayarlanabilir.
  • Bird’s Eye — ADAS testleri için gelişmiş görselleştirme eklentisi test ortamını gerçek zamanlı gösterir; IMU verisine dayanarak tüm nesnelerin konum ve hareketini günceller. Otomatik POI atamalı (EURO NCAP uyumlu) karmaşık 2D araç şekilleri tasarlanabilir, nesneler arasında çevrimiçi mesafe hesabı yapılabilir, test pistleri kuşbakışı görüntülenebilir ve sürüş pisti sınırları KML iz verisiyle tanımlanabilir.
  • ARINC-429 — PMC-429 ile Altadt donanımı kullanılarak sinyal çözümlemesi yapılır. 4 kanallı ve 16 kanallı seçenekler sunulur; veri yolu kanalları seçilip ARINC çözücüler eklenebilir. Equipment ID ve Label içeren dahili ARINC veritabanı ek kurulum gerektirmez, kullanıcı tanımlı veritabanları da kullanılabilir. Label ayarları bir kurulum dosyasında düzenlenip kaydedilir; ham veri akışları görüntülenir, mesajlar çevrimiçi ve çevrimdışı çözülür.
  • MIL-STD-1553 — Altadt MIL 1553 kartları donanım olarak desteklenir; havacılık ve savunma sektörü için uygundur. Mesajlar alınıp çözülür, sinyaller görselleştirilir ve çözülmüş sinyaller dışa aktarılabilir. Uygulama bir “bus monitor” gibi çalışır; mesaj çözümlemesi ölçüm sırasında çevrimiçi ve veri analizinde çevrimdışı desteklenir.

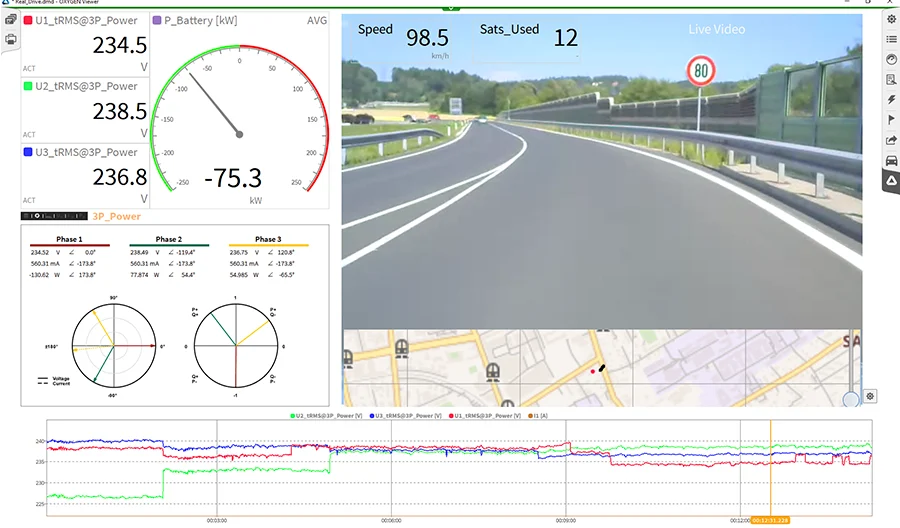

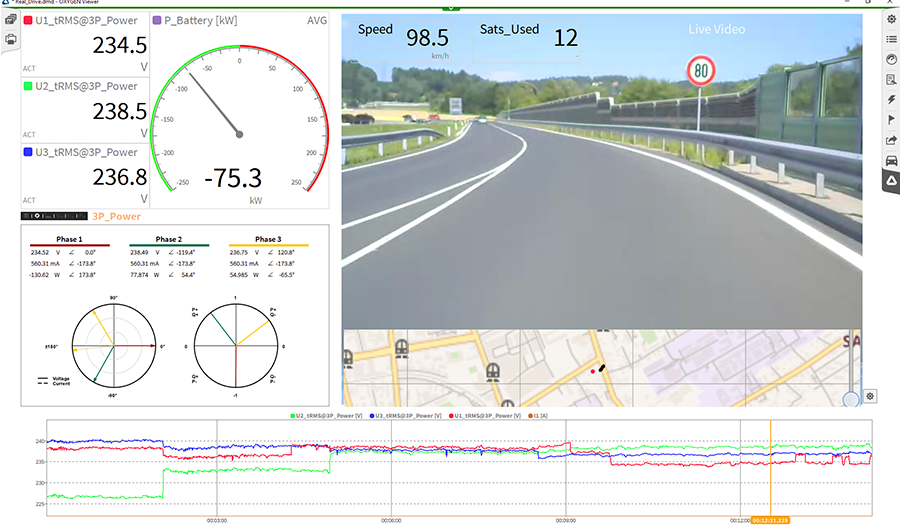

Video — OXYGEN

OXYGEN, ölçüm verisine eşzamanlı video kaydı ekleyerek veri toplama uygulamalarının görüntüyle birlikte değerlendirilmesini sağlar. USB veya GigE kameralar doğrudan bağlanabilir; kayıt yüksek görüntü kalitesiyle, düşük bant genişliği kullanımı ve düşük CPU yükü altında yürütülür.

Birden fazla kamera tek bir kurulum içinde yönetilebilir; harici olarak kaydedilmiş video dosyaları da OXYGEN’e alınarak sensör verisiyle birlikte incelenebilir. Görüntü döndürme seçenekleri ve hassas senkronizasyon sayesinde, test sırasında gözlemlenen fiziksel olay ile kaydedilen sinyal aynı zaman ekseni üzerinde karşılaştırılabilir hale gelir.

  • Video Input (Video girişi) — Windows 10 tarafından desteklenen herhangi bir USB kamera bağlanabilir; kare-kare hassas ve senkron görüntü yakalama için DEWETRON’un Manta GigE kamerası tercih edilebilir. Kayıt sırasında bant genişliği kullanımı azaltılır, CPU yükü düşük tutulur ve birden çok kamera kolaylıkla birlikte yönetilir.
  • Kamera uyumluluğu ve kayıt formatı — USB kameralar ve GigE kamera desteklenir. Kayıtlar, izleme ve düzenleme kolaylığı için *.mkv formatında saklanır.
  • Çoklu kamera ve Ethernet portu — Birden fazla kameranın birden fazla Ethernet portu üzerinden kullanımı desteklenir.
  • Görüntü döndürme — Video görüntüsü 90°, 180° ve 270° döndürülebilir. Bu, esnek kurulum imkânı sağlar.
  • Load External Video (Harici video yükleme) — Yüksek hızlı bir kameradan ya da başka bir cihazdan gelen video verisi OXYGEN’e yüklenerek sensör verisiyle senkronize edilebilir; harici kaynaklı görüntünün ölçüme dahil edilmesi bu yolla basit bir işlem haline gelir.
  • PLAY modunda yükleme ve elle senkronizasyon — Üçüncü taraf bir yazılımla kaydedilmiş video dosyası, analiz sırasında PLAY modunda yüklenir ve ölçüm verisine elle senkronize edilir. Ardından video ile sensör verisi OXYGEN içinde senkron biçimde birlikte analiz edilir.
  • Ölçüm ekranının videoya kaydedilmesi — Bir ölçüm ekranının video dosyası olarak kaydedilmesi de mümkündür.
  • Desteklenen formatlar — *.avi (sıkıştırmasız), *.mkv (VP7 ve h264) ve *.mp4 (h264).

OXYGEN-NET — Dağıtık Ölçüm Ağı — OXYGEN

OXYGEN-NET, DEWETRON’un OXYGEN ölçüm yazılımı için bir yazılım opsiyonudur. Birden fazla DEWE2/DEWE3 veri toplama şasisini Ethernet üzerinden birbirine bağlayarak tek bir bütünleşik sistem hâline getirir; böylece yerel olarak dağıtılmış ve yüksek kanal sayılı kurulumlar oluşturulabilir. Çeşitli senkronizasyon seçenekleri, bağlı tüm şasiler için ortak ve hassas bir zaman tabanı sağlar.

Kurulum ve kontrol, tüm sistemler için ana cihaz üzerinden yapılır. Her ölçüm mutlak zaman senkronizasyonu ile çalışır: PTP (IEEE 1588)/gPTP, GPS, IRIG, PPS ve ayrıca TRION-SYNC-BUS.

  • Uzaktan sistem yapılandırması: Tüm ölçüm düğümleri merkezî bir ana (master) birimden uzaktan yapılandırılabilir; senkron veri toplama da bu birim tarafından yürütülür.
  • Sürekli veri aktarımı: Tüm kanallardan ve ölçüm düğümlerinden gelen veri, ana istemciye sürekli aktarılabilir; sınır yalnızca Ethernet bant genişliğidir.
  • Tek global veri dosyası: Ana birim tüm kanalların verisini toplayıp tek bir senkronize veri dosyasına kaydedebilir. 1 GB/s’ye kadar veri kayıt hızına ulaşılabilir.
  • Yedekli veri depolama: Veri güvenliği için ölçüm düğümleri kayıt sırasında veriyi yerel olarak da saklar; ağ sorunu yaşanırsa ölçüm sonrasında birleştirir, böylece veri kaybı olmaz.

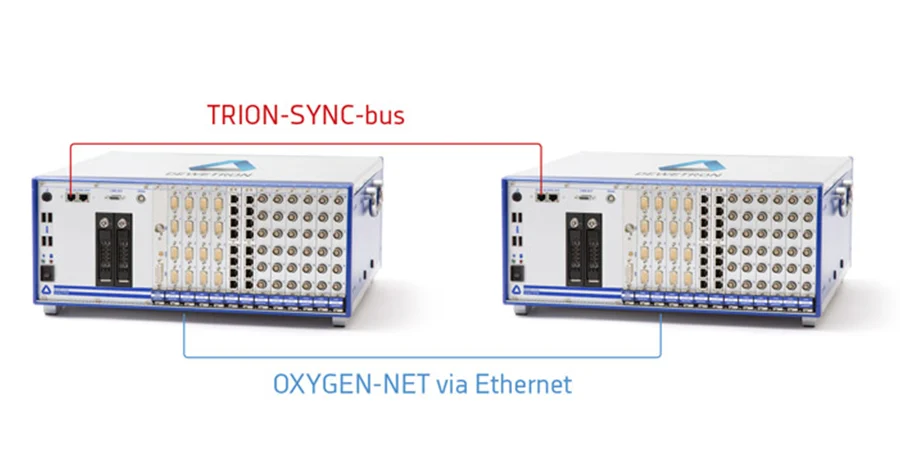

  • Senkronizasyon seçenekleri: Uygulamaya uygun çözüm seçilebilir — TRION-SYNC-BUS, PTP/gPTP ve IRIG veya GPS senkronizasyonu.
  • Yüksek kanal sayılı sistemler: 1000’in üzerinde kanallı sistemler için uygundur; kanal sayısı pratikte sınırsızdır, yalnızca ağ bant genişliğiyle sınırlıdır.
  • Yerel hesaplamalarla dağıtılmış CPU yükü: Hesaplamalar ve sinyal analizi ölçüm düğümlerinde yerel olarak yapılarak CPU ve RAM kullanımı dağıtılır, ana sistemin yükü azalır.
  • Farklı konumlarda TEK sanal ölçüm sistemi: Birden fazla cihaz, hatta farklı konumlardaki cihazlar tek bir sanal ölçüm cihazı olarak toplanır. Güvenilir bir ağ bağlantısı yeterlidir; mevcut tüm düğümler talep edilip ana cihazdan işletilebilir. OXYGEN-NET; birkaç yüz yüksek hızlı giriş kanalı gerektiren yüksek kanal sayılı sistemler, ağa bağlı veri toplama sistemleri ve yedekli veri depolama için de doğru seçimdir.
  • Çoklu ana istemci modu (Multi-Master Mode): Tek bir sistem içinde birden fazla ana istemci desteklenir; ölçüm düğümleri farklı konumlardan yapılandırılabilir ve her ana istemci farklı kayıt koşullarıyla bağımsız kayıt alabilir.
  • Yedekli ana istemci modu (Redundant Master Mode): Ölçüm düğümleri veriyi tek bir ağ veya ikinci bir yedek ağ üzerinden aynı anda birden çok ana istemciye dağıtabilir. Bir ana istemci veya ağ arızalansa da kalan istemciler kaydı sürdürür, veri kaybı olmaz.
  • Uygulama alanları: Rüzgâr tüneli testleri, rüzgâr santrallerinde dağıtık ölçümler, tahrik motoru testleri, karmaşık güç aktarma organlarında güç analizi, sarsıcı (shaker) testleri, yapısal dinamik testler ve sismik testler.

OXYGEN SDK — OXYGEN

OXYGEN SDK, kendi ölçüm uygulamanızı veya OXYGEN eklentinizi geliştirmeye yönelik açık bir platformdur. SDK; çerçeve (framework), kılavuz ve örnekleri içerir, böylece Microsoft Visual Studio C++ araç zinciri ile geliştirmeye hızla başlanabilir. Python tercih eden geliştiriciler için DEWETRON ayrıca OXYGEN SDK Python desteği sunar; bu sayede modern geliştirme akışları ve esnek entegrasyon mümkün olur.

  • Eklenti özellikleri: Sayısal kanallardan veri okuma ve bu kanallara veri yazma, yeni kanal oluşturma, kurulum kaydetme/yükleme ve kullanıcı yapılandırması için config öğeleri tanımlama (sayısal, metin, kanal listesi), tüm kanal listesine salt-okunur erişim, örnek yerleşimi için zaman tabanı ve başlangıç zamanını alma, OXYGEN günlük dosyasına kayıt, özel dışa aktarma (export) eklentileri, video kaynaklarının entegrasyonu ve çevrimdışı kullanım. MS Visual Studio ortamının kolayca kurulması için bir sihirbaz mevcuttur.
  • Eklenti işlevleri: Kolay kullanıcı kurulumu için Kanal Ekle (Add Channel) iletişim kutusuna özel QML arayüzü, veri dışa aktarma ve özel seçenekler için özel QML arayüzü, kullanıcı yapılandırma elemanları, her tür yapılandırma için metin ve sayı girişleri, açılır ve serbest girişli combo box’lar, dosya seçimi için file picker, herhangi bir OXYGEN kanalından veri okuma, yeni OXYGEN kanalları oluşturup bunlara veri yazma.
  • Desteklenen işletim sistemleri: Microsoft Windows, Ubuntu LTS Linux (Focal Fossa) ve Red Hat Enterprise Linux (RHEL). RHEL’in uyumlu ve ücretsiz alternatifleri olarak Rocky Linux, Alma Linux ve Oracle Linux kullanılabilir.
  • OXYGEN SDK için Python desteği: Adanmış Python kütüphanesi eklenti geliştirmeyi hızlandırır ve Python 3.12 – 3.15 ile uyumludur. Kütüphane; Kanal Ekle iletişim kutusunda yeni kanal tiplerinin kaydını, özel özelliklere sahip çıkış kanallarını, Kanal Ekle ve Kanal Detayları sayfalarının QML ile özelleştirilmesini ve özellik adları ile arayüz metinleri için çeviri desteğini kapsar. Azami güvenilirlik için her Python tabanlı ODK eklentisi kendi ayrı sürecinde çalışır; böylece geliştirme sırasında dahi OXYGEN’in kararlılığı korunur. Eklentiler OXYGEN tarafından otomatik başlatılabilir ya da geliştirme, test ve sorun gidermeyi kolaylaştırmak için doğrudan bir hata ayıklayıcı içinde çalıştırılabilir.
  • GitHub’da örnek kodlar ve dokümantasyon: OXYGEN belirli bir işlevi sunmuyorsa bu işlev kullanıcı tarafından geliştirilebilir. SDK; çerçeve, kılavuz ve örnekleri içerdiğinden Microsoft Visual Studio C++ araç zinciri ile hızlı bir başlangıç yapılabilir. Örnek kodlar ve dokümantasyon DEWETRON’un GitHub sayfasından erişilebilir durumdadır.
  • TRION SDK: DEWE3 ve TRION/TRION3 donanım platformları temelinde kendi ölçüm uygulamanızı oluşturmanıza yardımcı olur; TRIONet3 ve NEX[DAQ] kullanımını da destekler. API, bir .dll yükleyebilen ve C tarzı fonksiyon çağırabilen her programlama dilinden kullanılabilir; C, C++, C# ve Python için örnekler sağlanır.

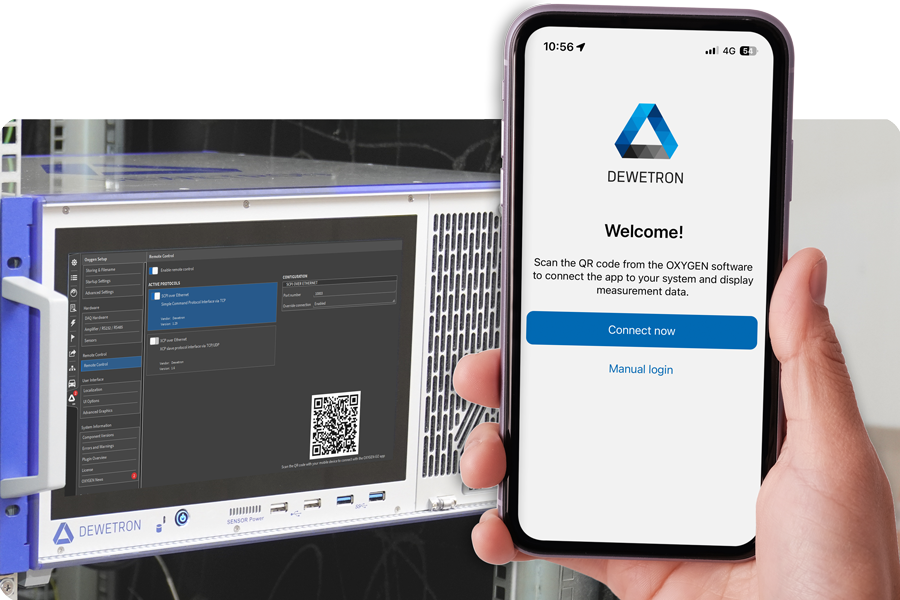

OXYGEN-GO Mobil Uygulaması — OXYGEN

OXYGEN-GO, akıllı telefon veya tableti bir DEWETRON veri toplama sisteminde çalışan OXYGEN yazılımına SCPI üzerinden doğrudan bağlayan mobil uygulamadır. Bağlantı kurulduktan sonra analog donanım kanallarının verileri gerçek zamanlı izlenebilir, kanal ayarları gözden geçirilip değiştirilebilir, veri kaydı uzaktan başlatılabilir, durdurulabilir veya duraklatılabilir.

Uygulama Android ve iOS akıllı telefon ve tabletleriyle uyumludur, tüm DEWETRON ölçüm sistemleriyle çalışır ve App Store ile Google Play üzerinden ücretsiz olarak indirilir.

  • Kullanıcı dostu çalışma: Arayüz sade ve sezgisel olacak şekilde, hem saha hem laboratuvar ölçüm uygulamaları düşünülerek tasarlanmıştır. Böylece bağlı veri toplama cihazları üzerindeki kontrol her an korunur.
  • Kanal görünürlüğü: Tüm analog TRION(3) kanalları ve bu kanalların canlı verileri uygulama üzerinden görüntülenir; donanım kanal ayarları kontrol edilir.
  • Ayar değişikliği: Yükselteç ve giriş moduna özgü seçenekler mobil cihazdan düzenlenebilir.
  • Kayıt kontrolü: Veri kayıtları uygulamadan uzaktan başlatılır, durdurulur veya duraklatılır.
  • Test ve ölçüm mühendisleri için: OXYGEN-GO, ölçüm öncesindeki ve sonrasındaki enstrümantasyon ile sensör kontrollerinde mühendise destek olur. Özellikle DUT (device under test) ile test düzeneğinin kontrolü birbirinden farklı yerlerde bulunduğunda kullanışlıdır.
  • Hızlı ve kolay bağlantı: Haberleşme OXYGEN’in SCPI arayüzü üzerinden yürütülür. Ölçüm sistemi ile mobil cihazın aynı ağa bağlanması yeterlidir; ardından OXYGEN içinde gösterilen QR kod taranarak bağlantı otomatik olarak kurulur.
  • Bağlantı seçenekleri: SCPI tabanlı haberleşme, QR kod ile otomatik bağlantı ve IP adresi ile SCPI portu girilerek manuel bağlantı desteklenir.
  • Uygulamanın edinilmesi: OXYGEN-GO ücretsizdir; App Store ve Google Play üzerinden indirilerek tüm DEWETRON ölçüm sistemleriyle kullanılabilir.

Tüm yazılım özellikleri — A’dan Z’ye

A B C D E F G H I İ M O P R S Ş T U V X Y Z

A

Canlı ölçümden sonra başlayan işin tamamını OXYGEN içinde yürütmek için sunulan son işleme ortamıdır. Yazılım, kayıtlı veriyi analiz etmek üzere herhangi bir PC’ye lisanssız kurulabilir; FFT dahil matematik fonksiyonları, yeni görselleştirmeler, raporlama sayfaları ve dışa aktarma aynı akış içinde yapılır. Farklı veri dosyaları açılıp karşılaştırılabilir, başka DAQ sistemlerinin verileri de yüklenebilir.

  • Lisans gerekmeden herhangi bir PC’ye kurulup son işleme yapılabilir
  • FFT dahil çeşitli matematik ve hesaplama fonksiyonlarıyla sonuçların işlenmesi
  • Sezgisel jestler, zoom ve kaydırma ile veride gezinme; ayarlanabilir oynatma hızı
  • Toplu işleme (batch processing) ile bir veri dosyasındaki değişikliklerin diğerine kopyalanması

OXYGEN’in ARINC-429 desteği, Altadt PMC-429 donanımıyla aviyonik veri yolu mesajlarının çözümlenmesini sağlar. Equipment ID ve Label bilgilerini içeren dahili ARINC veritabanı ek kurulum gerektirmez; ham mesaj kanalları decoder eklenerek çözülür ve kullanıcı tanımlı veritabanlarıyla özelleştirilebilir. Çözümleme hem ölçüm sırasında hem de sonrasında yapılabilir.

  • 4 kanallı ve 16 kanallı seçenekler
  • Veri yolu kanallarının seçilmesi ve ARINC decoder eklenmesi
  • Label ayarlarının düzenlenip setup dosyasına kaydedilmesi
  • Ham veri akışının görüntülenmesi; online ve offline mesaj çözümleme

B

OXYGEN Bird’s Eye eklentisi, ADAS testlerinde test ortamını gerçek zamanlı olarak kuşbakışı gösteren görselleştirme modülüdür. IMU verisine dayanarak tüm nesnelerin konumunu ve hareketini günceller; nesneler için gerçekçi konturlar oluşturularak hassas mesafe hesaplamaları yapılabilir. Test kurulumu ve sürüş pisti sınırları da aynı görünümde gösterilir.

  • Otomatik POI atamasıyla (EURO NCAP uyumlu) karmaşık 2D araç şekilleri tasarlama
  • Nesneler arasında online mesafe hesaplama
  • Test pistlerinin ve kurulumların kuşbakışı görselleştirilmesi
  • Sürüş pisti sınırı olarak KML iz (track) verisi tanımlama

C

OXYGEN, çeşitli TRION(3) modülleri üzerinden CAN veri yolundan veri toplamayı destekler. CAN editörü ile sinyaller eklenip silinebilir ve CAN mesajları düzenlenebilir; *.dbc dosyası olmadan da mesaj çözümlemesi ve kanal kurulumu yapılabilir. Son işleme sırasında izlenebilirliği artırmak için editör içinde doğrudan yorum eklenebilir.

  • TRION(3) modülleriyle CAN üzerinden veri toplama
  • CAN editöründe sinyal ekleme/silme ve CAN mesajlarını düzenleme
  • İzlenebilirlik için editörde doğrudan yorum ekleme
  • *.dbc dosyası olmadan mesaj çözümleme ve CAN kanal kurulumunu düzenleme

Vector CAN adaptörleri ve yazılımıyla yüksek hızlı CAN-FD haberleşmesi sağlanır. 8 MBaud’a kadar veri hızı ve 64 bayta kadar payload desteklenir; sinyaller kolayca değiştirilebilir, CAN(-FD) mesajları hem ölçüm sırasında hem de sonrasında çözümlenebilir. Ölçüm verisinin veri yoluna gönderilmesi için CAN-OUT desteği de bulunur.

  • Vector VN16xx serisi desteği
  • 8 MBaud’a kadar veri hızı, 64 bayta kadar payload
  • Yazılım senkronizasyonu ile gelişmiş zaman damgası doğruluğu
  • Ölçüm verisi göndermek için CAN-OUT desteği

CAN-transmit fonksiyonu, toplanan verinin CAN veri yoluna aktarılmasını sağlar; neredeyse her OXYGEN kanalı çevrimsel olarak CAN üzerinde yayınlanabilir. Aynı veri yolunda eşzamanlı gönderme ve alma mümkündür, her CAN mesajı için iletim aralığı seçilir ve çözümleme için *.dbc dosyası otomatik üretilir.

  • TRION-CAN ve Vector CAN desteği
  • Aynı veri yolu üzerinde eşzamanlı gönderme ve alma
  • Her CAN mesajı için seçilebilir iletim aralığı
  • Kalite veya tepkisellik için ayarlanabilir iletim gecikmesi; otomatik *.dbc üretimi

OXYGEN’deki Cepstrum analizi, ses ve akustik sinyal işleme için gelişmiş araçlar sunar; titreşim analizi ve sismik yankı karakterizasyonu gibi uygulamalar için uygundur. Genlik, güç veya kompleks Cepstrum hesaplanabilir, sinyaller Quefrency alanında görüntülenir ve liftering ile düşük ve yüksek Cepstrum bileşenlerine ayrılabilir.

  • Genlik, güç veya kompleks Cepstrum hesaplama
  • Sinyalin Quefrency alanında görselleştirilmesi
  • Sinyallerin düşük ve yüksek Cepstrum olarak liftering ile ayrılması

CPB analizi, Constant Percentage Bandwidth (sabit yüzde bant genişliği) spektrumu hesaplar. EN61260’a göre oktav, üçte bir oktav veya on ikide bir oktav bant çözünürlüğü seçilir; minimum ve maksimum frekanslar belirlenir ve A-, B-, C- veya D-frekans ağırlıklandırması uygulanır. Sonuç, tanımlanabilir referans değer ve seviyeye sahip genlik ya da desibel spektrumudur.

  • 1/1, 1/3 veya 1/12 oktav bant çözünürlüğü
  • A-, B-, C-, D- akustik ağırlıklandırma
  • Blok bazlı (blockwise) veya toplam (overall) analiz
  • Enerjetik toplam hesabı; verinin Excel’e kolayca kopyalanması

D

Dışa aktarma, kaydedilen ölçüm verisinin başka analiz yazılımlarında işlenmek üzere yaygın dosya formatlarına çevrilmesini sağlar. Belirli kanallar ve zaman aralıkları seçilebilir, ölçüm bitiminde otomatik dışa aktarma etkinleştirilebilir; birden çok *.dmd dosyası art arda toplu (batch) aktarımla işlenebilir.

  • ASCII formatları: *.csv ve *.txt
  • Evrensel formatlar: Excel (*.xlsx), Matlab (*.mat), ASAM *.mdf4, *.atfx
  • Özel formatlar: Universal File Format 58 (*.uff), DIAdem ve Famos (*.dat), DynaWorks (*.nt), HDF5 (*.hdf5), RPCIII (*.rsp), DSPCon (*.datx), netCDF (*.nc), LabVIEW (*.tdms), wave (*.wav)
  • İndirgenmiş verinin istatistik parametreleri (AVG, RMS, MIN, MAX) tümüyle veya seçilerek aktarılabilir

OXYGEN, üçüncü parti yazılımlarda oluşturulmuş dosyaları doğrudan içe aktarır. Harici veriler mevcut OXYGEN ölçüm ortamına eklenir; böylece farklı kaynaklardan gelen veri kümeleri genişletilir ve tümü tek bir yerde birlikte görüntülenip analiz edilebilir. Desteklenen biçimler metin tabanlı CSV ve TXT dosyaları ile DXD ve d7d ölçüm dosyalarıdır.

  • CSV ve TXT
  • DXD ve d7d

E

Yalnızca EtherCAT destekleyen test yatakları için OXYGEN, TRION-EtherCAT donanımı üzerinden ölçüm verisini bu veri yoluna aktarır. Kanallar test yatağına iletilirken mutlak zaman damgaları da gönderilir; böylece veriler sonradan senkronize edilebilir. ESI dosyasının otomatik oluşturulması yapılandırmayı kolaylaştırır.

  • EtherCAT üzerinden en fazla 100 ölçüm kanalı aktarımı
  • 1000 Hz’e kadar güncelleme hızı
  • Tipik I/O gecikmesi: 200 ms
  • Otomatik ESI dosyası üretimi

Ethernet UDP alıcı, harici UDP veri kaynaklarını OXYGEN’e bağlamak için kullanılır. Gelen UDP paketlerini çözerek OXYGEN kanallarına dönüştürür; bu kanallar diğer ölçüm verileriyle birlikte görüntülenebilir ve kaydedilebilir. Paket içeriği basit bir XML çözümleme yapısıyla tanımlanır, zaman damgası çözümlemesi sayesinde zaman senkronizasyonu da yapılabilir.

  • Birden çok alıcı örneği (instance) desteği
  • Paket tanımı için basit XML çözümleme yapısı
  • Zaman damgası çözümlemesiyle zaman senkronizasyonu
  • OXYGEN Ethernet UDP göndericisinin otomatik ürettiği XML dosyasıyla doğrudan uyumlu

Ethernet UDP gönderici, ölçüm verilerini Ethernet UDP üzerinden bir ya da birden çok veri alıcısına iletir. Alıcı tarafta verinin çözülmesi için gereken XML dosyası otomatik olarak üretilir ve OXYGEN’in Ethernet alıcısı tarafından doğrudan içe aktarılabilir. Bu yapı, izleme amacıyla verinin birden fazla istemciye dağıtılmasını verimli hale getirir.

  • Maksimum çıkış hızı: 100 Hz
  • Uçtan uca (end-to-end) veya broadcast gönderim desteklenir
  • OXYGEN Ethernet alıcısı ile doğrudan uyumlu

F

FFT analizi, ölçülen sinyallerin frekans alanında incelenmesini sağlar. Giriş örnek sayısı veya çizgi çözünürlüğü serbestçe seçilebilir (yalnızca 2^N ile sınırlı değildir), pencereleme ve ölçekleme tipleri belirlenebilir. Sonuçlar iki ve üç boyutlu görselleştirme seçenekleriyle değerlendirilir; STFT ile spektrumun zaman içindeki değişimi izlenir.

  • Serbestçe seçilebilen giriş örnek sayısı veya çizgi çözünürlüğü (2^N zorunluluğu yok)
  • Çizgi çözünürlüğünü artırmak için opsiyonel zero-padding
  • Farklı pencereleme (windowing) ve ölçekleme tipleri
  • Frekans alanında eşik ve uyarı göstermek için referans eğrileri

OXYGEN, farklı analiz ihtiyaçları için kolay yapılandırılabilen IIR ve FIR filtreleri sunar. Alçak geçiren, yüksek geçiren, bant geçiren ve bant söndüren filtre tipleri seçilebilir. FIR tarafında filtre gecikmesi otomatik telafi edilir ve çok kademeli (multistage) filtre tasarımı desteklenir.

  • Filtre tipleri: alçak geçiren (lowpass), yüksek geçiren (highpass), bant geçiren (bandpass), bant söndüren (bandstop)
  • IIR karakteristikleri: Bessel, Butterworth veya Chebyshev (Tip I ve II); 2., 4., 6., 8. veya 10. derece
  • IIR: kesim frekansı serbestçe tanımlanabilir; integrasyon ve türev alma işlemleri desteklenir
  • FIR: serbest filtre uzunluğu ve pencere tipi seçimi, verimli alçak geçiren filtreleme için veri desimasyonu

FlexRay desteği, ham FlexRay çerçevelerinin okunmasını ve tek tek sinyallere çözülmesini sağlar. Veri alımı Vector marka adaptörlerle (örn. VN7610) yapılır. Kanallar hem ölçüm sırasında hem de sonrasında seçilip düzenlenebilir; sinyal seçimi için sezgisel bir kanal seçici arayüz kullanılır.

  • Vector FlexRay adaptörleri desteklenir (örn. VN7610)
  • Fibex 2.0 – 4.1.2 standartlarıyla (ASAM MCD-2 NET) uyumlu
  • Çözümleme (decoding) hem online hem offline yapılabilir

Formül işlevi, ölçülen sinyaller ve veriler üzerinde matematiksel hesaplamalar yapılmasını sağlar. Standart aritmetik işlemler ve fonksiyonlar, trigonometrik işlemler ile mantıksal operatörler kullanılabilir. Ayrıca olay sayacı (event count) veya kronometre (stopwatch) gibi ölçüm fonksiyonları ve simülasyon amaçlı sinyal üreteçleri sunulur; listelenenlerin dışında başka işlevler de mevcuttur.

  • Standart aritmetik işlemler ve fonksiyonlar
  • Trigonometrik ve mantıksal işlemler
  • Ölçüm fonksiyonları: olay sayacı, kronometre
  • Simülasyon için sinyal üreteçleri

Frekans takip filtresi, merkez frekansı bir referans devir (hız) sinyaliyle orantılı olarak değişen uyarlanabilir bir bant geçiren filtre olarak düşünülebilir. Test edilen cihazın (DUT) devrine bağlı belirli mertebelere (order) ait sinyal bileşenlerini ayırır. Titreşim analizi ve makine teşhisinde yaygın kullanılır, mertebe analizi için tamamlayıcı bir işlevdir.

  • Giriş sinyali ve merkez frekansı belirleyen referans hız sinyali gerektirir
  • Filtre bant genişliği, tipi (Bessel veya Butterworth) ve derecesi (2., 4., 6., 8., 10.) tanımlanabilir
  • Ayrıştırılan mertebeler referans hızın tam sayı olmayan katları da olabilir
  • Ayrıştırılan her mertebe için bir çıkış kanalı oluşturulur

G

Gerçek zamanlı güç hesabı, Linux sistemlerde hızlı ve güvenilir gerçek zamanlı güç analizi sağlar. Klasik güç gruplarıyla paralel çalışır ve 1 kHz’e kadar UDP çıkışı verir; tipik I/O gecikmesi 2 ms’dir. Güç verisinin izleme, kontrol veya sonraki işleme adımları için anında gerekli olduğu uygulamalara yöneliktir.

  • Gerilim ve akım: RMS, tepeden tepeye, ortalama
  • Aktif güç (P), reaktif güç (Q), görünür güç (S)
  • Güç faktörü (PF)
  • Giriş kanallarının dalga formu verisi

Görselleştirme, ölçülen ve hesaplanan verinin OXYGEN ekranlarında gösterildiği katmandır. Doğru gösterim verinin anlaşılmasını kolaylaştırır; OXYGEN bu amaçla sezgisel ve akıcı kullanıma sahip görselleştirme araçları sunar, ekranlar uygulamaya göre serbestçe düzenlenir.

  • Her amaca yönelik farklı görselleştirme enstrümanları arasından seçim
  • Ekranların uygulamaya göre özelleştirilmesi
  • Genel görünüm için çoklu monitör desteği

Güç analizi, DEWETRON ölçüm cihazını tam donanımlı bir güç analizörüne dönüştüren özelliktir. DEWE3-PA serisinin temel işlevi olan bu opsiyon diğer cihazlarda da kullanılabilir. Hesaplamalar çevrim-çevrim ve boşluksuz yapılır; ham veri görüntülenip saklanabilir, analiz hem ölçüm sırasında (online) hem de ölçüm sonrasında (offline) yürütülebilir.

  • 1-9 fazlı sistemler (1P2W, 2V2A, 3P3W, 3P4W, 2x 3P3W vb.) ve mantıksal güç grupları
  • Otomatik temel frekans algılama, yedek senkron kaynağı ve sabit çıkış oranları
  • Temel opsiyon: gerilim/akım RMS-AVG-P2P, aktif/reaktif/görünür güç, güç faktörü, enerji, simetrik bileşenler
  • Gelişmiş/uzman opsiyonlar: harmonikler (IEC 61000-4-7), gerilim dalgalanması (IEC 61000-4-15), flicker (IEC 61400-21), FGW TR3, verim analizi ve d/Q analizi

H

Harici video yükleme, üçüncü parti bir yazılımla veya yüksek hızlı kamerayla kaydedilmiş video dosyalarının OXYGEN’de sensör verisiyle birlikte değerlendirilmesini sağlar. Video analiz aşamasında yüklenir, ölçüm verisine göre hizalanır ve iki veri kaynağı senkron olarak incelenir; böylece olayların görüntü karşılığı sinyal verisiyle eşleştirilebilir.

  • Video dosyası analiz sırasında PLAY modunda yüklenir
  • Videonun ölçüm verisine göre elle senkronizasyonu
  • Ölçüm ekranı da bir video dosyasına kaydedilebilir
  • Desteklenen formatlar: *.avi (sıkıştırmasız), *.mkv (VP7 ve h264), *.mp4 (h264)

I

OXYGEN, GeneSys ADMA ve OxTS RT serisi ataletsel ölçüm birimlerini (IMU) destekler; araç konumu yüksek hassasiyetle ölçülür ve ADAS testlerinde diğer ölçüm kanallarıyla eşzamanlı kaydedilir. Konum ve yardımcı veriler Ethernet (UDP) üzerinden alınır, önceden tanımlı paket çözümleme kalıplarıyla OXYGEN kanallarına dönüştürülür.

  • GeneSys ADMA ve OxTS RT serisi ile uyumlu
  • Konum ve yardımcı verilerin Ethernet (UDP) üzerinden eşzamanlı toplanması
  • Aynı anda 1–6 akış desteği
  • Önceden tanımlı paket çözümleme kalıpları

İ

OXYGEN, ölçüm verileri üzerinde çeşitli istatistiksel analizler sunar. Min, Max, RMS, ACRMS, Avg ve Peak gibi çok sayıda istatistiksel büyüklük; blok bazlı analiz, hareketli ortalama, genel değer veya tetiklemeli istatistik olarak hesaplanabilir. Histogram ve percentile analizleriyle sinyalin dağılımı ve eşik aşım oranları da değerlendirilir.

  • Min, Max, RMS, ACRMS, Avg, Peak gibi geniş büyüklük seti
  • Blok bazlı, hareketli ortalama, genel değer veya tetiklemeli hesaplama tipleri
  • Zaman alanı sinyallerinin olasılık dağılımı için histogram
  • Ölçüm süresinin [%] olarak eşik aşımını veren percentile analizi; FFT’de tepe ve ilgili frekansı bulan Array Statistics

M

OXYGEN’in matematik fonksiyonları, ölçülen ham veriyi anlamlı sonuçlara dönüştüren hesaplama katmanıdır. Formüllerle aritmetik, trigonometrik ve mantıksal işlemler yapılır; frekans analizi FFT, CPB ve gelişmiş filtrelerle yürütülür; döner makineler Order analizi ile incelenir. Modal test, ses seviyesi, kepstral analiz, süpürmeli sinüs analizi ve Rosette hesaplamaları özel uygulamalar için kullanılabilir.

  • Temel işleme: Formül, istatistik, FFT, CPB, IIR & FIR filtreler
  • Frekans takip filtresi ve zaman referans eğrileri
  • Gelişmiş işleme: Order analizi, modal test, ses seviyesi, SRS
  • Ek analizler: kepstral analiz, süpürmeli sinüs analizi, Rosette

OXYGEN, Altadt MIL-STD-1553 kartlarını donanım düzeyinde destekler; havacılık ve savunma sektöründeki test uygulamalarında mesajlar alınır, çözümlenir ve sinyaller görselleştirilir. Uygulama bir bus monitor mantığıyla çalışır. Mesaj çözümleme hem ölçüm sırasında çevrimiçi hem de veri analizi aşamasında çevrimdışı yapılabilir.

  • Altadt MIL-STD-1553 kartları için donanım desteği
  • Mesajları alma, çözme ve sinyalleri görselleştirme
  • Çözümlenmiş sinyallerin dışa aktarımı
  • Çevrimiçi (ölçüm sırasında) ve çevrimdışı (analizde) çözümleme

Modal Test seçeneği, mekanik bir yapının frekans karakteristiğini inceleyerek rezonansları ve sönümlemeyi belirlemek için kullanılır. Test nesnesi (DUT) modal çekiçle uyarılır; hareketli çekiç ve sensör düzenleriyle SISO ve SIMO ölçümleri yapılabilir. Karmaşık transfer fonksiyonları, vuruş koherensi ve mod gösterge fonksiyonları hesaplanır, sonuçlar etkileşimli olarak görselleştirilir.

  • Modal geometri oluşturma / içe aktarma / dışa aktarma
  • Mod şekli animasyonu ve video dışa aktarımı
  • SDOF Circle Fit ile doğal frekans ve kayıp faktörü kestirimi
  • *.uff ve diğer formatlara dışa aktarım

Modbus TCP istemcisi, MODBUS TCP üzerindeki cihazlardan veri okur ve bu veriyi OXYGEN içinde saklar. Test edilen cihazın (DUT) dahili durum bilgileri ölçülen değerlerle karşılaştırılabilir; böylece OXYGEN MODBUS tarafı için güçlü bir izleme aracına dönüşür. Solar invertörler, güç dönüştürücüler ve enerji izleme sistemleri tipik kullanım alanlarıdır.

Modbus TCP sunucusu, DEWETRON sistemini bir Modbus TCP sunucusuna dönüştürür: ölçüm verileri saklanır ve bağlı Modbus istemcilerinin (master) okuma veya yazma isteklerine yanıt verilir. Böylece sistem mevcut otomasyon ve kontrol altyapılarına basit ve güvenilir biçimde entegre edilir.

  • 100 Hz’e kadar sorgulama (polling) hızı
  • Aktarılacak kanalların tek tek seçilmesi
  • Tercih edilen istatistik modunun seçimi
  • Yapılandırmanın XML olarak kaydı ve OXYGEN Modbus TCP istemcisine doğrudan aktarımı

O

OPC UA istemcisi, harici veri kaynaklarına bağlanarak proses verilerini doğrudan OXYGEN içine alır; veriler görselleştirilebilir, kaydedilebilir ve analiz edilebilir. Yayınlama aralığı bağlı sunucuya göre yapılandırılır, zaman kaynağı olarak istemcinin kendi saati veya sunucunun bildirdiği zaman seçilebilir. Gerektiğinde güvenlik sertifikaları ve kimlik doğrulama kullanılır; kanal özellikleri incelenebilir.

Entegre OPC UA sunucusu, seçilen ölçüm kanallarını istemci isteği beklemeden etkin biçimde yayımlar; bu sayede veri alışverişi hızlı ve verimli olur. Güncelleme hızı 50 ile 1000 ms arasında yapılandırılabilir, istatistik modu seçilebilir. Otomasyon, izleme ve sistem entegrasyonu görevleri için uygundur.

  • Güncelleme hızı: 50 – 1000 ms
  • İstatistik modu: son değer, minimum, maksimum, ortalama veya RMS
  • Seçili kanalların istemci isteği beklenmeden yayımlanması

Order Analizi modülü, OXYGEN’i döner makinelerin gürültü ve titreşim davranışını inceleyen kapsamlı bir araca dönüştürür; devir sayısına bağlı frekans ve mertebe (order) spektrumları üretir. Frekans ve mertebe alanı eşzamanlı analiz edilir, akıllı yeniden örnekleme algoritması doğru ve hızlı sonuç verir. Çıkarılan mertebeler kaydedici veya XY enstrümanında kullanılabilir.

  • Seçilebilir devir aralığı: 60 – 100.000 rpm
  • Mertebe çözünürlüğü 0,01 – 1; %90’a kadar örtüşme (overlap)
  • Eşzamanlı frekans ve mertebe alanı analizi
  • Sonuçların yoğunluk (intensity) diyagramlarında görselleştirilmesi

OXYGEN Viewer, yeni veri kaydedilirken daha önce kaydedilmiş bir ölçümün incelenmesini sağlayan görüntüleme kipidir. Aktif bir OXYGEN oturumunun yanında birden çok Viewer örneği ayrı pencerelerde açılabilir; böylece inceleme, raporlama, analiz ve çevrimdışı matematik işlemleri ölçüm devam ederken yürütülebilir.

  • Başka bir OXYGEN oturumuna paralel olarak ayrı pencerelerde kullanım
  • Aktif kayıt sırasında da Viewer kipine erişim
  • Viewer kipinde tam son işleme (post-processing) özellikleri

OXYGEN-GO, akıllı telefon veya tabletin SCPI üzerinden DEWETRON veri toplama sistemindeki OXYGEN’e doğrudan bağlanmasını sağlayan mobil uygulamadır. Analog donanım kanallarının canlı verisi görüntülenir, kanal ayarları incelenip değiştirilir, kayıt uzaktan başlatılır, durdurulur veya duraklatılır. Android ve iOS cihazlarla ve tüm DEWETRON ölçüm sistemleriyle uyumludur.

  • Tüm analog TRION(3) kanalları ve canlı verileri, donanım kanal ayarlarının kontrolü
  • Yükselteç ve giriş moduna özel seçeneklerin ayarlanması
  • SCPI tabanlı iletişim; OXYGEN’deki QR kodun okutulmasıyla otomatik bağlantı
  • IP adresi ve SCPI portu ile elle bağlantı

OXYGEN-NET, birden çok DEWETRON veri toplama sistemini tek bir sanal ölçüm cihazı hâlinde birleştiren yazılım opsiyonudur. DEWE2/3 şasileri Ethernet üzerinden bağlanır; kurulum ve kontrol ana cihazdan yapılır. Yerel olarak dağıtılmış, farklı konumlardaki ve yüksek kanal sayılı ölçüm düzenekleri için tasarlanmıştır.

  • Mutlak zaman senkronizasyonu: PTP (IEEE 1588)/gPTP, GPS, IRIG, PPS ve TRION-SYNC-BUS
  • Tüm kanallar tek senkron veri dosyasında; 1 GB/s’ye varan veri saklama hızı
  • 1000’in üzerinde kanallı sistemler; kanal sayısı pratikte ağ bant genişliğiyle sınırlı
  • Multi-Master ve yedekli master kipi; ağ sorununda düğümlerde yerel kayıt ve ölçüm sonrası birleştirme

P

PAK Live eklentisi, OXYGEN’den Müller-BBM Vibroakustiksysteme’in PAK ekosistemine canlı veri akışı sağlayan bir OXYGEN eklentisidir. Ölçüm verisi doğrudan akıtılarak DEWETRON cihazı PAK Live Hub’a entegre edilir; böylece bağlı sistemler arasında ölçüm sonuçları anlık olarak değerlendirilebilir. Eklenti, OXYGEN tarafındaki ölçüm kanallarının PAK tarafında canlı kullanılmasına yöneliktir.

OXYGEN SDK için Python desteği, özel eklentilerin C++ yerine Python ile geliştirilmesini sağlayan özel kütüphanedir. Python 3.12 – 3.15 sürümleriyle uyumludur. Python tabanlı her ODK eklentisi kendi ayrı sürecinde çalışır; bu sayede geliştirme sırasında bile OXYGEN’in kararlılığı korunur. Eklentiler OXYGEN tarafından otomatik başlatılabilir veya hata ayıklayıcıda doğrudan çalıştırılabilir.

  • Add Channel iletişim kutusuna yeni kanal tiplerinin kaydedilmesi
  • Özel özelliklere sahip çıkış kanalları
  • Add Channel ve Channel Details sayfalarının QML ile özelleştirilmesi
  • Özellik adları ve arayüz metinleri için çeviri desteği

R

OXYGEN, ölçüm verilerinin toplanmasından son işleme ve raporlanmasına kadar tüm iş akışını tek yazılımda toplar. Rapor sayfaları ölçüm ekranlarından ayrı olarak oluşturulur; mevcut bir ölçüm ekranı tek tıkla çoğaltılabilir veya yeni sayfa açılabilir. Tüm enstrüman ve görselleştirmeler rapor sayfalarında da kullanılabilir, çıktı doğrudan yazıcıya veya PDF’e verilir.

  • Baskıya uygun, ayrı raporlama sayfaları
  • Ölçüm ekranını tek tıkla çoğaltma veya yeni sayfa ekleme
  • Her sayfada ayrı zaman imleci ile farklı zaman dilimlerini tek raporda sunma
  • Doğrudan yazdırma veya PDF olarak kaydetme

Resolver eklentisi, dönen sistemlerin mekanik açısını ve devir hızını gerçek zamanlı olarak veya son işleme sırasında otomatik belirler. Modüle edilmiş girişler (yazılım tabanlı zarf algılama) ile demodüle edilmiş girişler (donanım tabanlı zarf algılama) desteklenir. Ek yapılandırma seçenekleri arasında ayarlanabilir çıkış örnekleme hızı ve kutup çifti sayısının serbest tanımlanması yer alır.

  • Modüle giriş: yazılım tabanlı zarf algılama
  • Demodüle giriş: donanım tabanlı zarf algılama
  • Ayarlanabilir çıkış örnekleme hızı
  • Özelleştirilebilir kutup çifti ayarı

Rozet (rosette), gerinimi farklı yönlerde analiz etmek için birbirine yakın konumda ve belirli açılarla yerleştirilen iki veya daha fazla gerinim ölçerden oluşur. Tek bir gerinim ölçer yalnızca tek yönde ölçüm yapabildiğinden, birden fazla ölçümün birlikte değerlendirilmesi yüzeydeki gerinimin daha doğru belirlenmesini sağlar. OXYGEN bu hesabı otomatik yapar.

  • 45°, 60° veya 90° rozetler desteklenir
  • Serbestçe seçilebilir referans açısı
  • Geniş kapsamlı gerinim ve gerilme parametreleri otomatik hesaplanır

S

OXYGEN’in SCPI arayüzü veri aktarımı ve uzaktan kontrol için kullanılır. Ölçüm sırasında tekil değer okunabileceği gibi tamponlanmış veri blokları da çekilebilir; farklı aktarım formatları verimli aktarım ve kod çözme imkânı verir. Desteklenen veri aktarım hızı 10 kS/s’ye kadardır, böylece SCPI konuşan üst sistemler OXYGEN’den veri alabilir.

  • Tekil değer veya tamponlanmış veri çekme
  • 10 kS/s’ye kadar veri aktarım hızı
  • Verimli aktarım ve kod çözme için farklı aktarım formatları

Kesin ve eş zamanlı veri kritik olduğundan OXYGEN, başka ölçüm cihazlarıyla senkron veri toplamak için geniş bir senkronizasyon sinyali yelpazesini destekler. Hem mutlak zaman hem de göreli zaman senkronizasyonu mümkündür; böylece farklı sistemlerden gelen kayıtlar ortak bir zaman ekseninde değerlendirilebilir.

  • Mutlak zaman senkronizasyonu: PTP (IEEE 1588), gPTP (IEEE 802.1 AS), GPS ve IRIG
  • Göreli zaman senkronizasyonu: PPS ve TRION-SYNC-BUS
  • İşletim sistemi saatinin opsiyonel senkronizasyonu

OXYGEN, bağlı sensöre göre giriş kanallarının doğru yapılandırılmasını basitleştirmek ve hızlandırmak için farklı çözümler sunar: sensöre özgü kanal ayarlarının saklandığı bir sensör veritabanı ve TEDS verisinin okunmasıyla kanalın otomatik yapılandırılması. TEDS desteği donanıma bağlıdır. Dahili TEDS editörü ile veriler düzenlenip kalibrasyon sonrası bilgiler güncellenebilir.

  • Sensöre özgü kanal ayarlarını saklayan ve uygulayan sensör veritabanı
  • TEDS okuma ve otomatik kanal yapılandırma (donanıma bağlı)
  • IEEE 1451.4 Class 1 ve 2 desteği
  • TEDS verisini yapılandırmak ve kalibrasyon sonrası güncellemek için TEDS editörü

Ses Seviyesi eklentisi; zamana bağlı ses basınç seviyelerini, enerji eşdeğeri seviyeleri ve özelleştirilebilir istatistiksel ses seviyelerini gerçek zamanlı hesaplar. Makine akustiği, binalarda ses dağılımı ve uzun süreli gürültü izleme uygulamalarında DEWETRON cihazı bu analizin ölçüm aracı olur. Kaydedilen ses, ses çalma özelliğiyle dinlenebilir.

  • A-, B-, C-, D- ve Z- frekans ağırlıklandırma (DIN EN 61672-1)
  • Fast, slow ve impulse zaman ağırlıklandırma (IEC 651)
  • Hava (20 µPa) ve su (1 µPa) için referans seviyeleri
  • Genel ve aralıklı kayıt; sessize alma, ses düzeyi, balans ve seviye göstergeli ses çalma

Süpürülen sinüs analizi modülü, shaker testleri gibi yapısal analiz uygulamalarında test edilen cihazın Bode diyagramını oluşturmak için kullanılır. Senkronizasyon kaynağıyla taranan frekans boyunca genlik ve faz bilgisi hesaplanır, sonuçlar spektrum analizöründe Bode diyagramı olarak görselleştirilir.

  • 1 Hz – 20 kHz arasında senkronizasyon
  • Toplam ve temel bileşen genliği ile fazının hesaplanması
  • Senkronizasyon kaynağı başına birden çok giriş kanalı desteği
  • Genlik ve faz verisinin spektrum analizöründe Bode diyagramı olarak gösterimi

Ş

Şok tepki spektrumu (SRS), farklı doğal frekanslara sahip tek serbestlik dereceli (SDOF) osilatörlerin bir şok olayına verdiği tepkiyi gösterir; her osilatörün maksimum tepkisi (tipik olarak ivme) doğal frekansına karşı çizilir. OXYGEN’de çevrimdışı hesaplama yöntemi olarak sunulur ve yapıların veya bileşenlerin şok yükü altındaki davranışının değerlendirilmesinde kullanılır.

  • İvme, hız ve yer değiştirme çıkışı
  • Mutlak maksimum, minimum veya maksimum spektrum seçimi
  • Tek tek frekanslar için SDOF ivme-zaman tepkisinin çıkarılması
  • Hesaplama zaman aralığının göreli zamanla veya bağlı imleç seçimiyle belirlenmesi

T

Tape-Sensor eklentisi, dönme analizini hem canlı ölçümde hem de kayıt sonrası çalışmada genişletir. Bant sensörü sinyalinden hız, açı, tur başına darbe sayısı ve boşluk (gap) genişliği gibi temel mekanik parametreleri hesaplar. Gelişmiş ayarlar sonuçların ince ayarına imkân verir.

  • Hesaplanan parametreler: hız, açı, tur başına darbe sayısı, boşluk genişliği
  • Canlı ölçümde ve offline analizde kullanım
  • Sinyal yumuşatma ve ayarlanabilir çıkış örnekleme hızı

Standart test yatağı protokolleri, OXYGEN’in ölçüm verisini yaygın kullanılan arayüzler üzerinden test yatağı ve otomasyon sistemlerine aktardığı protokol grubudur. Bu başlık altında SCPI arayüzü, XCP-out, EtherCAT ve CAN-out çözümleri yer alır; her biri farklı aktarım hızı, gecikme ve entegrasyon gereksinimine sahip altyapılara uyum sağlar.

  • SCPI: tekil veya tamponlanmış veri çekme, 10 kS/s’e kadar aktarım
  • XCP over Ethernet: ASAM standardı, otomatik A2L üretimi, DAQ listesiyle 2 MS/s’e kadar
  • EtherCAT: 100 ölçüm kanalına kadar, 1000 Hz’e kadar güncelleme hızı
  • CAN-out: kanalların CAN veri yolunda döngüsel yayını, otomatik *.dbc üretimi

Tetikleyici ve olay sistemi; olaylar sırasında veri kaydı almayı, işaretleyici (marker) oluşturmayı, dijital çıkış ayarlamayı veya anlık görüntü (snapshot) yakalamayı yönetir. Farklı tetikleme koşulları ve eylemlerle birden çok olay tanımlanabilir, böylece ölçüm yalnızca ilgili anlarda kaydedilir ve olaylar veri içinde işaretlenir.

  • Tetikleme koşulları: sinyal seviyesi (pozitif/negatif kenar, pencere) ve rearm seviyesi, klavye veya zaman
  • Eylemler: kayıt başlat/durdur, dijital çıkışlı alarm, metinli işaretleyici, veri anlık görüntüsü
  • Belirlenen sürede ölçümü durdurarak sabit uzunlukta veri dosyası oluşturma
  • Continuous ve Trigger modlarında kullanılabilir

U

Uzaktan erişim, DEWETRON veri toplama sistemlerinin Windows veya Linux tabanlı olmasından yararlanır. Sistem ağ üzerinden ya da VPN ile erişilebilir durumdaysa, standart uzak erişim araçlarıyla cihaza bağlanılabilir ve yapılandırma yapılabilir. Böylece ölçüm sistemine fiziksel olarak gitmeden işletim sistemi düzeyinde erişim ve ayar değişikliği mümkün olur.

SCPI arayüzü, OXYGEN’in veri aktarımı ve uzaktan kontrol için sunduğu standart arayüzdür. Uzaktan kontrol tarafında veri toplama ve kayıt yönetilebilir, kanal listesine tam erişimle ayarlar okunup yapılandırılabilir, tetikleyiciler kontrol edilebilir ve ölçüm ekranlarına erişilebilir. Test düzeneği otomasyonu bu arayüz üzerinden kurulur.

  • Veri toplama ve kayıt kontrolü ile tetikleyici kontrolü
  • Tam kanal listesi erişimi: kanal ayarlarının okunması ve yapılandırılması
  • Başlık (header) bilgilerinin düzenlenmesi ve ekran görüntüsü alma
  • Ölçüm ekranı erişimi, kanal-enstrüman atamalarının ve enstrüman özelliklerinin düzenlenmesi

V

Data Stream, ölçüm verisinin kullanıcının kendi uygulamasında işlenmesi için tasarlanmış çıkış arayüzüdür. Ham veriler ile güç veya istatistik gibi hesaplanmış kanallar TCP/IP üzerinden yüksek hızda bir ya da birden çok uygulamaya aktarılır. Akışlar SCPI arayüzünden yapılandırılabilir; veri toplama, kayıt ve *.dmd dosyası üzerinde son işlem sırasında da kullanılabilir.

  • TCP/IP üzerinden tam örnekleme hızında (full sample rate) aktarım
  • Kanalları ayrı ayrı yapılandırılabilen çoklu akış desteği
  • Sürekli ve tetiklemeli (triggered) akış modları
  • C ve Python dillerinde hazır örnek akış çözücüleri

OXYGEN, ölçüm verilerini standartlaştırılmış protokollerle dışarı verir ve DEWETRON sistemini mevcut otomasyon, kontrol ve izleme altyapılarına bağlar. Ethernet UDP gönderici, MODBUS TCP sunucusu ve OPC UA sunucusu üzerinden seçilen kanallar bir veya birden çok alıcıya iletilir; yapılandırma XML dosyası olarak kaydedilip OXYGEN’in ilgili istemcisine doğrudan aktarılabilir.

  • Ethernet UDP gönderici: en fazla 100 Hz çıkış hızı, uçtan uca veya broadcast, otomatik XML üretimi
  • MODBUS TCP sunucusu: 100 Hz’e kadar sorgulama hızı, aktarılacak kanal seçimi ve istatistik modu
  • OPC UA sunucusu: 50–1000 ms yapılandırılabilir güncelleme hızı; son değer, minimum, maksimum, ortalama veya RMS

Standart protokollerin yanı sıra OXYGEN, tescilli çıkış arayüzleriyle ölçüm verisini doğrudan kullanıcının kendi uygulamasına veya belirli bir ekosisteme aktarır. Data Stream özelliği ham ve hesaplanmış verileri TCP/IP üzerinden yüksek hızda iletirken, PAK Live eklentisi Müller-BBM Vibroakustiksysteme’in PAK ekosistemine canlı veri akışı sağlar.

  • Data Stream: TCP/IP üzerinden tam örnekleme hızında aktarım, çoklu akış, C ve Python örnek çözücüler
  • PAK Live Plugin: DEWETRON cihazından PAK Live Hub’a canlı ölçüm verisi akışı

OXYGEN ölçümleri *.dmd veri dosyalarında saklanır ve bu dosyalar üzerinde çok yönlü gezinme imkânı sunulur. Birden fazla *.dmd dosyası aynı anda açılabilir, veriler yeni bir *.dmd dosyasında saklanıp birleştirilebilir ve bir dosyada yapılan değişiklikler diğer dosyalara otomatik olarak uygulanabilir.

  • Birden fazla *.dmd dosyasını açma
  • Verileri yeni bir *.dmd dosyasında saklama ve birleştirme
  • Toplu dışa aktarma ile birçok *.dmd dosyasından art arda veri çıkarma
  • Ölçüm ekranı düzenlemeleri ile kanal listesindeki offline değişikliklerin (formüller, güç grupları, CAN kanalları vb.) diğer dosyalara otomatik aktarılması

OXYGEN, standartlaştırılmış veri giriş protokolleriyle harici cihaz ve sistemlerden gelen verileri kendi kanal listesine alır. İçe alınan bu veriler ölçüm verileriyle birlikte görüntülenebilir, kaydedilebilir ve analiz edilebilir. Bu sayede test edilen cihazın (DUT) iç durumları ile ölçülen değerler aynı ortamda karşılaştırılabilir.

  • Ethernet UDP alıcı: UDP paketlerini XML tanım yapısıyla OXYGEN kanallarına çözer
  • MODBUS TCP istemci: solar invertör, güç dönüştürücü veya enerji izleme uygulamaları için veri okuma ve saklama
  • OPC UA istemci: yayınlama aralığı, zaman kaynağı seçimi (istemci ya da sunucu zamanı), güvenlik sertifikası ve kimlik doğrulama

OXYGEN, toplanan tüm verileri tek bir kayıt tuşuyla tek dosyada saklar; uygun donanımla 1 GB/s’ye varan veri hızlarına ulaşılır ve hiçbir veri kaybedilmez. DejaView özelliği ise kayıt sürerken alınmış veriyi geriye dönüp incelemeye olanak tanır, böylece ölçüm durdurulmadan kontrol yapılabilir.

  • Tüm aktif kanallar için seçilebilir zaman aralığıyla otomatik istatistik kaydı (AVG, RMS, MIN, MAX)
  • Zamana, dosya boyutuna, olaylara veya mutlak zamana göre dosya bölme
  • Kanal bazında örnekleme hızı seçimi
  • Dalga formu ve istatistik kaydı için kanala özel seçenekler

Veri toplama OXYGEN’in temel işlevidir; analog, dijital, enkoder, CAN, Ethernet, video ve GPS gibi farklı kaynaklardan gelen verileri sürekli ve eşzamanlı olarak toplar. Tüm kanallar aynı zaman ekseninde alındığından farklı ölçüm türleri tek bir ortamda birlikte görüntülenip değerlendirilebilir.

  • TRION3 ile 10 MS/s’e kadar analog veri
  • Dijital sensör verisi; enkoderlerde otomatik açı ve devir (RPM) hesabı
  • *.dbc veya *.arxml ile CAN(-FD) çözümleme; J1939 ve OBD2 dahil, Vector VN serisi uyumlu
  • USB veya GigE kameradan video; TRION, GeneSys ADMA ya da OxTS RT serisi ile hassas GPS verisi

OXYGEN, ölçüm verisinin yanında video kaydı almayı sağlar. Windows 10 tarafından desteklenen herhangi bir USB kamera bağlanabilir ya da kare kare senkron yakalama için DEWETRON’un Manta GigE kamerası kullanılabilir. Bant genişliği kullanımı ve CPU yükü düşük tutulur, birden fazla kamera birlikte yönetilebilir.

  • USB ve GigE kamera uyumluluğu
  • Videoların *.mkv formatında kaydedilmesi
  • Birden çok Ethernet portu üzerinden çoklu kamera desteği
  • Görüntüyü 90°, 180° veya 270° döndürme

X

XCP-out, CAN-out’un hızının yetmediği otomotiv test yatağı uygulamaları için Ethernet üzerinden XCP aktarımı sunar. Bu seçenekle OXYGEN yazılımı XCP-slave olarak çalışır ve ölçüm verisini test yatağına servis eder; ölçüm kontrolü ve yazılımsal senkronizasyon da desteklenir.

  • ASAM standardı ve otomatik A2L dosyası üretimi
  • Canlı veri aktarımı için polling ve DAQ listesi desteği (2 MS/s’e kadar)
  • Ölçüm kontrolü ve yazılım senkronizasyonu
  • Vector CANape ve ETAS INCA ile uyumluluk

Y

OXYGEN SDK, kendi ölçüm uygulamanızı veya OXYGEN eklentinizi geliştirmenize imkân veren açık bir platformdur. Paket; çatı (framework), kılavuz ve örnekleri içerir ve Microsoft Visual Studio C++ araç zinciriyle hızlı başlangıç sağlar. Python tercih edenler için ayrı bir kütüphane vardır. Donanım tarafında TRION SDK, DEWE3 ve TRION/TRION3 platformları için sunulur.

  • Kanal oluşturma, kanallardan veri okuma/yazma, özel dışa aktarma eklentileri, video kaynağı entegrasyonu ve çevrimdışı kullanım
  • Add Channel ve dışa aktarma diyalogları için özel QML arayüzleri
  • Python desteği: Python 3.12 – 3.15; her ODK eklentisi kendi ayrı sürecinde çalışır
  • İşletim sistemleri: Microsoft Windows, Ubuntu LTS Linux (Focal Fossa), Red Hat Enterprise Linux (RHEL)

Z

Zaman Referans Eğrisi modülü, zaman alanında referans eğrileri oluşturur. Referans verisi elle girilebilir, Excel gibi bir tablodan kopyalanabilir veya önceki bir kayıttan içe aktarılabilir. Eğrinin başlatılması için farklı tetikleme seçenekleri bulunur; görsel referansın yanı sıra OXYGEN matematik formülleriyle kullanıcı tanımlı işlemler kurulabilir.

  • Tek referans eğrisi ya da üst & alt limit olarak iki eğri
  • Tablo üzerinden elle oluşturma veya kaydedilmiş *.dmd dosyasından yükleme
  • Referans verisini 500 s öncesine kadar önceden çizdirme
  • Eğri bittiğinde veriyi döngüye alma, son değeri tekrarlama veya NaN çıkışı; başlatma ölçüm, kayıt ya da tetikleme ile

İndirmeler ve dokümanlar

Kurulum ve doküman bağlantıları üreticinin (DEWETRON) indirme merkezine gider; bazı dosyalar için ücretsiz üyelik istenebilir.

Hangi lisans size uygun?

OXYGEN’in kayıt dışındaki bazı yetenekleri (güç analizi seçenekleri, order analizi, modal test, ses seviyesi, OXYGEN-NET, SDK gibi) ayrı lisans ister. Ölçüm senaryonuzu paylaşın; ihtiyacınız olan ve olmayan seçenekleri birlikte netleştirelim.

  • Ölçülecek kanal sayısı ve sinyal tipleri
  • Gerçek zamanlı mı, son işleme ağırlıklı mı çalışacaksınız?
  • Test yatağı / otomasyon entegrasyonu gerekiyor mu?
  • Windows mu, Linux mu kullanacaksınız?

Marmatek ile iletişime geçin — DEWETRON Türkiye yetkili distribütörü.

Genel Özellikler
Ürün Ailesi

Marka

İlgili ürünler

Toggle Sliding Bar Area
Bu internet sitesinde sizlere daha iyi hizmet sunulabilmesi için çerezler kullanılmaktadır. Detaylı bilgi için Gizlilik ve Çerez Politikası adresimizi ziyaret edebilirsiniz.
Tamam
Go to Top
