DEWE3-A12 Hepsi Bir Arada Veri Toplama Sistemi

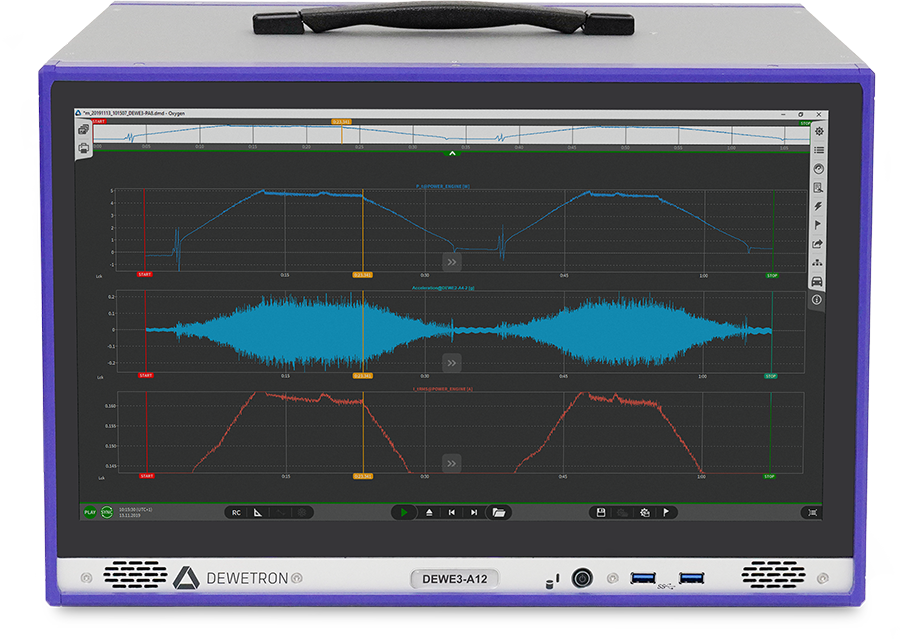

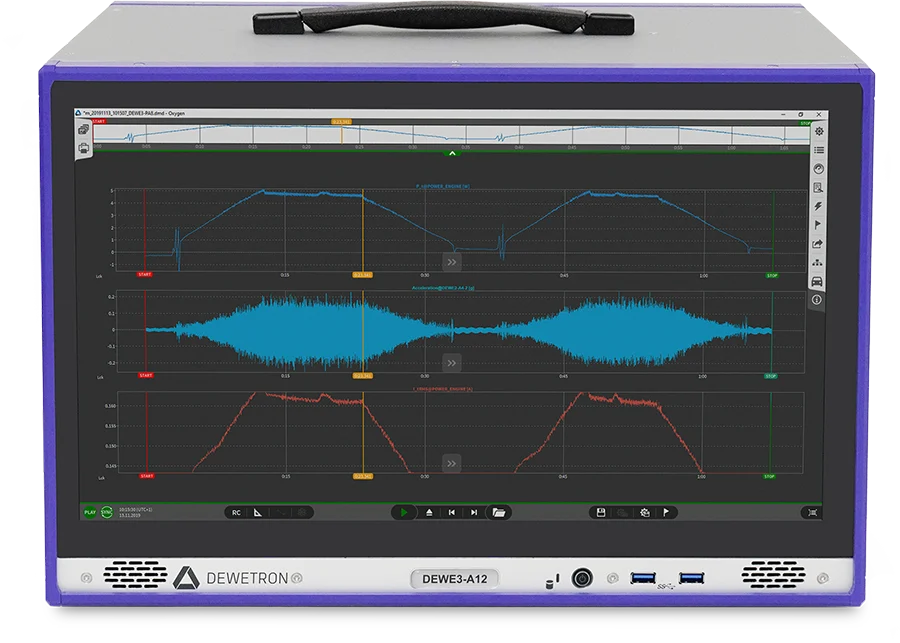

DEWE3-A12 hepsi bir arada veri toplama sistemi, Dewetron’un TRION ve TRION3 serisi ölçüm modüllerini 12 slotta barındıran taşınabilir bir ölçüm platformudur. Modüller, entegre Intel Core i7 bilgisayar, 18,5 inç multi-touch ekran ve SSD’ler tek bir gövdede toplanmıştır. Ayrı bir dizüstü bilgisayar, harici depolama ya da ek ünite gerektirmeden, 12 slotun tamamı dolu olduğunda 96 izole yüksek hızlı kanala kadar ölçüm yapılabilir.

DEWE3-A12 hepsi bir arada veri toplama sistemi neler sunar?

• Kanal kapasitesi: 96 izole yüksek hızlı kanala kadar, kanal başına 100 S/s ile 5 MS/s arası örnekleme
• Modül slotları: 12 adet TRION(3) modül yuvası; tüm TRION/TRION3 yüksek hızlı arayüz modüllerini destekler, yüksek hızlı TRION3 modülleriyle çalışmak üzere optimize edilmiştir
• Dahili giriş/çıkış: 1 programlanabilir frekans çıkışı (10 Hz – 1.000.000 Hz), 2 gelişmiş ve 2 temel sayaç girişi, 8 dijital giriş ve 4 dijital çıkış
• Bilgisayar: Intel Core i7 işlemci; varsayılan 16 GB RAM, RAM-16G-32G yükseltmesiyle 32 GB
• Ekran: 18,5 inç multi-touch ekran

Veri depolama ve bağlantılar

Sistem, çıkarılabilir üç sürücü bölmesiyle gelir. Veri kaydı için 1 TB SSD-PCIe (opsiyonel 2 TB), işletim sistemi için 512 GB SSD (opsiyonel 1 TB) kullanılır. Böylece işletim sistemi ve ölçüm verileri ayrı sürücülerde tutulur ve kayıt sürücüsü gerektiğinde cihazdan çıkarılabilir.

Standart arayüzler şunlardır: 4x DisplayPort, 4x USB 2.0 (Type-A), 5x USB 3.2 (Type-A), 1x USB 3.2 (Type-C), 1x 1 Gbit Ethernet, 1x 2.5 Gbit Ethernet, 1x COM (RS-232), 1x Wi-Fi anteni, 1x EPAD ve 1x TRION-SYNC. Ayrıca aksesuarlar için 12 V güç çıkışı bulunur. Daha yüksek ağ bant genişliği gerektiğinde 2x 2.5 Gbit/s ya da 1x 10 Gbit/s LAN yükseltmesi seçilebilir; ikisi birlikte kurulamaz.

Opsiyonlar ve genişletme

• DEWE3-OPT-CAN: CAN portu
• DEWE3-OPT-IRIG/PTP: ön panelde IRIG/PTP senkronizasyonu
• DEWE3-OPT-DIO: 4 sayaçla (2 enkoder, 2 up/down) paylaşılan 8 dijital giriş ve 4 dijital çıkış
• DEWE3-OPT-GPS: GPS anteniyle birlikte GPS senkronizasyonu
• Yazılım yükseltmeleri: Linux Ubuntu seçeneği ve Windows Secure Boot seçeneği (DoD-ready)

Opsiyonel arayüzler, ilgili seçenek satın alınmışsa cihazda bulunur. Yüksek hızlı kanal sayısı SYNC arayüzü üzerinden TRIONet3 ile, düşük hızlı kanallar RS-485 veya TRION-CAN üzerinden OXYGEN-NET XR modülleri ve diğer cihazlarla genişletilebilir. TRIONet3 hakkında ayrıntı için TRIONet3 Kompakt Veri Toplama Ön Ünitesi sayfasına bakabilirsiniz.

Çalışma koşulları ve mekanik yapı

Dewetron DEWE3-A12, 0 °C ile +50 °C arasında çalışır; önceden ısıtılmış cihazla -20 °C’ye kadar inilebilir. Saklama sıcaklığı -20 °C ile +70 °C arasıdır. Dewetron DEWE3-A12 cihazı sinüs titreşim (10–150 Hz, 20 m/s²), şok (yarım sinüs, 15 g, 11 ms) ve rastgele titreşim testlerine tabi tutulmuştur. Boyutlar ayaksız 456 x 273 x 324,5 mm, modülsüz tipik ağırlık 15 kg’dır. Besleme girişi 100–240 VAC aralığındadır; 600 W’lık güç kaynağı kullanılır ve azami güç tüketimi 460 W’tır (takılı modüllere bağlı olarak).

Aynı ailedeki varyantlar

Datasheet, DEWE3-A8 ve DEWE3-A8-PA varyantlarını da kapsar. DEWE3-A8 Hepsi Bir Arada Veri Toplama Sistemi 8 slot ve 64 kanala kadar sunar. DEWE3-A8-PA ise 8 slotlu, güç analizine yönelik versiyondur: 16 faza kadar güç ölçümü ve 8 kanallı yedekli sensör besleme çıkışı sunar. Ayrıntılar için DEWE3-A8-PA Güç Analizörü sayfasına göz atabilirsiniz. A12, bu varyantlar arasında en yüksek slot ve kanal sayısını sunan modeldir. Diğer ana üniteleri Veri Toplama Ana Üniteleri ve Cihazları kategorisinde inceleyebilirsiniz.

Nerelerde tercih edilir?

Yüksek örnekleme hızı ve taşınabilir yapısı, sistemi saha ölçümleri, laboratuvar testleri ve genel veri toplama uygulamaları için uygun kılar. Çok sayıda kanalın tek bir senkron sistemde toplanması gereken test tezgâhlarında 12 slotluk yapı, ek ünite ihtiyacını azaltır. Sistem, üreticisi Dewetron tarafından TRION ve TRION3 modülleriyle birlikte kullanılmak üzere tasarlanmıştır.

Ölçüm ihtiyacınıza uygun modül seçimi ve DEWE3-A12 konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
