Minyatür Basınç Sensörleri
- Ölçüm aralığı
- -1/+3 bar ila 400 bar
- Çıkış sinyali
- 0.5–4.5 VDC regülesiz besleme
- Doğruluk
- ±1 % FS · ops. ±0.5 % FS
- Çalışma sıcaklığı
- -55 … +125 °C
- Ölçüm aralığı
- -1/+2 bar ila 800 bar
- Çıkış sinyali
- mV/V
- Doğruluk
- ±0.25 % FS (kompoze aralıkta maks. ±0.35 %)
- Çalışma sıcaklığı
- -55 … +150 °C
- Ölçüm aralığı
- -1/+2 bar ila 600 bar
- Çıkış sinyali
- mV/V · 0–5 VDC · 0.5–4.5 VDC regülesiz besleme
- Doğruluk
- ±0.25 % FS / ±0.1 % FS / ±0.05 % FS
- Çalışma sıcaklığı
- -40 … +125 °C
- Ölçüm aralığı
- ±1 bar ila 400 bar
- Çıkış sinyali
- mV/V · 0.5–4.5 VDC regüle besleme · 0.5–4.5 VDC regülesiz besleme
- Doğruluk
- ±0.25 % FS tipik (±0.35 % FS maks.) · ops. ±0.1 % FS (voltaj çıkışlı)
- Çalışma sıcaklığı
- -40 … +140 °C
- Ölçüm aralığı
- -1/+2 bar ila 250 bar
- Çıkış sinyali
- mV/V · 0.5–4.5 VDC regüle besleme · 0.5–4.5 VDC regülesiz besleme
- Doğruluk
- ±0.25 % FS · ops. ±0.1 % FS (voltaj çıkışlı)
- Çalışma sıcaklığı
- -40 … +125 °C
- Ölçüm aralığı
- 700/1200 mbar - 8000 PSI
- Çıkış sinyali
- mV/V · 0.5–4.5 VDC regüle besleme · 0–5 VDC · 4–20 mA · 0.5–4.5 VDC regülesiz besleme
- Doğruluk
- ±0.25 % FS · opsiyon ±0.1 % FS (voltaj çıkışlı)
- Çalışma sıcaklığı
- -40 … +125 °C
- Ölçüm aralığı
- -1/+4 bar … 3000 PSI
- Çıkış sinyali
- mV/V · 0.5–4.5 VDC regüle besleme · 0.5–4.5 VDC regülesiz besleme
- Doğruluk
- ±0.25 % FS tipik (±0.35 % FS maks.)
- Çalışma sıcaklığı
- -40 … +125 °C
- Ölçüm aralığı
- 0.5–350 bar
- Çıkış sinyali
- 0.5–4.5 VDC · mV/V (bridge tipi)
- Doğruluk
- ±0.25 % · ±0.5 % · ±0.3 %
- Çalışma sıcaklığı
- -40 … +120 °C
- Ölçüm aralığı
- 1–350 bar
- Çıkış sinyali
- 0–5 VDC · 0.5–4.5 VDC · 4–20 mA · mV/V (bridge tipi)
- Doğruluk
- ±0.25 % · ±0.5 % · ±0.3 %
- Çalışma sıcaklığı
- -40 … +150 °C
- Ölçüm aralığı
- 5 … 250 bar
- Çıkış sinyali
- mV/V · 0.5–4.5 VDC regüle besleme · 0.5–4.5 VDC regülesiz besleme
- Doğruluk
- ±0.25 % FS tipik (±0.35 % FS maks.)
- Çalışma sıcaklığı
- -30 … +175 °C
- Ölçüm aralığı
- -1 … 500 bar
- Çıkış sinyali
- mV/V · 0.5–4.5 VDC regüle besleme · 0.5–4.5 VDC regülesiz besleme
- Doğruluk
- ±0.25 % FS · ops. ±0.1 % FS (voltaj çıkışlı)
- Çalışma sıcaklığı
- -30 … +175 °C
- Ölçüm aralığı
- 20 … 600 bar (300 … 10.000 PSI)
- Çıkış sinyali
- mV/V · 0.5–4.5 VDC regüle besleme · 0–5 VDC · 0.5–4.5 VDC regülesiz besleme
- Doğruluk
- ±0.25 % FS · ops. ±0.1 % FS (voltaj çıkışlı)
- Çalışma sıcaklığı
- -20 … +250 °C
- Ölçüm aralığı
- 10–500 bar
- Çıkış sinyali
- 0.5–4.5 VDC · mV/V (bridge tipi)
- Doğruluk
- ±0.25 % · ±0.5 % · ±0.3 %
- Çalışma sıcaklığı
- -40 … +220 °C
- Ölçüm aralığı
- 100 bar – 800 bar
- Çıkış sinyali
- mV/V · 0.5–4.5 VDC regülesiz besleme
- Doğruluk
- ±0.25 % FS
- Çalışma sıcaklığı
- -40 … +140 °C
Aramanızla eşleşen ürün yok — ya da bize sorun.
Minyatür basınç sensörleri, montaj hacminin son derece kısıtlı olduğu uygulamalarda sıvı veya gaz basıncını yüksek hassasiyetle ölçmek için tasarlanmış kompakt ölçüm elemanlarıdır. Küçük gövde boyutları sayesinde dar kanallara, ince borulara, tıbbi kateterlere veya test düzeneklerinin sınırlı boşluklarına doğrudan yerleştirilebilir; böylece basınç, ölçülmek istenen noktaya en yakın konumdan alınır ve boru hattı gecikmesi ile ölü hacim en aza iner.
Bu sensörler genellikle bir esnek diyafram üzerine yerleştirilen gerinim ölçer (strain gauge) elemanı ile çalışır. Basınç diyaframı esnettikçe gerinim ölçerin direnci değişir ve bu değişim basınçla orantılı bir elektrik sinyaline dönüştürülür. Minyatür yapıları nedeniyle düşük kütleye ve yüksek doğal frekansa sahip olmaları, hem statik hem de hızlı değişen (dinamik) basınç olaylarının izlenmesini mümkün kılar.
Çalışma Prensibi
Minyatür basınç sensörlerinin çoğu, piezorezistif ya da gerinim ölçer (strain gauge) tabanlı ölçüm ilkesine dayanır. Uygulanan basınç, sensörün önündeki diyaframı çok küçük miktarda deforme eder. Diyaframa bağlı ölçüm elemanı bu mekanik deformasyonu algılar ve orantılı bir çıkış sinyali üretir. Küçük ölçüm hücresi, hem düşük termal kütle hem de yüksek tepki hızı sağlar; bu da ani basınç değişimlerinin, darbelerin ve titreşimlerin gerçek zamanlı olarak yakalanmasını kolaylaştırır.
Ölçüm referansına göre sensörler mutlak, gauge (atmosfere göre) veya fark basıncı ölçebilecek şekilde yapılandırılabilir. Uygulamanın karakterine göre doğru referans tipinin seçilmesi, ölçüm sonuçlarının doğru yorumlanması açısından önemlidir.
Seçim Kriterleri
Minyatür bir basınç sensörü seçilirken öncelikle basınç aralığı belirlenmeli ve beklenen tepe değerlerin sensörün çalışma aralığı içinde kalması sağlanmalıdır. İkinci önemli kriter çalışma sıcaklığıdır: bazı uygulamalarda ortam ve akışkan sıcaklığı oda koşullarının çok üzerine çıkabilir; bu durumda yüksek sıcaklığa dayanıklı modeller tercih edilmelidir.
Bunların yanında dikkate alınması gereken başlıca noktalar şunlardır:
- Montaj boyutu ve bağlantı tipi: Sensörün yerleştirileceği hacme ve kullanılacak diş/proses bağlantısına uygunluk.
- Basıncın yanında sıcaklık ölçümü ihtiyacı: Tek noktadan hem basınç hem sıcaklık verisi gerekiyorsa entegre çözümler avantaj sağlar.
- Dinamik davranış: Hızlı değişen basınç olaylarında yüksek doğal frekanslı, düşük kütleli sensörler gerekir.
- Ortam koşulları: Nem, kimyasal temas veya agresif akışkanlarla uyumluluk.
Uygulama Alanları
Minyatür basınç sensörleri; medikal cihazlar, laboratuvar test düzenekleri, hidrolik ve pnömatik sistemler, otomotiv ve havacılık test uygulamaları ile akademik araştırma çalışmalarında yaygın olarak kullanılır. Özellikle ölçüm noktasının dar, ulaşılması zor veya sıcaklık açısından zorlayıcı olduğu durumlarda, standart boyuttaki sensörlerin yerine bu kompakt çözümler tercih edilir. Yüksek sıcaklık ortamlarında ise özel olarak tasarlanmış modeller, ölçüm sürekliliğini ve güvenilirliğini korur.
Marmatek Minyatür Basınç Sensörleri Çözümleri
Marmatek, farklı montaj ve çalışma koşullarına uygun minyatür basınç sensörü seçenekleri sunar:

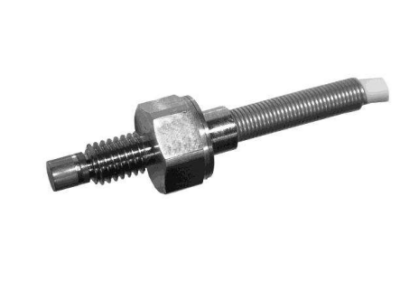

- XP5 Minyatür Basınç Sensörü — Sınırlı montaj hacimlerinde basınç ölçümü için kompakt yapıya sahip bir minyatür basınç sensörüdür.
- XPM10 Minyatür Basınç Sensörü — Dar alanlarda güvenilir basınç ölçümü sağlayan minyatür yapılı bir sensördür.
- PCM160 Basınç & Sıcaklık Sensörü — Aynı ölçüm noktasından hem basınç hem sıcaklık verisini alabilen kombine bir sensördür.
- PET160 Yüksek Sıcaklık Basınç Sensörü — Yüksek sıcaklık ortamlarında basınç ölçümü için tasarlanmış bir sensördür.
- PHT860 Ultra Minyatür Basınç Sensörü — Çok kısıtlı hacimlerde ölçüm gerektiren uygulamalar için ultra kompakt boyutlu bir basınç sensörüdür.
- XPC10 Yüksek Sıcaklık Minyatür Basınç Sensörü — Yüksek sıcaklık koşullarında çalışabilen minyatür yapılı bir basınç sensörüdür.
Diğer basınç ölçüm çözümlerini ve ilgili sensör tiplerini incelemek için Basınç Sensörleri üst kategorisine göz atabilirsiniz.
Sıkça Sorulan Sorular
Minyatür basınç sensörü ne zaman tercih edilmelidir?
Ölçüm yapılacak noktanın dar, ince veya standart boyutlu sensörlerin sığmadığı bir hacimde olduğu durumlarda minyatür basınç sensörleri tercih edilir. Küçük gövde sayesinde sensör ölçüm noktasına daha yakın konumlandırılır, ölü hacim azalır ve basınç değişimleri daha doğru şekilde yakalanır.
Basınç ve sıcaklığı tek bir sensörle ölçebilir miyim?
Evet. Aynı ölçüm noktasından hem basınç hem sıcaklık verisine ihtiyaç duyulan uygulamalarda PCM160 Basınç & Sıcaklık Sensörü gibi kombine çözümler kullanılabilir. Bu, ayrı iki sensör yerine tek bir noktadan iki büyüklüğün birlikte izlenmesini sağlar.
Yüksek sıcaklık ortamlarında hangi model kullanılmalı?
Ortam veya akışkan sıcaklığının yüksek olduğu uygulamalarda, bu koşullara göre tasarlanmış PET160 Yüksek Sıcaklık Basınç Sensörü ya da XPC10 Yüksek Sıcaklık Minyatür Basınç Sensörü tercih edilebilir. Bu modeller, yüksek sıcaklıkta ölçüm sürekliliğini korumak için geliştirilmiştir.
Doğru sensörü seçmek için hangi bilgileri hazırlamalıyım?
Uygun modeli belirlemek için beklenen basınç aralığı, çalışma sıcaklığı, montaj boyutu ile bağlantı tipi ve sensörün mutlak, gauge veya fark basıncı ölçmesi gerektiği bilgilerini hazırlamanız faydalı olur. Bu kriterler netleştikten sonra Marmatek ekibi uygulamanıza en uygun minyatür basınç sensörü için size teklif sunabilir.
